DELL笔记本报警声

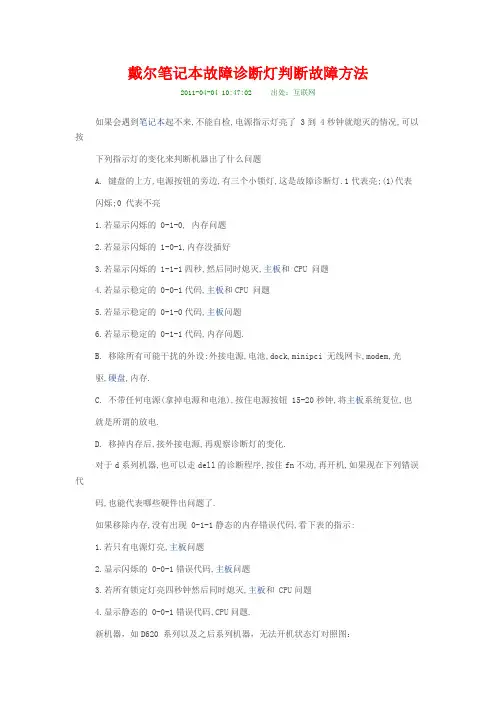

戴尔笔记本故障诊断灯判断故障方法
2011-04-04 10:47:02 出处：互联网
如果会遇到笔记本起不来,不能自检,电源指示灯亮了 3到 4秒钟就熄灭的情况,可以按
下列指示灯的变化来判断机器出了什么问题
A. 键盘的上方,电源按钮的旁边,有三个小锁灯,这是故障诊断灯.1代表亮;(1)代表
闪烁;0 代表不亮
1.若显示闪烁的 0-1-0, 内存问题
2.若显示闪烁的 1-0-1,内存没插好
3.若显示闪烁的 1-1-1四秒,然后同时熄灭,主板和CPU问题
4.若显示稳定的 0-0-1代码,主板和CPU问题
5.若显示稳定的 0-1-0代码,主板问题
6.若显示稳定的 0-1-1代码,内存问题.
B. 移除所有可能干扰的外设:外接电源,电池,dock,minipci 无线网卡,modem,光
驱,硬盘,内存.
C. 不带任何电源(拿掉电源和电池),按住电源按钮 15-20秒钟,将主板系统复位,也
就是所谓的放电.
D. 移掉内存后,接外接电源,再观察诊断灯的变化.
对于d系列机器,也可以走dell的诊断程序,按住fn不动,再开机,如果现在下列错误代
码,也能代表哪些硬件出问题了.
如果移除内存,没有出现 0-1-1静态的内存错误代码,看下表的指示:
1.若只有电源灯亮,主板问题
2.显示闪烁的 0-0-1错误代码,主板问题
3.若所有锁定灯亮四秒钟然后同时熄灭,主板和CPU问题
4.显示静态的 0-0-1错误代码,CPU问题.
新机器，如D620 系列以及之后系列机器，无法开机状态灯对照图：。

Precision 7680服务手册6 2023注意、小心和警告注:“注意”表示可帮助您更好地使用产品的重要信息。

小心:“小心”表示可能会导致硬件损坏或数据丢失，并告诉您如何避免问题。

警告:“警告”表示可能会导致财产损坏、人身伤害甚至死亡。

© 2023 Dell Inc. 或其子公司。

保留所有权利Dell Technologies、Dell 和其他商标均是 Dell Inc. 或其子公司的商标。

其他商标可能是其各自所有者的商标。

章 1: 拆装计算机内部组件 (6)安全说明 (6)拆装计算机内部组件之前 (6)安全防范措施 (7)静电放电— ESD 保护 (7)ESD 现场服务工具包 (7)运输敏感组件 (8)拆装计算机内部组件之后 (8)BitLocker (8)章 2: 卸下和安装组件 (9)建议工具 (9)螺钉列表 (9)Precision 7680的主要组件 (11)基座护盖 (13)卸下底座护盖 (13)安装底座护盖 (18)电池 (20)可充电锂离子电池预防措施 (20)卸下电池 (21)安装电池 (22)SIM 卡 (23)卸下 SIM 卡 (23)安装 SIM 卡 (25)压缩附加内存 (CAMM) 模块 (26)卸下压缩附加内存 (CAMM) 模块 (26)安装压缩附加内存 (CAMM) 模块 (27)卸下长压缩附加内存 (CAMM) 模块 (29)安装长压缩附加内存 (CAMM) 模块 (30)内存模块 (31)卸下内存模块 (31)安装内存模块 (32)内存插入器板 (33)卸下插入器板模块 (33)安装插入器板模块 (34)WLAN 卡 (36)卸下 WLAN 卡 (36)安装 WLAN 卡 (37)无线广域网 (WWAN) 卡 (38)卸下 WWAN 卡 (38)安装 WWAN 卡 (39)固态驱动器 (40)卸下主要 M.2 固态硬盘 (40)安装主要 M.2 SSD 模块 (41)目录3安装辅助 M.2 SSD 模块 (43)散热器 (44)卸下集成显卡的散热器 (44)安装集成显卡的散热器 (45)卸下散热器（适用于独立显卡） (46)安装散热器（适用于独立显卡） (47)GPU 卡 (48)卸下 GPU 卡 (48)安装 GPU 卡 (49)GPU 电源线 (50)卸下 GPU 电源线 (50)安装 GPU 电源线 (51)电源按钮板 (52)卸下电源按钮板 (52)安装电源按钮板 (53)电源按钮 (54)卸下电源按钮 (54)安装电源按钮 (55)扬声器 (56)卸下扬声器 (56)安装扬声器 (57)内框架 (57)卸下内框架 (57)安装内框架 (58)SD 卡读卡器 (60)卸下 SD 卡读卡器 (60)安装 SD 卡读卡器 (60)SD 卡读卡器 FPC (61)卸下 SD 卡读卡器 FPC (61)安装 SD 卡读卡器 FPC (62)系统板 (63)卸下系统主板 (63)安装系统主板 (67)币形电池 (70)卸下钮扣电池 (70)安装钮扣电池 (71)显示屏部件 (72)卸下显示屏组件 (72)安装显示屏组件 (74)电源适配器端口 (75)卸下电源适配器端口 (75)安装电源适配器端口 (76)智能卡读卡器 (77)卸下智能卡读卡器 (77)安装智能卡读卡器 (78)键盘 (80)卸下键盘 (80)安装键盘 (82)4目录安装掌托 (85)章 3: 驱动程序与下载 (87)章 4: BIOS 设置 (88)进入 BIOS 设置程序 (88)导航键 (88)一次性引导菜单 (88)BIOS 设置选项 (89)清除机箱防盗警报 (99)更新 BIOS (100)在 Windows 中更新 BIOS (100)在 Linux 和 Ubuntu 环境中更新 BIOS (101)在 Windows 环境中使用 USB 驱动器更新 BIOS (101)从 F12 一次性启动菜单更新 BIOS (101)系统密码和设置密码 (102)分配系统设置密码 (102)删除或更改现有的系统设置密码 (103)清除 CMOS 设置 (103)清除 BIOS（系统设置）和系统密码 (103)章 5: 故障排除 (104)处理膨胀的可充电锂离子电池 (104)Dell SupportAssist 启动前系统性能检查诊断程序 (104)运行 SupportAssist 启动前系统性能检查 (105)内置自检 (BIST) (105)M-BIST (105)液晶屏电源导轨测试 (L-BIST) (105)液晶屏内置自检 (BIST) (106)系统诊断指示灯 (106)恢复操作系统 (108)实时时钟 (RTC) 重置 (108)备份介质和恢复选项 (108)Wi-Fi 重启 (108)耗尽剩余弱电（执行硬重置） (108)章 6: 获取帮助和联系戴尔 (110)目录51拆装计算机内部组件安全说明遵循以下安全原则可防止您的计算机受到潜在损坏并确保您的人身安全。

Latitude 3420设置和规格8 2022注意、小心和警告:“注”表示帮助您更好地使用该产品的重要信息。

:“小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。

:“警告”表示可能会造成财产损失、人身伤害甚至死亡。

© 2021-2022 Dell Inc. 或其子公司。

保留所有权利。

Dell Technologies、Dell 及其他商标是 Dell Inc. 或其子公司的商标。

其他商标可能是其各自所有者的商标。

章 1: 设置 Latitude 3420 (4)章 2: Latitude 3420的视图 (6)右侧 (6)左侧 (6)顶部 (7)正面 (8)底部 (9)LED 指示灯和特征 (9)电池充电和状态 LED (9)章 3: Latitude 3420 的规格 (10)尺寸和重量 (10)处理器 (10)芯片组 (11)操作系统 (11)内存 (11)外部端口 (12)内部插槽 (12)以太网 (12)无线模块 (13)音频 (14)存储 (14)介质卡读取器 (15)键盘 (15)摄像头 (16)触控板 (16)电源适配器 (17)电池 (17)显示屏 (18)指纹读取器 (19)GPU —集成 (19)GPU —独立 (20)操作和存储环境 (20)章 4: 键盘快捷方式 (21)键盘快捷方式 (21)章 5: 获取帮助和联系戴尔 (22)目录3设置 Latitude 3420关于此任务:根据您所订购的配置，本文档中的图像可能与您的计算机有所差异。

步骤1.连接电源适配器，然后按下电源按钮。

: 为了节省电池电量，电池可能进入省电模式。

连接电源适配器，并按电源按钮以打开计算机。

2.完成操作系统设置。

对于 Ubuntu ：按照屏幕上的说明完成设置。

有关安装和配置 Ubuntu 的更多信息，请搜索知识库资源，网址：/support 。

对于 Windows ：按照屏幕上的说明完成设置。

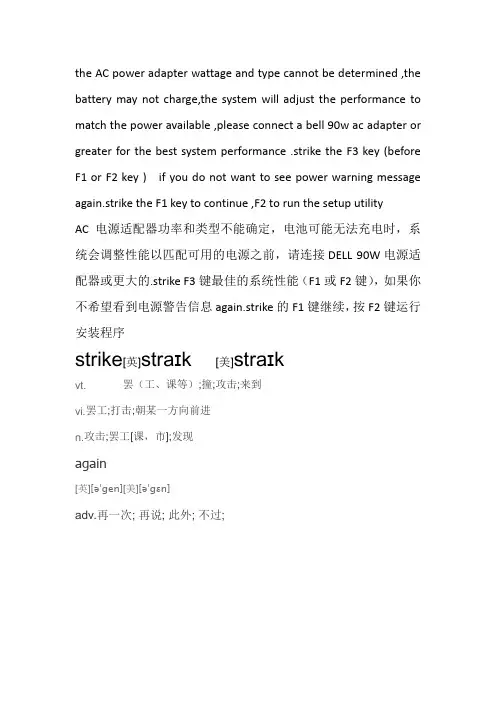

the AC power adapter wattage and type cannot be determined ,the battery may not charge,the system will adjust the performance to match the power available ,please connect a bell 90w ac adapter or greater for the best system performance .strike the F3 key (before F1 or F2 key ) if you do not want to see power warning message again.strike the F1 key to continue ,F2 to run the setup utility
AC电源适配器功率和类型不能确定，电池可能无法充电时，系统会调整性能以匹配可用的电源之前，请连接DELL 90W电源适配器或更大的.strike F3键最佳的系统性能（F1或F2键），如果你不希望看到电源警告信息again.strike的F1键继续，按F2键运行安装程序
strike[英]straɪk[美]straɪk
vt.罢（工、课等）;撞;攻击;来到
vi.罢工;打击;朝某一方向前进
n.攻击;罢工[课，市];发现
again
[英][əˈgen][美][əˈɡɛn]
adv.再一次; 再说; 此外; 不过;。
