2016最新华为交换配置命令大全

  • 格式：docx
  • 大小：54.26 KB
  • 文档页数：14

华为交换机配置命令大全 2016年最新版

2016-12-22 北京希嘉万维科技有限公司 北京市朝阳区酒仙桥东路1号院M8号楼301室 目 录 1、 配置文件相关命令 .......................................................... 2 2、 基本配置 .................................................................. 2 3、 telnet配置 ................................................................ 2 4、 端口配置 .................................................................. 3 5、 链路聚合配置 .............................................................. 3 6、 端口镜像 .................................................................. 4 7、 VLAN配置 .................................................................. 4 8、 STP配置 ................................................................... 5 9、 MAC地址表的操作 ........................................................... 6 10、 GVRP配置 ................................................................ 7 11、 DLDP配置 ................................................................ 8 12、 端口隔离配置............................................................. 9 13、 端口安全配置............................................................. 9 14、 端口绑定配置............................................................ 10 15、 BFD配置 ................................................................ 11 16、 QinQ配置 ............................................................... 12 1、 配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件

reset saved-configuration 檫除旧的配置文件 reboot 交换机重启 display version 显示系统版本信息

2、 基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址

[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由=网关

3、 telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123 设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、 端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接 [Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式

[Quidway-Ethernet1/0/1]undo shutdown 激活端口 [Quidway-Ethernet1/0/2]quit 退出系统视图

5、 链路聚合配置 [DeviceA] link-aggregation group 1 mode manual 创建手工聚合组1 [Qw_A] interface ethernet 1/0/1 将以太网端口Ethernet1/0/1加入聚合组1 [Qw_A-Ethernet1/0/1] port link-aggregation group 1 [Qw_A-Ethernet1/0/1] interface ethernet 1/0/2 将以太网端口Ethernet1/0/1加入聚合组1

[Qw_A-Ethernet1/0/2] port link-aggregation group 1 [Qw_A] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建

tunnel业务环回组。 [Qw_A] interface ethernet 1/0/1 将以太网端口Ethernet1/0/1加入业务环回组。

[Qw_A-Ethernet1/0/1] undo stp [Qw_A-Ethernet1/0/1] port link-aggregation group 1 6、 端口镜像 [Quidway]monitor-port 指定镜像端口 [Quidway]port mirror 指定被镜像端口 [Quidway]port mirror int_list observing-port int_type int_num 指定镜像和被镜像

7、 VLAN配置 [Quidway]vlan 4 创建VLAN [Quidway-vlan4]port ethernet 1/0/1 to ethernet 1/0/4 在VLAN中增加端口

① 配置基于access的VLAN [Quidway-Ethernet1/0/2]port access vlan 4 当前端口加入到VLAN 注意：缺省情况下，端口的链路类型为Access类型，所有Access端口均属于且只属于VLAN1

② 配置基于trunk的VLAN [Quidway-Ethernet 1/0/24]port link-type trunk 设置当前端口为trunk [Quidway-Ethernet 1/0/24]port trunk permit vlan {ID|All} 设trunk允许的VLAN

注意：所有端口缺省情况下都是允许VLAN1的报文通过的 [Quidway-Ethernet1/0/2]port trunk pvid vlan 34 设置trunk端口的PVID

③ 配置基于Hybrid端口的VLAN [Quidway-Ethernet1/0/2]port link-type hybrid 配置端口的链路类型为Hybrid类型

[Quidway-Ethernet1/0/2]port hybrid vlan vlan-id-list { tagged | untagged } 允许指定的VLAN 通过当前Hybrid端口 注意：缺省情况下，所有Hybrid端口只允许VLAN1通过 [Quidway-Ethernet1/0/2]port hybrid pvid vlan vlan-id 设置Hybrid端口的缺省VLAN

注意：缺省情况下，Hybrid端口的缺省VLAN为VLAN1 ④ VLAN描述 [Quidway]description string 指定VLAN描述字符 [Quidway]undo description 删除VLAN描述字符 [Quidway]display vlan [vlan_id] 查看VLAN设置 ⑤ 私有VLAN配置 [Qw_A-vlanx]isolate-user-vlan enable 设置主vlan [Qw_A]Isolate-user-vlan secondary 设置主vlan包括的子vlan [Quidway-Ethernet1/0/2]port hybrid pvid vlan 设置vlan的pvid [Quidway-Ethernet1/0/2]port hybrid pvid 删除vlan的pvid [Quidway-Ethernet1/0/2]port hybrid vlan vlan_id_list untagged 设置无标识的vlan

如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。 所以设置PVID为所属vlan id, 设置可以互通的vlan为untagged.

8、 STP配置 [Quidway]stp {enable|disable} 设置生成树,默认关闭 [Quidway]stp mode rstp 设置生成树模式为rstp [Quidway]stp priority 8192 设置交换机的优先级 [Quidway]stp root {primary|secondary} 设置为根或根的备份 [Quidway-Ethernet0/1]stp cost 200 设置交换机端口的花费

合集下载

华为交换机基本命令表

华为交换机基本命令表

华为交换机基本命令表Tag: 交换机 , 华为 | Author: jakee |PCA login: root ；使用root用户password: linux ；口令是linux# shutdown -h now ；关机# init 0 ；关机# logout# login# ifconfig ；显示IP地址# ifconfig eth0 netmask ；设置IP地址# ifconfig eht0 netmask down ; 删除IP地址# route add 0.0.0.0 gw# route del 0.0.0.0 gw# route add default gw ；设置网关# route del default gw ；删除网关# route ；显示网关# ping# telnet ；建议telnet之前先ping一下#POE ENABLE ；开启POE供电#PORT ISOLATE ；端口隔离－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－交换机命令~~~~~~~~~~[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 0/1 进入接口视图[Quidway]interface vlan x 进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 静态路由＝网关[Quidway]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222[S3026-ui-vty0-4]user privilege level 3[Quidway-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态 [Quidway-Ethernet0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态平接或扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} 设置接口工作模式(access(缺省)不支持802.1q帧的传送，而trunk支持（用于Switch间互连），hybrid和trunk的区别在于trunk 只允许缺省VLAN的报文发送时不打标签，而hybrid 允许多个VLAN报文发送时不打标签。

华为交换机配置命令超详解

华为交换机配置命令超详解

华为交换机配置命令超详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration? ?? ? ;显示当前生效的配置[Quidway]display saved-configuration? ?? ?? ???；显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration? ?? ?? ???；檫除旧的配置文件reboot? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；交换机重启display version? ?? ?? ?? ?? ?? ?? ?? ???；显示系统版本信息2、基本配置[Quidway]super password? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；修改特权用户密码[Quidway]sysname? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? ；交换机命名[Quidway]interface ethernet 0/1? ?? ?? ?? ?? ?? ?? ?? ? ；进入接口视图[Quidway]interface vlan x? ?? ?? ?? ?? ?? ?? ?? ? ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2? ?? ? ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4? ?? ?? ?? ?? ?? ?? ?? ? ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password? ?? ?? ?? ? ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222? ?；设置口令[S3026-ui-vty0-4]user privilege level 3? ?? ?? ?? ?? ?? ? ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto}? ?? ?? ?? ? ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto}? ?? ?? ?? ? ；配置端口工作速率[Quidway-Ethernet0/1]flow-control? ?? ?? ?? ?? ?? ? ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal}? ?? ?? ?? ? ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown? ?? ?? ?? ?? ?? ? ；激活端口[Quidway-Ethernet0/2]quit? ?? ?? ?? ?? ?? ?? ?? ? ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual? ???；创建手工聚合组1[DeviceA] interface ethernet 1/0/1? ?? ?? ?? ?? ?? ?? ?? ?? ???；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2? ?? ?? ?? ???；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel? ?? ???# 在手工聚合组的基础上创建Tunnel业务环回组。

（完整版）华为交换机配置命令手册.doc

（完整版）华为交换机配置命令手册.doc

（完整版）华为交换机配置命令手册.doc为 QuidWay 交换机配置命令手册：1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的 Console 口连接。

在主机上运行终端仿真程序（如Windows 的超级终端等），设置终端通信参数为：波特率为 9600bit/s 、8 位数据位、 1 位停止位、无校验和无流控，并选择终端类型为 VT100。

以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“?“2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息):与交换机建立连接即进入 (2)系统视图 (配置系统参数 )[Quidway]:在用户视图下键入system- view(3)以太网端口视图(配置以太网端口参数在系统视图下键入(4)VLAN视图 (配置 VLAN参数 )[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图 (配置 VLAN和 VLAN汇聚对应的 IP 接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入 local-useruser1(7)用户界面视图 (配置用户界面参数 )[Quidway-ui0]:在系统视图下键入 user-interface3、其他命令设置系统时间和时区 clock time Beijing add 8设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录 [Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户 [Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level3 4、VLAN配置方法『配置环境参数』SwitchA 端口属于 VLAN2，属于 VLAN3『组网需求』把交换机端口加入到VLAN2，加入到 VLAN3数据配置步骤『 VLAN配置流程』(1)缺省情况下所有端口都属于 VLAN 1，并且端口是 access端口，一个access端口只能属于一个 vlan；(2)如果端口是 access端口，则把端口加入到另外一个vlan 的同时，系统自动把该端口从原来的 vlan 中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLANXX并进入 VLAN视图；如果 VLAN XX已经存在，则进入VLAN视图。

华为交换机常用配置命令

华为交换机常用配置命令

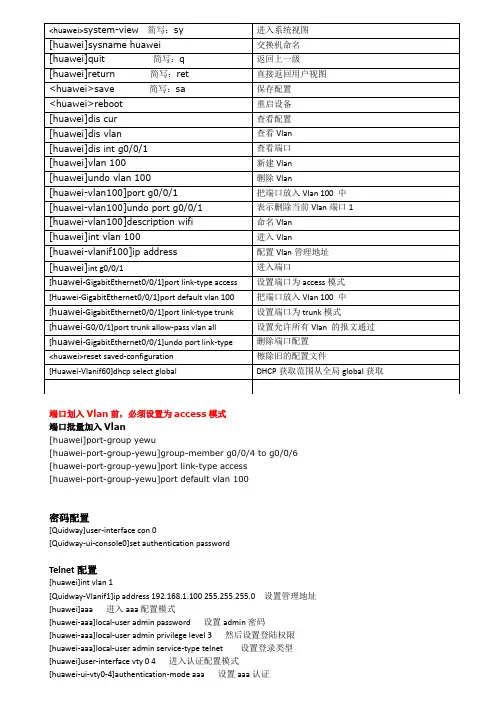

端口划入Vlan前，必须设置为access模式端口批量加入Vlan[huawei]port-group yewu[huawei-port-group-yewu]group-member g0/0/4 to g0/0/6 [huawei-port-group-yewu]port link-type access[huawei-port-group-yewu]port default vlan 100密码配置[Quidway]user-interface con 0[Quidway-ui-console0]set authentication passwordTelnet配置[huawei]int vlan 1[Quidway-Vlanif1]ip address 192.168.1.100 255.255.255.0 设置管理地址[huawei]aaa 进入aaa配置模式[huawei-aaa]local-user admin password 设置admin密码[huawei-aaa]local-user admin privilege level 3 然后设置登陆权限[huawei-aaa]local-user admin service-type telnet 设置登录类型[huawei]user-interface vty 0 4 进入认证配置模式[huawei-ui-vty0-4]authentication-mode aaa 设置aaa认证恢复交换机出厂配置<huawei>reset saved-configuration 檫除旧的配置文件<huawei>reboot 交换机重启xt startup:, Continue?[Y/N]:n 此处选N忘记console密码，恢复交换机出厂配置设备重启时按Ctrl+B进入BOOT MENU之后，默认密码是：****************第一步、选择7；第二步、Y；第三步、选择1。
