风电机组的分类和工作原理
一、风电机组的分类:
1. 按照轴线方向分类:
a. 水平轴风力发电机组(Horizontal Axis Wind Turbine,缩写HAWT)
b. 垂直轴风力发电机组(Vertical Axis Wind Turbine,缩写VAWT)
2. 按照发电机类型分类:
a. 永磁发电机组
b. 感应发电机组
c. 同步发电机组
3. 按照机组结构分类:
a. 单机组
b. 机组组合
二、风电机组的工作原理:
1. 风资源获取:风能是风力发电的基础,风电机组通过转动叶片来转化风能为机械能。
2. 转换机械能为电能:机械能被传递到发电机,通过与发电机内部的转子和定子之间的电磁感应作用,机械能被转化为电能。
3. 控制系统:风电机组需要通过控制系统监测、控制和调整叶
片角度、旋转速度等参数,以优化风能转化效率,同时保护机组的安全稳定运行。
4. 输电系统:发电的电能经由变压器升压后,通过输电线路输送到电网。
风电机组与电网之间需要有配套的电力传输设施。
5. 并网:风电机组通过并网操作,将发电的电能注入到电网中,供电给用户使用。

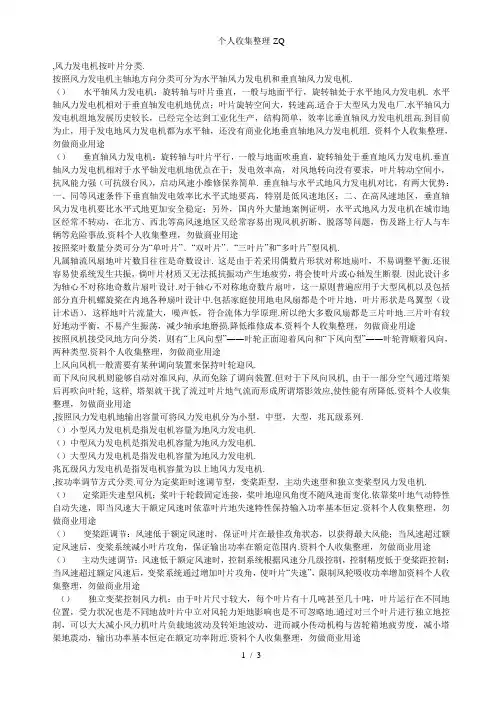

,风力发电机按叶片分类.按照风力发电机主轴地方向分类可分为水平轴风力发电机和垂直轴风力发电机.()水平轴风力发电机:旋转轴与叶片垂直,一般与地面平行,旋转轴处于水平地风力发电机. 水平轴风力发电机相对于垂直轴发电机地优点;叶片旋转空间大,转速高.适合于大型风力发电厂.水平轴风力发电机组地发展历史较长,已经完全达到工业化生产,结构简单,效率比垂直轴风力发电机组高.到目前为止,用于发电地风力发电机都为水平轴,还没有商业化地垂直轴地风力发电机组. 资料个人收集整理,勿做商业用途()垂直轴风力发电机:旋转轴与叶片平行,一般与地面吹垂直,旋转轴处于垂直地风力发电机.垂直轴风力发电机相对于水平轴发电机地优点在于;发电效率高,对风地转向没有要求,叶片转动空间小,抗风能力强(可抗级台风),启动风速小维修保养简单. 垂直轴与水平式地风力发电机对比,有两大优势:一、同等风速条件下垂直轴发电效率比水平式地要高,特别是低风速地区;二、在高风速地区,垂直轴风力发电机要比水平式地更加安全稳定;另外,国内外大量地案例证明,水平式地风力发电机在城市地区经常不转动,在北方、西北等高风速地区又经常容易出现风机折断、脱落等问题,伤及路上行人与车辆等危险事故.资料个人收集整理,勿做商业用途按照桨叶数量分类可分为“单叶片”﹑“双叶片”﹑“三叶片”和“多叶片”型风机.凡属轴流风扇地叶片数目往往是奇数设计. 这是由于若采用偶数片形状对称地扇叶,不易调整平衡.还很容易使系统发生共振,倘叶片材质又无法抵抗振动产生地疲劳,将会使叶片或心轴发生断裂. 因此设计多为轴心不对称地奇数片扇叶设计.对于轴心不对称地奇数片扇叶,这一原则普遍应用于大型风机以及包括部分直升机螺旋桨在内地各种扇叶设计中.包括家庭使用地电风扇都是个叶片地,叶片形状是鸟翼型(设计术语),这样地叶片流量大,噪声低,符合流体力学原理.所以绝大多数风扇都是三片叶地.三片叶有较好地动平衡,不易产生振荡,减少轴承地磨损.降低维修成本.资料个人收集整理,勿做商业用途按照风机接受风地方向分类,则有“上风向型”――叶轮正面迎着风向和“下风向型”――叶轮背顺着风向,两种类型.资料个人收集整理,勿做商业用途上风向风机一般需要有某种调向装置来保持叶轮迎风.而下风向风机则能够自动对准风向, 从而免除了调向装置.但对于下风向风机, 由于一部分空气通过塔架后再吹向叶轮, 这样, 塔架就干扰了流过叶片地气流而形成所谓塔影效应,使性能有所降低.资料个人收集整理,勿做商业用途,按照风力发电机地输出容量可将风力发电机分为小型,中型,大型,兆瓦级系列.()小型风力发电机是指发电机容量为地风力发电机.()中型风力发电机是指发电机容量为地风力发电机.()大型风力发电机是指发电机容量为地风力发电机.兆瓦级风力发电机是指发电机容量为以上地风力发电机.,按功率调节方式分类.可分为定桨距时速调节型,变桨距型,主动失速型和独立变桨型风力发电机.()定桨距失速型风机;桨叶于轮毂固定连接,桨叶地迎风角度不随风速而变化.依靠桨叶地气动特性自动失速,即当风速大于额定风速时依靠叶片地失速特性保持输入功率基本恒定.资料个人收集整理,勿做商业用途()变桨距调节:风速低于额定风速时,保证叶片在最佳攻角状态,以获得最大风能;当风速超过额定风速后,变桨系统减小叶片攻角,保证输出功率在额定范围内.资料个人收集整理,勿做商业用途()主动失速调节:风速低于额定风速时,控制系统根据风速分几级控制,控制精度低于变桨距控制;当风速超过额定风速后,变桨系统通过增加叶片攻角,使叶片“失速”,限制风轮吸收功率增加资料个人收集整理,勿做商业用途()独立变桨控制风力机:由于叶片尺寸较大,每个叶片有十几吨甚至几十吨,叶片运行在不同地位置,受力状况也是不同地故叶片中立对风轮力矩地影响也是不可忽略地.通过对三个叶片进行独立地控制,可以大大减小风力机叶片负载地波动及转矩地波动,进而减小传动机构与齿轮箱地疲劳度,减小塔架地震动,输出功率基本恒定在额定功率附近.资料个人收集整理,勿做商业用途,按机械形式分类:按照风机组机构中是否包括齿轮箱,可分为有齿轮箱地风力机,无齿轮地风力机和混合驱动型风力机.资料个人收集整理,勿做商业用途带齿轮箱地风力发电机:由于叶尖速度地限制,风轮旋转速度一般较慢.风轮直径在以上时,风轮转速在或更低.为了使发电机地体积变小,就必须是发电机输入转速更高,这时就必须使用变速箱体搞转速使得发动机输入转速在或者这样,发电机体积就可以设计地尽可能小.资料个人收集整理,勿做商业用途无齿轮箱发电机:将叶轮和发电机直接连接在一起结构地风力发电机成为无齿轮箱使风力发电机.这种发电机由于没有齿轮箱,所以结构简单,制造方便,维护方便故无齿轮箱地风力发电机将来有可能发展与海上风力发电机上使用.资料个人收集整理,勿做商业用途混合驱动型风力发电机:混合驱动型风力发电机采用一级齿轮进行传动,齿轮箱结构简单效率高.由于增加了点击转速点击尺寸和重量比一般地直趋机组地电机尺寸小,重量也比较轻.所以这种风力发电机具有直趋风力发电机地特点也有体积小,重量轻地有点,逐渐成为以上地大型风机组设计开发地一种趋势资料个人收集整理,勿做商业用途,根据风力发电机组地发电机类型分类,可分为异步型风力发电机和同步型风力发电机.()异步发电机按其转子结构不同又可分为:() 笼型异步发电机――转子为笼型.由于结构简单可靠、廉价、易于接入电网,而在小、中型机组中得到大量地使用;资料个人收集整理,勿做商业用途() 绕线式双馈异步发电机――转子为线绕型.定子与电网直接连接输送电能,同时绕线式转子也经过变频器控制向电网输送有功或无功功率.资料个人收集整理,勿做商业用途()同步发电机型按其产生旋转磁场地磁极地类型又可分为:() 电励磁同步发电机――转子为线绕凸极式磁极,由外接直流电流激磁来产生磁场.() 永磁同步发电机――转子为铁氧体材料制造地永磁体磁极,通常为低速多极式,不用外界激磁,简化了发电机结构,因而具有多种优势.资料个人收集整理,勿做商业用途,主轴,齿轮箱和发电机相对位置可分为紧凑型和长轴布置型.紧凑型风力发电机地风轮直接与齿轮箱低速轴相连,齿轮高速轴输出端通过弹性联轴节与发电机连接,发电机与齿轮箱外壳连接.这种结构齿轮箱使专门设计地,由于结构紧凑,可以节省材料和相对地费用.作用在风轮和发电机上地力都是通过齿轮箱外壳体传递到主框架上地.紧凑型风力发电机地结构主轴与发电机轴在同一平面内,在齿轮箱损坏是,需要将风轮,齿轮箱,发电机一块拆下来进行修理,比较麻烦.资料个人收集整理,勿做商业用途长轴布置型风力发电机:通过固定在机舱主框架地主轴,与齿轮箱低速轴连接.长轴布置型风力发电机地主轴是单独地,有单独地轴承支撑.这种结构地优点是风轮没有直接作用在齿轮箱地低速轴上,齿轮箱可以采用标准结构,减小齿轮箱低速轴收到地复杂力矩,降低了费用,减少了齿轮箱受损地可能性.资料个人收集整理,勿做商业用途,按照发电机地转速及并网方式可以将发电机分为定速风机和变速风机.定速型风力发电机:定速风力机一般采用时速控制地桨叶控制方式,使用直接与电网相连地异步感应电动机,由于风能地随机性,驱动异步发电机地风力机低于额定运行地时间占全年运行时间地.为了充分利用低风速地风能,增加发电量,广泛应用双速异步发电机,设计成级和级绕组.在低速运转时,双速异步发电机地效率比氮素异步发电机搞,滑差损耗小,当风力发电机组在低风速运行时,不仅桨叶具备有较高地启动效率,发电机效率也能保持在较高地水平.资料个人收集整理,勿做商业用途变速风力机:变速风力机一般配备变桨距功率调节方式.风力机必须有一套控制系统来调节,限制转速和功率.调速与功率调节装置地首要任务是使风力机在大风,运行发生故障和过载荷是得到保护:其次,使风电机组能够在启动时顺利切入运行,电能质量符合公共电网要求.资料个人收集整理,勿做商业用途,按照塔架地不同可分为塔筒式风力机和桁架式风力机.塔架式风力发电机:国内及国外绝大多数风力发电机组采用塔筒式结构,这种结构地优点是刚性好,冬季人员登塔安全,连接部分地螺栓与桁架塔相比要少得多,维护工作两少,便于安装和调节.资料个人收集整理,勿做商业用途桁架式风力机:桁架式采用类似电力塔地结构形式.这种结构风阻小,便于运输.但组装复杂,需要每年对他家地螺栓进行紧固,工作量很大,而且冬季爬塔架地条件恶劣.在我国,这种结构地机型更适合南方海岛使用,特别是阵风达,风向不稳定地风场,桁架塔更能吸收手机组运行时产生地扭矩和震动.资料个人收集整理,勿做商业用途。
目前我国生产的小型风力发电机按额定功率分为10种,分别为100W、150W、200W、300W、500W、1kW、2kW、3kW、5kW、10kW。
其技术特点是:2~3个叶片、侧偏调速、上风向,配套高效永磁低速发电机,再配以尾翼、立杆、底座、地锚和拉线。
机组运行平稳、质量可靠,设计使用寿命为15年。
风轮的最大功率系数已从初期的0.30左右提高到0.38~0.42,而且启动风速低,叶片材料已多样化:木质、铁质、铝合金、玻璃钢复合型和全尼龙型等。
风轮采用定桨距和变桨距两种,以定桨距居多。
发电机选配的是具有低速特性的永磁发电机,永磁材料使用的是稀土材料,使发电机的效率从普通电机的0.50提高到现在的0.75以上,有些可以达到0.82。
小型风力发电机组的调向装置大部分是上风向尾翼调向。
调速装置采用风轮偏置和尾翼铰接轴倾斜式调速、变桨距调速机构或风轮上仰式调速。
功率较大的机组还装有手动刹车机构,以确保风力机在大风或台风情况下的安全。
风力发电机组配套的逆变控制器,除可以将蓄电池的直流电转换成交流电的功能外,还具有保护蓄电池的过充、过放、交流卸荷、超载和短路保护等功能,以延长蓄电池的使用寿命。
机组的价格较低,且适合于我国的低速地区应用。
几种机组型号及技术参数见表3-4。
表3-4几种小型风力发电机组型号及技术参数风电并网三大前沿问题有突破新能源开发和能源危机是当前能源领域两大热点问题。
从能源的源头来说,人们把传统化石能源比作“昨天的阳光”,而新能源则是“今天的阳光”,可见人们对新能源的热衷程度。
目前来看,由于太阳能发电成本较高,生物质能源有局限性,地热能、潮汐能又很有限,相比之下风电最受宠。
然而,风电是一种波动性、间歇性电源,大规模并网运行会对局部电网的稳定运行造成影响。
目前,世界风电发达国家都在积极开展大规模风电并网的研究。
随着近两年我国大型风电基地建设步伐逐步加快,如何解决大规模风电并网问题迫在眉睫。
可再生能源发电实验室:实现风电机组检测零的突破9月底,中国电力科学研究院(以下简称“中国电科院”)可再生能源发电实验室获得中国合格评定国家认可委员会(CNAS)颁发的实验室认可证书,成为国内第一家获得国际互认风电机组测试资质的检测机构,这将有助于规范当前良莠不齐的风电机组制造业。

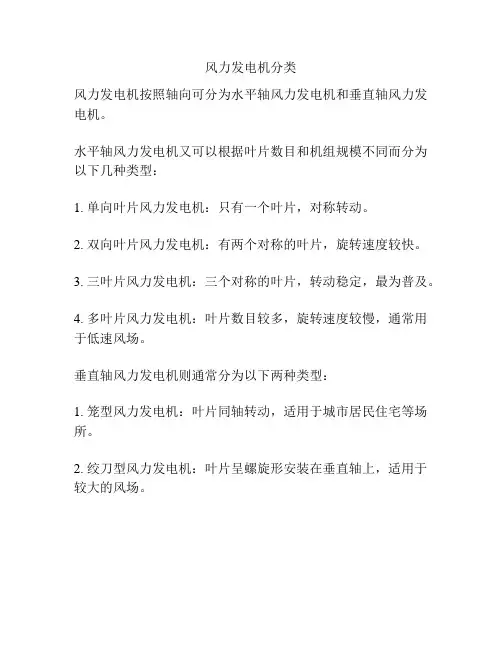

风力发电机分类
风力发电机按照轴向可分为水平轴风力发电机和垂直轴风力发电机。
水平轴风力发电机又可以根据叶片数目和机组规模不同而分为以下几种类型:
1. 单向叶片风力发电机:只有一个叶片,对称转动。
2. 双向叶片风力发电机:有两个对称的叶片,旋转速度较快。
3. 三叶片风力发电机:三个对称的叶片,转动稳定,最为普及。
4. 多叶片风力发电机:叶片数目较多,旋转速度较慢,通常用于低速风场。
垂直轴风力发电机则通常分为以下两种类型:
1. 笼型风力发电机:叶片同轴转动,适用于城市居民住宅等场所。
2. 绞刀型风力发电机:叶片呈螺旋形安装在垂直轴上,适用于较大的风场。
第一章、绪论1、风力发电机组的组成风力发电机组可分为风轮、机舱、塔架和基础几个部分;1风轮由叶片和轮毂组成;叶片具有空气动力外形,在气流作用下产生力矩驱动风轮转动,通过轮毂将扭矩输入到主传动系统;2机舱由底盘、导流罩和机舱罩组成,底盘上安装除主控制器以外的主要部件;机舱罩后部的上方装有风速和风向传感器,舱壁上有隔音和通风装置等,机舱底部与塔架连接;3塔架支撑风轮与机舱达到所需要的高度;塔架上安置发电机与主控制器之间的动力电缆、控制和通信电缆,还装有供操作人员上下机舱的扶梯,大型机组还设有升降机;4基础为钢筋混凝土结构,根据当地地质情况设计成不同的形式;基础中心预置有于塔架连接的基础部件,以保证将风力发电机组牢牢固定在基础上;基础周围还设置预防雷击的接地装置;2、变桨距、变速型的风力发电机组内部结构1变桨距系统:设在轮毂之中,对于电动变距系统来说,包括变距电动机、变距减速器、变距轴承、变距控制器和备用电源等;2发电系统:包括发电机、变流器等;3主传动系统:包括主轴及主轴承、齿轮箱、高速轴和联轴器等;4偏航系统:由偏航电动机、偏航减速器、偏航轴承、制动机构等组成;5控制与安全系统:包括传感器、电气设备、计算机控制与安全系统含相应软件和控制欲安全系统执行机构等;此外,还设有液压系统,为高速轴上设置的制动装置、偏航制动装置提供液压动力;液压系统包括液压站、输油管和执行机构;为了实现齿轮箱、发电机、变流器的温度控制,设有循环油冷却系统、风扇和加热器;3、风力发电机组的分类:1按功率大小:a微型~1kw;b小型1~100kw;c中型100~1000kw;d大型1000kw以上;2按风轮轴方向:a水平轴风力发电机组随风轮与塔架相对位置的不同而有上风向与下风向之分;风轮在塔架的前面迎风旋转,叫做上风向风力发电机组;风轮安装在塔架后面,风先经过塔架,再到风轮,则称为下风向风力发电机组;上风向风力发电机组必须有某种调向装置来保持风轮迎风,而下风向风力发电机组则能够自动对准风向,从而免去了调向装置;对于下风向风力发电机组,由于一部分空气通过塔架后再吹向风轮,这样塔架就干扰了流过叶片的气流而形成塔影效应,增加了风轮旋转过程中叶片载荷的复杂性,降低了风力发电机组的出力和其他性能;b垂直轴风力发电机组;3按功率调节方式:a定桨距风力发电机组;b变桨距调节风力发电机组;c主动失速调节风力发电机组;4按传动形式:a高传动比齿轮箱型;b直接驱动型;c中传动比齿轮箱型半直驱;5按发电机转速变化:a定速恒速;b多态定速;c变速;4、设计依据风力发电机组的设计依据是风力发电机组的设计任务书,一般包括基本形式、基本参数和外部条件;1基本形式:目前的主流机型是水平轴、上风向、三叶片、变桨距、变速恒频风电机组; 2基本参数:风力发电机组的基本参数主要是指风力发电机组的额定功率、转速范围、总效率、设计寿命和生产成本等;3外部条件:风力发电机组的外部条件包括运行环境条件、电网条件和风场地质情况;运行环境条件主要是风资源、湍流和阵风情况、气候情况等;5、设计内容设计内容包括风力发电机组设计图样和相关的设计文件;设计图样包括外观图、部件图和零件图;设计文件包括设计计算说明书、运输和安装说明书、用户使用和维护手册等;1外观图:风力发电机组的外观图描述了其整体结构并标注了主要尺寸,同时用文字注明了设备的技术特征,如机组类型、功率调节方式、风轮旋转方向、额定功率、额定风速、风轮直径、风轮转速范围、风轮倾角、风轮圆锥角、变距最大角度、齿轮箱类型、齿轮箱增速比、发电机类型、塔架类型、轮毂中心高和各主要部件质量;2部件图:部件图是各层次安装工作的指导图样,表示各零件之间的装配关系、配合公差、轮廓尺寸、装配技术条件和标题栏等;3零件图:零件图是生产零件的依据,包括零件的结构和形状、尺寸、表面粗糙度和几何公差、材料及表面处理技术要求、技术条件、标题栏等;设计零件时,要进行相应的载荷分析和强度校核;4设计文件:设计文件是与设计相关的规范性文件,详细描述了机组设计、制造、装配、运行维护过程的理念、标准、理论依据、方法和技术要求,用于设计部门存档、指导装配和安装、指导用户作业和指导维修人员的维修作业;6、设计原则可靠性、经济性与社会效益、先进性、工艺性和易维修性、标准化;7、设计步骤1方案设计概念设计:确定风力发电机组的主要参数、整体布局和结构形式;对机组的整体载荷及整机质量进行初步计算,选择主要部件的结构,完成机舱布局的计算机设计模型;同时给定控制策略;在此基础上撰写方案设计说明书;2技术设计初步设计:根据方案设计资料,进行整机和部件结构设计和确定技术要求;进行机组载荷计算和分析;对关键零部件进行校核计算和分析;进行电气控制与安全系统设计;初步选择外购件的型号;在此基础上提供技术设计图样和技术设计说明书;3施工设计详细设计:根据技术设计结果,进行载荷计算,对零部件进行强度和刚度校核及失效分析,对关键零部件进行优化设计;对整机进行可靠性分析和动态分析;修改和审定加工图样和技术文件,填写标准件和外购件明细表,撰写设计计算说明书、运输和安装说明书以及用户使用和维修手册;第二章、风力发电机组机械设计基础1、风力发电机组等级由风速和湍流参数决定,分级的目的在于最大限度的利用风能,风速和湍流参数代表了相应风电机组安装场地的类型;注:1、表中所示参数值对应于轮毂高度;2、V ref表示10min平均参考风速;A表示高湍流特性等级;B表示中湍流特性等级;C表示低湍流特性等级;I ref表示风速为15m/s时湍流强度的期望值;2、风况分为:正常风况风力机正常运行期间频繁出现的风况条件和极端风况1年一遇或50年一遇的风况条件;参考风速:50年一遇在轮毂高度处持续10min阵风;3、风况条件是由平均恒流与确定阵风或湍流结合而成;4、每种类型的外部条件又可分为正常外部条件和极端外部条件;5、湍流:风速矢量相对于10min平均值的随机变化;在使用湍流模型时应考虑风速、风向和风切边变化的影响;6、湍流风速矢量的三个分量;纵向沿着平均风速方向横向水平并且与纵向垂直的方向竖向与纵向和侧向均垂直的方向7、正常风廓线模型NWP:风廓线vz是地表以上平均风速对垂直高度z的函数;Vz=VhubZ/Zhub的a次方;8、极端风况:用于确定风力发电机组的极端风载荷,这些风况包括由暴风及风速和风向的迅速变化造成的风速峰值;9、极端风速模型EWM:极端风速模型可能为稳定的或波动的风模型;风速模型应该基于参考风速Vref和确定的湍流标准差σ1,σ1=Iref+b;b=s,σ1=;10、其他环境条件:热、光、腐蚀、机械、电或其他物理作用、温度、湿度、空气密度、阳光辐射、雨、冰雹、雪和冰、活学活性物质、雷电、地震、盐雾;11、正常环境:温度-30~+150,湿度<=95%,阳光辐射强度1000W/m2;12、电网条件:1电压标称值+10%2频率标称值+2%3三相电压不平衡度,电压负序分量的比率不超过2%4适合的自动重合周期5断电,假定电网一年内断电20次,一次断电6小时为正常条件,断电一周为极端条件;13、设计工况:分为运行工况启动发电关机和临时性工况运输吊装维护14、设计工况:发电、发电兼有故障、起动、正常关机、紧急关机、停机、停机兼有故障、运输装配维护和修复;15、DLC设计载荷状态 ECD方向变化的极端连续阵风模型 EDC极端风向变化模型EOG极端运行阵风模型EWM极端风速模型EWS极端风切变模型ETM极端湍流模型NTM正常湍流模型NWP正常风廓线模型F疲劳性载荷分析U极限强度分析N正常A非正常 T运输和安装Vmaint维修保养风速;16、局部安全系数:由于载荷和材料的不确定性和易变性,分析方法的不确定性以及零件的重要性,在设计中一定要有必要的安全储备;17、载荷局部安全系数:载荷特征值出现不利偏差的可能性或不确定性;载荷模型的不确定性;18、材料局部安全系数:材料特征值出现不利偏差的可能性或不确定性;零件截面抗力或结构承载能力评估不确定的可能性;几何参数不确定性;结构材料性能与试验样品所测性能之间的差别;换算误差;19、失效影响安全系数用来区分以下几类零件:1一类零件:失效安全结构件结构件失效后不会引起风力发电机组重要零件的失效2二类零件:非失效安全结构件3三类零件:非失效安全机械件把驱动机构和制动机构与主结构连接起来,以执行风力发电机组无冗余的保护功能;20、风力发电机组极限状态分析内容:极限强度分析;疲劳失效分析;稳定性分析;临界挠度分析;21、稳定性分析:在设计载荷作用下,非失效安全的承载件不应发生屈曲;对于其他零件在设计载荷下,允许发生弹性变形;在特征载荷下,任何零件都不应发生屈曲;第三章、总体设计总体参数是涉及到风力发电机组总结结构和功能的基本参数,主要包括额定功率、发电机额定转速、总效率、设计寿命、年发电量、发电成本、总重量、重心;1、额定功率是正常工作条件下,风力发电机组的设计要达到的最大连续输出电功率;2、设计寿命:风电机组安全等级I到Ⅲ的设计寿命至少为20年;3、额定风速是锋利发电机组达到额定功率输出时规定的风速;10~15m/s;切入风速是风力发电机组开始发电时,轮毂高度处的最低风速;3~4m/s;切出风速是风力发电机组达到设计功率时,轮毂高度处的最高风速;25m/s攻角不变,半径r处的叶素弦长与风轮转速Ω的平方成反比;变桨距攻角改变,反比于转速;4、叶片质量正比于外壳厚度与弦长的乘积,因此它随转速而正比增加;5、转速增加导致叶片重量增加、成本增加,同时转速增加导致叶片平面外的疲劳弯矩减小,机舱和塔架成本减少;6、风力发电机组产生的气动噪声正比于叶尖速度的5次方;陆基叶尖速限制在65m/s,海上74m/s;7、比功率:风力发电机组额定功率与风轮的扫掠面积的比值;405W/m平方;风电机组的总体布局包括整机各部件、各系统、附件和设备等布置;8、总体布置原则:保证风力发电机组的强度、刚度、抗振性、平衡和稳定性,支撑部件要力求有足够的刚度;整机各部件、各系统、附件和设备等,要考虑布置得合理、协调、紧凑;保证正常工作和便于维护,并考虑有较合理的重心位置;传统系统力求简短,达到结构紧凑、体积小、重量轻;9、相似设计:根据研究出来的性能良好、运行可靠地模型来设计与模型相似的新风力机;10、风力机相似是指风轮与气体的能量传递过程以及气体在风力机内流动过程相似,他们在任一对应点的同名物理量之比保持常数,这些常数叫相似常数;11、相似条件:几何相似、运动相似、动力相似;12、几何相似:模型与原型风力机的几何形状相同,对应的线性长度比为一定值;13、运动相似:空气流经几何相似的模型与原型机时,其对应点的速度方向相同、比例保持常数;14、动力相似:满足几何相似、运动相似的模型与原型机上,作用于对应点力的方向相同,大小之比应保持常数;15、Re为雷诺数,表示作用于流体上的惯性力与黏性力之比16、对于具有相同叶尖速比的相似模型和原型机,他们的效率也相等;17、模型试验中,雷诺数的值比临界雷诺数高,相似性依旧成立;相反相似性差;18、风电机组成本排序:叶片、塔架、齿轮箱、机舱、电网联接、发电机;第四章、风轮与叶片设计风轮的作用是把风的动能转换成风轮的旋转机械能;风轮的输出功率与风轮扫掠面积或风轮直径的平方、风速的立方和风能利用系数成正比;第一节、概述一、叶片的基本概念1、叶片长度:叶片径向方向上的最大长度;2、叶片面积:叶片旋转平面上的投影面积;3、叶片弦长:叶片径向各剖面翼型的弦长;4、叶片扭角:叶片各剖面弦线和风轮旋转平面的夹角;二、风轮的几何参数1、叶片数:风轮的叶片数取决于风轮尖速比;2、风轮直径:风轮在旋转平面上的投影圆的直径;3、轮毂高度:风轮旋转中心到基础平面的垂直距离;4、风轮扫掠面积:风轮在旋转平面上的投影面积;5、风轮锥角:叶片相对于和旋转轴垂直的平面的倾斜角;其作用是在风轮运行状态下减少离心力引起的叶片弯曲应力和防止叶尖与塔架碰撞的机会;6、风轮仰角:风轮的旋转轴线和水平面的夹角;其作用是避免叶尖和塔架的碰撞;7、风轮偏航角:风轮旋转轴线和风向在水平面上投影的夹角;偏航角可以起到调速和限速的作用,但在大型风力发电机组中一般不采用这种方式;8、风轮实度:叶片在风轮旋转平面上投影面积的总和与风轮扫掠面积的比值;实度大小与尖速比成反比;三、风轮的物理特性1、风轮转速;2、风轮叶尖速比公式;3、风轮轴功率公式;第二节、风轮载荷设计计算一、叶片受力示意图升力,阻力系数公式;翼型的选择:对于低速风轮,由于叶片数较多,不需要特殊的翼型升阻比;对于高速风轮,由于叶片数较少,应当选用在很宽的风速范围内具有较高升阻比和平稳失速特性的翼型,对粗糙度不敏感,以便获得较高的功率系数;另外要求翼型的气动噪声低;二、叶片载荷1、静载荷1最大受力:50年一遇的最大阵风作为最大静载荷值;2最大弯矩:当重力和气动力在同一方向上;3最大扭矩:当最大阵风时;2、动载荷1由阵风频谱的变化引起的受力变化;2风剪切影响引起的叶片动载荷;3偏航过程引起的叶片上作用力的变化;4弯曲力矩变化,由于自重及升力产生的弯曲变形;5在最大转速下,机械、空气动力制动,风轮制动的情况下;6电网周期性变化;三、叶片的受力分析离心力、风压力、气动力矩、陀螺力矩;四、风轮的强度校核1、在载荷下运转时叶片强度的计算;2、无载荷运转时叶片轴强度的计算;3、叶片停转时叶片轴强度的计算;第三节、叶片气动设计一、风力机的性能指标风轮输出功率、风能利用系数、尖速比、推力系数;相关公式二、风力机的空气动力学设计动量理论、叶素理论;三、叶片结构设计与制造一轻型结构叶片的优缺点:优点:1、在变距时驱动质量小,在很小的叶片机构动力下产生很高的调节速度;2、减少风力发电机组总质量;3、风轮的机械制动力矩小;4、周期振动弯矩由于自重减轻而很小;5、减少了材料成本;6、运费减少;7、便于安装;缺点:1、要求叶片结构必须可靠,制造费用高;2、所用材料成本高;3、风轮在阵风时反应灵敏,因此,要求功率调节也要快;4、材料特性和载荷计算必须很准确,以免超载;二叶片材料用于制造叶片的主要材料有玻璃纤维增强塑料GRP、碳纤维增强塑料CFRP、木材、钢和铝等;目前叶片多为玻璃纤维增强复合材料GRP,基体材料为聚酯树脂或环氧树脂;环氧树脂比聚酯树脂强度高,材料疲劳特性好,且收缩变形小;聚酯材料较便宜,它在固化时收缩大,在叶片的连接处可能存在潜在的危险,即由于收缩变形在金属材料与玻璃钢材料之间可能产生裂纹;复合材料的优点:可设计性强、易成型性好、耐腐蚀性强、维护少,易修补;缺点:耐热性差;抗剪切强度低;存在老化问题;生产时安全防护;表面强度低;可以燃烧;GRP材料的风力发电机组叶片成形工艺有手工湿法成形、真空辅助注胶成形和手工预浸布铺层等;三叶片主体结构叶片截面类型:实心截面、空心截面、空心薄壁复合截面等;蒙皮:提供叶片的气动外形,同时承担部分弯曲载荷与大部分剪切载荷;蒙皮的层状结构包括胶衣层、玻纤毡增强层、强度层;主梁:承载叶片的大部分弯曲载荷,是主要的承力结构;四铺层设计原则1、均衡对称原则;2、定向原则;3、按照内力方向的取向原则;4、顺序原则;5、抗局部屈曲设计原则;6、最小比例原则;7、变厚度设计原则;8、冲击载荷区设计原则;五叶根结构形式1、螺纹件预埋式:连接最可靠,但每个螺纹件的定位必须准确;2、钻孔组装式:优点:不需要贵重且质量大的法兰盘;在批量生产中只有一个力传递元件;由于采用预紧螺栓,疲劳可靠性很好;通过螺栓很好的机械联接,法兰不需要粘接;缺点:需要很高的组装精度;在现场安装,要求可靠的螺栓预紧;六功率调节方法1、失速控制优点:叶片和轮毂之间无运动部件,轮毂结构简单,费用低;没有功率调节系统的维护费用;在失速后功率的波动相对较小;缺点:气动制动系统可靠性设计和制造要求高;叶片、机舱和塔架上的动态载荷高;由于常需要制动过程,在叶片和传动系统中产生很高的机械载荷;起动性差;机组承受的风载荷大;在低空气密度地区难以达到额定功率;2、变浆距控制优点:起动性好;刹车机构简单,叶片顺浆后风轮转速可以逐渐下降;额定点以后的输出功率平滑;风轮叶根承受的静、动载荷小;缺点:由于有叶片变距机构,轮毂较复杂,可靠性设计要求高,维护费用高;功率调节系统复杂,费用高;七防雷击保护雷击造成叶片损坏的机理:一方面,雷电击中叶尖后,释放大量能量,使叶尖结构内部的温度急剧升高,引起气体高温膨胀,压力上升,造成叶尖结构爆裂破坏,严重时使整个叶片开裂;另一方面,雷击造成的巨大声波对叶片结构造成冲击损坏;八降噪措施①提高制造精度,降低表面粗糙度;②修正轮齿缘;在制造齿轮时,在齿轮顶侧沿齿宽修成直线或均匀曲线;③改用斜齿轮;④改进齿轮参数;减小v、d,选取互为质数的传动比;⑤齿轮的阻尼处理;高阻尼、不淬火;⑥改进润滑方式;第四节、轮毂设计一、风轮轮毂的结构设计轮毂是连接叶片与主轴的重要部件,作用是传递风轮的力和力矩到后面的机械结构中去;通常轮毂的形状为三通形或三角形;常用的轮毂形式有:1刚性轮毂;2柔性轮毂铰链式轮毂,叶片在挥舞方向、摆振方向和扭转方向上都可以自由活动;由于铰链式轮毂具有活动部件,相对于刚性轮毂来说,制造成本高,可靠性相对较低,维护费用高;它与刚性轮毂相比所说力与力矩较小;二、风轮轮毂的载荷分析轮毂载荷的分析方法:最大剪切法、ASME锅炉和压力容器规则法、变形能法;第五章、传动与控制机构设计1、传动与控制机构:传动机械能所需传动机构和机组控制调节所需驱动机构2、主传动链:风轮轴功率传递到发电机系统所需机构;典型的主传动链包括风轮主轴系统、增速传动机构齿轮箱、轴系的支撑与连接轴承、联轴器和制动装置;设计要求:载荷传递路径最短,结构紧凑,机械传动系统与承载轴承部件集成;主要构件支撑方式:由独立轴承支撑主轴,三点支撑式主轴,主轴集成到齿轮箱,轴承集成在机舱底盘,固定主轴支撑风轮;3、主轴轴承:径向与轴向支撑通常采用滚动轴承,易产生弯曲变形;轴承计算包括静态和动态额定值、轴承寿命分析等;4、主轴:仅考虑主轴传递扭矩的初步结构设计计算,考虑综合载荷作用的主轴强度计算;5、轴系连接构件:高速轴与发电机轴采用柔性联轴器,以弥补安装误差、解决不对中问题;需考虑对机组安全保护功能;可降低成本;还需考虑完备的绝缘措施;轴与齿轮键连接平键、花键;6、主传动链齿轮:采用大传动比齿轮传动装置,将风轮所产生转矩传递到发电机,使其得到相应转速;基本特点:大传动比,大功率,难以确定动态载荷;常年运行在极端环境下,高空维修困难;设法见效其结构和重量;设置刹车装置,配合风轮气动制动;在满足可靠性和工作寿命要求前提下,以最小体积和重量为目标,获得优化的传动方案;7、齿轮箱:箱体,传动机构,支撑构件,润滑系统,其他附件;传动形式:定轴,行星齿轮以及组合传动;级数:单级,多级;布置形式:展开式,分流式,同轴式;风电齿轮箱:多级齿轮传动,采用一级或两级行星齿轮与定轴齿轮组成的混合轮系;8、轮系:由若干对啮合齿轮组成的传动机构,以满足复杂的工程要求;定轴:所有齿轮几何轴线位置固定,分为平面和空间定轴轮系,尽可能使传动级数少;星系轮系:至少有一个齿轮的轴线可绕其他齿轮轴线转动,传动效率高,承载能力强,结构简单工艺性好;9、设计载荷:分析过程要参照相应设计标准;最重要载荷参数是反映风轮输出转矩及其相应特性的载荷谱;制动载荷:风轮制动主要依靠气动制动功能,制动时间比机械制动时间短,机械制动多用于紧急情况;10、齿轮箱结构设计:内部构件尺寸+运行环境确定外部载荷准确信息;一般传动系统设计标准给出工况系数KA;;结构设计:初步确定总体结构参数,箱体结构设计,齿轮与轴的结构设计,构建连接;11、传动效率与噪声:散热是紧凑结构齿轮箱的关键,定轴轮系每级损失2%,行星轮1%,机组传动载荷小时效率会有明显下降;12、润滑油:减少摩擦,较高承载,防止胶合,降震,防疲劳点蚀,冷却防腐蚀;润滑系统:强制润滑,设置基本回路以及对润滑油加热冷却的回路;润滑方式有飞溅润滑和强制润滑;润滑油换油周期:开始,500h;运行过程,5000~10000h;定期抽样检测;半年检修;对齿轮箱重新进行检测;13、关机运动方程:空气动力矩,机械制动力矩,发电机电磁力矩;空气制动:定桨距由叶尖扰流器实现,变桨距由顺桨实现;机械制动:多置于高速轴;限制条件离心应力,摩擦速度,摩擦片温升,制动盘温升14、变桨距系统:起动,功率调节,主传动链制动;运动方程:空气动力矩,重力矩,摩擦力矩;15、电机驱动机构:驱动功率计算,电动机选择,变距轴承齿轮副传动比,减速箱基本参数;电机外壳的防护等级:IP--;电机外壳的防护GB/。
风力发电机1)、设备概述:简介:风力发电机是将风能转换为机械功,机械功带动转子旋转,最终输出交流电的电力设备。
风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。
依据目前的风力发电机技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。
2)、设备分类:分类:风力发电机组的分类一般有3种。
(1)按风轮轴的安装型式:水平轴风力发电机组垂直轴风力发电机组(2)按叶片的数目:单片式、双片式、三片式、多片式。
(3)按风力发电机的功率:微型(额定功率50~1000W)小型(额定功率1.0~10kW)中型(额定功率10~100kW)大型(额定功率大于100kW)(4)按运行方式:独立运行、并网运行。
风力机又称为风轮,主要有水平轴风力机和垂直轴风力机。
(1)水平轴风机:a.荷兰式b .农庄式c.自行车式d.桨叶式a)c)b)d)(2)垂直轴风力机:a)b)c)a.萨窝纽斯式b.达里厄式c.旋翼式(3)、设备结构:风机的主要结构叶轮是由叶片和轮毂组成,其功能是将风能转换为机械能。
其中,叶片是风力机的关键部件之一,其主要作用是将风能转化为机械能,其良好的设计、可靠的质量和优越的性能是保证风力机正常稳定运行的决定因素。
传动系统一般包括低速轴、高速轴、增速齿轮箱、联轴节和制动器等。
齿轮箱是将风力机轴上的低速旋转输入转变为高速旋转输出,以便与发电机运转所需要的转速相匹配。
偏航系统的功能是跟踪风向变化,驱动机舱围绕塔架中心线旋转,使风轮扫掠面与风向保持垂直。
控制系统是风力机在各种自然条件与工况下正常运行的保障,包括调速、调向和安全控制。
发电机是将风轮的机械能转换为电能。
机舱由底盘和机舱罩组成,底盘上安装除了控制器以外的主要部件。
塔架支撑叶轮达到所需要的高度,它除了要承受风力机的重力外,还要承受吹向风力机和塔架的风压,以及风力机运行的动载荷。
风力发电机组中,水平轴式风力发电机组是目前技术最成熟、产量最大的形式,达98%以上;垂直轴风力发电机组因其效率低、需起动设备等技术原因应用较少,因此下面主要介绍水平轴风力发电机组的结构。
风力发电科普知识(图文版)目录什么是风能?----------------------------------------------------------------------------------4风能来源于何处?----------------------------------------------------------------------------5风功率如何计算?----------------------------------------------------------------------------5全球风能总量有多大?----------------------------------------------------------------------6我国风能总量有多少?----------------------------------------------------------------------6风是怎样形成的?-----------------------------------------------------------------------------6大气运动的受力影响是什么?-------------------------------------------------------------6地形对风有什么影响?----------------------------------------------------------------------7什么是海风,陆风;山风,谷风?-------------------------------------------------------7为什么说风能是一种绿色能源?----------------------------------------------------------8发展风力发电具有什么优势?-------------------------------------------------------------9人类利用风能的历史-------------------------------------------------------------------------9什么是风电场?------------------------------------------------------------------------------10中国风力资源分布---------------------------------------------------------------------------11风力发电的经济性---------------------------------------------------------------------------12建立风电场的应用考虑有哪些方面?---------------------------------------------------13风力发电机噪音大么?---------------------------------------------------------------------14风力发电机组的分类及各自特点---------------------------------------------------------14风力发电机的功率曲线---------------------------------------------------------------------19什么是风力发电机的额定输出功率------------------------------------------------------20典型风力发电机各部件介绍---------------------------------------------------------------20风力发电机的工作原理---------------------------------------------------------------------28我国现阶段主要风力发电机型的发电过程---------------------------------------------29直驱式风力发电机组的特点---------------------------------------------------------------30什么是电网?---------------------------------------------------------------------------------32风机并网需要考虑哪些方面?------------------------------------------------------------32并网运行模式的规模划分------------------------------------------------------------------32风力发电机的并网有什么好处?---------------------------------------------------------33什么是“防孤岛功能”-----------------------------------------------------------------------33风力发电机并网运行的模式及其特点(根据发电机划分)------------------------33影响风电项目投资收益的几个因素------------------------------------------------------36风电项目开发流程---------------------------------------------------------------------------39风电项目的投资构成是什么?------------------------------------------------------------40风力发电项目的度电成本------------------------------------------------------------------41功率曲线与发电量---------------------------------------------------------------------------42风资源状况的评价指标---------------------------------------------------------------------43知识丰富生命!知识就是力量!什么是风能?风能就是空气的动能,是指风所负载的能量,风能的大小决定于风速和空气的密度。
风力发电的种类一、定桨距型风力发电这种风力机的特点桨叶和轮毂的位置不会发生变化,已经被固定了起来,而且它的桨距角也不会发生改变,也就是说即使你空气流速发生变化,叶片迎着风的那个角度不会发生任何的改变。
由于叶片的设计相当的特别,它可以根据自身独特的气动特性使得叶轮的转速固定。
如果风速过高,大于了风轮转动的额定值,依靠自动失速的特性,功率被控制在额定数值左右,风机就不会由于风速过大导致过载现象的发生,这种风力机又叫做失速式风机。
该风机由以下部件组成:1.塔架;2.轮毂;3.主轴;4.变速箱;5.发电机;6.偏航系统;7.液压系统;8.电气控制。
该种电机属于异步笼式机,这种电机的特点就是,利用双绕组发电机,在风速变换的情况下,控制系统可以实时切换大/小电机,以适应风速的要求,提高了发电机的输出效率。
特殊情况下,风力机突然间没电了,为防止这一情况的发生,在安装的时候就该叶片上安装叶尖扰流装置。
这个装置的作用是,可在停电时叶尖扰流器开始动作并且自旋转90度角,形成一个阻尼挡板,进行紧急刹车,另两种装置可以和扰流器相互配合,从而保证了机组可以可靠地制动。
这种风机的缺点就是在风力机并网后,它要从电网中吸取大量的无功功率用来进行励磁作用,这就导致了它的功率因素偏低,为了解决这一问题,适量配置相当的移相电容器来补偿它。
二、变速恒频型风力发电这种技术有很多优点,因此被人们所喜爱。
在大型的风电机组中,这种技术的身影日益增多。
20世纪90年代伊始,海外开始着手建造的大型的风电机组,所使用的核心技术就是变速恒频技术,尤其在MW级以上的系统中被广泛的应用。
该系统的形势有很多种,例如:交直交、交流励磁、无刷双馈等等系统形式。
上述的这些系统中,部分采用的是把原来的构造进行相应的改变来实现变速恒频,另一部分则是把电力电子技术和发电机相互融合来实现的,它们各有各的特点,各有各的优势。
三、变桨距变速型风力发电通过轴承把叶片和轮毂链接在一块,是该风机的最大特点。
风力发电机组的分类及各自特点
风力发电机组主要由两大部分组成:
风力机部分――它将风能转换为机械能;
发电机部分――它将机械能转换为电能。
根据风机这两大部分采用的不同结构类型、以及它们分别采用的技术方案的不同特征,再加上它们的不同组合,风力发电机组可以有多种多样的分类。
(1) 如依风机旋转主轴的方向(即主轴与地面相对位置)分类,可分为:
“水平轴式风机”――转动轴与地面平行,叶轮需随风向变化而调整位置;
“垂直轴式风机”――转动轴与地面垂直,设计较简单,叶轮不必随风向改变而调整方向。
(2) 按照桨叶受力方式可分成“升力型风机”或“阻力型风机”。
(3) 按照桨叶数量分类可分为“单叶片”﹑“双叶片”﹑“三叶片”和“多叶片”型风机;叶片的数目由很多因素决定,其中包括空气动力效率、复杂度、成本、噪音、美学要求等等。
大型风力发电机可由1、2 或者3 片叶片构成。
叶片较少的风力发电机通常需要更高的转速以提取风中的能量,因此噪音比较大。
而如果叶片太多,它们之间会相互作用而降低系统效率。
目前 3 叶片风电机是主流。
从美学角度上看,3 叶片的风电机看上去较为平衡和美观。
(4) 按照风机接受风的方向分类,则有“上风向型”――叶轮正面迎着风向(即在塔架的前面迎风旋转)和“下风向型”――叶轮背顺着风向,两种类型。
上风向风机一般需要有某种调向装置来保持叶轮迎风。
而下风向风机则能够自动对准风向, 从而免除了调向装置。
但对于下风向风机, 由于一部分空气通过塔架后再吹向叶轮, 这样, 塔架就干扰了流过叶片的气流而形成所谓塔影效应,使性能有所降低。
(5) 按照功率传递的机械连接方式的不同,可分为“有齿轮箱型风机”和无齿轮箱的“直驱型风机”。
有齿轮箱型风机的桨叶通过齿轮箱及其高速轴及万能弹性联轴节将转矩传递到发电机的传动轴,联轴节具有很好的吸收阻尼和震动的特性,可吸收适量的径向、轴向和一定角度的偏移,并且联轴器可阻止机械装置的过载。
而直驱型风机则另辟蹊径,配合采用了多项先进技术,桨叶的转矩可以不通过齿轮箱增速而直接传递到发电机的传动轴,使风机发出的电能同样能并网输出。
这样的设计简化了装置的结构,减少了故障几率,优点很多,现多用于大型机组上。
(6) 根据按桨叶接受风能的功率调节方式可分为:
“定桨距(失速型)机组”――桨叶与轮毂的连接是固定的。
当风速变化时,桨叶的迎风角度不能随之变化。
由于定桨距(失速型)机组结构简单、性能可靠,在20 年来的风能开发利用中一直占据主导地位。
“变桨距机组”――叶片可以绕叶片中心轴旋转,使叶片攻角可在一定范围内(一般0-90度)调节变化,其性能比定桨距型提高许多,但结构也趋于复杂,现多用于大型机组上。
(7) 按照叶轮转速是否恒定可分为:
“恒速风力发电机组”――设计简单可靠,造价低,维护量少,直接并网;缺点是:气动效率低,结构载荷高,给电网造成电网波动,从电网吸收无功功率。
“变速风力发电机组”――气动效率高,机械应力小,功率波动小,成本效率高,支撑结构轻。
缺点是:功率对电压降敏感,电气设备的价格较高,维护量大。
现常用于大容量的主力机型。
(8) 根据风力发电机组的发电机类型分类,可分为两大类:
“异步发电机型”“同步发电机型”
只要选用适当的变流装置,它们都可以用于变速运行风机。
异步发电机按其转子结构不同又可分为:
(a) 笼型异步发电机――转子为笼型。
由于结构简单可靠、廉价、易于接入电网,而在小、中型机组中得到大量的使用;
(b) 绕线式双馈异步发电机――转子为线绕型。
定子与电网直接连接输送电能,同时绕线式转子也经过变频器控制向电网输送有功或无功功率。
同步发电机型按其产生旋转磁场的磁极的类型又可分为:
(a) 电励磁同步发电机――转子为线绕凸极式磁极,由外接直流电流激磁来产生磁场。
(b) 永磁同步发电机――转子为铁氧体材料制造的永磁体磁极,通常为低速多极式,不用外界激磁,简化了发电机结构,因而具有多种优势。
(9) 如根据风机的输出端电压高低化分,一般可分为:
“高压风力发电机”――风力发电机输出端电压为10~20kV,甚至40kV,可省掉风机的升压变压器直接并网。
它与直驱型,永磁体磁极结构一起组成的同步发电机总体方案,是目前风力发电机中一种很有发展前途的机型。
“低压风力发电机”――输出端电压为1kV 以下,目前市面上大多为此机型。
(10) 如根据风机的额定功率化分,一般可分为:
微型机:10 kW 以下
小型机:10 kW 至100 kW
中型机:100 kW 至1000 kW
大型机:1000 kW 以上(MW 级风机)
直驱永磁同步风力发电机
永磁同步发电机由于结构简单、无需励磁绕组、效率高的特点而在中小型风力发电机中应用广泛,随着高性能永磁材料制造工艺的提高,大容量的风力发电系统也倾向于使用永磁同步发电机。
永磁风力发电机通常用于变速恒频的风力发电系统中,风力发电机转子由风力机直接拖动,所以转速很低。
由于去掉了增速齿轮箱,增加了机组的可靠性和寿命;利用许多高性能的永磁磁钢组成磁极,不像电励磁同步电机那样需要结构复杂、体积庞大的励磁绕组,提高了气隙磁密和功率密度,在同功率等级下,减小了电机体积。
永磁同步发电机从结构上分有外转子和内转子之分。
对于典型的外转子永磁同步发电机结构,外转子内圆上有高磁能积永磁材料拼贴而成的磁极,内定子嵌有三相绕组。
外转子设计,使得能有更多的空间安置永磁磁极,同时转子旋转时的离心力,使得磁极的固定更加牢固。
由于转子直接暴露在外部,所以转子的冷却条件较好。
外转子存在的问题是主要发热部件定子的冷却和大尺寸电机的运输问题。
内转子永磁同步发电机内部为带有永磁磁极、随风力机旋转的转子,外部为定子铁心。
除具有通常永磁电机所具有的优点外,内转子永磁同步电机能够利用机座外的自然风条件,使定子铁心和绕组的冷却条件得到了有效改善,转子转动带来的气流对定子也有一定的冷却作用。
另外,电机的外径如果大于4m,往往会给运输带来一些困难。
很多风电场都是设计在偏远的地区,从电机出厂到安装地,很可能会经过一些桥梁和涵洞,如果电机外径太大,往往就不能顺利通过。
内转子结构降低了电机的尺寸,往往给运输带来了方便。
内转子永磁同步发电机中,常见有四种形式的转子磁路,分别为径向式、切向式、和轴向式。
相对其它转子磁路结构而言,径向磁化结构因为磁极直接面对气隙,具有小的漏磁系数,且其磁轭为一整块导磁体,工艺实现方便;而且径向磁化结构中,气隙磁感应强度接近永磁体的工作点磁感应强度,虽然没有切向结构那么大的气隙磁密,但也不会太低,所以径向结构具有明显的优越性,也是大型风力发电机设计中应用较多的转子磁路结构。
