网络分析仪使用
VECTOR NETWORK ANALYZER
网络矢量分析仪
WLAN&GPRS
1.概述
1）NETWORK ANALYZER 的主要的测量对象如下：
●Transmission measurement of magnitude and phase (传输线的测量)
●Reflection measurement of magnitude and phase (反射系数的测量)
●Measurements of bandwidth, Q factor and shape factor of
a filter(滤波器参数
测量)
2）测量的基本步骤
●Measurement task
确定所要测的任务
●Connection of the DUT
连上DUT，这里DUT的种类有很多，调试的可分为short，open，matching，through四种，这种接口是分male和female的。还可以连接attenuator,实验室里有10db/div和1db/div两种,还可以连接filter,实验室目前没有此装备。
●Reset of instrument（preset）
在仪器的左下方有一个preset键，用于将所有的设置参数default。
●Setting the instrument
设置一些测量时所需要的参数，主要是frequency span设置，这些操作与spectrum analyzer相同。以及sweep time和scale的设置。
●Performance of calibration
这其实是很重要的一步，在测试之前就像power meter的零校准一样也需要校准。连接线本身就有一定的衰减，大概在－2db左右，且随着frequency 的变化而变化，network analyzer能够补充这些误差，将误差调零。
●Performance of the measurement.

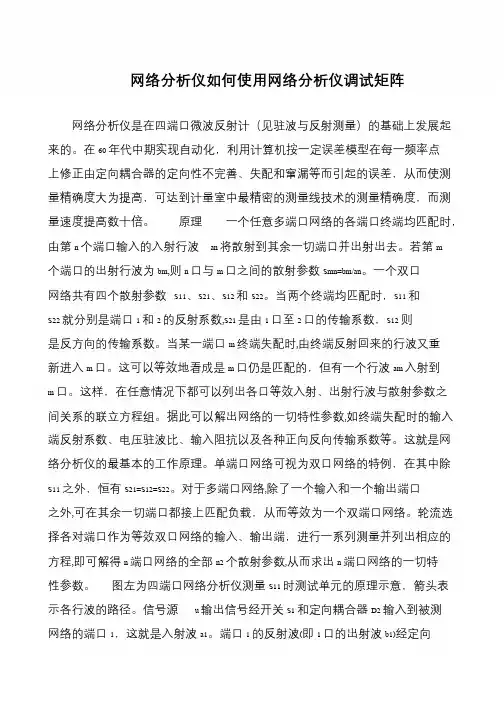

网络分析仪如何使用网络分析仪调试矩阵
网络分析仪是在四端口微波反射计（见驻波与反射测量）的基础上发展起
来的。在 60 年代中期实现自动化，利用计算机按一定误差模型在每一频率点
上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差，从而使测
量精确度大为提高，可达到计量室中最精密的测量线技术的测量精确度，而测
量速度提高数十倍。 原理 一个任意多端口网络的各端口终端均匹配时，
由第 n 个端口输入的入射行波 an 将散射到其余一切端口并出射出去。若第 m
个端口的出射行波为 bm,则 n 口与 m 口之间的散射参数 Smn=bm/an。一个双口
网络共有四个散射参数 S11、S21、S12 和 S22。当两个终端均匹配时，S11 和
S22 就分别是端口 1 和 2 的反射系数,S21 是由 1 口至 2 口的传输系数，S12 则
是反方向的传输系数。当某一端口 m 终端失配时,由终端反射回来的行波又重
新进入 m 口。这可以等效地看成是 m 口仍是匹配的，但有一个行波 am 入射到
m 口。这样，在任意情况下都可以列出各口等效入射、出射行波与散射参数之
间关系的联立方程组。据此可以解出网络的一切特性参数,如终端失配时的输入
端反射系数、电压驻波比、输入阻抗以及各种正向反向传输系数等。这就是网
络分析仪的最基本的工作原理。单端口网络可视为双口网络的特例，在其中除
S11 之外，恒有 S21=S12=S22。对于多端口网络,除了一个输入和一个输出端口
之外,可在其余一切端口都接上匹配负载，从而等效为一个双端口网络。轮流选
择各对端口作为等效双口网络的输入、输出端，进行一系列测量并列出相应的
方程,即可解得 n 端口网络的全部 n2 个散射参数,从而求出 n 端口网络的一切特
性参数。 图左为四端口网络分析仪测量 S11 时测试单元的原理示意，箭头表
示各行波的路径。信号源 u 输出信号经开关 S1 和定向耦合器 D2 输入到被测
矢量网络分析仪使用说明书
第一章 前言
1. E836B网络分析仪具有以下技术特点： ①高性能测量接收机
E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分
析仪中最高的测量灵敏度度。 测量频率范围：10M~20GHz;
接收机数量：4台
接收机测量灵敏度：-120dBm
接收机测量参数；幅度和相位。
迹线噪声：0.005dB(在中频带宽为10KHz时)
②完整的测量能力
该网络分析可以工作在以下测量状态：
频域扫描状态：测量激励信号为功率固定，频率变化信号。考察被测在不同频率
激励状态下等离子参数的变化；
功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。考察被测在不同
功率激励状态下参数的变化；
连续波状态：测量激励信号为频率固定，功率固定信号。考察被测等离子在固定
激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000
秒；
时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击
响应，考察被测等离子响应信号的空中分布特性。E8362AIFFT运算点数为160001
点，可保证时域测量的分辨率和测量时间宽度。
③强大的分析能力
E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC
进行数据处理，编程方式为COM/DCOM，保证测试的速度。仪表内置嵌入、去嵌
入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿
运算处理。
④高测量速度
E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：
135us/测量点，14ms/刷新（400点）。保证对被测等离子的瞬态响应进行捕捉分
析。
⑤多测试状态同时完成
E8262A可支持16个测试通道，各通道可工作在不同的测量状态。利用该功能，
可以综合不同分析方法从不同角度来对一个现象进行研究。
⑥良好的可扩展性
E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表
网络分析仪操作规范
操作规范 文件编号 版本/版次
网络分析仪操作规范
生效日期 页码 第1页/共17页
目录
内 容 页次 备 注
*变更记录表………………………………………………… 1 1 目的…………………………………………………………… 2
2 范围…………………………………………………………… 2
3 职责…………………………………………………………… 2
4 内容 ………………………………………………………… 2
5 注意事项……………………………………………………… 16
6 相关记录……………………………………………………… 17
变更记录表
变更变更
后版记录变更前摘要 变更后摘要 变更日期 变更者 审核 核准 本/版单编
次 号
A/0
操作规范
文件编号 版本/版次
网络分析仪操作规范
生效日期 页码 第2页/共17页 1.目的:
明确网络分析仪的操作方法及注意事项确保产品测量的准确性及有效性。 2.范围:
适用于本公司所有产品的导电性能测量与分析。
3.职责:
3.1.本文制订/修改权责部门属品质部。
3.2.使用部门负责设备的一级保养工作和日常维护工作。
4.内容:
4.1仪器结构与各配套设备名称:
工作通道 LED屏幕
硬件驱动器
响应区
浏览区
输入区
激励区
标记分析区
仪器状
态区 接地待机前部USB探头
测试端口 端开关端口 电源 仪器状仪器状态区 态区
机开子状
关态
区 区
测试端口扭力扳手
操作规范 文件编号 版本/版次
网络分析仪操作规范
生效日期 页码 第3页/共17页
校正接口 测试天线
4.2网络分析仪的校正
4.2.1打开电源开关待仪器自动恢复到测试软件起始状态:如下图所示
4.2.2选择仪器操作界面上‚Call,校准,?键按一次进入‚calibration?。系统显示当前页面如下图所示～然后在显示屏界面上选择‚Calibration?键一次选择‚ON?打开:
