国家电⽹公司10kV配电⽹典型设计沿⾰与发展
摘要：⽂章回顾了国家电⽹公司10kV配电⽹⼯程典型设计发展历程，对⽐了不同阶段配电⼯
程、架空线路⼯程和电缆敷设⼯程的典型设计成果差异，介绍了典型设计编制基本原则，重点
分析了2015版典型设计成果在设计深度、统⼀性、适⽤性和先进性⽅⾯的特点，展望了10kV配
电⽹⼯程典型设计的发展⽅向。
0引⾔
配电⽹是电⽹重要组成部分，是保障电⼒配得出、落得下和⽤得上的重要基础设施。随着我国
经济社会持续发展和⼈民⽣活⽔平⽇益提⾼，电⽹发展⾯临更⼤的机遇与挑战，电⽹规划建设
要求⽇益提⾼。1998年我国启动了城市和农村配电⽹改造⼯程，电⽹规划建设中存在的“重发、
轻供、不管⽤”的局⾯得到改善。2015年我国启动了《配电⽹建设改造⾏动计划（2015—2020
年）》，提出了“加强统⼀规划，健全标准体系”等⼗⼤重点任务和建设“城乡统筹、安全可靠、
经济⾼效、技术先进、环境友好”的配电⽹络设施的发展⽬标，为未来配电⽹规划建设指明了⽅
向。
10kV配电⽹⼯程数量庞⼤、单体⼯程⼩、建设周期短。随着配电⽹建设投⼊的不断增加，⼯程
建设效率和质量将成为有效落实我国配电⽹建设改造⾏动计划的关键。⼀直以来，国家电⽹公
司始终坚持在电⽹建设⼯程中贯彻“三通⼀标”（通⽤设计、通⽤设备、通⽤造价和标准⼯艺）理
念，以10kV配电⽹⼯程典型设计成果为龙头，持续完善提⾼了配电⽹⼯程建设效率和质量。
为“⼗三五”期间持续提升配电⽹⼯程设计质量，进⽽提⾼⼯程建设质量提供了有⼒保障。
本⽂⾸先回顾了国家电⽹公司10kV配电⽹⼯程典型设计发展历程，对⽐分析了不同阶段配电⼯
程、架空线路⼯程和电缆敷设⼯程典型设计成果差异，分析了2015版典型设计成果特点，展望
了10kV配电⽹⼯程典型设计发展⽅向。
1、10kV配电⽹典型设计沿⾰
1.1国家电⽹公司总部层⾯
国家电⽹公司的10kV配电⽹⼯程典型设计始于2002年，经历了3个主要发展阶段。
1）第⼀阶段（2002～2006年）以总结推⼴经验为主，国家电⽹公司前⾝国家电⼒公司发输电
1 目录
一、设计说明 ................................................................ 2
1．设计依据： ............................................................... 2
2．设计内容： ............................................................... 2
3.其它： .................................................................... 3
二、平面布局 ................................................................ 4
1．低基配电室平面布局： ..................................................... 4
2．高基配电室平面布局： ..................................................... 5
3．分界室平面布局： ......................................................... 7
三、设备、线缆选型 .......................................................... 8
1．低基配电室设备选型： ..................................................... 8
2．高基配电室设备选型： ..................................................... 8
3．分界室设备选型： ......................................................... 9
10KV架空配电线路典型设计
第一章 概述
1、 设计依据文件
1.1 《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；
1.2 《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；
1.3 《新疆电力公司10kV及以下配网工程典型设计》的委托书；
1.4《国家电网公司十八项电网重大反事故措施》。
2、 主要设计标准、规程和规范
2.1 DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；
2.2 DL/T601-1996《架空绝缘配电线路设计技术规程》；
2.3 DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；
2.4 GB50217-2007《电力工程电缆设计规范》；
2.5 Q/GDW371-2009《10（6）～500kV电缆技术标准》；
2.6 GB50052-2009《供配电系统设计规范（报批稿）》；
2.7 GB50054-1995《低压配电设计规范》；
2.8 DL/T499-2001《农村低压电力技术规程》；
2.9 DL/T5131-2001《农村电网建设与改造技术导则》；
2.10 Q/GDW370-2009《城市配电网技术导则》；
2.11 Q/GDW347-2009《电能计量装置通用设计》；
2.12 国网生（2009）133号《电力系统电压质量和无功电力管理规定》；
2.13 Q/GDW212-2008《电力系统无功补偿配置技术原则》；
2.14 国网农（2009）378号《农网完善工程技术要点》；
2.15 DL/T620-1997《交流电气装置过电压保护与绝缘配合》；
2.16 DL/T621-1997《交流电气装置的接地》。
3、 设计内容
本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：
3.1 10kV架空线路：120mm ²及以下、185mm ²～240mm²单、双回路水泥砼杆杆型设计。

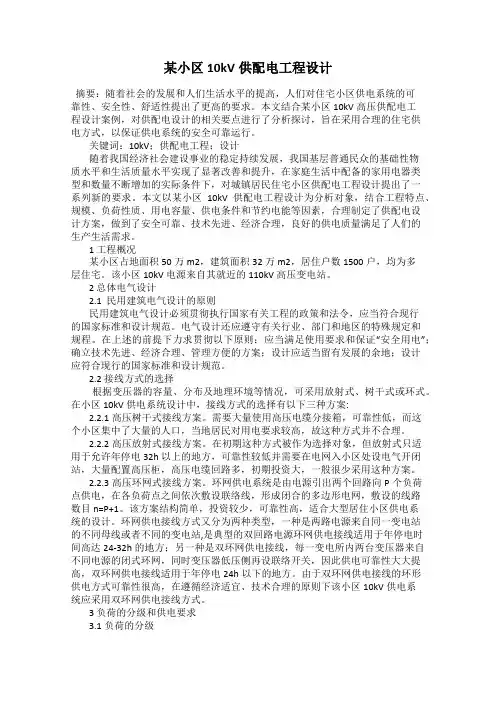

某小区10kV供配电工程设计
摘要：随着社会的发展和人们生活水平的提高，人们对住宅小区供电系统的可靠性、安全性、舒适性提出了更高的要求。本文结合某小区10kV高压供配电工程设计案例，对供配电设计的相关要点进行了分析探讨，旨在采用合理的住宅供电方式，以保证供电系统的安全可靠运行。
关键词：10kV；供配电工程；设计
随着我国经济社会建设事业的稳定持续发展，我国基层普通民众的基础性物质水平和生活质量水平实现了显著改善和提升，在家庭生活中配备的家用电器类型和数量不断增加的实际条件下，对城镇居民住宅小区供配电工程设计提出了一系列新的要求。本文以某小区10kV供配电工程设计为分析对象，结合工程特点、规模、负荷性质、用电容量、供电条件和节约电能等因素，合理制定了供配电设计方案，做到了安全可靠、技术先进、经济合理，良好的供电质量满足了人们的生产生活需求。
1 工程概况
某小区占地面积50万m2，建筑面积32万m2，居住户数1500户，均为多层住宅。该小区10kV 电源来自其就近的110kV 高压变电站。
2 总体电气设计
2.1 民用建筑电气设计的原则
民用建筑电气设计必须贯彻执行国家有关工程的政策和法令，应当符合现行的国家标准和设计规范。电气设计还应遵守有关行业、部门和地区的特殊规定和规程。在上述的前提下力求贯彻以下原则：应当满足使用要求和保证“安全用电”；确立技术先进、经济合理、管理方便的方案；设计应适当留有发展的余地；设计应符合现行的国家标准和设计规范。
2.2 接线方式的选择
根据变压器的容量、分布及地理环境等情况，可采用放射式、树干式或环式。在小区10kV 供电系统设计中，接线方式的选择有以下三种方案:
2.2.1高压树干式接线方案。需要大量使用高压电缆分接箱，可靠性低，而这个小区集中了大量的人口，当地居民对用电要求较高，故这种方式并不合理。
