XMT3000系列数显温度调节仪XMT3000系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。
一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。
PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。
再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。
周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。
作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。
当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。
温控表XMTD一、概述：本厂在 T 系列温度指示调节器的基础上，又推出了 XM 系列数显温度调节仪。
该系列产品具有更丰富的调节功能，且控温精度更高，可靠性更好，抗震性更强，读数清晰，无视差，可远距离观察等特点，可广泛用于各种需要调节温度的场合。
二、 型号编制说明：三、 测量范围：品牌 KKK 型号 XMTD-2001类型 机械式温度控制器 测量范围 0-400（℃）精度等级 1 测量误差 1（℃）开口尺寸 68*68（mm ） 工作电压 220（V ）外形尺寸 72*72（mm ）四、主要技术指标精度： 1.0; 1.5 2.5切换差 :小于0.5%比例带 : 3 ~6%周期 : ± 10 秒 ( 或用户指定 )触点输出 : 220V~3A( 阻性 )脉冲输出 : 幅度大于 3V, 宽度大于 40uS;电源 : 220V~50Hz环境 : 温度 0~50℃, 温度﹤ 85%无腐蚀性气体;重量 :0.5 ~0.8kg外形及安装开孔尺寸单位：mm型号外形尺寸开孔尺寸指针数显宽高深宽高TDW XMT 160 80 150 152 76TEA XMTA 96 96 135 92 92TED XMTD 72 72 110 68 68TDA XMTDA 60 120 110 56 115TEF XMTE 48 96 110 45 92五、工作原理：六、使用方法：１、安装处开好尺寸，把仪表塞入，用安装支架紧固；２、按图正确接线，仔细检查；３、把感温元件放在合适之处，注意不要与电源线或继电捆扎在一处；４、通电后，设定所需温度值的 90% 之处（拨码型可直接给定，电位器型，则先把开关拨向“设定”，转动旋钮至所需值，在把开关拨向“测量”），待几次动作后，在设定至所需值；５、绿灯亮即加热，红灯亮即停止加热；６、配用可控硅的仪表，如发现负载两端电压抖动，可把接线端子上脉冲输出两根线对换。
七、接线图：（拨码型仪表接线方式与之对应相同）TDA TDA XMTA 2601,2611,2701,2711, 3701 ,3702 XMTDA-8001,8011,8301,8311 XMTDA-8601,8611,8701,8711 XMTD-2602,2612,2702,2712 XMTE-2701 ， 2702 8002 ,8012,8301,8312 8602 ， 8612 ， 8702 ， 8712 3601,3602 2711,27123701,37023711,3712TDW-2001,2002 TDW-2701,2602 XMTA-2001,2011,2301,2311 XMTE-2001,2301 XMT-101,131,121 2601,2701 XMTD-2002,2012,2302,2312 2002,2302 102,132,122 XMT- 161,171 2201,2202,3001,3301 2312,2311 XM2 无控制部分接线162,172 TEEA-3001,3301 3001,3301TEED-3002,3302 3002,3302注：订货时须说明产品型号、规格、调节范围、传感器配用等，如有特殊规格要求，也请注明。

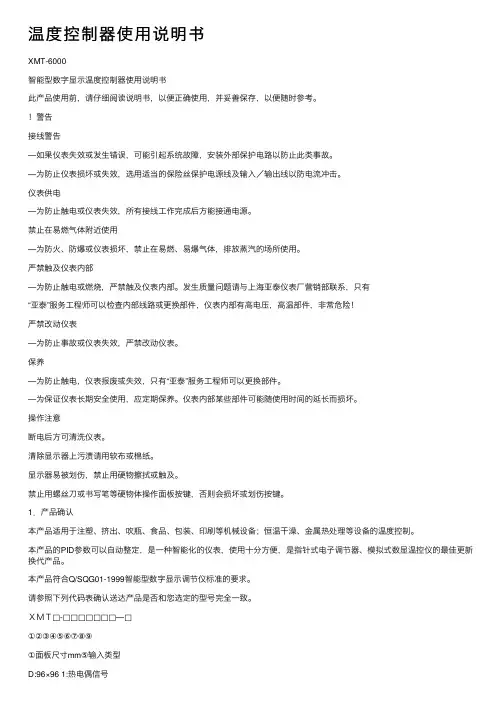

温度控制器使⽤说明书XMT-6000智能型数字显⽰温度控制器使⽤说明书此产品使⽤前，请仔细阅读说明书，以便正确使⽤，并妥善保存，以便随时参考。
！警告接线警告—如果仪表失效或发⽣错误，可能引起系统故障，安装外部保护电路以防⽌此类事故。
—为防⽌仪表损坏或失效，选⽤适当的保险丝保护电源线及输⼊／输出线以防电流冲击。
仪表供电—为防⽌触电或仪表失效，所有接线⼯作完成后⽅能接通电源。
禁⽌在易燃⽓体附近使⽤—为防⽕、防爆或仪表损坏，禁⽌在易燃、易爆⽓体，排放蒸汽的场所使⽤。
严禁触及仪表内部—为防⽌触电或燃烧，严禁触及仪表内部。
发⽣质量问题请与上海亚泰仪表⼚营销部联系，只有“亚泰”服务⼯程师可以检查内部线路或更换部件，仪表内部有⾼电压，⾼温部件，⾮常危险！严禁改动仪表—为防⽌事故或仪表失效，严禁改动仪表。
保养—为防⽌触电，仪表报废或失效，只有“亚泰”服务⼯程师可以更换部件。
—为保证仪表长期安全使⽤，应定期保养。
仪表内部某些部件可能随使⽤时间的延长⽽损坏。
操作注意断电后⽅可清洗仪表。
清除显⽰器上污渍请⽤软布或棉纸。
显⽰器易被划伤，禁⽌⽤硬物擦拭或触及。
禁⽌⽤螺丝⼑或书写笔等硬物体操作⾯板按键，否则会损坏或划伤按键。
1．产品确认本产品适⽤于注塑、挤出、吹瓶、⾷品、包装、印刷等机械设备；恒温⼲澡、⾦属热处理等设备的温度控制。
本产品的PID参数可以⾃动整定，是⼀种智能化的仪表，使⽤⼗分⽅便，是指针式电⼦调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显⽰调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全⼀致。
ＸＭＴ□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①⾯板尺⼨mm⑤输⼊类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最⼤1A)②显⽰⽅式V:逻辑电平输出⽤于SSR6:双排显⽰（经济型）B: 继电器(最⼤10A)③控制类型G: 可控硅输出（直接带300W以下负载）0:位式动作⑦分度号3:时间⽐例动作⑧量程下限4:两位PID动作及⾃动整定⑨量程上限7:单相过零脉冲PID及⾃动整定<附件>④限位报警安装⽀架2套，说明书⼀份0:⽆报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出，以及XMTG的各型号不能带上限报警)2．安装（5）推紧安装⽀架，使仪表与盘⾯结合牢固，收紧螺钉。
