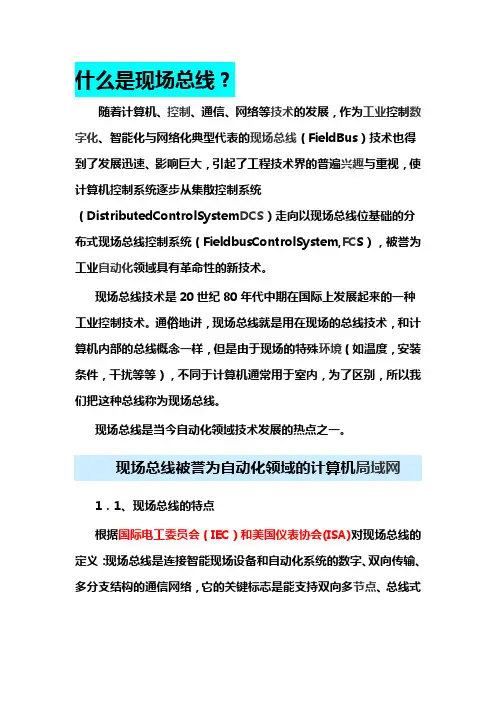

什么是现场总线？随着计算机、控制、通信、网络等技术的发展，作为工业控制数字化、智能化与网络化典型代表的现场总线（FieldBus）技术也得到了发展迅速、影响巨大，引起了工程技术界的普遍兴趣与重视，使计算机控制系统逐步从集散控制系统（DistributedControlSystem DCS）走向以现场总线位基础的分布式现场总线控制系统（FieldbusControlSystem,FC S），被誉为工业自动化领域具有革命性的新技术。
现场总线技术是20世纪80年代中期在国际上发展起来的一种工业控制技术。
通俗地讲，现场总线就是用在现场的总线技术，和计算机内部的总线概念一样，但是由于现场的特殊环境（如温度，安装条件，干扰等等），不同于计算机通常用于室内，为了区别，所以我们把这种总线称为现场总线。
现场总线是当今自动化领域技术发展的热点之一。
现场总线被誉为自动化领域的计算机局域网1．1、现场总线的特点根据国际电工委员会（IEC）和美国仪表协会(ISA)对现场总线的定义：现场总线是连接智能现场设备和自动化系统的数字、双向传输、多分支结构的通信网络，它的关键标志是能支持双向多节点、总线式的全数字通讯，具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。
国际电工协会（IEC）的SP50委员会对现场总线有以下三点要求：（1）同一数据链上过程控制单元（PCU）、PLC等与数字1/0设备互连；（2）现场总线控制器可对总线上的多个操作站、传感器及执行机构等进行数据存取；（3）通信媒体安装费用较低。
SP50委员会提出的两种现场总线结构模型是：●星型总线用短距离、廉价、低速率电缆取代模拟信号传输线●总线型总线数据传输距离长、速率高，采用点对点、点对多点和广播式通信方式2．2、现场总线技术特征现场总线完整地实现了控制技术、计算机技术与通信技术的集成，具有以下几项技术特征。
（1）现场设备已成为以微处理器为核心的数字化设备，彼此通过传输媒体（双绘线、同轴电缆或光纤）以总线拓扑相连；（2）网络数据通信采用基带传输（即数字数据数字传输），数据传输速率高（为Mbit/s或10Mbit/s级），实时性好，抗干扰能力强；（3）废气了集散控制系统（DCS）中的I/O控制站，将这一级功能分配给通信网络完成；（4）分散的功能模块，便于系统维护、管理与扩展，提高可靠性；（5）开放式互连结构，既可与同层网络相连，也可通过网络互连设备与控制级网络或管理信息级网络相连；（6）互操作性，在遵守同一通信协议的前提下，可将不同厂家的现场设备产品统一组态，构成所需要的网络。
PLC通讯基础1.1.1 FX2N PLC的通信设定本节中我们具体介绍FX2N PLC的通信设定，其中有FX2N PLC的通信设定的方法、步骤和上位机与下位机的验证通信。
1.1.1.1 通信设定的方法一般的PLC通信设定的方法有两种，一种是，参数指定的方法；另一种是，顺控程序设定的方法[32]。
1. 参数指定的方法进行PLC的通信设定，即使用顺控程序编程软件，在计算机画面上进行通信设定，然后作为参数登录后，传送至可编程控制器中；FX2C、FX2、FX0N的PLC不能采用此种方法进行通信的设定。
2. 顺控程序设定的方法进行PLC的通信设定，即在顺控程序中，对通信格式、站号设定，超时判定时间设定数值，编写这样的程序后，传送至可编程控制器中。
本次设计采用顺控程序设定的方法进行PLC的通信设定。
设定过程是用顺控程序中的设定，将设定值传送到D8120（通信格式），D81 21（站号的设定），D8129（超时判定时间）后上电。
设计中，FX2N的PLC在与组态王进行通信时，波特率设置为9600，数据位长度为7，停止位长度为1，奇偶校验位为偶校验。
D8120寄存器的内容如图2.11所示：图2.11 D8120寄存器具体内容1.1.1.2 通信设定的步骤FX2N PLC通信设定的步骤包括以下步骤：1. 首先，进行PLC的通信格式、站号及超时判定时间数值的设定。
采用编程软件按照下面梯形图的控制要求进行编程，并写出相应的语句表。
梯形图如图2.12所示：图2.12 PLC通信设定梯形图控制语句程序如下所示：LD M8000OUT M8120MOV H0886 D8120 //通信参数设置MOV H0 D8121 //PLC站号MOV K200 D8129 //超时时间为2000m2. 将顺控程序写入可编程控制器中。
3. 运行可编程控制器。
4. 将可编程控制器的电源断开后重新上电，使通信设定有效。
该语句表输入PLC运行后，PLC就能和组态王软件很好的通信了。
