电路故障(经典)

经典例题题型一：串联单故障（选择题）例1.（★★★）在图所示的电路中，电源电压保持不变。

当电键S闭合后，只有一个电表的示数发生变化。

若电路中只有一处故障，且只发生在电阻R或小灯L上，则（）A．电压表V的示数发生变化，小灯L断路B．电压表V的示数发生变化，小灯L短路C．电流表A的示数发生变化，电阻R断路D．电流表A的示数发生变化，电阻R短路【考点】故障电路【解析】闭合前，V、A都为零，闭合后只有一个电表的示数发生变化，若L断路V变化；若L短路A变化。

【答案】A【教学建议】本题也可通过分析4种具体的故障时电表的变化情况来得出答案。

题型二：串联单故障（填空题）例2.（★★★）如图所示的电路中，电源电压保持不变，电阻R或灯L有且只有一个故障。

电键S闭合前后，若只有两个电表的示数发生变化，则电路存在的故障是；若只有一个电表的示数发生变化，则电路存在的故障是。

【考点】故障电路【解析】如果是L短，电键S闭合后电源短路不可取；如果是L断，电键S闭合前后V、A1、A2无变化；如果是R短，电键S闭合前后只有A2变化；如果是R断，电键S闭合后V、A1变化。

【答案】R断路；R短路【教学建议】注意分析电键闭合前后电路图的区别与各电表的测量目标的异同是顺利解答本题的关键。

例3.（★★★）在图所示的电路中，电源电压保持不变。

闭合电键S，小灯不发光，已知电路故障发生在电阻R或灯L上。

①若S闭合后，只有一个电表有示数，则故障可能是。

②若S闭合后，只有一个电表无示数，则故障可能是。

【考点】故障电路【解析】小灯不发光，说明故障是灯L短路或断路，电阻R断路；若S闭合后，只有一个电表有示数，故障为L断路或R断路；若S闭合后，只有一个电表无示数，故障为灯L短路。

【答案】①L断路或R断路；②L短路【教学建议】单故障类型题目运用具体故障的分析法也是非常方便的，且更容易使学生理解。

例4．（★★★）如图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

故障树十大经典案例分享一、汽车打不着火的故障树案例。

你有没有遇到过早上急着出门，汽车却怎么也打不着火的情况？这就像一个倔强的家伙，任你怎么转动钥匙就是不吭声。

故障树的顶事件就是“汽车无法启动”。

那原因可能有哪些呢？首先是电源方面，就像人没吃饱饭哪有力气干活呀。

电瓶没电了，可能是你前一天忘记关大灯，电瓶把电耗光了。

还有可能是电瓶本身寿命到了，就像人老了干不动了一样。

然后是油路的问题。

油泵要是不工作，那汽油就送不到发动机里去，就像快递员罢工了，包裹到不了目的地。

可能是油泵坏了，或者油泵的保险丝烧了，这就好比是快递员的交通工具坏了或者他走的路被堵住了。

再就是点火系统。

火花塞要是不打火，汽油就没法燃烧，这就像炉灶没火，菜怎么能炒熟呢？火花塞可能积碳太多了，就像炉灶的出火口被油垢堵住了，也可能是点火线圈故障，这就像炉灶的点火装置坏了。

二、电脑蓝屏故障树。

顶事件“电脑蓝屏”。

硬件方面可能是内存条出问题了。

就像一个团队里的某个成员突然犯迷糊了。

内存条松动或者内存条本身有损坏，数据就不能正常传输了。

还有可能是硬盘故障，硬盘就像一个大仓库，如果仓库管理混乱或者仓库本身结构有问题，那里面的数据读取就会出错，导致蓝屏。

软件方面呢，可能是驱动程序不兼容。

这就好比两个合不来的人非要在一起工作，肯定会出乱子。

比如你刚装了一个新的显卡驱动，结果和电脑里的其他软件或者系统不兼容，就容易蓝屏。

还有可能是系统文件损坏，就像一本书缺页了，系统运行到那部分就会出错。

三、手机死机故障树。

手机死机也是很让人头疼的事。

“手机死机”是顶事件。

电池问题是一个因素，要是电池老化，电量供应不稳定，就像手机的能量来源时有时无，手机就容易死机。

就像一个人一会儿有力气一会儿没力气，啥也干不好。

另外，运行的程序太多也会死机。

就像一个人同时做很多件事，忙得晕头转向。

比如说你开了好多后台程序，像微信、游戏、视频软件都在后台运行，手机的内存和处理器就会不堪重负，然后就死机了。

初中物理电路故障分析题解题方法与答题技巧一、根据现象判断电路故障现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。

（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。

现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的用电器断路。

现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.二、测量小灯泡电阻或电功率实验中常见的故障现象故障电流表有示数，电压表无示数，小灯泡不发光小灯泡短路电流表无示数，电压表示数接近电源电压，小灯泡不发光小灯泡断路或电流表与电压表互换位置电压表和电流表都没有示数，小灯泡不亮滑动变阻器断路或开关断路闭合开关，过了一段时间，灯泡突然变亮，电流表、电压表示数均增大滑动变阻器短路无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光过亮滑动变阻器“上上连接”无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光较暗滑动变阻器“下下连接”三、练一练1. 在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路1.【答案】C【解析】若灯L2不发光，则可能是灯L2短路或断路，与灯L1短路或断路无关，故AB中的描述不合题意；若灯L2发光，说明只有灯L1出现故障，且不可能是断路，因为灯L1断路在闭合开关前灯是不可能发光的，故只能是灯L1短路，所以C正确，与题意相符，D错误，不合题意．故选C.2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良2.【答案】A【解析】若灯L2短路了，则L2不亮，L1照常发光，故A正确；若滑动变阻器短路了，L1、L2串联，都可以发光，故B错误；若灯泡L2灯丝断了，则L1也不能发光，故A错误；若滑动变阻器接触不良，则整个电路断路，两灯都不亮，所以D错误.故选A.3. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良3.【答案】B【解析】电流表测电路中的电流，电压表测灯泡两端的电压，闭合开关后，电流表有示数，则电路是通路；电压表无示数，说明电压表短路或小灯泡短路；移动滑动变阻器的滑片时电流表读数有变化，电压表示数始终为零，说明小灯泡短路或电压表短路，故B符合题意．故选B．4. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。

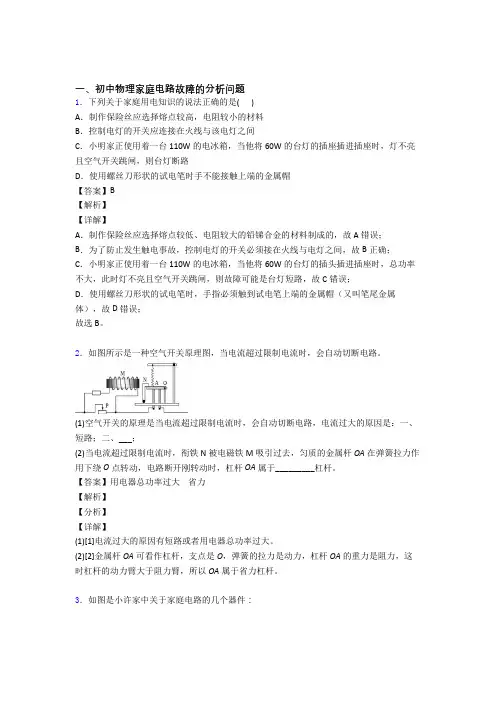

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。

2．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。

(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。

【答案】用电器总功率过大省力【解析】【分析】【详解】(1)[1]电流过大的原因有短路或者用电器总功率过大。

(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。

3．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。
