2019年电气技术中的文字符号和项目代号

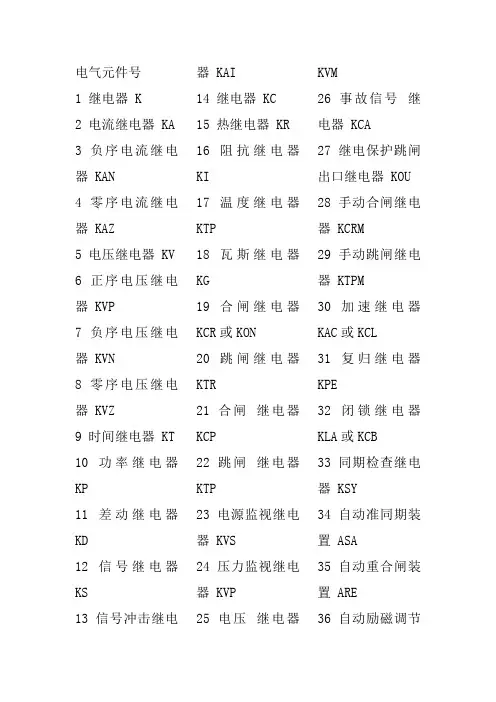

电气元件号1 继电器 K2 电流继电器 KA3 负序电流继电器 KAN4 零序电流继电器 KAZ5 电压继电器 KV6 正序电压继电器 KVP7 负序电压继电器 KVN8 零序电压继电器 KVZ9 时间继电器 KT10 功率继电器KP11 差动继电器KD12 信号继电器KS13 信号冲击继电器 KAI14 继电器 KC15 热继电器 KR16 阻抗继电器KI17 温度继电器KTP18 瓦斯继电器KG19 合闸继电器KCR或KON20 跳闸继电器KTR21 合闸继电器KCP22 跳闸继电器KTP23 电源监视继电器 KVS24 压力监视继电器 KVP25 电压继电器KVM26 事故信号继电器 KCA27 继电保护跳闸出口继电器 KOU28 手动合闸继电器 KCRM29 手动跳闸继电器 KTPM30 加速继电器KAC或KCL31 复归继电器KPE32 闭锁继电器KLA或KCB33 同期检查继电器 KSY34 自动准同期装置 ASA35 自动重合闸装置 ARE36 自动励磁调节装置 AVR或AAVR 37 备用电源自动投入装置 AATS或RSAD38 按扭 SB39 合闸按扭 SBC40 跳闸按扭 SBT41 复归按扭SBre或SBR42 试验按扭SBte43 紧急停机按扭SBes44 起动按扭SBst45 自保持按扭SBhs46 停止按扭SBss47 控制开关 SAC48 转换开关 SAH49 测量转换开关SAM50 同期转换开关SAS51 自动同期转换开关 2SASC52 手动同期转换开关 1SASC53 自同期转换开关 SSA254 自动开关 QA55 刀开关 QK或SN56 熔断器 FU57 快速熔断器FUhs58 闭锁开关 SAL59 信号灯 HL60 光字牌 HL或HP61 警铃 HAB或HA62 合闸接触器KMC63 接触器 KM64 合闸线圈 Yon或LC65 跳闸线圈Yoff或LT66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器BP73 温度变送器BT74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表PPA79 无功功率表PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS 或Rfd84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器 QF 91 隔离开关 QS92 电力变压器TM93 同步发电机GS94 交流电动机MA95 直流电动机MD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST98 同期电压小母线（运行） WOS`99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM100 控制电源小母线+WC,-WC+KM,-KM101 信号电源小母线+WS,-WS+XM,-XM102 合闸电源小母线+WON,-WON+HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP 照明分支线 WL 应急照明分支线WE电力干线 WPM照明干线 WLM应急照明干线WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线WFS预告音响小母线WPS电压小母线 WV事故照明小母线WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关SV电流表切换开关SA整流器 U可控硅整流器 UR 控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC 气动执行器YPA,YA电动执行器 YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器BT1,BK液位测量传感器BL温度测量传感器BH,BM。

测试插孔
X
XJ
插头
XP
插座
XS
端子板
XT
电气操作的机械器件
电磁铁
Y
YA
电磁制动器
YB
电磁离合器
YC
电动阀
YM
电磁阀
YV
辅助文字符号
名称
辅助文字符号
名称
辅助文字符号
名称
AC
直流
DC
直流
OFF
断开
AUT
自动
E
接地
ON
接通
ACC
加速
F
快速
OUT
输出
AUX
辅助
FB
反馈
PE
保护接地
ASY
异步
FW
正，向前
SET
控制开关 选择开关
S
SA
按钮开关
SB
压力传感器
SP
位置传感器
SQ
转速传感器
SR
温度传感器
ST
变压器
电流互感器
T
TA
电力变压器
TM
电压互感器
TV
调制器 变换器
编码器 整流器
U
电子管 晶体管
电子管
V
VE
控制电路用电源的整流器
VC
设备、装置和元器件种类
名称
基本文字符号
传输通导 天线
电缆
W
波导
端子插头插座
双字母符号
表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。 双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。

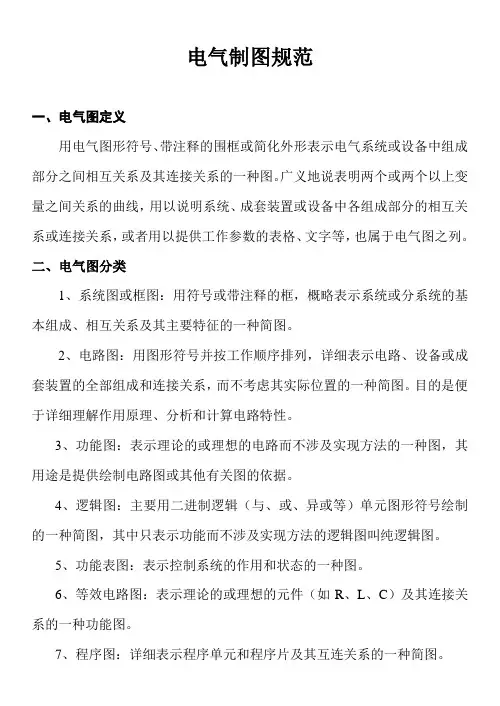

电气制图规范一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

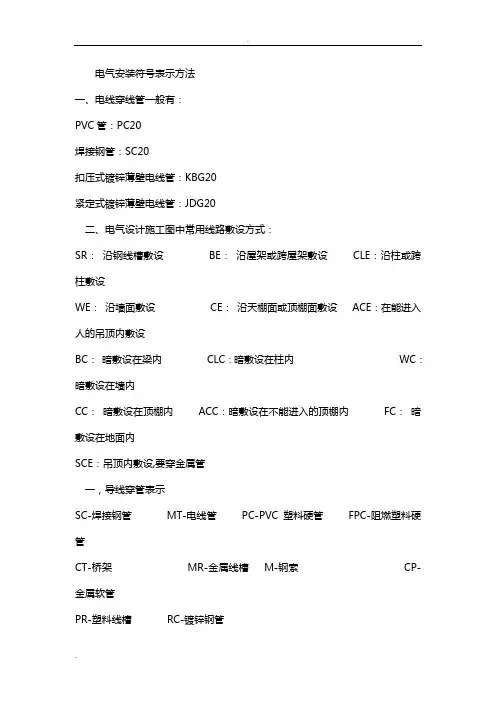

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20焊接钢管：SC20扣压式镀锌薄壁电线管：KBG20紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCZCN-BV-2*2.5 PC20 CC两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。

WDZC-BYJ-2*2.5+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。
