智能变电站介绍
智能变电站介绍
1-引言
智能变电站是一种集信息化、自动化和智能化于一体的电力系统装置，通过自动化设备和智能算法实现对电力系统的监控、控制和优化，以提高电力系统的可靠性、安全性和经济性。本文介绍了智能变电站的相关概念、功能和优势。
2-智能变电站的定义
智能变电站是一种基于现代信息技术和通信技术的电力系统装置，通过集成电力设备、传感器、智能终端和数据通信设备，实现对电力系统的远程监控、操作和管理。
3-智能变电站的组成
3-1 主设备
智能变电站的主设备包括变压器、断路器、隔离开关、组合电器柜等，这些设备具有监测、控制和保护功能，并能与智能终端进行通信。
3-2 传感器和监测设备 智能变电站配备各类传感器和监测设备，如电流传感器、电压传感器、温度传感器等，用于采集电力系统的运行数据。
3-3 智能终端和通信设备
智能变电站的智能终端通过数据通信设备与主设备和传感器进行联系，接收采集的数据并实时传输给监控中心。
4-智能变电站的功能
4-1 远程监控
智能变电站可以实时监测电力系统的运行状态，包括电压、电流、温度等数据，并将其传输给监控中心，以便实时掌握变电站的运行情况。
4-2 远程操作
通过智能终端和通信设备，监控中心可以远程对智能变电站的主设备进行操作，如开关控制、调节参数等。
4-3 故障诊断与维护
智能变电站能够通过自身的智能算法对电力系统的故障进行预测和诊断，并提供相应的维护建议，以便及时处理故障。
4-4 数据分析与优化 智能变电站可以对大量的运行数据进行分析和优化，以提高电力系统的运行效率和可靠性。
5-智能变电站的优势
5-1 提高运行效率
智能变电站通过自动化和智能化技术，实现对电力系统的精确监控和快速响应，提高了运行效率。
5-2 增强系统安全性
智能变电站具备故障预测和故障诊断的能力，能够快速发现和处理潜在的故障，提高电力系统的安全性。
5-3 降低运营成本

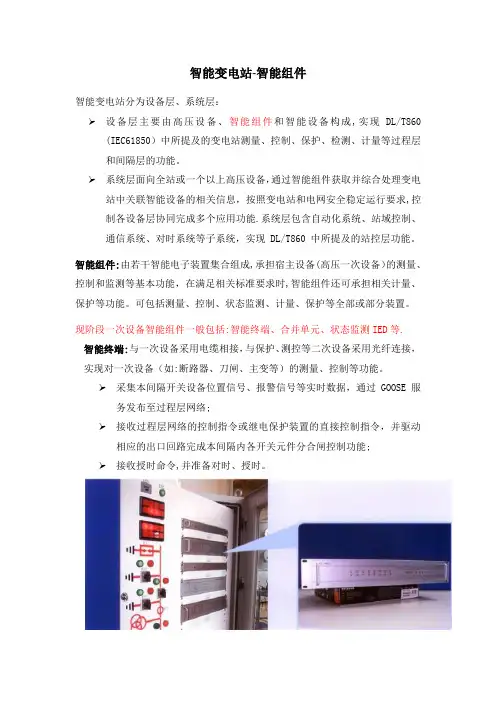

智能变电站-智能组件
智能变电站分为设备层、系统层：
➢ 设备层主要由高压设备、智能组件和智能设备构成,实现DL/T860
(IEC61850）中所提及的变电站测量、控制、保护、检测、计量等过程层和间隔层的功能。
➢ 系统层面向全站或一个以上高压设备，通过智能组件获取并综合处理变电站中关联智能设备的相关信息，按照变电站和电网安全稳定运行要求,控制各设备层协同完成多个应用功能.系统层包含自动化系统、站域控制、通信系统、对时系统等子系统，实现 DL/T860 中所提及的站控层功能。
智能组件:由若干智能电子装置集合组成,承担宿主设备(高压一次设备）的测量、控制和监测等基本功能，在满足相关标准要求时,智能组件还可承担相关计量、保护等功能。可包括测量、控制、状态监测、计量、保护等全部或部分装置。
现阶段一次设备智能组件一般包括:智能终端、合并单元、状态监测IED等.
智能终端:与一次设备采用电缆相接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如:断路器、刀闸、主变等）的测量、控制等功能。
➢ 采集本间隔开关设备位置信号、报警信号等实时数据，通过GOOSE服务发布至过程层网络;
➢ 接收过程层网络的控制指令或继电保护装置的直接控制指令，并驱动相应的出口回路完成本间隔内各开关元件分合闸控制功能;
➢ 接收授时命令,并准备对时、授时。
状态监测IED：是一种带有处理器、具有以下全部或部分功能的一种电子装置:
➢ 采集或处理数据;
➢ 接收或发送数据;
➢ 接收或发送控制指令；
➢ 执行控制指令.
目前比较成熟的状态监测技术主要包括机构状态监测技术，SF6气体状态监测技术，局部放电监测技术、避雷器状态监测技术等。
机构状态监测包括断路器的分合闸时间的监测、分合闸速度、分合闸电流波形的监测等.
SF6气体状态监测主要包括SF6气体的密度和水分。
合并单元：用以对来自二次转换器的电流和/或电压数据进行时间相关组合的物理单元。其主要功能是通过一台合并单元（MU），汇集/或合并多个互感器的数据，取得电力系统电流和电压瞬时值,并以确定的数据品质传输到保护/测控装置；其每个数据通道可以承载一台和/或多台CT和/或PT的采样值数据。
一、实训背景与目的
随着我国电力工业的快速发展，变电站作为电力系统的关键节点，其自动化、智能化水平的要求越来越高。智能变电站作为现代电网的重要组成部分，其控制系统的先进性和可靠性直接关系到电网的安全稳定运行。本次实训旨在通过模拟智能变电站控制系统的操作，让学生深入了解智能变电站的控制原理、设备组成和运行维护，提高学生对智能电网技术的掌握和应用能力。
二、实训内容
本次实训主要包括以下内容：
1. 智能变电站控制系统概述：介绍智能变电站的基本概念、发展历程、系统架构及主要设备。
2. 变电站二次设备认知：认识变电站的继电保护、自动装置、通信设备等二次设备，了解其工作原理和功能。
3. 智能变电站控制系统的操作：通过模拟软件或实际设备，学习智能变电站控制系统的操作方法，包括监控、控制、调节等。
4. 故障处理与应急预案：了解智能变电站常见的故障类型及处理方法，熟悉应急预案的制定和实施。
5. 智能变电站控制系统维护与检修：学习智能变电站控制系统的维护、检修方法，提高故障排查和解决问题的能力。
三、实训过程
1. 理论学习：首先，通过查阅相关资料和教材，了解智能变电站控制系统的基本概念、发展历程和系统架构。
2. 设备认知：在实训老师的指导下，认识变电站的继电保护、自动装置、通信设备等二次设备，了解其工作原理和功能。
3. 系统操作：在模拟软件或实际设备上，学习智能变电站控制系统的操作方法，包括监控、控制、调节等。
4. 故障处理：通过模拟故障，学习故障诊断、处理和应急预案的制定。
5. 系统维护与检修：学习智能变电站控制系统的维护、检修方法，提高故障排查和解决问题的能力。 四、实训成果
1. 理论知识：掌握了智能变电站控制系统的基本概念、发展历程、系统架构及主要设备。
2. 操作技能：熟练掌握了智能变电站控制系统的操作方法，包括监控、控制、调节等。
3. 故障处理能力：了解了智能变电站常见的故障类型及处理方法，熟悉应急预案的制定和实施。
智能变电站辅助系统综合监控平台
一、系统概述
智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过
各种物联网技术， 对全站主要电气设备、 关键设备安装地点以及周围环境进行全
天候状态监视和智能控制， 完成环境、 视频、火灾消防、 采暖通风、 照明、SF6、
安全防范、门禁、变压器、配电、 UPS等子系统的数据采集和监控，实现集中管
理和一体化集成联动， 为变电站的安全生产提供可靠的保障， 从而解决了变电站
安全运营的“在控” 、“可控”和“易控”等问题。
二、系统组成
（一）、系统架构
变压器、配电、环境、消防、安防、摄像机、空调、 SF6、电池组、 RFID等
智能接入主机 门禁控制器 视频服务器 消防主机
核心设备 第三方设备
GPRS/3G/4G TCP/IP RS485/RS232
智能变电站辅助系统综合监控平台
变压器 配电 环境 SF6 音视频 安防 消防 门禁 空调灯光
管理服务器 认证服务器 通信服务器 流媒体服务器 WEB服务器 客户端
数据库 中间件
操作系统
（二）、系统网络拓扑上级监控平台
TCP/IP 网络
服务器 站端后台机
交换机
采集 / 控制主机
联动
协 协 协
网络视频服务器
议 议 议
门禁
烟感
蓄电池在 空调 警灯
转 转 转
线监测
仪表 电容器
打火 换
器 换
器 换
器
警笛
开关柜温
红外
对射
度监测
摄像头
电缆沟 / 接
头温度监测
SF6监测 UPS
门磁
灯光
电压
电流 非法
入侵
玻璃
破碎
电子围栏
空调
消
防
系
统
安
防
系
统
其
他
子
系
统
摄像
机 户外刀闸温
度 温湿
度 水浸 风机
水泵
智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接
口进行连接，包括前端的摄像机、 各种传感器、中心机房的存储设备、 服务器等，
并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。
