1028号斜井贯通测量

  • 格式：pdf
  • 大小：207.62 KB
  • 文档页数：2

王　技术　１０２８号斜井贯通测量　廖喜良　云锡松树脚锡矿一坑生产股　【摘要】通过１０２８号斜井的贯通测量，详细介绍了贯通测量的误差预　计以及在贯通测量的施测方法。保证了隧道的顺利贯通。　【关键词】贯通测量；方案选择；误差预计；施工测量　１．前言　由于测量过程中不可避免地存在误差，因此贯通工程实际上总是　存在偏差的。斜井贯通接合处的偏差发生在空间的三个方向中，即沿斜　井中心线的长度偏差，垂直于斜井中心线的左右偏差（水平面内）和上　下的偏差（竖直面内）。第一种偏差只对贯通在距离上有影响，对斜井的　质量没有影响，而后两种方向上的偏差对斜井质量有着直接影响，所以　后两种方向上的偏差又称为贯通重要方向的偏差。贯通的容许偏差是　针对重要方向而言的。　２。工程概述　大箐东１０２８号斜井在云锡松矿大箐东１７２０米中段至１５４０米中段井　下深部开拓工程。分斜井、斜井中开拓中段平巷两项工程。斜井头在　１７２０米中段平面，井脚在１５４０米中段平面内。斜长４２０米，垂直高度１８０　米，设计坡度２５。，规格３．Ｏ×２．４ｍ（宽×高）。在斜井中相继开拓１５７０米　中段、１６００米中段、１６３０米中段。　大箐东１０２８号斜井是作人行、通风、材料设备提升，三个盲中段主　要开拓运输、找矿巷道。　３．贯通测量的允许偏差，选择合理的测量方法　根据《云锡集团公司矿山测量技术规定》讨论研究决定了斜井贯　通允许偏差：　水平方向允许偏差：±０．２米　竖直方向允许偏差：±０．６米　４，贯通测量工作步骤：　（１）根据贯通测量的容许偏差，选择合理的测量方案和测量方　法。编制贯通测量设计书，进行贯通误差预计，说明采用的测量仪器和　方法。　（２）依据选定的测量方案和测量方法进行施测和计算，每一个施　测和计算工作环节，均有可靠的检核，并将施测的实际测量精度与设计　书中所要求的精度进行比较，若发现实际施测精度低干设计中所要求的　精度时，应找出其原因，采取提高实测精度的相应措施，进行重测。　（３）根据有关数据计算贯通巷道的标定几何要素，并实地标定贯　通巷道的中线和腰线。　（４）根据掘进工作的需要，延长巷道的中线和腰线，定期进行检查　测量，及时填图，根据测量结果及时调整中线和腰线，当两工作面间的　距离剩下１５至２０ｍ时，测量负责人应以书面方式报告　总工程师，开出　贯通通知单，停止一方作业，采用单边作业，并通知安全部门及施工队，　以免发生安全事故。　（５）巷道贯通后，应立即测量贯通的实际偏差值，并将两边的导线　连接起来，计算各项闭合差。还应对最后一段巷道的中腰线进行调整。　（６）贯通工程完成后，应对测量工作进行精度分析，作出技术总　结。　６．选择贯通测量方案　为了加快施工速度，缩短施工工期，改善通风状况及劳动条件，矿　部决定采用上、下两个工作面相向掘进。为了保证各掘进工作面沿着设　计的方向掘进，使贯通后接合处的偏差不超过《云锡集团公司矿山测量　技术规定》允许的限差要求，满足隧道贯通的精度，所以它的贯通测量　的方案选择及误差预计都是必要的。贯通测量方案和测量方法选用的　是否合理，一方面要看在实地施测时是否切实可行，另一方面还要看贯　通测量的精度是否能满足隧道贯通的设计容许偏差要求。进行误差预　计的目的就是帮助我们选择合理的测量方案和测量方法，做到斜井贯　通心中有数，既不应由于精度不够而造成工程损失，也不盲目追求过高　的精度，而增加测量工作量，对斜井贯通有着十分重要的意义。　贯通测量是一项十分重要的测量工作，当大箐东１７２０米中段经１０２８　号斜井至１５４０米中段巷道贯通时，如果其接合处的偏差超出限度，就会　给松矿大箐东的开拓工程带来不利的影响，甚至造成较大的经济损失，　增加大量的人力、物力、财力的投入，拖延“大箐东”工程的顺利实施。　因此，参加该项贯通测量的所有人员从技术上，管理上都以高度的工作　责任心和以科学的态度，一丝不苟地、严肃认真地搞好这项工作为准　则，以保证贯通工程的顺利完成。我们进行了贯通测量技术设计，作了　三个贯通测量方案进行分析比较。　６　平面控制测量技术要求　（１）井下导线点埋设　井下３　主控导线埋设在坑道之顶板上，用铜桩作为标志，统一用　红漆圈点编号。　（２）高程测量技术要求　水准高程测量技术要求：　测站高差互差要求不大于３ｒａｍ（两次仪器高），视线长规定为　１５－４０米。施工导线的高程按Ⅱ级水准测量技术要求进行观测。　井下三角高程采用红外三角高程进行观测，往返三测回测天顶距，　测前和测后丈量觇、仪高至毫米，互差不大干３ｒａｍ取中数使用。天顶距　采用中丝法进行观测，指标差变动不大于ｌ５　，测回差不大干１５　。　（３）测量方法　根据测量方案的要求结合现有仪器的实际情况确定采用ｗＩＬＤＴ２　型经纬，瑞士产ＤＩ１６００红外测距仪，进行平面导线控制测量和高程控制　测量。　ａ、平面导线控制测量的观测方法及精度要求及限差见表１　等级　仪器　测回数　２Ｃ互差　测回差　多次对中差　相对精度　３　Ｔ２　４　±１３　９　２０　１／２．５万　３０　Ｊ６　ｌ　士１８　１／３千　ｂ、测距精度、测回数和测量精度要求表２　测回读数差　等级　读数次数　测量精度　红外　钢尺　３　９　５ｍ　２ｍｍ　１／５００００　３０　３　５ｍ　３ｒａｍ　ｌ／６０００　７　误差预计　误差预计是我们合理选择贯通测量方案的最终途径。根据两端施　工掘进速度，工程预计在１０２８号斜井中１６００米中段处贯通。水平方向和　竖直方向都是本次贯通的重要方向，是误差预计的主要内容。　（１）误差预计参数　５　导线用松矿积累统计分析的实际资料：　求得测角中误差ｍ　＝±５　量边偶然误差系数ａ＝１．０４×１０　系统误差系数ｂ＝５　Ｘ　１０一，　井下Ｉ级水准测量中误差使用本矿收集分析整理的实际资料　ｍｈ＝＋Ｓｍｍ（￣百米水准测量高差误差）。　三角高程测量误差参照《矿山测量》上册提供的参考值：垂直角　（天顶距）　瞄准误差ｍ　＝土３．６　（１００／２８　）　读数误差　＝士Ｏ．７５　气泡居中误差ｍ　＝±６　（２）误差预计公式　ａ、起始边方位角误差引起Ｋ点误差　ｂ、测角量边引起Ｋ点的误差　Ｃ、井下水准点测量引起Ｋ点在高程面上的误差　

ｄ、三角高程测量误差　王程援术　ｅ、测量总误差引起Ｋ点在水平面上的误差　（３）误差预计结果　在贯通测量误差预计过程中，考虑到在斜井上观测困难，条件差，　将对斜井部分的误差预计值扩大一倍，同时取预计误差的２倍中误差作　为此次贯通的最终预计误差。　将误差预计参数及在误差预计图上量取的相关数值代入误差预计　公式求得估算偏差见下表　方案　预计在水平方向上偏差　预计在竖直方向上偏差　Ｉ　士１．０２３ｍ　±０．０６７　Ⅱ　±０．５５０　±０．０６７　Ⅲ　土０．３０６　士０．０６７　（４）贯通测量方案选定　方案　贯通允许偏差　预计偏差　水平方向　竖直方向　水平方向　竖直方向　Ｉ　±０．６ｍ　±０．２ｍ　±１．０２３ｍ　±０．０６７ｍ　Ⅱ　±０．６ｍ　±０．２ｍ　±０．５５ｍ　±Ｏ．０６７ｍ　Ⅲ　±０．６ｍ　±０．２ｍ　±０．３０６　±０．０６７ｍ　Ｉ方案选定了一部分原５　导线资料，预计贯通偏差较大，不宜采　用；　Ⅱ方案将以５　导线部分升级为３　导线，１５４０米中段导线控制精度　获得大大提高，但坑下导线改造工作量大，预计导线改造费用约４０００元　左右，水准高程测量改造费约２０００元。　Ⅲ方案全部采用３　导线控制，缩短导线长度，节省大量的人力财　力，同时，导线精度也得到了提高。　（５）最终测量方案　经松矿总工程师和有关科室领导干对贯通测量技术设计方案进行　审定，大家一致认为：　设计中提的三个方案，第１方案因预计施测精度达不到限差要求，　故不可取；第Ⅱ方案虽预计施测精度达到限差要求，但是第Ⅲ方案优点　是缩短了导线长度，预计贯通精度是三个方案中最高的，根据矿山建设　发展规划，今后工程系统还要向深部发展，而本方案全部采用３　导线控　制。有利于为下一步新区发展提供测量技术保证，经过对上述三个方案　的优缺点比较，根据“技术上可行，经济上合理”的原则，结合考虑为今　后矿山建设深部发展的测量工作需要，与会专家一致推荐第Ⅲ方案为首　选方案。　（６）技术措施　贯通测量，除了敷设高精度的主控导线，还必须注重到施工测量与　始终质量管理。抓好掘进工程质量是加强贯通全面质量管理的一个重　要内容。施测工作管理好了，对于安全生产，降低成本，提高经济效益，　确保工程贯通都极为重要，它标志着矿山掘进，矿山测量技术水平和管　理水平的高低，因此，１０２８号斜井的贯通是采取以下措施来保证工程施　工质量的。　设置贯通测量技术负责人１人，职称为测量高级工程师。设施工测　量技术负责人１人，职称为测量工程师。测量技术负责人在总工程师的　直接领导下负责组织开展贯通测量工作。施工测量技术负责人在坑口技　术副坑长直接领导下负责施工测量、监督、指导工程的施工，把好工程　质量关。　（７）质量保证体系　贯通工程质量技术保证体系依靠以下几个方面来实现。　ａ、对设计部门提供的设计图纸、坐标、高程、方位角、坡度、断面　及有关技术要求，测量负责人要认真进行检核，验算各种数据。正确无　误后方能指导施工。　ｂ、中腰线标定必须独立进行两次，做到自查互检，确保标设正确，　杜绝粗差。　Ｃ、生产股测量人员要根据测量资料及时展绘与施工坑道相关的　平、剖面图上。检查实际与设计是否吻合，发现问题通知施工人员及时　整改。　（８）检查验收　检查验收小组每月对施工队的工程进行质量检查与验收，依据Ⅸ云　南锡业公司矿山测量技术规定》和《实施细则》进行严格验收　其验收　主要标准为：　ａ、坑道方向、坡度、断面、支护为验收的四项标准，其中一项不合　格即为不合格品，待修整合格后再进行验收。　ｂ、实际掘进断面不得小于设计断面，允许大于设计高、宽各０．２　米。支护净断面，允许大于设计断面高、宽各０．０５米。　ｃ坑道方向偏差，以测设中线为准，实际坑道底板到腰线的距离　与规定的底板到腰线距离（１米）之差不得超过±０．０５０米（施工部分为　０．１００米）平巷不得超过±０．０４０米。　８．施工测量　施工导线是在３　红外导线的控制基础上布设的生产级导线。当迎　头每掘进３０－５０ｍ延伸一次施工导线。使用Ｊ，一测回测水平角。使用检　定过的５０ｍ钢尺凭经验拉力（１０Ｋｇ），两端三读法测距，钢尺读数互差　不大于３ｒａｍ取中数使用。　使用ｓ　型水准仪按Ⅱ级水准高程测量技术要求进行观测，三角高程　使用Ｊ＇经纬仪测天顶距。中丝法一测回，仪高丈量两次比较，互差不大于　４ｒａｍ。　使用Ｊ，经纬仪给中线，中线至中线距离不大于５０ｍ，标定时采用两　个镜位成组（每组不少于３棵，桩距大于２ｍ）标设。当中线偏离设计中　线２０ｒａｍ时，将偏离的中线校正到正确的位置上。使用Ｓ３型水准仪成组　（每组不少于３棵，桩距大于２ｍ）标定腰线，斜井采用Ｊ２经纬仪伪倾角　法进行标定。标定工作结束之后进行检查，两次标定结果不大于５ｍｍ。　９．贯通效果　实测贯通偏差情况　工程贯通后，经实测贯通偏差见下表：　注：（１）实际贯通点位于１０２８号斜井脚往上６０米处。　实际贯通偏差见下表：　水平面位移　竖直面位移　允许　预汁　Ｉ　实际　允许ｌ预汁１实际　士０．６ｍ　士０．３０６ｍ　Ｉ士Ｏ．２０８ｍ　士０．２ｍ　Ｉ士ｏ．０６７ｍ　ｆ±ｏ．０８５ｍ　该工程于２００８年１０．ｑ１５日准确贯通。　（２）贯通两端控制闭合精度　将１０２８号斜井上下两端的３竖直面位移导线及高程联测，其闭合精　度统计如下：　１Ｏ．存在的问题和建议　（１）在本次贯通测量工作中，主控导线与施工导线的对比台帐没　有健全。建议今后对类似的贯通，除核对测量资料外，还应建立台帐。　（２）局部地段因观测条件限制影响了复测资料的精度。如涌水、　炮烟大、地压活动、观测条件恶劣的地方，对观测限差进行了放宽，降　低了测量精度。　（３）施工过程中，标设的中腰线，在重要地段放松了检查，建议对　一切工程，在重要地段（如开口处，临近贯通处等）的中腰线加强检查，　确保万无一失。　综上所述，本次贯通测量方案正确，设计合理，施测认真，各项精　度指标均达到设计和有关规程要求，实测贯通偏差远远小于允许值。所　以，本次贯通测量控制成果为开发大箐奠定了坚实的控制测量基础。　１１，职责明确　此次贯通大家统一认识，责任明确，精心实测，加强管理，严格地　把好测量工作质量关。全体测量人员团结协作，战胜各种困难，同舟共　济，努力完成贯通测量工作任务。　

合集下载

新七号盲斜井-192至-36水平段贯通设计书)

新七号盲斜井-192至-36水平段贯通设计书)

附件2

新七号盲斜井-192至-36水平段贯通设计书

一、工程概括：高峰公司为解决-60水平以下的废石及矿石的提升能力问题，由华锡设计研究院于2011年元月设计由-36下至-350水平的新七号盲斜井。此斜井井筒设计长度为772米，断面为11.323㎡，斜井巷道下倾角为30度，并自2011年2月起施工。

二、 施工线路设计：新七号盲斜井工程的施工线路长，分为-192至-151水平、151至-103水平、103至-60水平、-60至-36水平共分为四段反掘斜井巷道单向贯通施工，其间穿过-145、-132、-83共三个分层的出矿中段，因此必须设计单独坐标(新七号盲斜井施工测量坐标)， 用以控制贯通误差并保证工程质量。采用的起算点为-50水平巷道的二级导线点Ⅱ85(X8403.0815 ，Y8139.9969，Z顶-47.890)及Ⅱ86(X8360.2925 ，Y8149.9459，Z顶-47.449)两点。具体的线路如下：

1、由此组导线点开起使用全站仪(来卡TS06型,测角精度为2秒)测至三号盲斜井的-60至-103水平。

2、而后测量-103水平巷道至1号斜井开口。

3、再测至此斜井-151水平开口。

4、最后测量至-151水平的设计开口点7_24点(X7610.868，Y8324.609，Z顶-147.081)处，一共测量导线点28个，共中附合的二级导线点三个用以约束平差。

三、贯通误差分析：新七号盲斜井施工测量坐标主要的误差来源经分析主要为： 1、支导线设计线路时的长短边较近时转角问题。主要是三号盲斜井实测到其-103水平码头门时的7_13点及7_13A点间平距为9米，而此前的7_12及7_13间的平距为45米，造成的2C角度差值为1分46秒。

2、温差对全站仪测距的影响。在三号盲斜井的井筒内的温度为27度，而转测到-151水平巷道内的则为34度，温差为7度，对棱镜常数的影响为正负60PPM。

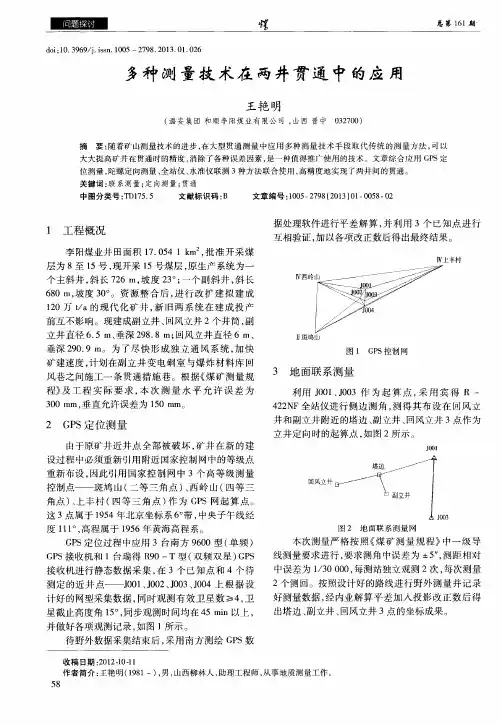

多种测量技术在两井贯通中的应用

多种测量技术在两井贯通中的应用

总第１６１期　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５—２７９８．２０１３．０１．０２６　多种测量技术在两井贯通中的应用　王艳明　（潞安集团和顺李阳煤业有限公司，山西晋中０３２７００）　摘要：随着矿山测量技术的进步，在大型贯通测量中应用多种测量技术手段取代传统的测量方法，可以　大大提高矿井在贯通时的精度，消除了各种误差因素，是一种值得推广使用的技术。文章综合应用ＧＰＳ定　位测量，陀螺定向测量、全站仪、水准仪联测３种方法联合使用，高精度地实现了两井间的贯通。　关键词：联系测量；定向测量；贯通　中图分类号：ＴＤ１７５．５　文献标识码：Ｂ　文章编号：１００５—２７９８（２０１３）０ｌ一００５８—０２　１　工程概况　李阳煤业井田面积１７．０５４　１　ｋｍ　，批准开采煤　层为８至１５号，现开采ｌ５号煤层，原生产系统为一　个主斜井，斜长７２６　ｍ，坡度２３。；一个副斜井，斜长　６８０　Ｉｌｌ，坡度３０。。资源整合后，进行改扩建拟建成　１２０万ｔ／ａ的现代化矿井，新旧两系统在建成投产　前互不影响。现建成副立井、回风立井２个井筒，副　立井直径６．５　ｍ、垂深２９８．８　ｍ；回风立井直径６　ｍ、　垂深２９０．９　ｍ。为了尽快形成独立通风系统，加快　矿建速度，计划在副立井变电硐室与爆炸材料库回　风巷之间施工一条贯通措施巷。根据《煤矿测量规　程》及工程实际要求，本次测量水平允许误差为　３００　ｍｍ，垂直允许误差为１５０　ｍｍ。　２　ＧＰＳ定位测量　由于原矿井近井点全部被破坏，矿井在新的建　设过程中必须重新引用附近国家控制网中的等级点　重新布设，因此引用国家控制网中３个高等级测量　控制点——斑鸠山（二等三角点）、西岭山（四等三　角点）、上丰村（四等三角点）作为ＧＰＳ网起算点。　这３点属于１９５４年北京坐标系６。带，中央子午线经　度１１１。，高程属于１９５６年黄海高程系。　ＧＰＳ定位过程中应用３台南方９６００型（单频）　ＧＰＳ接收机和１台瑞得Ｒ９０一Ｔ型（双频双星）ＧＰＳ　接收机进行静态数据采集，在３个已知点和４个待　测定的近井点——Ｊ００１、Ｊ００２、Ｊ００３、ＪＯ０４上根据设　计好的网型采集数据，同时观测有效卫星数≥４，卫　星截止高度角ｌ５。，同步观测时间均在４５　ｍｉｎ以上，　并做好各项观测记录，如图１所示。　待野外数据采集结束后，采用南方测绘ＧＰＳ数　据处理软件进行平差解算，并利用３个已知点进行　互相验证，加以各项改正数后得出最终结果。　Ⅳ西岭　Ⅳ上丰村　Ⅱ斑鸠山　图１　ＧＰＳ控制网　３地面联系测量　利用ＪＯ０１、Ｊ００３作为起算点，采用宾得Ｒ一　４２２ＮＦ全站仪进行侧边测角，测得其布设在回风立　井和副立井附近的塔边、副立井、回风立井３点作为　立井定向时的起算点，如图２所示。　回风立井　Ｊ００３　图２地面联系测量ｌ碉　本次测量严格按照《煤矿测量规程》中一级导　线测量要求进行，要求测角中误差为４－５”，测距相对　中误差为１／３０　０００，每测站独立观测２次，每次测量　２个测回。按照设计好的路线进行野外测量并记录　好测量数据，经内业解算平差加人投影改正数后得　出塔边、副立井、回风立井３点的坐标成果。　收稿日期：２０１２—１０—１１　作者简介：王艳明（１９８１一），男，山西柳林人，助理工程师，从事地质测量工作。　

浅析新技术条件下井下贯通测量试验测量方法

浅析新技术条件下井下贯通测量试验测量方法

浅析新技术条件下井下贯通测量试验测量方法　蔡汶辉　湖南省煤田地质局第一勘探队湖南耒阳４２１８　００　【摘要】井下贯通测量是矿山测量工作中一个重要组成部分，如何做好矿山测量．Ｙ－作是每个矿山测量３－－程师的必修课。为了揭　示矿山井下贯通测量的作业方法和规律，采用南方测绘仪器公司ＣＡＳＳ７．０地形、地藉成图软件，采用一种全站仪结合ＣＡＳＳ７．０地形、　地藉成图软件进行井下贯通测量试验的方法，通过在某矿山井下贯通测量工程的试验应用，进行理论上和实践上的试验，结果表明：　该方法达到了预期精度效果，解决了全站仪结合ＣＡＳＳ７．０地形、地藉成图软件进行井下贯通测量的方法问题。　【关键词】井下贯通；测量；误差；全站仪　中图分类号：Ｐ２　０４　文献标识号：Ａ　文章编号：２　３０６—１４９９（２０１　３）Ｏ６—０１　３６—２　井下贯通测量工作是煤矿生产建设的一项重要的技术基础工作，良　好的测量所得数据能很好的指导安全生产。在井下贯通测量过程中，测　量人员设计的测量方法和方案得当，计算的数据精准，是使井下贯通测　量工作能够得以顺利完成的基本保证。　全站仪是一种电子、机械及光学器械构成的高技术测量仪器。是集　水平角、垂直角、斜距、平距、高差测量等功能于一体的测绘仪器，被　广泛用于地理空间信息采集、工程测量、工业测量、矿山测量等。　南方测量仪器公司ＣＡＳＳ地形、地籍成图软件［１］是基于ＡｕｔｏＣＡＤ　平台技术的数字化测绘数据采集系统，广泛应用于地形成图、地籍成图、　工程测量应用三大领域。　１．全站仪结合ＣＡＳＳ７．０井下贯通测量　’１南方测绘仪器公司Ｃａｓｓ７　０功能和用途　ＣＡＳＳ是在绘图软件ＡＯＴＣＡＤ基础上开发的测量专用绘图软件，增加　了许多的专用工具和符号，为数字化测量带来了极大的方便．ＣＡＳＳ７．０　系统提供了内外业一体化成图、电子平板成图和老图数字化成图等多种　成图作业模式。由于不同厂家型号的全站仪数据结构各不相同，数据　直接下载后会出现软件无法识别或展点错误的问题。因此，应先将不　同类型的数据结构转换成软件可以识别或正确使用的结构类型．通过　ＣＡＳＳ７．０的“数据”菜单及“读取全站仪数据”子菜单实现不同数据结　构的转换，予菜单中“通讯临时文件”用于存放全站仪的原始数据文件，　“ＣＡＳＳ坐标文件”用－ｒ存放转换后的数据文件。根据数字化测图的特点，　包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最　后利用ＣＡＳＳ７．０绘制一幅地形图。　１　２全站仪井下贯通导线测量方法　全站仪井下贯通导线测型［３］是坑道施工中和贯通后的测量，前者　是为确保掘进的坑道（或斜井）能按设计准确贯通而进行的，后者是　在巷道贯通后，测定实际的横向、纵向和竖向贯通误差．目的是为获取　实际的贯通误差值［４］，作为下一步调整施工中线的依据，以获得一条　调整后的巷道中线，作为扩大断面、衬砌以及在矿山巷道中铺设铁轨的　依据．　伞站仪是一种应用于测绘领域的新一代测量仪器．考虑到井下防水　的需要，这次井下贯通测量的全站仪选用徕卡ＴＣ４０２（测角精度２　、测　边精度：（２＋２ｘＤｘｌ０　６ｍｍ）其中Ｄ为边长，６级防水．　井下贯通测量作业前，先在两边贯通开挖口建立统一的ＧＰＳ控制点，　贯通开挖后，跟进井下贯通测量导线点，具体操作：在巷道的顶板上钉　入挂钩导线点位，后视、前视点位用徕卡专用小棱镜垂直悬挂．全站仪　测量时，打开全站仪键盘照明，调用测量程序，用坐标设置测站、定向，　直接测出井下贯通测量导线点坐标．前者是测定实际的横向和纵向贯通　误差，测量方法随洞内控制的形式而异：对于采用中线法施工的巷道贯　通之后，应从相向测量的两个方向各自向贯通面延伸中线，并各钉一临　时桩，量取两桩之间的距离，即得巷道的实际横向贯通误差，两临时桩　的里程之差即为巷道的实际纵向贯通误差采用单导线作为洞内控制时，　贯通之后在贯通面上钉一临时桩，从相向测量的两个方向各自向临时桩　进行支导线测量，分别测取临时桩点的平面坐标，将两组坐标的差值分　别投影到贯通面上和巷道中线上，则贯通面上的投影即为横向贯通误差，　在中线上的投影即为纵向贯通误差．其他类型的控制图形可据实际情况　设计适合的方法．　２．全站仪井下贯通导线测量误差估算　贯通测量包括平面贯通测量和高程贯通测量．根据《工程测量规范》　［５］要求，巷道贯通误差的限差为横向贯通误差不大于１００　ｍｍ，高程　贯通误差不大于５０［ｔｉｍ，由于实测积累资料较少，故按规范要求确定如　下方案：　平面控制测量洞口采用徕卡ＴＣ４０２全站仪导线测量，测角精度为　２　、边长相对中误差１／２０　０００，洞内使用相同仪器，各参数相同。　高程测量洞内、外均采用三角高程测量，洞外由两水准点联测，　路线长度１．５　ｋｍ，每公里测量的偶然误差为１０　ｍｍ。　由于受井下巷道环境的影响，全站仪井下贯通导线测量时，井下黑　暗潮湿、全站仪键盘和棱镜常常有水珠，仪器对中、整平困难，有时边　长较短，测边、测角精度难以提高，随着巷道的进展，导线点位误差也　随之累积。　以徕卡ＴＣ４０２的精度，仪器误差和瞄准误差为２　，其余的误差各为　１　，则每一测站的中误差为３．３　，水平角由两个方向的观测值相减而得，　按等精度的和差函数中误差公式，得到测角中误差。　这次井下贯通长度约１０００　ｍ，相向贯通，等边观测，边长约３５　ｍ，　对于等边直伸的地下导线来说，导线的测角误差引起横向误差，而量边　误差与横向误差无关．因地下导线一般为支导线，由测角引起的横向贯　通误差ｍ－２６ｍｍ，根据横向贯通误差公式可算出Ｐ－２０６　２６５　，根据规范要　求，贯通误差在允许范围。　３．全站仪结合Ｃａｓｓ７．０成图系统应用范围　全站仪结合南方ＣＡＳＳ７．０成图系统进行井下贯通测量，只是一个应　用分支。　该系统还广泛应用于地形成图、地籍成图、工程测量应用等方面　［６］，本文使用全站仪集合ＣＡＳＳ７．０数字化测图系统计算矿山、建筑土　石方，计算土石方的前提是以已有的数字化地形图为地图平台，数据存　储在文件里，要在数字化地形图上确定范围，然后进行土石方计算。　４．结论　井下测量工作是一项艰辛而复杂的工作，是指导井下采矿的眼睛，　必须认真仔细做好这项工作，以免出错，误导采矿工程，给矿山生产带　来巨大的损失。全站仪结合南方ＣＡＳＳ７．０成图系统进行井下贯通测量，　是基于当代测绘技术的发展而提出的，掌握了井下巷道推行的方向，特　别是相向井下贯通测量，其点位的正确是坑道掘进的保证和安全，可以　直观揭示矿山井下贯通测量的作业方法和规律，和以前的贯通测量作业　方法相比较，其理论价值在于贯通测量作业时可以随时把握巷道贯通作　业方向及其校正角度和贯通精度，实现了贯通测量误差预计的赢观和明　以后供暖方式必将出现多元化的现象和多种燃料共存互补的情况。　我们要充分发挥每种供暖方式的特点，从合理利用能源和环境保护的角　度出发，具体问题具体分析，对其供暖方式进行不断的修正和规范。　参考文献　图　建筑界ＢＵＩＬＤＩＮＧ　ＷＯＲＬＤ２　０１　３年总第ｌ　３期２ｏｌ３年３月　［１］张锡虎；住宅供暖方式的发展动态［Ｊ］；２０１０（０８）　［２］张强；浅析住宅供暖方式多样化发展［Ｊ］；２０１　ｌ（０５）　［３］梅冬；　黄晓东：住宅供暖方式的发展动态和前景［Ｉ】］　２０１０（０８）　［４］温丽；浅谈住宅供暖方式多样化［Ｊ］；２０１２（１２）

贯通误差预计例子

贯通误差预计例子

10.2 5号井与新建立井间巷道贯通偏差预计

1.贯通相遇点k横向（预计图中kx方向）偏差预计

［1］GPS E级网测量误差引起的贯通相遇点k在kx方向上的偏差

GPS测量误差对k点横向偏差的影响由两部分误差引起，一是新建立井近井点ZG1点与5号井近井点澡堂点在kx方向上的相对点位误差，二是ZG1-ZG2边、澡堂-队部楼边方位角相对中误差。

（1）新建立井近井点ZG1点与5号井近井点澡堂点的相对点位误差计算

取GPS网两端近井点ZG1点-澡堂点基线长度中误差的余弦项（kx方向）分量做两点的点位相对误差：

mmDbaMZG7.15081cos)110.101(5cos)(22221--澡堂

本次观测使用的GPS接收机标称精度：

bDa5mm+1×10-6²D

其中：ZG1点-澡堂点基线长(设计值)D=10.110km

ZG1点-澡堂点基线在预计坐标系中的方位角81º05´

（2）两近井点后视方向ZG1点—ZG2点、澡堂点—队部楼点方位角相对中误差计算

1）计算澡堂点—队部楼方位角中误差 澡堂点—队部楼点基线长度中误差：

mmDba00.5)156.01(5)(22221

引起澡堂点—队部楼点方位误差的分量：

mmd1.177cos0.5cos111

澡堂点—队部楼点方位误差

4.11560001.101Ddcm

其中：c接收机方位固定误差（忽略）

澡堂点—队部楼点基线长D=0.156km=156000mm

澡堂点—队部楼点在预计坐标系中的方位角771

2）计算ZG1点—ZG2点方位角中误差

计算ZG1点—ZG2点基线长度中误差：

mmDba0.5)814.01(5)(22222

引起ZG1点—ZG2点方位误差的分量：

mmd6.083cos0.5cos222
