T430U-添加内存图文说明

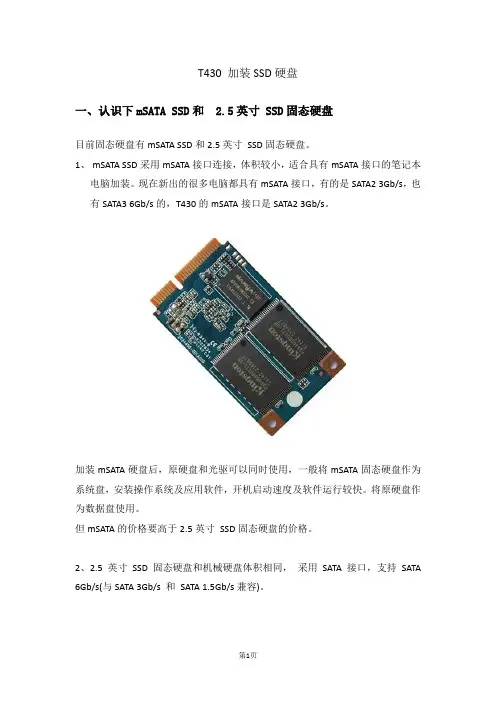

第1页 T430 加装SSD硬盘

一、认识下mSATA SSD和 2.5英寸 SSD固态硬盘

目前固态硬盘有mSATA SSD和 2.5英寸SSD固态硬盘。

1、 mSATA SSD采用mSATA接口连接，体积较小，适合具有mSATA接口的笔记本电脑加装。现在新出的很多电脑都具有mSATA接口，有的是SATA2 3Gb/s，也有SATA3 6Gb/s的，T430的mSATA接口是SATA2 3Gb/s。

加装mSATA硬盘后，原硬盘和光驱可以同时使用，一般将mSATA固态硬盘作为系统盘，安装操作系统及应用软件，开机启动速度及软件运行较快。将原硬盘作为数据盘使用。

但mSATA的价格要高于2.5英寸SSD固态硬盘的价格。

2、2.5英寸SSD固态硬盘和机械硬盘体积相同，采用SATA接口，支持 SATA

6Gb/s(与SATA 3Gb/s 和 SATA 1.5Gb/s兼容)。 第2页

以上两种固态硬盘我都买了，并安装到T430使用了一段时间，具体的使用情况后面单独介绍。

二、给T430加装2.5英寸 SSD固态硬盘

我买的是三星 (SAMSUNG) 840系列 120G 2.5英寸 SATA-3固态硬盘，主要作为系统盘使用。

有两种安装方式可选择：

1、将固态硬盘安装到光驱盘的盘位，原硬盘作为数据盘使用仍安装到原硬盘的盘为上。

2、将固态硬盘安装到原硬盘的盘位上作为系统盘使用，原硬盘安装到光驱盘位上作为数据盘使用。无论采用以上那种方式光驱都需要拆下来，只能需要使用的时候将光驱位上的硬盘拆下安装上光驱使用。

无论采用以上哪种方式都需要配置一个光驱位的硬盘托架（我是网上购买的，可以网上搜索“光驱硬盘托架”），选购时注意选择兼容T430的即可，注意要求商家发货时要带螺丝。 第3页

我采用的是2的方式：将固态硬盘安装到原硬盘的盘位上作为数据盘使用，原硬盘安装到光驱盘位上作为数据盘使用。

主要考虑到原硬盘的盘位更有利于固态硬盘的散热，所以作为系统盘的安装位置，而数据硬盘装到光驱位使用时，平时不读写数据时硬盘基本是不发热的。

1 7 竭诚为您提供优质的服务，优质的文档，谢谢阅读/双击去除

[华硕笔记本电脑内存条安装图解]华硕笔记本内存条8g

因为喜欢win10，为了更好的体验，我购买了8g的内存条。我是用华硕的x系列笔记本电脑。我将自己安装的每一步都记录下来.下面是小编跟大家分享的是笔记本电脑华硕内存条安装图解，欢迎大家来阅读学习~

笔记本电脑华硕内存条安装图解

工具/原料

2 7 笔记本内存条

准备工具

1首先准备好“笔记本内存条” ，容量不限，但是要区分“台式电脑内存” 和“笔记本电脑内存条” ，因为他们的规格是不一样，所以在选购的时候，要给卖家表达清楚，避免造成困扰。他们最主要的区别是大小不同，笔记本内存条可以完全放入手掌中，台式机的则不可以。

2螺丝到是必不可少的，如果自己没有工具的时候，就一定要记得向卖家讨要“螺丝刀” 工具。一般卖家都会给你的。

3这里有一项不痛不痒的事儿，但是不说确可能出大事。

3 7 在拆解笔记本之前，要先将人自身的静电释放一部分。因为有时候人自带的静电，自己感受不到，但是对电子器件来说，就是非常敏感的东西了。不管怎样，先放静电，一定没有坏处。

【操作很简单】

方法一：将双手扶于墙，掌心朝向墙面，持续60秒。

方法二：冷水洗手后自然干，切不可用毛巾之类的搽手，搽了等于没放电。

4准备好工具之后，我们就开始安装内存条了。

eND

4 7

安装图解

1首先需要把电源拔掉，并且要把笔记本的电池也卸载掉。以防发生不可预料的事。磨刀不误砍柴工，细心使得万年舟。

将笔记本背面朝上，找到底部的红色圈住的位置，将其螺丝拧下来。此时要注意螺丝口和笔记本的螺丝口是否吻合，一定要选用卡扣吻合的工具，不然螺丝拧坏了，不仅影响美观，还给笔记本拆装带来困难。

拧下来的螺丝，一定要方式在容器中，如放在内存条的透明包装盒中，避免因随意放置，导致安装的时候找不到螺

台式机加内存条教程

在这篇教程中，我们将向您展示如何为台式机添加内存条。内存条是一种用于存储和访问数据的硬件设备，它可以提高计算机的运行速度和性能。通过添加更多的内存，您可以在进行多任务处理时更快地运行应用程序，并提高计算机的整体响应速度。

首先，让我们先确保您已经购买了适合您台式机的内存条。您可以在计算机的规格说明或者查找计算机型号来确定您所需的内存类型和规格。一般来说，内存条的规格包括容量（例如

4GB、8GB、16GB 等）和速度（例如 2400MHz、3200MHz

等）。您可以选择与已有内存条参数相同的内存条（最佳选择）或者与已有内存条参数相似的内存条。

首先，关掉您的台式机并拔掉电源线。然后，将台式机放置在一个光滑的表面上，并确保有足够的空间来安装内存条。接下来，我们需要打开计算机机箱。每个机箱都有一个或多个螺丝，您需要将螺丝拧松或拆下来以打开机箱。请查找关于如何打开您特定机箱的具体说明。打开后，您可以看到计算机主板和已安装的内存条。

在安装内存条之前，我们需要确保将静电释放到地面上，以避免对计算机和内存条造成损坏。您可以使用防静电腕带或触摸金属表面来释放静电。为了安全起见，您可以在进行下一步之前将台式机连接到接地插头上。

接下来，我们要做的是找到一个空闲的内存插槽，这通常位于已安装内存条的旁边。在发现空插槽后，将内存条的连接口对准插槽的连接口，并轻轻地插入插槽中。由于插槽的两侧都有一个小型锁扣，当您插入内存条时，这些锁扣会自动锁定。确保内存条完全插入插槽中，并通常情况下，插槽两侧的锁扣应自恢复到打开状态。等锁扣完全锁定后，内存条就已经成功安装在计算机中了。

完成内存条的安装后，您可以再次检查其他所有连接（如硬盘、显卡、电源等），确保它们紧固并连接到正确的接口上。然后，将机箱盖取下并复位螺丝，以将机箱完全关闭。

现在，重新连接电源线并打开台式机。计算机将会自动检测新安装的内存，并将其识别为可用内存。有时，您可能需要进入计算机的 BIOS 设置，以便对内存进行识别和调整。以下是一些可能需要进行的操作：

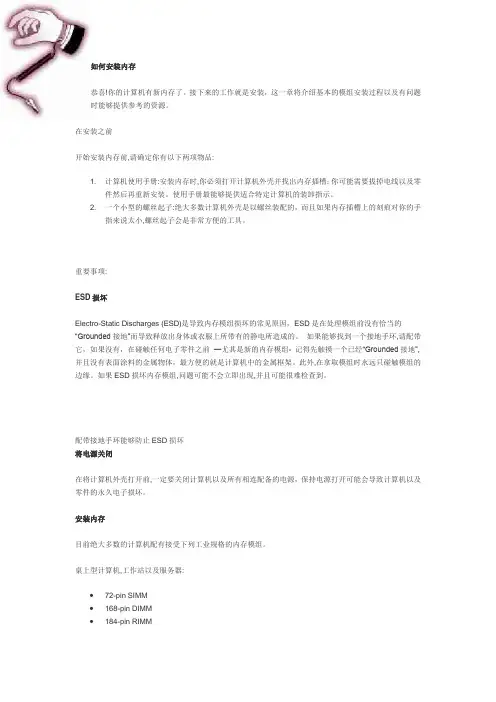

如何安装内存

恭喜!你的计算机有新内存了。接下来的工作就是安装，这一章将介绍基本的模组安装过程以及有问题时能够提供参考的资源。

在安装之前

开始安装内存前,请确定你有以下两项物品:

1. 计算机使用手册:安装内存时,你必须打开计算机外壳并找出内存插槽；你可能需要拔掉电线以及零件然后再重新安装。使用手册最能够提供适合特定计算机的装卸指示。

2. 一个小型的螺丝起子:绝大多数计算机外壳是以螺丝装配的，而且如果内存插槽上的刻痕对你的手指来说太小,螺丝起子会是非常方便的工具。

重要事项:

ESD损坏

Electro-Static Discharges (ESD)是导致内存模组损坏的常见原因，ESD是在处理模组前没有恰当的“Grounded接地”而导致释放出身体或衣服上所带有的静电所造成的。 如果能够找到一个接地手环,请配带它，如果没有，在碰触任何电子零件之前 ━尤其是新的内存模组- 记得先触摸一个已经“Grounded接地”,并且没有表面涂料的金属物体，最方便的就是计算机中的金属框架。此外,在拿取模组时永远只碰触模组的边缘。如果ESD损坏内存模组,问题可能不会立即出现,并且可能很难检查到。

配带接地手环能够防止ESD损坏

将电源关闭

在将计算机外壳打开前,一定要关闭计算机以及所有相连配备的电源，保持电源打开可能会导致计算机以及零件的永久电子损坏。

安装内存

目前绝大多数的计算机配有接受下列工业规格的内存模组。

桌上型计算机,工作站以及服务器:

 72-pin SIMM

 168-pin DIMM

 184-pin RIMM 笔记型以及携带式计算机:

 144-pin SO DIMM

虽然不同的计算机中内存插槽的位置可能不同,安装方法都是相同的。参考使用手册以了解内存是安装於扩充卡或主机板上,以及是否需要移除计算机内部零件以便安装。

以下部分是上述标准模组的安装指南,以及一些较受欢迎的专用模组安装指南。如果计算机需要专用内存或是以下操作指南并不适用,请联络金士顿科技的技术支援小组,电话: (800) 435-0640。
