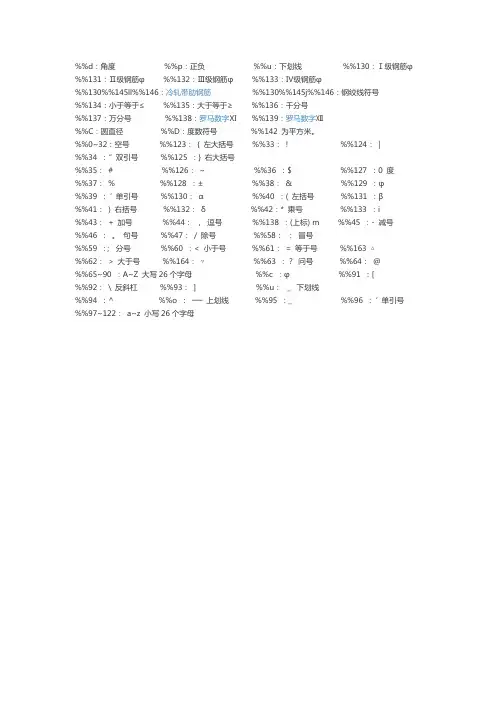

CAD特殊符号画法

%%d：角度 %%p：正负 %%u：下划线 %%130：Ⅰ级钢筋φ

%%131：Ⅱ级钢筋φ %%132：Ⅲ级钢筋φ %%133：Ⅳ级钢筋φ

%%130%%145ll%%146：冷轧带肋钢筋 %%130%%145j%%146：钢绞线符号

%%134：小于等于≤ %%135：大于等于≥ %%136：千分号

%%137：万分号 %%138：罗马数字Ⅺ %%139：罗马数字Ⅻ

%%C：圆直径 %%D：度数符号 %%142 为平方米。

%%0~32：空号 %%123： { 左大括号 %%33： ! %%124： |

%%34 ：“ 双引号 %%125 ：} 右大括号

%%35： # %%126： ~ %%36 ：$ %%127 ：0 度

%%37： % %%128 ：± %%38： & %%129 ：φ

%%39 ：‘ 单引号 %%130： α %%40 ：( 左括号 %%131 ：β

%%41： ) 右括号 %%132： δ %%42：* 乘号 %%133 ：i

%%43： + 加号 %%44： ， 逗号 %%138 ：(上标) m %%45 ：- 减号

%%46 ： 。 句号 %%47： / 除号 %%58： ： 冒号

CAD快捷键及特殊符号

A 圆弧

L 直线

C 圆

I 插入块

B 创建块

H 图案填充

D 标注样式管理器

E 删除

F 圆角

G 群组

M 移动

O 偏移

P 平移

S 拉伸

W 外部块

V 视图对话框

X 分解

Z 显示缩放

T 多行文字

co 复制

MI 镜像

AR 阵列

RO 旋转

SC 比例

LE 引线管理器

EX 延伸

TR 修剪

ST 文字样式管理器

DT 单行文字

PO 单点

XL 参照线

ML 多线

PL 多段线

POL 多边形

REC 矩形

SPL 样条曲线

EL 椭圆 CH 特性

CHA 倒角

BR 打断

DI 查询距离

AREA 面积

ID 点坐标

MA 特性匹配

MASSPROP 质量特性

LS 列表显示

TIME 时间

SETTVAR 设置变量

LA 图层

COLOR 颜色

LT 线型管理

LW 线宽管理

UN 单位管理

TH 厚度

捕捉

TT 临时追踪点

FROM 从临时参照到偏移

ENDP 捕捉到圆弧或线的最近端点

MID 捕捉圆弧或线的中点

INT 线、圆、圆弧的交点

APPINT 两个对象的外观交点

EXT 线、圆弧、圆的延伸线

CEN 圆弧、圆心的圆心

QUA 圆弧或圆的象限点

TAN 圆弧或圆的限象点

PER 线、圆弧、圆的重足

PAR 直线的平行线

NOD 捕捉到点对象

INS 文字、块、形、或属性的插入点

NEA 最近点捕捉

标注

DLI 线型标注

DAL 对齐标注 DOR 坐标标注

DDI 直径标注

DAN 角度标注

QDIM 快速标注

DBA 基线标注

DCO 连续标注

LE 引线标注

TOL 公差标注

DLE 圆心标注

DRA 半径标注

CAL 计算器

Alt+N+Q 快速

Alt+N+L 线型

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1 cad常用特殊符号及图纸编码

%%c 符号φ

%%d 度符号

%%p ±号

%%97~122 a~z 小写26个字母

%%u 下划线

%%123 { 左大括号

%%125 } 右大括号

%%33 !

%%124 |

%%34 “ 双引号

%%35 #

%%126 ~

%%36 $

%%37 %

%%38 &

%%39 ‘ 单引号

%%130 α

%%40 ( 左括号

%%131 β

%%41 ) 右括号

%%132 δ 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2 %%42 * 乘号

%%133 i

%%43 + 加号

%%44 ， 逗号

%%138 0 (上标) m%%138=m0

%%45 - 减号

%%139 1 (上标) m%%139=m1

%%46 。 句号

%%140 2 (上标) m%%140=m2

%%47 / 除号 %%141 3 (上标) m

%%141=m3

%%48~57 0~9 字体偏大 中间连号 中间连号 中间连号

%%58 ： 冒号

%%148 9 (上标)

m%%148=m9

%%59 ； 分号

%%149~157 1~9 字体偏小

%%60 < 小于号

%%61 = 等于号

%%62 > 大于号

%%63 ？ 问号

%%64 @ 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

3 %%130 Ⅰ级钢筋φ

%%131 Ⅱ级钢筋φ

%%132 Ⅲ级钢筋φ

%%133 Ⅳ级钢筋φ

%%130%%145ll%%146 冷轧带肋钢筋

%%130%%145j%%146 钢绞线符号

%%1452%%146 平方

%%1453%%146 立方

%%134 小于等于≤

%%135 大于等于≥

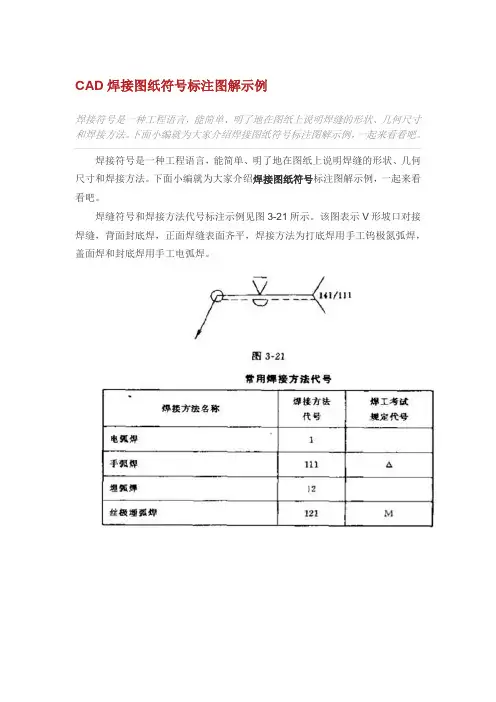

CAD焊接图纸符号标注图解示例

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

1、焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。 7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号。
