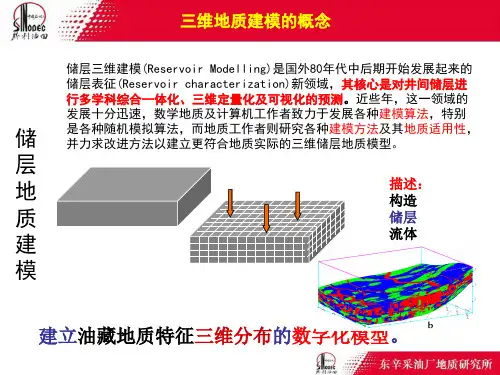

三维GIS-三维地质建模的基础知识

三维地质建模技术在岩土工程 勘察中的实践经验与建议
实践经验总结
实践经验：三维地质建模技术在岩土工程勘察中具有重要作用，能够提高勘察精度和效率。
经验总结：在实践中，需要注意数据采集和处理、模型建立和验证等方面的问题，并采取相应的 措施解决。
建议：为了更好地应用三维地质建模技术，需要加强技术培训和交流，提高技术人员的技术水平 和实践经验。
案例三：某隧道 施工中，采用三 维地质建模技术， 对隧道施工区域 的地质条件进行 模拟，提前预测 和解决施工中的 地质问题。
案例四：某水库 大坝建设中，通 过三维地质建模， 模拟了大坝对周 边岩土的影响， 为水库大坝的稳 定性和安全性提 供了保障。
三维地质建模在岩土工程勘察中的效果评估
提高勘察精度：通过三维地质建模，能够更准确地反映地质构造和岩土性质，减少误差。
跨领域应用：三维地质建模技术将拓展至更多领域，如环境评估、城市规划等
智能化趋势：随着人工智能技术的发展，三维地质建模将更加智能化，提高建模效率和精 度
三维地质建模技术的实际应用 价值
提高岩土工程勘察的精度和效率
三维地质建模技术能够更准确地反映地质构造和地层结构，减少勘察误差。
通过三维地质建模，可以更快速地分析地质数据，提高勘察效率。 三维地质建模技术能够为岩土工程设计提供更精确的地质资料，降低工程 风险。 三维地质建模技术能够实现可视化分析，更好地指导岩土工程施工。
数据采集包括钻孔数据、地球物理勘探数据等，数据处理包括数据预处理和数据转换等。
模型建立包括地层界面拟合、地层厚度计算、岩土体物性参数赋值等，模型应用包括岩土工程勘 察、设计、施工等方面。
技术优势
提高地质勘察精度和可靠性 降低勘察成本和风险 实现地质数据可视化，便于分析和决策 提高岩土工程设计和施工效率

GOCAD 软件三维地质建模方法1建模方法GOCAD 三维地质建模主要包括两类：一类是构造模型（structural modeling）建模，一类是三维储层栅格结构（3D Reservoir Grid Construction）建模。

（1）构造模型（structural modeling）建模建立地质体构造模型具有非常重要的意义。

通过建立构造模型能够模拟地层面、断层面的形态、位置和相互关系；结合反映地质体的各种属性模型的可视化图形，还能够用于辅助设计钻井轨迹。

此外，构造模型还是地震勘探过程中地震反演的重要手段。

（2）三维储层栅格结构（3D Reservoir Grid Construction）建模根据建立的构造模型，在3D Reservoir Grid Construction 中可以建立其体模型；同时地质体含有多种反映岩层岩性、资源分布等特性的参数，如岩层的孔隙度、渗透率等，可对这些物性参数进行计算和综合分析，得到地质体的物性参数模型。

当采样值在地质体内密集、规则分布时，可以直接建立采样值到应用模型的映射关系，把对采样值的处理转化为对物性参数的处理，这样可以充分利用计算机的存储量大、计算速度快的特点。

当采样值呈散乱分布，并且数据量有限时，需要采用数学插值方法，拟合出连续的数据分布，充分利用由采样值所隐含的数据场的内部联系，精确的模拟模型中属性场的分布。

图1-1孔隙度参数模型分布图2 建模流程2.1数据分析（1）钻孔、测井分布及数据分析支持三维建模的数据主要为钻孔和测井。

由于对区域范围和建立三维地质建模的精度要求不同，得对所得到的钻孔、测井的分布和根据其取得的数据进行分析和处理是的必要。

根据钻孔、测井的分布范围和稠密程度可以大致确定地层的分布界限，对钻孔较少区域采取补充钻探或者采用其它方法进行处理。

图2-1由二维地质剖面图形成的三维连井剖面图（2）地质剖面对于建立三维地质模型，只根据钻孔和测井是不够的，在长期的地质勘探中形成的地质剖面图，对建立三维地质模型具有重要的作用。

分块区域三维地质建模方法的报告，600字
分块区域三维地质建模是一种新兴的地质信息模型，它使用技术来创建高分辨率三维地质模型。

它能够提供准确的地质数据，以及超高的空间分辨率，能够帮助地质工作者更好地理解和解释形成过程中的地质历史、分布和地质特征。

分块区域三维地质建模方法主要分为三个步骤：数据收集、模型构建和地质分析。

首先，在数据收集阶段，需要对地质体进行全面的勘探，以获取有关地质体结构和特征的相关信息，包括正式成熟的地质剖面，地质采样，岩心样本和相关的实验测试结果等。

接着，在模型构建阶段，根据所获取的地质数据，利用各种地质建模软件，如Quantum GIS、Petrel和GeoModel等，对地
质体进行三维结构建模。

最后，在地质分析阶段，通过对分块区域三维地质模型的分析，可以获得对该地质体结构的全面理解，从而提高对其形成和发展过程的深入理解。

总之，分块区域三维地质建模方法是一种有效的地质信息模型，可以提供高质量，高分辨率的三维地质模型，供地质工作者更好地解释和分析地质体结构。

三维地质结构建模规范---------第0版主编单位：北京超维创想信息技术有限公司完成时间：2009年01月10日总则1.为在三维地质结构建模过程中贯彻执行国家现行的有关方针政策，保证建模质量，提高建模水平，以使建模过程达到技术先进、经济合理、安全可靠，制定本规范。

2.本规范适用于城市地质、矿山地质、煤田地质、石油地质三维模型构建。

3.三维地质模型构建应在数据采集、数据分析和吸取国内外先进科技成果的基础上合理选择参数，优化设计。

4.三维地质模型构建除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

0 术语1.GSIS：Geology Space Information System 地质空间信息系统；2.GOCAD：Geology Object Computer Aided Design地质模型计算机辅助设计；3.钻孔：Drill 获得地层岩性分层情况的一种方式；4.探槽：Prospecting Trench 在地质勘查或勘探工作中，为了揭露被覆盖的岩层或矿体，在地表挖掘的沟槽；5.轮廓线：Contour Line 地质对象（矿体）的外边缘线；6.地质构造：Geologic(al) Structure 地壳或岩石圈各个组成部份的形态及其相互结合方式和面貌特征的总称；7.褶皱：Fold 由于地壳运动，岩层受到挤压而形成弯曲的过程；8.断层：Fault 地壳岩层因受力达到一定强度而发生破裂，并沿破裂面有明显相对移动的构造；9.地震：Earthquake地球内部介质局部发生急剧的破裂，产生的震波，从而在一定范围内引起地面振动的现象；10.地基：Subsoil 直接承受构造物荷载影响的地层，基础下面承受建筑物全部荷载的土体或岩体称为地基。

11.1 收集资料不同的工作区，不同的建模要求，数据的类型，格式也不同。

综合分析，目前地质数据详见表1。

表1显示，地质图件主要是MapGIS和AutoCAD两种格式，其他取样数据主要是Access数据库和Excel数据表的格式，而工程地质方面还有理正数据，石油地质有地震剖面数据和测井曲线。
