高频谐振功率放大器的基本工作原理高频谐振功率放大器是一种常用于无线通信和射频系统中的放大器，其基本工作原理是通过谐振电路和功率放大器的相互配合来实现信号的放大。
本文将介绍高频谐振功率放大器的基本构成和工作原理。
一、高频谐振功率放大器的构成高频谐振功率放大器主要由三个部分组成：输入谐振电路、功率放大电路和输出谐振电路。
输入谐振电路是用来接收输入信号并将其滤波、匹配到功率放大器的。
它通常由电容和电感组成的谐振回路构成，能够选择性地传输特定频率的信号。
功率放大电路是用来放大输入信号的。
它通常采用晶体管或管子放大器等器件，通过输入电压的调节来实现信号的放大，同时也可以调节放大器的增益和输出功率。
输出谐振电路是用来匹配和传输已放大的信号到输出负载的。
它通常也由谐振回路组成，能够将功率放大后的信号传输到负载上。
二、高频谐振功率放大器的工作原理高频谐振功率放大器的工作原理基于谐振电路的特性和功率放大器的线性放大特性。
首先，输入信号经过输入谐振电路后，可以选择性地通过特定频率的谐振回路，其他频率的信号会被滤波掉。
这样就能保证只有特定频率的信号能够进入功率放大器进行放大。
然后，经过谐振回路的输入信号进入功率放大电路。
功率放大电路通常采用线性放大器，其输入电压的大小决定了输出信号的放大倍数。
通过调节输入电压的大小，就可以实现对输出信号的放大程度的控制。
最后，放大后的信号经过输出谐振电路，并传输到输出负载上。
输出谐振回路起到了匹配和传输的作用，能够将功率放大后的信号有效地传输给负载。
三、高频谐振功率放大器的优势高频谐振功率放大器具有以下优势：1. 高效性：通过谐振电路的匹配和能量传输，以及功率放大器的线性放大特性，高频谐振功率放大器能够实现高效率的信号放大，提高系统的整体效能。
2. 稳定性：谐振回路能够选择性地传输特定频率的信号，并且能够稳定地工作在谐振状态下，使得输出信号的幅度和频率更加稳定。
3. 可调性：通过调节输入信号的电压，可以实现对输出信号的放大倍数和功率的可调。

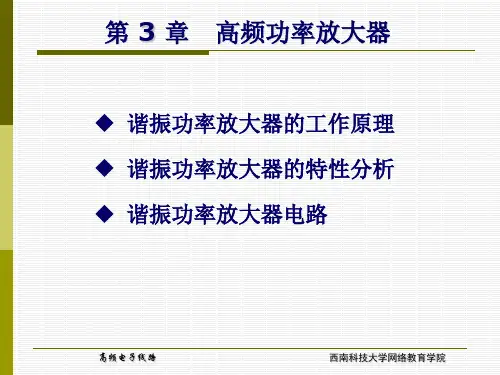

第3章⾼频功率放⼤器详解第3章⾼频功率放⼤器⼀、本章的基本要求（1）掌握丙类谐振功率放⼤器的⼯作原理及其特点。
（2）掌握谐振功率放⼤器三种⼯作状态的特点以及负载特性；了解集电极直流电源，基极直流电源以及基极输⼊电压对⼯作状态的影响。
（3）掌握谐振功率放⼤器电路的组成，了解谐波匹配⽹络的作⽤。
（4）了解传输线变压器的⼯作原理以及阻抗变换，功率合成与分配技术⼆、重点和难点重点：（1）丙类谐振功率放⼤器的⼯作原理及其特点。
（2）谐振功率放⼤器三种⼯作状态以及负载特性。
（3）谐振功率放⼤器电路的组成。
（4）传输线变压器阻抗变换原理。
难点：（1）谐振功率放⼤器特性分析。
（2）LC⽹络的阻抗变换原理及电路参数的计算。
（3）传输线变压器功率合成与分配原理。
引⾔1、使⽤⾼频功率放⼤器的⽬的放⼤⾼频⼤信号使发射机末级获得⾜够⼤的发射功率。
2、⾼频功率信号放⼤器使⽤中需要解决的两个问题①⾼效率输出②⾼功率输出联想对⽐：⾼频功率放⼤器和低频功率放⼤器的共同特点都是输出功率⼤和⾼。
3、谐振功率放⼤器与⼩信号谐振放⼤器的异同之处相同之处：它们放⼤的信号均为⾼频信号，⽽且放⼤器的负载均为谐振回路。
不同之处：为激励信号幅度⼤⼩不同；放⼤器⼯作点不同；晶体管动态范围不同。
4、谐振功率放⼤器与⾮谐振功率放⼤器的异同共同之处:都要求输出功率⼤和效率⾼。
功率放⼤器实质上是⼀个能量转换器，把电源供给的直流能量转化为交流能量，能量转换的能⼒即为功率放⼤器的效率。
谐振功率放⼤器通常⽤来放⼤窄带⾼频信号(信号的通带宽度只有其中⼼频率的1%或更⼩)，其⼯作状态通常选为丙类⼯作状态(θc＜90?)，为了不失真的放⼤信号，它的负载必须是谐振回路。
⾮谐振放⼤器可分为低频功率放⼤器和宽带⾼频功率放⼤器。
低频功率放⼤器的负载为⽆调谐负载，⼯作在甲类或⼄类⼯作状态；宽带⾼频功率放⼤器以宽带传输线为负载。
⼯作状态功率放⼤器⼀般分为甲类、⼄类、甲⼄类、丙类等⼯作⽅式，为了进⼀步提⾼⼯作效率还提出了丁类与戊类放⼤器。
