脉冲电容器规格参数

  • 格式：doc
  • 大小：317.50 KB
  • 文档页数：11

供应脉冲电容器的详细描述：脉冲电容器一、用途脉冲电容器能够把一个小功率电源在较长时间间隔内对电容器的充电能量储存起来，在需要的某一瞬间，在极短的时间间隔内将所储存的能量迅速释放出来，形成强大的冲击电流和强大的冲击功率。

主要用于高电压试验技术、高能物理、激光技术、振荡回路、地质探矿等领域。

二、主要使用条件及技术参数脉冲电容器符合标准JB/T8168-1999《脉冲电容器及直流电容器》。

a) 环境温度：-40～+40℃。

b) 海拔：≤1000m。

海拔高于1000m时，另行说明。

c) 电容器分为户内和户外两种。

d) 电容偏差：±5%、±10%。

e) 绝缘电阻或时间常数C≤1μF时，绝缘电阻≥1×1000MΩ。

C＞1μF时，时间常数≥5×1000s。

注：如有特殊使用条件、技术性能、参数、要求等均可另行商定。

三、型号说明第1个字母——表示电容器系列代号，M表示脉冲电容器；第2个字母——表示绝缘油，W表示烷基苯、C表示蓖麻油；第3个字母——表示极间介质，F表示膜纸复合。

第1个数字——表示额定电压 kV。

第2个数字——表示额定电容冲击分压及冲击负荷类为pF，其余类别为μF。

MWF100-0.4型脉冲电容器MCF100-1型脉冲电容器MWF80-4型脉冲电容器MWF60-8型脉冲电容器脉冲电容器部分产品参数脉冲电容器脉冲电容器用于冲击电压发生器和冲击电流发生器及振荡回路等高压试验装置，此外还可用于电磁成型、液电成型、液电破碎，储能焊接，海底探矿以及生产高温等离子超强冲击磁场，强冲击光源、激光等装置中。

脉冲电容器一般为户内装置。

适用环境温度±40℃，海拔不超过1000米的地区使用。

脉冲电容器由于具体用途不同，结构上差别很大。

电容器的外壳有绝缘套筒、瓷套筒及钢板三种，部分圆标形电容器内部装有抗张器，用以补偿随油体积温度的变化。

主要技术参数脉冲电容器脉冲电容器用于冲击电压发生器和冲击电流发生器及振荡回路等高压试验装置，此外还可用于电磁成型、液电成型、液电破碎，储能焊接，海底探矿以及生产高温等离子超强冲击磁场，强冲击光源、激光等装置中。

脉冲电容器一般为户内装置。

适用环境温度±40℃，海拔不超过1000米的地区使用。

脉冲电容器由于具体用途不同，结构上差别很大。

电容器的外壳有绝缘套筒、瓷套筒及钢板三种，部分圆标形电容器内部装有抗张器，用以补偿随油体积温度的变化。

主要技术参数"耦合电容器及电容分压器主要用于50HZ工频高压及超高压输电线路的载波通讯系统，用于电容式互感器中的电容分压器，用于过电压保护和其它类似的电容器。

"型号规格额定电压（kv）标称电容（uF）外形尺寸（长×宽×高）备注OW35/√3-0.0035 35/√3 0.0035 φ196×650OW35/√3-0.005 35/√3 0.005 φ196×650OW35/√3-0.0035H 35/√3 0.0035 φ196×650OW63/√3-0.0044H 63/√3 0.0044 φ345×310OW110/√3-0.01H 110/√3 0.01 φ375×1330OW110/√3-0.0066H 110/√3 0.0066 φ375×1330OW110/√3-0.02 110/√3 0.02 φ420×1340OW110/√3-0.02H 110/√3 0.02 φ420×1340OW220/√3-0.01 220/√3 0.01OW220/√3-0.01H 220/√3 0.01OW/√3-0.005 220/√3 0.005OW220/√3-0.005H 220/√3 0.005"断路器电容器并联连接于工频50HZ交流断路器断口上的断路器电容器。

"型号规格额定电压（kv）标称电容（uF）外形尺寸（长×宽×高）JW40-0.018 40 0.018 φ195×870JW40-0.018H 40 0.018 φ200×780JW40-0.015H 40 0.015 φ200×780JW60-0.015 60 0.015JW60-0.015H 60 0.015 φ200×650JW60/√3-0.018 60/√3 0.018 φ200×650JW90-0.002 90 0.002 φ247×1324JW90-0.0025 90 0.0025 φ210×1320"脉冲电容器脉冲电容器用于冲击电压发生器和冲击电流发生器及振荡回路等高压试验装置，"型号额定电压（KV）标称电容（uF）外型尺寸（长×宽×高）mm 重量（kg）备注MW1-500 1 500 380×110×855 29 分压低压臂MW1-1000 1 1000 330×135×855 52 分压低压臂MW3-200 3 200 372×143×480 23 分压低压臂MW5-190 5 190 360×150×935 60 分压低压臂MW8-20 8 20 380×110×475 22 分压低压臂MW35-3 35 3 380×110×850 48 分压低压臂MW50-0.1 50 0.1 380×110×498 23.5 分压低压臂MW220-0.1 220 0.1 φ410×820 40 分压低压臂MW4-50 4 50 302×122×405 22 冲击电流MW50-0.6 50 0.6 342×302×1640 225 冲击电流MW50-4 50 4 575×530×1035 364 冲击电流MWF50-3 50 3 400×328×930 146 连续脉冲MWF80-1 80 1 640×310×1000 240 连续脉冲MWF50-2.5 50 2.5 640×310×900 240 连续脉冲MWF40-2 40 2 330×155×1160 80 冲击电流MWF60-2 60 2 330×190×1400 111 冲击电流MWF30-18 30 18 310×310×1540 220 振荡回路MFF30-18 30 18 342×302×1408 246 振荡回路MWF40-0.03 40 0.03 φ185×210 8 整流滤波直流高压MWF50-0.08 50 0.08 φ290×320 16 整流滤波直流高压MW100-1 100 1 600×440×1360 460 整流滤波直流高压MW100-1.2 100 1.2 620×205×1310 206MW150-0.65 620×300×1970 440MW150-1 620×300×1970 440MWF200-0.2 φ630×820 300 冲击电压MWF220-0.25 φ630×850 320 冲击电"电热电容器电热电容器用于频率为40—4000HZ的电热设备系统中，以提高功率因素，改善回路的电压或频率等特性"型号电压（V）频率（HZ）容量（kvar）电容重量(KG)总电容1 2 3 4RWM0.5-180-1s 500 1000 180 114.59 28.65 28.65 28.65 28.65 25RWM0.5-360-1s 500 1000 360 229.2 57.3 57.3 57.3 57.3 27RWM0.5-125-2.5s 500 2500 125 31.38 7.96 7.96 7.96 7.96 25RWM0.5-250-2.5s 500 2500 250 63.66 15.92 15.92 15.92 15.92 25RWM0.75-180-1s 750 1000 180 50.93 12.73 12.73 12.73 12.73 25RWM0.75-360-1s 750 1000 360 101.9 25.46 25.46 25.46 25.46 27RFM0.75-360-1s 750 1000 360 101.9 25.46 25.46 25.46 25.46 15RFM0.75-720-1s 750 1000 720 203.7 50.93 50.93 50.93 50.93 30RFM0.75-1000-1s 750 1000 1000 282.9 70.74 70.74 70.74 70.74 48RFM1-720-0.5S 1000 500 720 229.2 57.3 57.3 57.3 57.3 60RFM1-1000-0.5S 1000 500 1000 318.3 79.6 79.6 79.6 79.6 90RFM1-720-1S 1000 1000 720 114.6 28.6 28.6 28.6 28.6 30RFM1-1000-1S 1000 1000 1000 159 39.79 39.79 39.79 39.79 48RWM0.375-125-2.5S 375 2500 125 56.59 14.15 14.15 14.15 14.15 25RWM0.375-250-2.5S 375 2500 250 113.18 28.29 28.29 28.29 28.29 25RWM0.375-250-2.5SB 375 2500 250 113.23 18.87 37.76 4.72 42.48 9.44 25RWM0.375-500-2.5S 375 2500 500 226.35 56.69 56.69 56.69 56.69 25RWM0.375-260-4S 375 4000 260 73.56 18.39 18.39 18.39 18.39 15RWM0.375-260-8S 375 8000 260 36.8 9.2 9.2 9.2 9.2 15RWM0.375-320-8S 375 8000 320 45.28 11.32 11.32 11.32 11.32 15RWM0.375-320-8SB 375 8000 320 45.29 7.55 15.1 1.89 16.99 3.78 15RWM0.75-320-8S 750 8000 320 11.32 2.83 2.83 2.83 2.83 15RWM0.75-320-8SB 750 8000 320 11.32 1.89 3.77 0.47 4.24 0.94 15交流滤波电容器主要用于交流50HZ滤波装置的调谐支路中。

合集下载

电容器使用说明

电容器使用说明

电容器使用说明1)名称:聚酯(涤纶)电容符号:(CL)电容量:40p--4uf额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2)名称:聚苯乙烯电容符号:(CB)电容量:10p--1uf额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3)名称:聚丙烯电容符号:(CBB)电容量:1000p--10uf额定电压:63--2000V主要特点:性能与聚苯相似但体积小,稳定性略差应用:代替大部分聚苯或云母电容,用于要求较高的电路 4)名称:云母电容符号:(CY)电容量:10p--0.1uf额定电压:100V--7kV主要特点:高稳定性,高可*性,温度系数小应用:高频振荡,脉冲等要求较高的电路5)名称:高频瓷介电容符号:(CC)电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6)名称:低频瓷介电容符号:(CT)电容量:10p--4.7uf额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7)名称:玻璃釉电容符号:(CI)电容量:10p--0.1uf额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200度)应用:脉冲、耦合、旁路等电路8)名称:铝电解电容符号:(CD)电容量:0.47--10000uf额定电压:6.3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9)名称:钽电解电容符号:(CA)铌电解电容(CN)电容量:0.1--1000uf额定电压:6.3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10)名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可根据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,广播电视设备等11)名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,广播接收机等12)名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13)名称:陶瓷介质微调电容器可变电容量:0.3--22p主要特点:损耗较小,体积较小应用:精密调谐的高频振荡回路14)名称:独石电容电容量大、体积小、可*性高、电容量稳定,耐高温耐湿性好等.应用范围:广泛应用于电子精密仪器.各种小型电子设备作谐振、耦合、滤波、旁路.容量范围:0.5PF--1UF耐压:二倍额定电压.独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0.2Uf,另一种叫II型,容量大,但性能一般.独石电容最大的缺点是温度系数很高,做振荡器的频漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.就温漂而言:独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小. 就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.15)安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kVⅢX2 ≤2.5kVⅡX3 ≤1.2kV——16)安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义安规电容的参数选择X电容,聚苯乙烯(薄膜乙烯)电容,从上面的贴子里也可以看到,聚苯乙烯的耐电压较高,适合EMI 电路的高压脉冲吸收作用.2.容量计算:一般两级X电容,前一级用0.47uF,第二基用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法.(电容容量的大小和电源的功率无直接关系)电解电容的设计,一点小经验:1.电解电容在滤波电路中根据具体情况取电压值为噪声峰值的1.2--1.5倍,并不根据滤波电路的额定值;2.电解电容的正下面不得有焊盘和过孔.3.电解电容不得和周边的发热元件直接接触.电路设计(4)铝电解电容分正负极,不得加反向电压和交流电压,对可能出现反向电压的地方应使用无极性电容.(5)对需要快速充放电的地方,不应使用铝电解电容器,应选择特别设计的具有较长寿命的电容器.(6)不应使用过载电压1.直流电压玉文博电压叠加后的缝制电压低于额定值.2.两个以上电解电容串联的时候要考虑使用平衡电阻器,使得各个电容上的电压在其额定的范围内.(9)设计电路板时,应注意电容齐防爆阀上端不得有任何线路,,并应留出2mm以上的空隙.(10)电解也主要化学溶剂及电解纸为易燃物,且电解液导电.当电解液与pc板接触时,可能腐蚀pc板上的线路.,以致生烟或着火.因此在电解电容下面不应有任何线路.(11)设计线路板向背应确认发热元器件不靠近铝电解电容电容的型号命名:1) 各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C.第二部分:用字母表示材料.第三部分:用数字表示分类.第四部分:用数字表示序号.2) 电容的标志方法:(1) 直标法:用字母和数字把型号、规格直接标在外壳上.(2) 文字符号法:用数字、文字符号有规律的组合来表示容量.文字符号表示其电容量的单位:P、N、u、m、F等.和电阻的表示方法相同.标称允许偏差也和电阻的表示方法相同.小于10pF的电容,其允许偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF.(3) 色标法:和电阻的表示方法相同,单位一般为pF.小型电解电容器的耐压也有用色标法的,位置*近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4) 进口电容器的标志方法:进口电容器一般有6项组成.第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系.第三项:温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示: 序号字母颜色允许偏差字母颜色温度系数1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -7505 H 棕 -30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红 -80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙 -150 YN -800~-5800备注:温度系数的单位10e -6/℃;允许偏差是 % .第四项:用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂.第五项:标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂.当有小数时,用R或P表示.普通电容器的单位是pF,电解电容器的单位是uF.第六项:允许偏差.用一个字母表示,意义和国产电容器的相同.也有用色标法的,意义和国产电容器的标志方法相同.3．电容的主要特性参数:(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般分为3级:I级±5%,II级±10%,III级±20%.在有些情况下,还有0级,误差为±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I 级——±5%;K——II级——±10%;M——III级——±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可*工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ① 铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感.它适用于温度变化不大、工作频率不高(不高于25kHz)的场合,可用于低频滤波.铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险.与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势.但是,它的工作电压较低.② 纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大.它适用于电容量不大、工作频率不高(如1MHz以下)的场合,可用于低频滤波和旁路.使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响.③ 云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定.它适用于电容量小、工作频率高(频率可达500MHz)的场合,用于高频滤波、旁路、去耦.但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的.④ 聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定.它适用于要求频率稳定性高的场合,可用于高频滤波、旁路、去耦.。

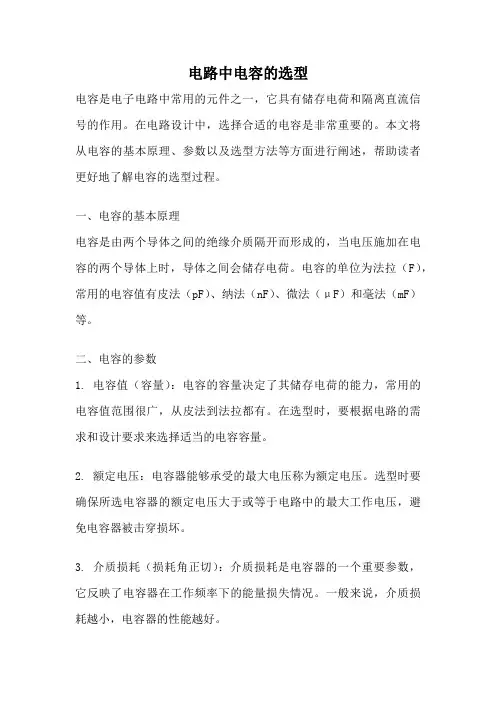

电路中电容的选型

电路中电容的选型

电路中电容的选型电容是电子电路中常用的元件之一，它具有储存电荷和隔离直流信号的作用。

在电路设计中，选择合适的电容是非常重要的。

本文将从电容的基本原理、参数以及选型方法等方面进行阐述，帮助读者更好地了解电容的选型过程。

一、电容的基本原理电容是由两个导体之间的绝缘介质隔开而形成的，当电压施加在电容的两个导体上时，导体之间会储存电荷。

电容的单位为法拉（F），常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。

二、电容的参数1. 电容值（容量）：电容的容量决定了其储存电荷的能力，常用的电容值范围很广，从皮法到法拉都有。

在选型时，要根据电路的需求和设计要求来选择适当的电容容量。

2. 额定电压：电容器能够承受的最大电压称为额定电压。

选型时要确保所选电容器的额定电压大于或等于电路中的最大工作电压，避免电容器被击穿损坏。

3. 介质损耗（损耗角正切）：介质损耗是电容器的一个重要参数，它反映了电容器在工作频率下的能量损失情况。

一般来说，介质损耗越小，电容器的性能越好。

4. 介质材料：电容器的介质材料也是选型时需要考虑的因素之一。

常见的介质材料有陶瓷、聚酯、聚丙烯等，每种材料都有其特点和适用范围。

三、电容的选型方法1. 根据电容值选择：根据电路的需求和设计要求，确定所需的电容值范围，然后选择合适的电容容量。

一般来说，选型时应选择离所需电容值最近的标准值。

2. 根据额定电压选择：根据电路中的最大工作电压确定所需的额定电压，并选择额定电压大于或等于该值的电容器。

3. 根据介质损耗选择：根据电路的工作频率和对电容器性能的要求，选择介质损耗较小的电容器。

4. 考虑尺寸和成本：电容器的尺寸和成本也是选型时需要考虑的因素。

对于空间受限的应用，要选择尺寸较小的电容器；对于成本敏感的应用，要选择价格较低的电容器。

四、电容的应用举例1. 滤波电路：电容器可以用来滤除电路中的高频噪声，保证信号的纯净度。

2. 耦合电容：电容器可以用来耦合两个电路，将一个电路的信号传递到另一个电路中。

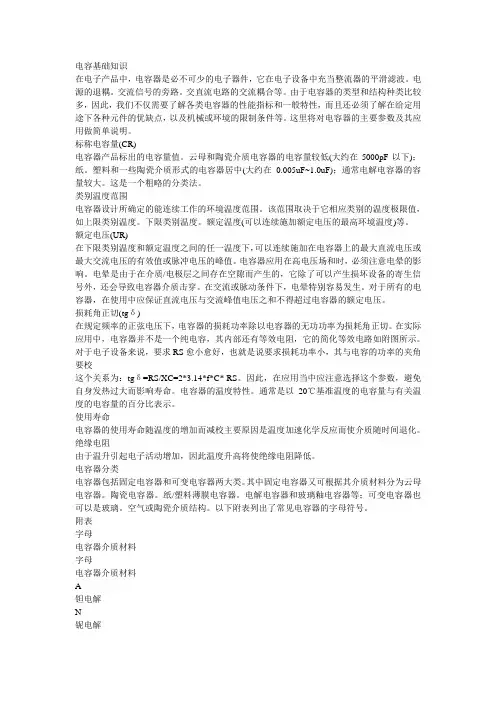

电容基础知识

电容基础知识

电容基础知识在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波。

电源的退耦。

交流信号的旁路。

交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。

这里将对电容器的主要参数及其应用做简单说明。

标称电容量(CR)电容器产品标出的电容量值。

云母和陶瓷介质电容器的电容量较低(大约在5000pF以下)；纸。

塑料和一些陶瓷介质形式的电容器居中(大约在0.005uF~1.0uF)；通常电解电容器的容量较大。

这是一个粗略的分类法。

类别温度范围电容器设计所确定的能连续工作的环境温度范围。

该范围取决于它相应类别的温度极限值，如上限类别温度。

下限类别温度。

额定温度(可以连续施加额定电压的最高环境温度)等。

额定电压(UR)在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。

电容器应用在高电压场和时，必须注意电晕的影响。

电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。

在交流或脉动条件下，电晕特别容易发生。

对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。

损耗角正切(tgδ)在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。

在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。

对于电子设备来说，要求RS愈小愈好，也就是说要求损耗功率小，其与电容的功率的夹角要校这个关系为：tgδ=RS/XC=2*3.14*f*C* RS。

因此，在应用当中应注意选择这个参数，避免自身发热过大而影响寿命。

电容器的温度特性。

通常是以20℃基准温度的电容量与有关温度的电容量的百分比表示。

脉冲高压电容

脉冲高压电容

脉冲高压电容脉冲高压电容是一种特殊的电容器，它在电子设备和工业应用中起着重要的作用。

本文将介绍脉冲高压电容的定义、工作原理、应用领域以及相关注意事项。

脉冲高压电容是一种具有较高电压承受能力的电容器。

它的主要特点是能够承受较高的电压脉冲，同时具有较低的电阻和电感。

脉冲高压电容通常由两个金属板之间的绝缘材料（如聚丙烯膜或聚乙烯膜）组成。

这种设计能够在电压变化较大的情况下提供稳定的电容值。

脉冲高压电容的工作原理是基于电场储能原理。

当电容器两端施加电压时，电场会在两个金属板之间形成。

由于绝缘材料的特性，电场储存在电容器中。

当需要释放电场储能时，电容器会通过导线将电荷传递到负载电路中，从而实现能量传输。

脉冲高压电容在不同领域有着广泛的应用。

在电子设备中，脉冲高压电容常用于电源滤波、脉冲功率放大和能量存储等方面。

在雷达系统中，脉冲高压电容用于脉冲发生器和高压电源。

此外，脉冲高压电容还广泛应用于医疗设备、激光器、电子显微镜和电力系统中。

在使用脉冲高压电容时，需要注意以下几点。

首先，要选择合适的电容值和额定电压，以满足具体应用需求。

其次，要正确安装和连接电容器，确保电路连接可靠。

此外，要避免超过电容器的额定电压，以防止电容器损坏。

最后，定期检查电容器的工作状态，及时更换老化或损坏的电容器。

脉冲高压电容是一种具有较高电压承受能力的电容器，广泛应用于电子设备和工业领域。

它通过电场储能原理实现能量传输，具有稳定的电容值和较低的电阻电感。

在使用脉冲高压电容时，需要注意选择合适的规格和额定电压，正确安装和连接，并定期检查工作状态。

脉冲高压电容的应用将进一步推动电子技术和工业领域的发展。
