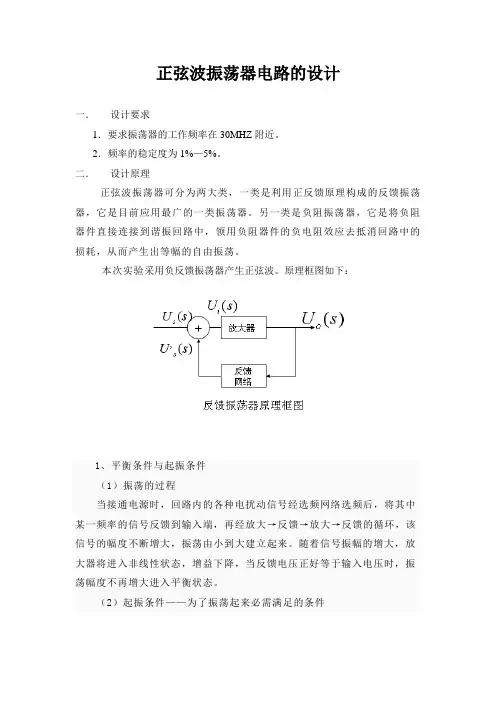

正弦波振荡器电路的设计一.设计要求1.要求振荡器的工作频率在30MHZ附近。
2.频率的稳定度为1%—5%。
二.设计原理正弦波振荡器可分为两大类,一类是利用正反馈原理构成的反馈振荡器,它是目前应用最广的一类振荡器。
另一类是负阻振荡器,它是将负阻器件直接连接到谐振回路中,领用负阻器件的负电阻效应去抵消回路中的损耗,从而产生出等幅的自由振荡。
本次实验采用负反馈振荡器产生正弦波。
原理框图如下:1、平衡条件与起振条件(1)振荡的过程当接通电源时,回路内的各种电扰动信号经选频网络选频后,将其中某一频率的信号反馈到输入端,再经放大→反馈→放大→反馈的循环,该信号的幅度不断增大,振荡由小到大建立起来。
随着信号振幅的增大,放大器将进入非线性状态,增益下降,当反馈电压正好等于输入电压时,振荡幅度不再增大进入平衡状态。
(2)起振条件——为了振荡起来必需满足的条件由振荡的建立过程可知,为了使振荡器能够起振,起振之初反馈电压Uf 与输入电压Ui 在相位上应同相(即为正反馈);在幅值上应要求Uf >Ui ,即:起振条件:2T K F n ψψψπ=+=|()|1T jw KF => (3)平衡条件——为维持等幅振荡所需满足的条件振幅平衡条件:|()|1T jw KF == 相位平衡条件 :2T K F n ψψψπ=+=其中n=0,1,2,3…2、稳定条件振荡器工作时要处于稳定平衡状态,既要振幅稳定,而且相位要稳定。
振幅稳定条件:AF 与Ui 的变化方向相反。
相位稳定条件:相位与频率的变化方向相反三. 设计步骤 1.选定电路形式。
选择电容反馈式的改进型振荡器——克拉泼振荡器。
下图是克拉泼振荡器的交流等效电路。
它是用电感L 和电容C3的串联电路构成,且C3<<C1,C2。
C1C2L1C3.此回路的总电容C 只要由C3决定,因为C1,C2和并联对电路总电容的影响很小。
所以电路的振荡角频率为10311LC LC ωω≈== 反馈系数12C F C = 振荡器频率取32MHZ ,则C3电容取50PF ,电感L1取500nH 。
正弦波振荡器的设计高频电子线路课程设计
正弦波振荡器是一种能够产生正弦波的振荡器,在电子线路设计中非常重要。
它有着
广泛的应用,如信号源、调制器和解调器等。
本文主要介绍电子工程中一种高频正弦波振
荡器的设计原理。
正弦波振荡器的设计需要考虑的因素很多,其中比较重要的参数有振荡频率、可靠性、污染物、灵敏度和稳定性等。
综合以上几个参数可以构建出一个满足要求的正弦波振荡器。
实现正弦波振荡器的设计,首先需要搭建电路,电路框图如下所示:
(图)
这是一个普通的多级高频正弦波振荡电路。
它包括四个级别,分别是上放大级、下放
大级、延迟级和信号调节级。
由于这个电路有两个放大级,其频率可以调节范围比较大,但最大的频率不能超过2GHz。
像栅极电容器、延迟电阻等元件可用来控制和调节振荡频率。
这些元件不仅可提升振荡频率,而且还可以降低振荡振幅,以及改善振荡器的可靠
性和稳定性。
正弦波振荡器的设计是一项有趣的研究课题。
它可以满足工业和商业应用的各种需求,正弦波的清晰度和稳定度也极大地增强了电子设备的可靠性。
高频正弦波振荡器的设计原
理完全可以参考上文的框图,依据电路的架构结合参数,可以根据不同的特性需求进行振
荡电路的搭建。
具体实施方法还需要实验进行最后的优化,以获得更好的设计效果。
正弦波振荡器振荡器——就是自动地将直流能量转换为具有一定波形参数的交流振荡信号的装臵。
和放大器一样也是能量转换器。
它与放大器的区别在于,不需要外加信号的激励,其输出信号的频率,幅度和波形仅仅由电路本身的参数决定。
应用范围:在发射机、接收机、测量仪器(信号发生器)、计算机、医疗、仪器乃至电子手表等许多方面振荡器都有着广泛的应用。
主要技术指标:1.振荡频率f及频率范围2.频率稳定度:调频广播和电视发射机要求:10-5~10-7左右标准信号源:10-6~10-12要实现与火星通讯:10-11要为金星定位:10-123.振荡的幅度和稳定度一、反馈式振荡器的工作原理1.反馈振荡器的组成反馈振荡器由放大器和反馈网络两大部分组成。
反馈型振荡器的原理框图如图4-1所示。
由图可见, 反馈型振荡器是由放大器和反馈网络组成的一个闭合环路, 放大器通常是以某种选频网络(如振荡回路)作负载, 是一调谐放大器, 反馈网络一般是由无源器件组成的线性网络。
自激振荡:没有外加输入信号,但输出端有一定幅度的电压.oU输出,即实现了自激振荡。
自激振荡只可在某一频率上产生,不能在其它频率上产生。
当接通电源时,回路内的各种电扰动信号经选频网络选频后,将其中某一频率的信号反馈到输入端,再经放大→反馈→放大→反馈的循环,该信号的幅度不断增大,振荡由小到大建立起来。
随着信号振幅的增大,放大器将进入非线性状态,增益下降,当反馈电压正好等于输入电压时,振荡幅度不再增大进入平衡状态。
2. 反馈式正弦振荡器分类LC 振荡器 RC 振荡器 石英晶体振荡器 3. 平衡和起振条件 (1)平衡条件平衡状态——反馈电压.f U 等于.i U 时,振荡器能维持等幅振荡,且有稳定的电压输出,称此时电路达到平衡状态看电路可知:电压放大系数...io U A U =反馈系数:..f .oU F U =达到平衡状态时:..f i U U =则平衡条件为:......f f ....i i1o o o o U U U UAF U U U U ∙∙===而根据数学中复数分析:..A F A F ϕϕ∠+=AF 可得出振幅平衡条件为:AF =1相位平衡条件为:A F A F ϕϕϕϕ∠++==+ 2(0123.......)n n π=、、、 (2)起振条件——为了振荡器振荡起来必需满足的条件由振荡的建立过程可知,为了使振荡器能够起振,起振之初反馈电压U f 与输入电压Ui 在相位上应同相(即为正反馈);在幅值上应要求U f >U i , 即:振幅起振条件:AF >1相位起振条件:A F A F ϕϕϕϕ∠++==+ 2(0123.......)n n π=、、、4. 主要性能指标(1)振荡器的平衡稳定条件平衡状态有稳定平衡和不稳定平衡,振荡器工作时要处于稳定平衡状态。
正弦波振荡器的组成
正弦波振荡器主要由四部分组成:放大电路、选频网络、反馈网络和稳幅电路。
其中,放大电路用于提供足够的增益,以补偿振荡过程中的能量损失;选频网络用于选择特定的振荡频率,使振荡器只在该频率下产生振荡;反馈网络则将输出信号的一部分反馈到输入端,与输入信号叠加,形成正反馈,从而维持振荡;稳幅电路则用于控制振荡幅度,使其保持稳定。
正弦波振荡器可以分为两大类:一类是利用反馈原理构成的反馈振荡器,它是应用最广的一类振荡器;另一类是负阻振荡器,它将负阻抗元件直接连接到谐振回路中,利用负阻器件的负阻抗效应去抵消回路中的损耗,从而产生出正弦波振荡。
此外,正弦波振荡器还可以根据使用的元件不同,分为LC振荡器、RC 振荡器和由这三种元件组成的复合振荡器。
其中,LC振荡器由电感(L)和电容(C)组成,可以产生高频振荡;RC振荡器由电阻(R)和电容(C)
组成,可以产生低频振荡;而复合振荡器则结合了LC和RC振荡器的特点,可以在一定范围内调节振荡频率。
总之,正弦波振荡器是一种能够产生稳定正弦波信号的电子电路,其组成包括放大电路、选频网络、反馈网络和稳幅电路等部分,可以根据不同的应用需求选择不同的元件类型和电路结构。
