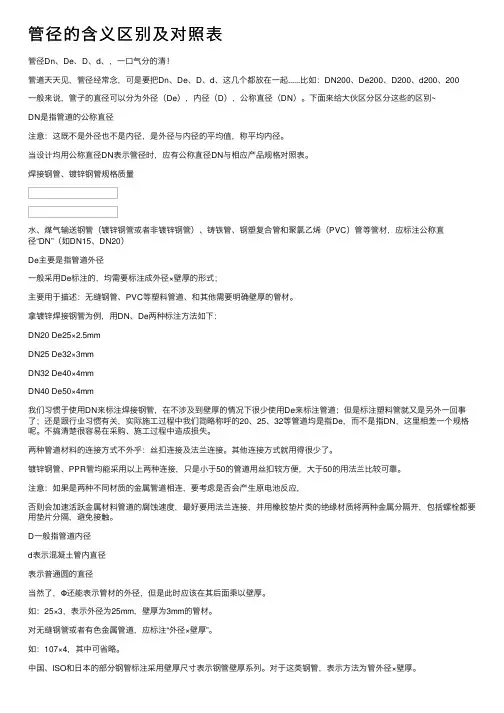

管径的含义区别及对照表管径Dn、De、D、d、，⼀⼝⽓分的清！管道天天见，管径经常念，可是要把Dn、De、D、d、这⼏个都放在⼀起......⽐如：DN200、De200、D200、d200、200⼀般来说，管⼦的直径可以分为外径（De），内径（D），公称直径（DN）。
下⾯来给⼤伙区分区分这些的区别~DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
当设计均⽤公称直径DN表⽰管径时，应有公称直径DN与相应产品规格对照表。
焊接钢管、镀锌钢管规格质量⽔、煤⽓输送钢管（镀锌钢管或者⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN20）De主要是指管道外径⼀般采⽤De标注的，均需要标注成外径×壁厚的形式；主要⽤于描述：⽆缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使⽤DN来标注焊接钢管，在不涉及到壁厚的情况下很少使⽤De来标注管道；但是标注塑料管就⼜是另外⼀回事了；还是跟⾏业习惯有关，实际施⼯过程中我们简略称呼的20、25、32等管道均是指De，⽽不是指DN，这⾥相差⼀个规格呢。
不搞清楚很容易在采购、施⼯过程中造成损失。
两种管道材料的连接⽅式不外乎：丝扣连接及法兰连接。
其他连接⽅式就⽤得很少了。
镀锌钢管、PPR管均能采⽤以上两种连接，只是⼩于50的管道⽤丝扣较⽅便，⼤于50的⽤法兰⽐较可靠。
注意：如果是两种不同材质的⾦属管道相连，要考虑是否会产⽣原电池反应，否则会加速活跃⾦属材料管道的腐蚀速度，最好要⽤法兰连接，并⽤橡胶垫⽚类的绝缘材质将两种⾦属分隔开，包括螺栓都要⽤垫⽚分隔，避免接触。
D⼀般指管道内径d表⽰混凝⼟管内直径表⽰普通圆的直径当然了，Φ还能表⽰管材的外径，但是此时应该在其后⾯乘以壁厚。
德标与国标对照表德标与国标对照表德国标准（DIN）和中国国家标准（GB）是两个不同国家的标准化组织所制定的标准。
虽然有相似之处，但在某些领域有所不同。
以下是德标与国标的对照表。
一、电气工程1. 电线和电缆德标：DIN VDE 0250国标：GB 50232. 无绝缘导体德标：DIN EN 60228国标：GB/T 39563. 低压电器德标：DIN EN 60 439-1 国标：GB 14048.14. 高压开关设备德标：DIN 43620国标：GB 19845. 潜水电泵德标：DIN 24255国标：GB/T 281-2004二、机械工程1. 标准零件德标：DIN 931/1国标：GB/T 57822. 对焊接德标：DIN 8563/1-3国标：GB/T 985-1998 3. 货物运输德标：DIN 15185国标：GB/T 121834. 机床德标：DIN 863国标：GB/T 108605. 尺寸公差德标：DIN EN ISO 2768 国标：GB/T 1804-2000 三、建筑工程1. 路面标准德标：DIN 18035国标：GB 504872. 接缝放样德标：DIN 18202国标：GB 505813. 钢筋连接德标：DIN 1045国标：GB 14994. 建筑钢材德标：DIN 488国标：GB/T 706-1988 5. 水泥制品德标：DIN 18550国标：GB/T 11785以上是德标与国标的对照表，可以看到，在不同领域，德标与国标相比有些区别。
因此，在进行相关工程和产品设计时，需要根据当地标准进行设计和生产，以满足当地需求。
德标、欧标、国际、国标对照表 —— DIN EN ISO GB对照表新德标旧德标 英文名 中文名 国标 DIN EN ISO 4014DIN 931-1 Hexagon head bolts -Product grades A and B(ISO 4014:1999) 六角头螺栓 GB/T 5782-2000 DIN EN ISO 4016DIN 601 Hexagon head bolts - Product grade C(ISO 4016:1999) 六角头螺栓 C 级 GB/T 5780-2000 DIN EN ISO 4017DIN 933 Hexagon head screws -Product grade A and B (ISO 4017:1999) 六角头螺栓 全螺纹 GB/T 5783-2000 DIN EN ISO 4018DIN 558 Hexagon head screws -Product grade C (ISO 4018:1999) 六角头螺栓 全螺纹 C 级 GB/T 5781-2000 DIN EN ISO 8676DIN 961 Hexagon head screws with metric fine pitch thread -Product grade A and B(ISO 8676:1999) 六角头螺栓 细牙 全螺纹 GB/T 5786-2000 DIN EN ISO 8765DIN 960 Hexagon head bolts with fine pitch thread -Product grades A and B(ISO 8765:1999) 六角头螺栓 细牙 GB/T 5785-2000 DIN EN ISO 4032DIN 934 Hexagon nuts,style 1-Product grades A and B(ISO: 4032:1999) 1型六角螺母 GB/T 6170-2000 DIN EN ISO 4033Hexagon nuts,style 2-Product grades A and B(ISO: 4033:1999) 2型六角螺母 GB/T 6175-2000 DIN EN ISO 4034DIN 555 Hexagon nuts -Product grade C (ISO 4034:1999) 六角螺母 C 级 GB/T 41-2000 DIN EN ISO 4035DIN 439-2 Hexagon thin nuts(chamfered)-Product grade A and B (ISO 4035:1999) 六角薄螺母 GB/T 6172.1-2000 DIN EN ISO 4036DIN 439-1 Hexagon thin nuts - Product grade B(unchamfered)(ISO 4036:1999) 六角薄螺母 无倒角 GB/T 6174-2000 DIN EN ISO 8673DIN 934| DIN 971-1 Hexagon nuts,style 1,with metric fine pitch thread - Product grades A and B (ISO 8673:1999) 1型六角螺母 细牙 GB/T 6171-2000 DIN EN ISO 8674DIN 971-2 Hexagon nuts,style 2,with metric fine pitch thread - Product grades A and B (ISO 8674:1999) 2型六角螺母 细牙 GB/T 6176-2000 DIN EN ISO 8675 DIN 439-2 Hexagon thin nuts with metric fine pitch thread -Product grades A and B (ISO 8675:1999)六角薄螺母 细牙GB/T 6173-2000DIN EN ISO 4762DIN 912 Hexagon socket head cap screws(ISO 4762:1997) 内六角圆柱头螺钉 GB/T 70.1-2000 DIN EN ISO 7380Hexagon socket button head sxrews (ISO 7380:1997) 内六角平圆头螺钉 GB/T 70.2-2000 DIN EN ISO 10642DIN 7991 Hexagon socket countersunk head screws (ISO 10642:1997) 内六角沉头螺钉 GB/T 70.3-2000 DIN EN ISO 1207DIN 84 Slotted cheese head screws-Product grade A(ISO 1207:1992) 开槽圆柱头螺钉 GB/T 65-2000 DIN EN ISO 1580DIN 85 Slotted pan head screws-Product grade A(ISO 1580:1994) 开槽盘头螺钉 GB/T 67-2000 DIN EN ISO 2009DIN 963 Slotted countersunk flat head screws(common head style)(ISO 2009:1994) 开槽沉头螺钉 GB/T 68-2000 DIN EN ISO 2010DIN 964 Countersunk slotted raised head screws(common head style)-Produce grade A(ISO 2010:1994) 开槽半沉头螺钉 GB/T 69-2000 DIN EN ISO 7045DIN 7985 Pan head screws with type H or type Z cross recess-Product grade A(ISO 7054:1994) 十字槽盘头螺钉 GB/T 818-2000 DIN EN ISO 7046-1DIN 965 Countersunk flat head screws (common head style)with type H or type Z cross recess,product grade A-Part 1:Steel of property class 4.8(ISO 7046-1:1994)十字槽盘头螺钉 第1部分：钢4.8级 GB/T 819.1-2000DIN EN ISO 7046-2DIN 965 Cross recessed countersunk flat head screws (common head style),product grade A-Part2:Steel of property class 8.8,stainless steel and nonferous metals(ISO 7046-2:1990)十字槽沉头螺钉 第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3 GB/T 819.2-1997DIN EN ISO 7047DIN 966 Countersunk raised head screws (common head style) with type H or type Z cross recess-Product grade A(ISO 7047:1994) 十字槽半沉头螺钉 GB/T 820-2000 DIN EN ISO 7048Cross recessed cheese head screws (ISO 7048:1998) 十字槽圆柱头螺钉 GB/T 822-2000 DIN EN ISO 10644Screw and washer assemblies with plain washers-Washer hardness classes 200HV and 300HV(ISO 10644:1998) 螺栓或螺钉和平垫圈组合件 GB/T 9074.1-2002 DIN EN ISO 10510Tapping screw and washer assemblies with plain washers(ISO 10510l:1999)自攻螺钉和平垫圈组合件 GB/T 9074.18-2002 IDN EN ISO 15480 Hexagon washer head drilling screws with tapping screws thread (ISO 15480:1999)六角凸缘自钻自攻螺钉 GB/T 15856.5-2002IDN EN ISO 15481Cross recessed pan head drilling screws with tapping screw thread(ISO 15481:1999) 十字槽盘头自钻自攻螺钉 GB/T 15856.1-2002 IDN EN ISO 15482Cross recessed countersunk head drilling screws with tapping screw thread (ISO 15482:1999) 十字槽沉头自钻自攻螺钉 GB/T 15856.2-2002 IDN EN ISO 15483Cross recessed raised countersunk head drilling screws with tapping screw thread(ISO 15483:1999) 十字槽半沉头自钻自攻螺钉 GB/T 15856.3-2002 DIN EN ISO 10669Plain washers for tapping screw and washer assemblies - Normal and large series - Product grade A （ISO 10669:1999) 平垫圈 用于自攻螺钉和垫圈组合件 GB/T 97.5-2002 DIN EN ISO 10673Plain washers for screw and washer assemblies -Small,normal and large series - Product grade A (ISO 10673:1998) 平垫圈 用于螺钉和垫圈组合件 GB/T 97.4-2002 DIN EN ISO 2338DIN 7 Parallel pins,of unhardened steel and austenitic stainless steel(ISO 2338:1997) 圆柱销 不淬硬钢和奥氏体不锈钢 GB/T 119.1-2000DIN EN ISO 8733DIN 7979 Parallel pins whit internal thread,of unhardened steel and austenitic stainless steel(ISO 8733:1997) 内螺纹圆柱销 不淬硬钢和奥氏体不锈钢 GB/T 120.1-2000DIN EN ISO 8734DIN 6325 Parallel pins,of hardened steel or martensitic stainless steel(Dowel pins)(ISO 8734:1997) 圆柱销 淬硬钢和马氏体不锈钢 GB/T 119.2-2000DIN EN ISO 8735DIN 7979 Parallel pins with internal thread,of hardened steel and martensitic stainless steel(ISO 8735:1997) 内螺纹圆柱销 淬硬钢和马氏体不锈钢 GB/T 120.2-2000DIN EN ISO 8748DIN 7344 Spring-type straight pins,coiled,heavy duty (ISO 8748:1997) 弹性圆柱销 卷制 重型 GB/T 879.3-2000DIN EN ISO 8750DIN 7343 Spring-type straight pins,coiled,standard duty (ISO 8750:1997) 弹性圆柱销 卷制 标准型 GB/T 879.4-2000DIN EN ISO 8751Spring-type straight pins,coiled,light duty （ISO 8751:1997) 弹性圆柱销 卷制 轻型 GB/T 879.5-2000DIN EN ISO 8752DIN 1481 Spring-type straight pins,slotted,heavy duty (ISO 8752:1997) 弹性圆柱销 直槽 重型 GB/T 879.1-2000DIN EN ISO 13337DIN 7346 Spring-type straight pins,slotted,light duty (ISO 13337:1997) 弹性圆柱销 直槽 轻型 GB/T 879.2-2000DIN EN ISO 1234 DIN 94 Split pins （ISO1234:1997) 开口销 GB/T 91-2000DIN EN ISO 7089Plain washers-Normal series-Product grade A 平垫圈 A 级 GB/T 97.1-2002 DIN EN ISO 7090Plain washers,chamfered-Normal series-Product grade A(ISO 7090:2000) 平垫圈 倒角型 A 级 GB/T 97.2-2002 DIN EN ISO 7091Plain washers-Normal series-Product grade C(ISO 7091:2000) 平垫圈 C 级 GB/T 95-2002 DIN EN ISO 7092Plain washers-Small series-Product grade A(ISO 7092:2000) 小垫圈 A 级 GB/T 848-2002 DIN EN ISO 7093-1Plain washers-Large series-Part 1: Product grade A(ISO 70931-1:2000) 大垫圈 A 级 GB/T 96.1-2002 DIN EN ISO 7093-2Plain washers-Normal series-Part 3: Product grade C(ISO 70936-2:2000) 大垫圈 C 级 GB/T 96.2-2002 DIN EN ISO 7094Plain washers-Extra large series -Product grade C(ISO 7094:2000) 特大垫圈 C 级 GB/T 5287-2002 DIN EN ISO 7040DIN 982| DIN 6924 Prevailing torque type hexagon nuts (with non-metallic insert),style 1 -Property classes 5,8 and 10(ISO 7040:1997)1型非金属嵌件六角锁紧螺母 GB/T 889.1-2000DIN EN ISO 7042DIN 980| DIN 6925 Prevailing torque type all-metal hexagon nuts,style 2 - Property classes 5,8, 10 and 12(ISO 7042:1997) 2型全金属六角锁紧螺母 GB/T 6185.1-2000 DIN EN ISO 7719Prevailing torque type all-metal hexagon nuts,style 1- Property classes 5,8 and 10(ISO 7719:1997) 1型全金属六角锁紧螺母 GB/T 6184-2000 DIN EN ISO 10511DIN 985 Prevailing torque type hexagon thin nuts (with non-metallic insert )(ISO 10511:1997) 非金属嵌件六角锁紧薄螺母 GB/T 6072.2-2000 DIN EN ISO 10512DIN 982| DIN 6924 Prevailing torque type hexagon nuts (with non-metallic insert),style 1,with metric fine pitch thread-Property classes 6,8 and 10(ISO 10512:1997) 1型非金属嵌件六角锁紧螺母 细牙 GB/T 889.2-2000DIN EN ISO 10513 DIN 980|DIN 6925 Prevailing torque type all-metal hexagon nuts,style 2,with metric fine pitch thread - Property classes 8,10 and 12(ISO 10513:1997)2型全金属六角锁紧螺母 细牙 GB/T 6185.2-2000。

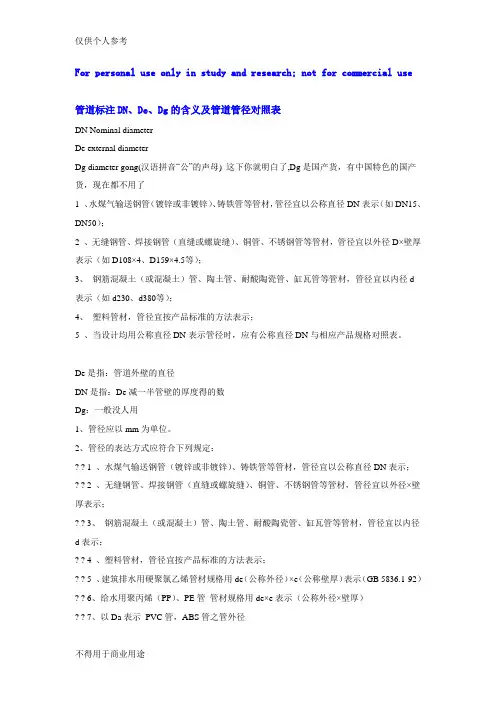

For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
