《液压气动技术(本科必修)》2018期末试题及答案

项目一液压传动基础任务一认识液压传动鉴定与评价一、请回答下列问题1．何谓液压传动?其基本工作原理是怎样的？液压传动是指以液体作为传动介质，利用液体的压力能实现运动和动力传递的传动方式。

液压传动的工作原理是：以受压液体作为工作介质，通过液压元件密封容积的变化来传递运动；通过系统内部受压液体的压力来传递动力；液压传动系统工作时，可以通过对液体的压力、流量和方向的控制与调节来满足工作部件在力、速度和方向上的要求。

2．指出液压传动与机械传动的两个相同点和两个不同点？相同点：输入小力输出大力；便于实现自动化不同点：可以自行润滑；传动平稳，可以频繁换向3．液压系统有那几个部分组成？液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。

4．液压传动的优点非常突出，是否可以取得机械传动？为什么？不能取代。

因为各有优缺点，相互补充。

5. 据你观察和了解，哪些机电设备上采用了液压传动技术？磨床，加工中心，注塑机等。

二、判断下列说法的对错（正确画√，错误画×）。

1．机械传动、电气传动和流体传动是工程中常见的传动方式。

（√）2．液压传动实际上是一种力向另一种力的传递。

（×）3．液压传动适用于大功率、自动化程度高、无级调速和传动比准确的场合。

（×）4．液压传动系统中的执行元件能将机械能转换为压力能。

（ ×）三、请将正确的答案填入括号中1．液压传动系统的组成部分包括( D ) 。

A 、能源装置B 、执行装置C 、控制调节装置D 、工作介质2． 液压辅助元件不包括(D ) 。

A 、蓄能器B 、过滤器C 、油箱D 、电机3．液压传动系统中的动力元件是（ A ）。

A 、液压泵B 、液压缸C 、液压阀D 、油箱4. 液压系统中的能量转换元件不包括（ C ）。

A 、液压泵B 、液压缸C 、液压阀D 、液压马达任务二 确定液压千斤顶的输出力鉴定与评价一、请回答下列问题1．静止的液体受到那些力的作用？静止液体所受的力除液体重力外还有液面上作用的外加压力2．静止的液体中，压力与深度呈现什么样的关系？深度越深压力越大，呈线性关系。

液压与气压传动期末复习题十套含答案液压与气压传动期末复习题十套含答案液压和气动传动模拟测试1一、单选题（这个大问题有10个子问题，每个子问题2分，总共20分）每个子问题中列出的四个选项中只有一个符合问题的要求。

请在问题后括号内填写代码。

选择错误、多次选择或没有选择都没有意义。

1.在减压回路中，减压阀调定压力为pj，溢压阀调定压力为py，主油路暂不工作，二次回路的负载压力为pl。

若py＞pj＞pl，减压阀阀口状态为：【d】a、阀口处于小开度减压工作状态b.阀口处于完全关闭状态，不允许油流通过阀口c、阀口基本关闭，但仍允许少量机油通过阀口流向先导阀。

D.阀口全开，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【d】a、齿轮啮合线间隙B.泵体内壁（孔）与齿顶圆间隙C.传动轴与轴承间隙D.齿轮两侧与端盖间隙3.影响液压泵容积效率下降的主要原因[D]a.工作压力b.内摩擦力c.工作腔容积变化量d.内泄漏4.当单杆活塞液压缸差动连接时，如果V3=V2，活塞与螺钉直径的比率应为[b]a.1bc.d.25.在外反馈限压式变量叶片泵q―p特性曲线中，确定曲线拐点b处的工作压力值由【c】a、改变工作压力B.调整流量调节螺钉C.调整弹簧预载收缩D.更换不同刚度的弹簧6.流经固定平行平板缝隙的流量与缝隙值的（a）成正比。

【】a.一次方b.1/2次方c.二次方d.三次方7.液压泵出口有两个减压阀，调节压力分别为5MPa和10MPa，并联连接。

泵的出口压力为：[a]a.5mpab.10mpac.15mpad.20mpa第1页，共62页液压与气压传动8.如图所示，对于液压回路，溢流阀设定的压力为5MPa，减压阀设定的压力为1.5MPa，活塞移动时的负载压力为1MPa，忽略其他压力损失，活塞接触止动铁后a处的压力为[b]a.1mpab.1.5mpac.5mpad.6mpa9.液压系统图中所示系统中溢流阀的功能为：[C]A.作为背压阀B.作为溢流阀C.作为安全阀D.作为卸荷阀10.由图中所示的双向插装阀组成的方向控制阀为：[D]a.单向阀b.二位二通阀c.二位三通阀d.二位四通阀二、问答题（本大题共5个小题，每个小题6分，共30分）1.解释溢流阀的压力流量特性。

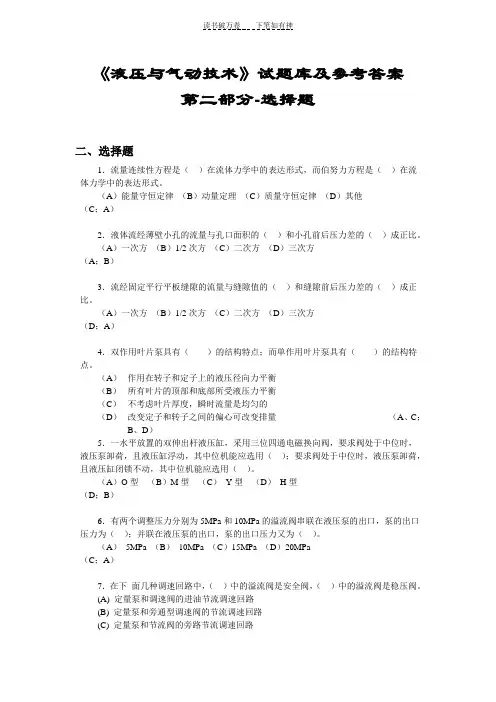

《液压与气动技术》试题库及参考答案第二部分-选择题二、选择题1．流量连续性方程是（）在流体力学中的表达形式，而伯努力方程是（）在流体力学中的表达形式。

（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他（C；A）2．液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方（A；B）3．流经固定平行平板缝隙的流量与缝隙值的（）和缝隙前后压力差的（）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方（D；A）4．双作用叶片泵具有（）的结构特点；而单作用叶片泵具有（）的结构特点。

（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量（A、C；B、D）5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。

（A）O型（B）M型（C）Y型（D）H型（D；B）6．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出口，泵的出口压力又为（）。

（A）5MPa （B）10MPa （C）15MPa （D）20MPa（C；A）7．在下面几种调速回路中，（）中的溢流阀是安全阀，（）中的溢流阀是稳压阀。

(A) 定量泵和调速阀的进油节流调速回路(B) 定量泵和旁通型调速阀的节流调速回路(C) 定量泵和节流阀的旁路节流调速回路(D) 定量泵和变量马达的闭式调速回路（B、C、D ；A ）8．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（）顺序阀作平衡阀，而在变重力负载情况下，采用（）顺序阀作限速锁。

（A）内控内泄式（B）内控外泄式（C）外控内泄式D）外控外泄式（B；D）9．顺序阀在系统中作卸荷阀用时，应选用（）型，作背压阀时，应选用（）型。

一、填空题1、液压传动是以液体为工作介质进行能量传递的一种形式。

2、液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质五部分组成。

3、液压泵按结构特点一般可分为齿轮泵、叶片泵、柱塞泵三类泵。

4、液压控制阀按用途不同分为方向控制阀、压力控制阀、速度控制阀三大类。

5、三位换向阀的常态为是中位，按其各油口连通方式不同常用的有O 、P 、M 、H 、Y 五种机能。

6、节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路, 即进油路节流调速、回油路节流调速、旁油路节流调速三种形式节流调速回路。

7、溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力基本不变，液压系统过载时溢流。

8、空气压缩站主要由___空气压缩机______、__后冷却器_______、__储气罐________、____空气干燥器______等部分组成。

9、气缸是用于实现往复的__直线运动_______运动，输出__推力_____和____位移______。

二、判断题（）1、在液压系统中液压缸和马达都可以作为执行装置（）2、减压阀的阀口常闭，溢流阀的阀口常开。

（）3、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。

（）4、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）5、气动三大件是气动元件及气动系统使用压缩空气质量的最后保证。

其安装次序依进气方向为减压阀、空气过滤器、油雾器。

（）6、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

三、单选题1、液压泵能实现吸油和压油，是由于泵的（）变化。

A、动能B、压力能C、密封容积D、流动方向2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械中的液压泵是（）。

A、齿轮泵B、叶片泵C、螺杆泵D、柱塞泵3、下面哪个元件属于液压系统辅助装置（）。

A、液压泵B、液压马达C、油箱D、液压缸4、液压系统的动力元件是（）。

A、电动机B、液压泵C、液压缸D、液压阀5、为保证压缩空气的质量，气缸和气马达前必须安装（）；气动仪表或气动逻辑元件前应安装（）。
