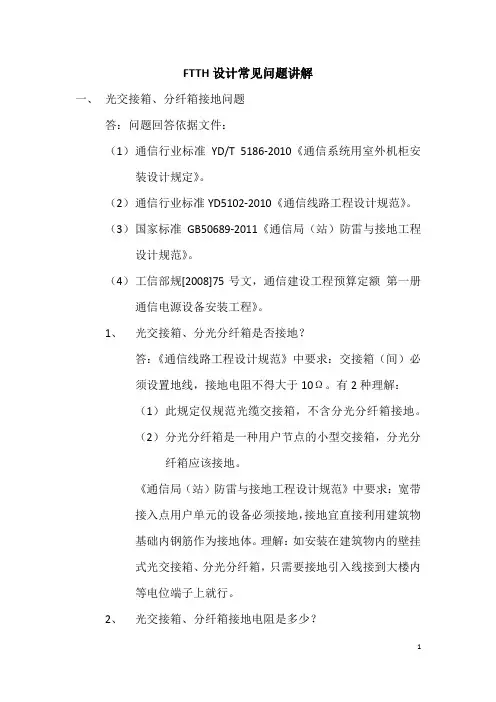

FTTH设计常见问题讲解一、光交接箱、分纤箱接地问题答：问题回答依据文件：（1）通信行业标准YD/T 5186-2010《通信系统用室外机柜安装设计规定》。
（2）通信行业标准YD5102-2010《通信线路工程设计规范》。
（3）国家标准GB50689-2011《通信局（站）防雷与接地工程设计规范》。
（4）工信部规[2008]75号文，通信建设工程预算定额第一册通信电源设备安装工程》。
1、光交接箱、分光分纤箱是否接地？答：《通信线路工程设计规范》中要求：交接箱（间）必须设置地线，接地电阻不得大于10Ω。
有2种理解：（1）此规定仅规范光缆交接箱，不含分光分纤箱接地。
（2）分光分纤箱是一种用户节点的小型交接箱，分光分纤箱应该接地。
《通信局（站）防雷与接地工程设计规范》中要求：宽带接入点用户单元的设备必须接地，接地宜直接利用建筑物基础内钢筋作为接地体。
理解：如安装在建筑物内的壁挂式光交接箱、分光分纤箱，只需要接地引入线接到大楼内等电位端子上就行。
2、光交接箱、分纤箱接地电阻是多少？答：地线的接地电阻应不大于10Ω。
3、接地引入线的截面积？答：接地引入线应采用截面积不小于16mm2多股铜线；机柜内所有设备的保护地应采用截面积不小于6mm2铜线接至接地汇集排。
4、接地极一般使用几根？答：接地极指为达到与地连接的目的，一根或一组与土壤（大地）之间的电气连接的导体。
接地极使用1根、2根或2根以上，与土壤的类型和导电率有关。
当使用1根达不到10Ω以下要求时，可以使用2根或2根以上；2根接地极之间的距离为5米，接地极间通过接地母线连接。
500050005000三根接地极二根接地极5、接地极和接地母线使用的材料类型和规格？答：垂直接地体（接地极）宜采用长度不小于2.5米的热镀锌钢材、铜材、铜包钢等。
水平接地体（接地母线）应采用热镀锌扁钢或铜材。
水平接地体应与垂直接地体焊接联通。
接地体采用热镀锌钢材时，其规格应符合下列要求：（1）钢管的壁厚不应小于3.5mm，一般使用φ50镀锌钢管，长度为2.5米。

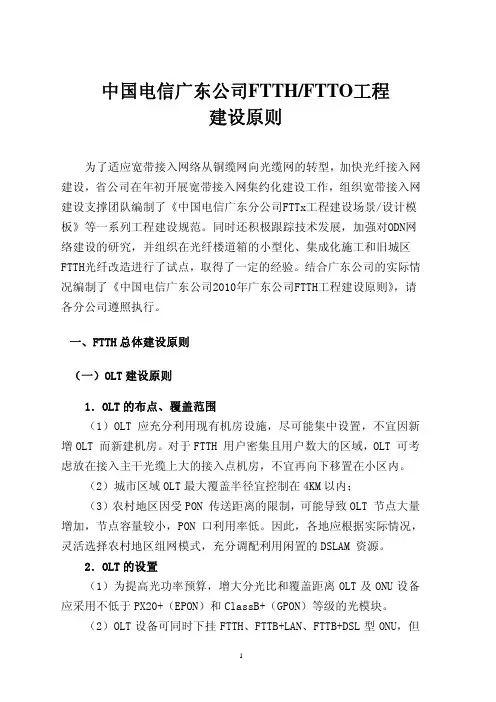

中国电信广东公司FTTH/FTTO工程建设原则为了适应宽带接入网络从铜缆网向光缆网的转型，加快光纤接入网建设，省公司在年初开展宽带接入网集约化建设工作，组织宽带接入网建设支撑团队编制了《中国电信广东分公司FTTx工程建设场景/设计模板》等一系列工程建设规范。
同时还积极跟踪技术发展，加强对ODN网络建设的研究，并组织在光纤楼道箱的小型化、集成化施工和旧城区FTTH光纤改造进行了试点，取得了一定的经验。
结合广东公司的实际情况编制了《中国电信广东公司2010年广东公司FTTH工程建设原则》，请各分公司遵照执行。
一、FTTH总体建设原则（一）OLT建设原则1．OLT的布点、覆盖范围（1）OLT 应充分利用现有机房设施，尽可能集中设置，不宜因新增OLT 而新建机房。
对于FTTH 用户密集且用户数大的区域，OLT 可考虑放在接入主干光缆上大的接入点机房，不宜再向下移置在小区内。
（2）城市区域OLT最大覆盖半径宜控制在4KM以内；（3）农村地区因受PON 传送距离的限制，可能导致OLT 节点大量增加，节点容量较小，PON 口利用率低。
因此，各地应根据实际情况，灵活选择农村地区组网模式，充分调配利用闲置的DSLAM 资源。
2．OLT的设置（1）为提高光功率预算，增大分光比和覆盖距离OLT及ONU设备应采用不低于PX20+（EPON）和ClassB+（GPON）等级的光模块。
（2）OLT设备可同时下挂FTTH、FTTB+LAN、FTTB+DSL型ONU，但应保持单一PON 口板下用户接入方式的一致性（即不宜将FTTB/N 与FTTH 用户接入到同一个PON 口板中。
（3）在同一PON口下，如采用二级分光方式，第二级分光器应采用同一分光比。
（二）ODN建设原则ODN的建设应遵循“工程尽量最大化，装维尽量最小化，能工厂不现场”的总体原则，在选择设备及配件产品时，应选用小型化、高集成、模块化的材料、设备，不断促进技术创新，优化性能指标。
