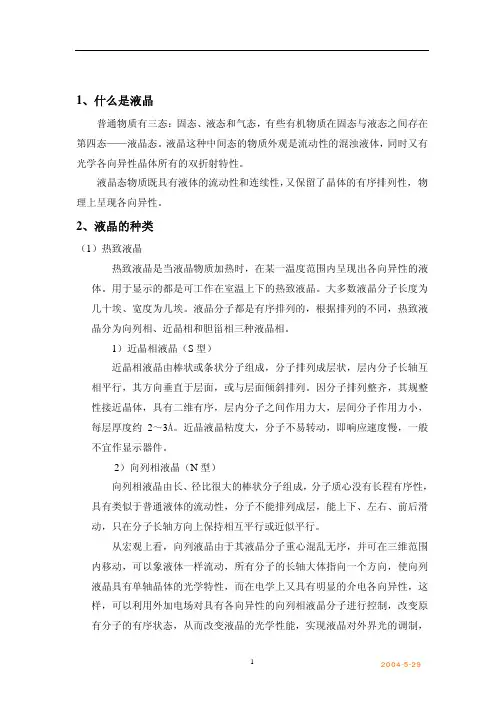

1、什么是液晶
普通物质有三态：固态、液态和气态，有些有机物质在固态与液态之间存在
第四态——液晶态。液晶这种中间态的物质外观是流动性的混浊液体，同时又有
光学各向异性晶体所有的双折射特性。
液晶态物质既具有液体的流动性和连续性，又保留了晶体的有序排列性， 物
理上呈现各向异性。
2、液晶的种类
（1）热致液晶
热致液晶是当液晶物质加热时，在某一温度范围内呈现出各向异性的液
体。用于显示的都是可工作在室温上下的热致液晶。大多数液晶分子长度为
几十埃、宽度为几埃。液晶分子都是有序排列的，根据排列的不同，热致液
晶分为向列相、近晶相和胆甾相三种液晶相。
1）近晶相液晶（S型）
近晶相液晶由棒状或条状分子组成，分子排列成层状，层内分子长轴互
相平行，其方向垂直于层面，或与层面倾斜排列。因分子排列整齐，其规整
性接近晶体，具有二维有序，层内分子之间作用力大，层间分子作用力小，
每层厚度约2～3Å。近晶液晶粘度大，分子不易转动，即响应速度慢，一般
不宜作显示器件。
2）向列相液晶（N型）
向列相液晶由长、径比很大的棒状分子组成，分子质心没有长程有序性，
具有类似于普通液体的流动性，分子不能排列成层，能上下、左右、前后滑
动，只在分子长轴方向上保持相互平行或近似平行。
从宏观上看，向列液晶由于其液晶分子重心混乱无序，并可在三维范围
内移动，可以象液体一样流动，所有分子的长轴大体指向一个方向，使向列
液晶具有单轴晶体的光学特性，而在电学上又具有明显的介电各向异性，这
样，可以利用外加电场对具有各向异性的向列相液晶分子进行控制，改变原
有分子的有序状态，从而改变液晶的光学性能，实现液晶对外界光的调制，
李波整理 2004-5-29 1液晶相关知识
达到显示的目的。向列相液晶已成为现代显示器件中应用最为广泛的一种液
晶材料。
3）胆甾相液晶（CH）
这是一种分子成扁平层状排列的液晶材料，层内分子互相平行，分子长
轴平行于层平面，不同层的分子长轴方向稍有变化，沿层的法线方向排列成
lcd中acf的基础知识
LCD（Liquid Crystal Display）中的ACF（Anisotropic
Conductive Film）是一种基础知识，它在液晶显示器中发挥着重要的作用。ACF是一种导电性薄膜，用于连接液晶显示器的驱动电路和显示面板。
ACF的主要作用是实现电信号的传输和电连接的可靠性。在液晶显示器中，驱动电路和显示面板之间需要进行电连接，以便将电信号传输到液晶显示器的各个像素点上，控制像素的亮度和颜色。而ACF正是起到了连接作用，将驱动电路和显示面板之间的导电点进行连接。
ACF的导电性是通过其中的导电颗粒实现的。导电颗粒通常采用金属或碳纳米管等材料，具有良好的导电性能。在ACF制作过程中，导电颗粒被均匀地分布在绝缘基材中，形成一个导电层。这样，当ACF被压合到驱动电路和显示面板之间时，导电层可以与驱动电路和显示面板上的导电点直接接触，实现电信号的传输。
ACF的特点之一是可靠性高。由于导电层中的导电颗粒是均匀分布的，且与驱动电路和显示面板的导电点直接接触，因此可以实现低电阻的电连接。这样可以确保电信号的传输稳定可靠，避免信号的损失或干扰。同时，ACF还具有较好的抗震动和抗振动性能，可以在设备运输和使用过程中保持连接的稳定性。
ACF还具有较好的适应性。由于液晶显示器的驱动电路和显示面板通常是柔性的，可以弯曲和折叠，因此ACF也需要具备相应的柔性。ACF的导电层和绝缘基材之间一般采用弹性胶粘剂进行粘合，以实现柔性连接。这样可以确保在液晶显示器的弯曲或折叠过程中，ACF可以保持连接的稳定性和可靠性。
ACF在液晶显示器的制造过程中还有其他重要的应用。例如，ACF可以用于修复液晶显示器中的线路断裂。当液晶显示器的驱动电路和显示面板之间的线路发生断裂时，可以使用ACF将其连接起来，恢复线路的导电性。这种修复方式比传统的线路焊接更简便和可靠。
ACF作为液晶显示器中的重要组成部分，起到了连接驱动电路和显示面板的作用。它具有导电性好、可靠性高、适应性强等特点，保证了电信号的传输和连接的稳定性。同时，ACF还可以用于修复线路断裂，提高了液晶显示器的可维修性。在液晶显示器的制造和维修过程中，ACF的应用不可或缺。
液晶显示器维修手册
第一章: 引言
液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。本手册将提供液晶显示器常见问题的解决方案和处理方法，以确保用户能够迅速恢复屏幕的正常运行。
第二章: 基础知识
在进行液晶显示器维修之前，用户需要了解一些基础知识。液晶显示器是通过液晶技术显示图像的设备。它是由像素组成的，每个像素都由液晶层和光源背光组成。用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。
2.1 液晶显示器的组成部分
液晶显示器由多个组件组成，包括面板、背光源、控制电路、接口等。用户需要了解这些组件的功能和相互关系。
2.2 液晶显示器的工作原理
液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。用户需要熟悉这些原理，以便更好地进行维修工作。
2.3 常见故障类型
液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。用户需要了解每种故障类型的原因和相应的维修方法。 第三章: 维修步骤
本章将详细介绍用户在维修液晶显示器时需要采取的步骤。
3.1 故障诊断
在开始维修前，用户需要先进行故障诊断。通过观察、测试和排除法等方法，找出故障产生的原因。
3.2 维修工具和材料准备
用户需要准备一些常用的维修工具和材料，如螺丝刀、电压表、焊接工具等。这些工具和材料在维修过程中起到关键作用。
3.3 维修操作步骤
在进行维修操作时，用户需要按照以下步骤进行：
1) 关闭电源并拔掉电源线；
2) 拆卸外壳以获得维修接触面；
3) 检查电源问题，如电源线是否损坏或电源板是否故障；
4) 检查信号线或接口问题，确保连接良好；
5) 检查背光源是否正常运行；
6) 检查控制电路和面板问题；
7) 清洁显示屏和其他组件；
8) 重新组装并测试修复效果。 第四章: 常见故障与解决方案
本章将列举液晶显示器常见的故障情况，并提供相应的解决方案。
显⽰器基础知识共26页⽂档
显⽰器相关基础知识
⼀、显⽰器的定义：
显⽰器是属于电脑的I/O设备，即输⼊输出设备。它可以分为CRT、LCD
等多种。它是⼀种将⼀定的电⼦⽂件通过特定的传输设备显⽰到屏幕上再反射到⼈眼的显⽰⼯具。
⼆、显⽰器分类：
CRT显⽰器、LCD显⽰器、LED显⽰器、3D显⽰器、等离⼦显⽰器
1、CRT显⽰器
CRT显⽰器
[1]
是⼀种使⽤阴极射线管（Cathode Ray Tube）的显⽰器，阴极射线管主要有五部分组成：电⼦枪（Electron Gun），偏转线圈
（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。CRT 纯平显⽰器具有可视⾓度⼤、⽆坏点、⾊
彩还原度⾼、⾊度均匀、可调节的多分辨率模式、响应时间极短等LCD显⽰器难以超过的优点，⽽且现在的CRT显⽰器价格要
⽐LCD显⽰器便宜不少。按照不同的标准，CRT显⽰器可划分为不同的类型。
因CRT显⽰器现在基本已经淘汰，这⾥我们就不多讲解。
2、LCD显⽰器
LCD显⽰器
LCD显⽰器的⼯作原理：从液晶显⽰器的结构来看，⽆论是笔记本电脑还是桌⾯系统，采⽤的LCD显⽰屏都是由不同部分组成
的分层结构。LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5µm均匀间隔隔开。因为液晶材料本⾝并不发光，
所以在显⽰屏两边都设有作为光源的灯管，⽽在液晶显⽰屏背⾯有⼀块背光板（或称匀光板）和反光膜，背光板是由荧光物质
组成的可以发射光线，其作⽤主要是提供均匀的背景光源。
背光板发出的光线在穿过第⼀层偏振过滤层之后进⼊包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细⼩的单元
格结构中，⼀个或多个单元格构成屏幕上的⼀个像素。在玻璃板与液晶材料之间是透明的电极，电极分为⾏和列，在⾏与列的
交叉点上，通过改变电压⽽改变液晶的旋光状态，液晶材料的作⽤类似于⼀个个⼩的光阀。在液晶材料周边是控制电路部分和
驱动电路部分。当LCD中的电极产⽣电场时，液晶分⼦就会产⽣扭曲，从⽽将穿越其中的光线进⾏有规则的折射，然后经过第
