浙江省施工现场临时用电组织设计范例

  • 格式：doc
  • 大小：334.50 KB
  • 文档页数：42

施工现场临时用电组织设计

一、编制依据

《低压配电设计规范》GB50054-2011

《建筑工程施工现场供电安全规范》GB50194-93

《通用用电设备配电设计规范》GB50055-2011

《供配电系统设计规范》GB50052-2009

《施工现场临时用电安全技术规范》JGJ46-2005

《建筑施工安全检查标准》JGJ59-99

二、施工条件

序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)

1 塔式起重机 QT40（TQ2-6） 48 1 48

2 振动打拔桩机 DZ55Y 55 3 165

3 建筑施工外用电梯 SCD100/100A 11 2 22

4 混凝土输送泵 HB-15 32.2 1 32.2

5 自落式混凝土搅拌机 JD350 15 2 30

6 灰浆搅拌机 UJ100 2.2 2 4.4

7 平板式振动器 ZB11 1.1 1 1.1

8 插入式振动器 ZX50C 1.1 10 11

9 普通木工车床 MCD616B 3 1 3

10 单面木工压刨机 MB106 7.5 1 7.5

11 木工圆锯 MJ104 3 1 3

12 交流电焊机 BX3-500-2 38.6 1 38.6

13 交流电焊机 BX3-500-(BC-1000) 76 1 76

14 直流电焊机 AX-320(AT-320) 14 1 14

15 钢筋切断机 QJ40-1 5.5 1 5.5 16 钢筋弯曲机 WJ40 3 1 3

17 高压汞灯 3 1 3

18 荧光灯 0.2 200 40

19 白炽灯 0.1 50 5

三、设计内容和步骤

1、现场勘探及初步设计:

(1)本工程所在施工现场范围内施工前无各种埋地管线。

(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

2、确定用电负荷:

(1)、塔式起重机

Kx=0.85，Cosφ=0.6，tgφ=1.33

将Jc=40%统一换算到Jc1 =25%的额定容量

Pn=48kW

Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×48=60.72 kW

Pjs=Kx×Pe=0.85×60.72=51.61kW

Qjs=Pjs×tgφ=51.61×1.33=68.81kvar

(2)、振动打拔桩机

Kx=0.3，Cosφ=0.7，tgφ=1.02

Pjs=0.3×165=49.5kW

Qjs=Pjs×tgφ=49.5×1.02=50.5kvar

(3)、建筑施工外用电梯

Kx=0.85，Cosφ=0.6，tgφ=1.33

Pjs=0.85×22=18.7kW Qjs=Pjs×tgφ=18.7×1.33=24.93kvar

(4)、混凝土输送泵

Kx=0.3，Cosφ=0.7，tgφ=1.02

Pjs=0.3×32.2=9.66kW

Qjs=Pjs×tgφ=9.66×1.02=9.86kvar

(5)、自落式混凝土搅拌机

Kx=0.75，Cosφ=0.85，tgφ=0.62

Pjs=0.75×30=22.5kW

Qjs=Pjs×tgφ=22.5×0.62=13.94kvar

(6)、灰浆搅拌机

Kx=0.5，Cosφ=0.55，tgφ=1.52

Pjs=0.5×4.4=2.2kW

Qjs=Pjs×tgφ=2.2×1.52=3.34kvar

(7)、平板式振动器

Kx=0.3，Cosφ=0.7，tgφ=1.02

Pjs=0.3×1.1=0.33kW

Qjs=Pjs×tgφ=0.33×1.02=0.34kvar

(8)、插入式振动器

Kx=0.3，Cosφ=0.7，tgφ=1.02

Pjs=0.3×11=3.3kW

Qjs=Pjs×tgφ=3.3×1.02=3.37kvar

(9)、普通木工车床

Kx=0.65，Cosφ=0.6，tgφ=1.33

Pjs=0.65×3=1.95kW

Qjs=Pjs×tgφ=1.95×1.33=2.6kvar

(10)、单面木工压刨机

Kx=0.65，Cosφ=0.6，tgφ=1.33

Pjs=0.65×7.5=4.88kW

Qjs=Pjs×tgφ=4.88×1.33=6.5kvar (11)、木工圆锯

Kx=0.65，Cosφ=0.6，tgφ=1.33

Pjs=0.65×3=1.95kW

Qjs=Pjs×tgφ=1.95×1.33=2.6kvar

(12)、交流电焊机

Kx=0.5，Cosφ=0.4，tgφ=2.29

将Jc=50%统一换算到Jc1 =100%的额定容量

Pn=Sn×Cosφ=38.6×0.4=15.44kW

Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×15.44=10.92 kW

Pjs=Kx×Pe=0.5×10.92=5.46kW

Qjs=Pjs×tgφ=5.46×2.29=12.51kvar

(13)、交流电焊机

Kx=0.5，Cosφ=0.4，tgφ=2.29

将Jc=50%统一换算到Jc1 =100%的额定容量

Pn=Sn×Cosφ=76×0.4=30.4kW

Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×30.4=21.5 kW

Pjs=Kx×Pe=0.5×21.5=10.75kW

Qjs=Pjs×tgφ=10.75×2.29=24.63kvar

(14)、直流电焊机

Kx=0.7，Cosφ=0.6，tgφ=1.33

将Jc=50%统一换算到Jc1 =100%的额定容量

Pn=14kW

Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×14=9.9 kW

Pjs=Kx×Pe=0.7×9.9=6.93kW

Qjs=Pjs×tgφ=6.93×1.33=9.24kvar

(15)、钢筋切断机

Kx=0.65，Cosφ=0.7，tgφ=1.02

Pjs=0.65×5.5=3.58kW

Qjs=Pjs×tgφ=3.58×1.02=3.65kvar (16)、钢筋弯曲机

Kx=0.65，Cosφ=0.7，tgφ=1.02

Pjs=0.65×3=1.95kW

Qjs=Pjs×tgφ=1.95×1.02=1.99kvar

(17)、高压汞灯

Kx=0.6，Cosφ=0.7，tgφ=1.02

Pjs=0.6×3×1.1=1.98kW

Qjs=Pjs×tgφ=1.98×1.02=2.02kvar

(18)、荧光灯

Kx=0.2，Cosφ=0.8，tgφ=0.75

Pjs=0.2×40×1.2=9.6kW

Qjs=Pjs×tgφ=9.6×0.75=7.2kvar

(19)、白炽灯

Kx=1，Cosφ=1，tgφ=0

Pjs=1×5×1=5kW

Qjs=Pjs×tgφ=5×0=0kvar

(20)总的计算负荷计算，总箱同期系数取Kx=0.95

总的有功功率

Pjs=Kx×ΣPjs=0.95×(51.61+49.5+18.7+9.66+22.5+2.2+0.33+3.3+1.95+4.88+1.95+5.46+10.75+6.93+3.58+1.95+1.98+9.6+5)=201.23kW

总的无功功率

Qjs=Kx×ΣQjs=0.95×(68.81+50.5+24.93+9.86+13.94+3.34+0.34+3.37+2.6+6.5+2.6+12.51+24.63+9.24+3.65+1.99+2.02+7.2+0)=235.62kvar

总的视在功率

Sjs=(Pjs2+Qjs2)1/2=(201.232+235.622)1/2=309.85kVA

总的计算电流计算

Ijs=Sjs/(1.732×Ue)=309.85/(1.732×0.38)=470.79A 3、塔吊干线线路上导线截面及分配箱、开关箱内电气设备选择:

在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。

(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):

i)计算电流

Kx=1，Cosφ=0.6，tgφ=1.33

Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×60.72/(1.732×0.38×0.6)=153.75A

ii)选择导线

选择VV-3×70+2×35，空气明敷/架空线路时其安全载流量为181A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。

iii)选择电气设备

选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。

(2)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择

i)计算电流

塔式起重机

Kx=0.85，Cosφ=0.6，tgφ=1.33

Ijs=Kx×Pe×台数/(1.732×Ue×Cosφ)=0.85×60.72×1/(1.732×0.38×0.6)=130.69A

Ijs(1组电机)=130.69A

该组中最大的开关箱电流Ijs=153.75A

两者中取大值Ijs=153.75A

ii)选择导线

选择VV-3×70+2×35，空气明敷/架空线路时其安全载流量为181A。

iii)选择电气设备

选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保

合集下载

临时用电安全施工组织设计

临时用电安全施工组织设计

宅楼工程 施工现场临时用电安全施工组织设计

1 一、工程概况

工程施工场地已完成平整,建设单位提供施工单位用水、用电的接驳点各一个，均设于现场边缘,每隔30m立一电杆。并要求通往施工范围的道路可通行各种施工车辆,供施工设备及材料进场.

2、施工现场用电量统计表如下（所有设备用电功率为KW）

序号 机械设备名称 单位 型号规格 数量 功率

KW

1 潜水泵 台 D50 100 2。25

2 塔吊 台 QTZ5513 1 55

3 钢井架 座 3车笼 5 22

4 钢筋切断机 台 GQ50 3 2..2

5 钢筋弯曲机 台 GJB7—40 3 4

6 钢筋张拉机 台 YLD—10 3 10

7 竖向电渣压力对焊机 台 UN—100100KVA 3 25

8 直形螺纹辊扎机Ф45内 台 Ф45内 2 4。5

9 直流电焊机 台 A×7-300 3 30

10 交流电焊机 台 B×3—500-2 10 14

11 园盘锯木机 台 15 4

12 手提电锯 台 5 1。5

13 电钻 台 10 0.45

14 电刨 台 F-20A 2 1。5

15 高频振动器 台 5 10

16 插入式振动器 台 Ф30-50 15 1.5

17 平板振动器 台 2F1 10 1。5

18 砼搅拌机(护壁砼用) 台 J2C-350 3 9

19 砂浆搅拌机 台 200C 10 4.5

20 砂轮切割机 台 5 1。2

21 手提砂轮机 台 5 0。2 宅楼工程 施工现场临时用电安全施工组织设计

2 22 冲击钻 支 10 0.2

23 瓷砖切割机 台 10 0。2

24 套丝机 台 3 1.5

25 试压泵 台 2 1。5

施工组织设计范例

施工组织设计范例

施工组织设计范例目 录

第一章 编制依据及说明 ....................................................... 5

第一节 编制依据 ......................................................... 5

第二节 编制原则及条件 ................................................... 5

第二章 工程概况 ............................................................. 6

第一节 建筑工程概况 ..................................................... 6

第二节 结构工程概况 ..................................................... 8

第三节 水电安装工程概况 ................................................ 10

第三章 施工组织措施 ........................................................ 11

第一节 施工组织管理机构 ................................................ 11

第二节 工程施工管理目标 ................................................ 15

第三节 承包管理计划 .................................................... 16

第四节 工程重点、难点的施工措施 ........................................ 16

现场临时用电的施工组织设计

现场临时用电的施工组织设计

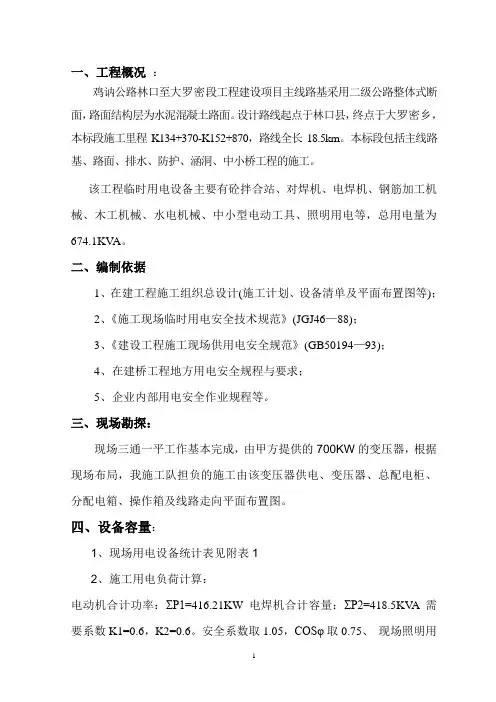

1 一、工程概况 ：
