防火门(防火卷帘门)技术要求和管理要求

实用文档

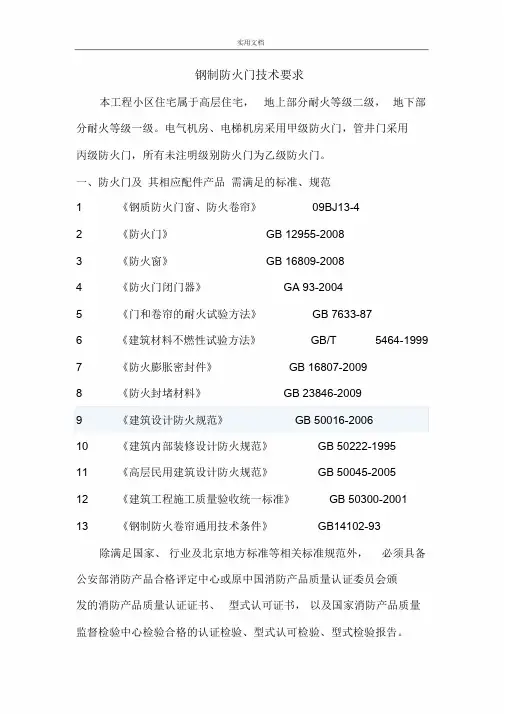

钢制防火门技术要求

本工程小区住宅属于高层住宅， 地上部分耐火等级二级， 地下部

分耐火等级一级。电气机房、电梯机房采用甲级防火门，管井门采用

丙级防火门，所有未注明级别防火门为乙级防火门。

一、防火门及 其相应配件产品 需满足的标准、规范

1 《钢质防火门窗、防火卷帘》 09BJ13-4

2 《防火门》 GB 12955-2008

3 《防火窗》 GB 16809-2008

4 《防火门闭门器》 GA 93-2004

5 《门和卷帘的耐火试验方法》 GB 7633-87

6 《建筑材料不燃性试验方法》 GB/T 5464-1999

7 《防火膨胀密封件》 GB 16807-2009

8 《防火封堵材料》 GB 23846-2009

9 《建筑设计防火规范》 GB 50016-2006

10 《建筑内部装修设计防火规范》 GB 50222-1995

11 《高层民用建筑设计防火规范》 GB 50045-2005

12 《建筑工程施工质量验收统一标准》 GB 50300-2001

13 《钢制防火卷帘通用技术条件》 GB14102-93

除满足国家、 行业及北京地方标准等相关标准规范外， 必须具备

公安部消防产品合格评定中心或原中国消防产品质量认证委员会颁

发的消防产品质量认证证书、 型式认可证书， 以及国家消防产品质量

监督检验中心检验合格的认证检验、型式认可检验、型式检验报告。实用文档

产品必须符合消防局验收标准，中标人必须配合消防验收通过。

二、面积计算方法：图纸所标尺寸，均为洞口尺寸，面积计算均以现

场实际尺寸为准。

三、防火门的耐火时间、厚度

耐火时间：甲级不低于 1.5h 、乙级不低于 1.0h 、丙级不低于 0.5h ；

门扇厚度：甲级不低于 50mm、乙级不低于 45mm、丙级不低于 40mm，

其他未列项严格依据国家规范的相应要求。

四、防火门加工尺寸允许最大偏差如下表：

防火门和防火卷帘门的工作原理与功能要求(总2页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 2 防火门和防火卷帘门的工作原理与功能要求

1、木质防火门

2、

防火门选用优质的木材，经防火阻燃处理制成门扇骨架。门扇由三层结构组成，表层为高分子装饰面板，内部填充防火隔热材料，并独特的在装饰面板与防火填充材料中加入一层防火隔热板，防火性能得到显著的提高。三层结构与骨架刷涂防火胶，经冷压12小时后牢固粘合。

3、 门框由经防火阻燃处理的木材制成，迎火面独特的加入一层厚度达 1cm

的防火隔热材料。表面为高分子装饰材料。门框与门扇所有接触部位均设有防火防烟膨胀密封条，可在关键时刻膨胀以阻止致命的烟气通过。

4、防火门工作原理：常开防火门平时在防火门释放器作用下处于开启状态，火灾时，防火门释放器自动释放，防火门在闭门器和顺序器的作用下关闭，从而起到防火隔离的作用。

2、钢质普通防火卷帘门，

防火卷帘门由帘板，座板，导轨，支座卷轴，箱体，控制箱，开闭机，限位器，手动速

放关闭装置和按扭等组成。垂直升降的卷帘具有手动和电动装置，并可与火灾自动报警系统实现联动控制。防火卷帘门广泛适用于各类工业与民用高层建筑的二类防火分区隔断。一旦火灾发生时关闭，阻止火烟蔓延，争取消防时间，减少人员伤亡和经济财产损失，其耐火时间在2小时以上。

材料：1、防火卷帘主要零部件使用的各种原材料符合相应国家标准或行业标准的规定。 2、普通型帘板厚度大于等于1.0mm；复合型帘板中任一帘片厚度大于等于0.8mm。 3、座板厚度大于等于3.0mm。

帘板：1、钢质防火防烟卷帘相邻帘板串接后转动灵活、摆动90度不脱落。主要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。

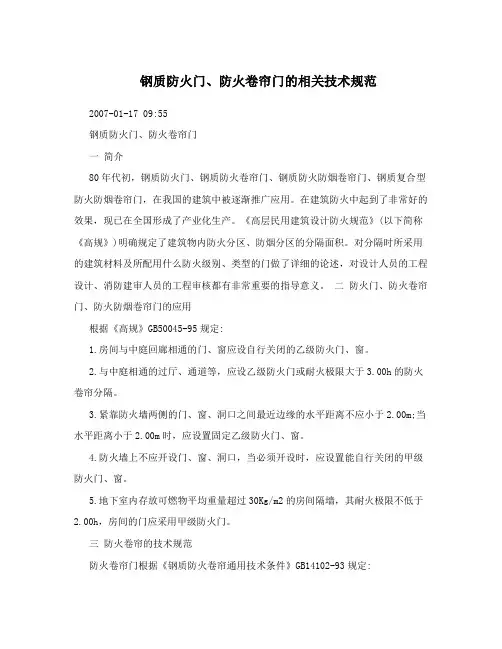

钢质防火门、防火卷帘门的相关技术规范

2007-01-17 09:55

钢质防火门、防火卷帘门

一 简介

80年代初，钢质防火门、钢质防火卷帘门、钢质防火防烟卷帘门、钢质复合型防火防烟卷帘门，在我国的建筑中被逐渐推广应用。在建筑防火中起到了非常好的效果，现已在全国形成了产业化生产。《高层民用建筑设计防火规范》(以下简称《高规》)明确规定了建筑物内防火分区、防烟分区的分隔面积。对分隔时所采用的建筑材料及所配用什么防火级别、类型的门做了详细的论述，对设计人员的工程设计、消防建审人员的工程审核都有非常重要的指导意义。 二 防火门、防火卷帘门、防火防烟卷帘门的应用

根据《高规》GB50045-95规定:

1.房间与中庭回廊相通的门、窗应设自行关闭的乙级防火门、窗。

2.与中庭相通的过厅、通道等，应设乙级防火门或耐火极限大于3.00h的防火卷帘分隔。

3.紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.00m;当水平距离小于2.00m时，应设置固定乙级防火门、窗。

4.防火墙上不应开设门、窗、洞口，当必须开设时，应设置能自行关闭的甲级防火门、窗。

5.地下室内存放可燃物平均重量超过30Kg/m2的房间隔墙，其耐火极限不低于2.00h，房间的门应采用甲级防火门。

三 防火卷帘的技术规范

防火卷帘门根据《钢质防火卷帘通用技术条件》GB14102-93规定: 1.防火卷帘产品分类

1

钢质防火卷帘可依其安装位置、形式和性能进行分类。

1.1钢质防火卷帘依其在建筑物中的位置分类，见表1。

1.2 按耐风压强度分类，见表2。

1.3 按耐火时间分类

1.3.1 普通型钢质防火卷帘，见表3。

1.3.2复合型钢质防火卷帘，见表4。 表2

类别及代号

耐风压 Pa

50 490.3

80 784.5

120 1176.8

表3

耐火时间h 类别及代号

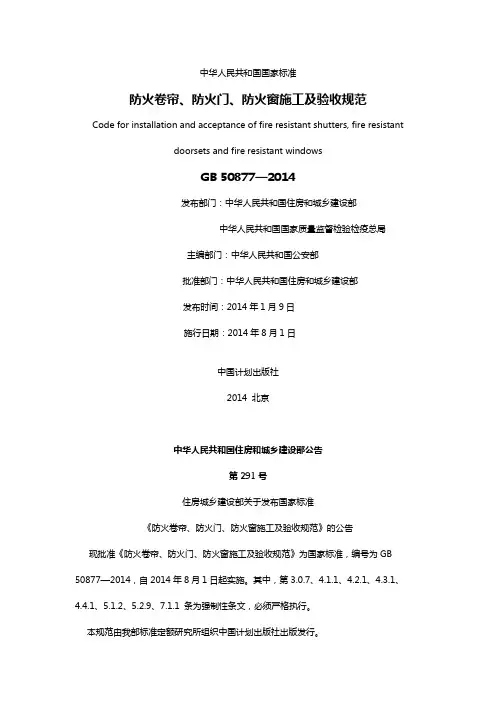

中华人民共和国国家标准

防火卷帘、防火门、防火窗施工及验收规范

Code for installation and acceptance of fire resistant shutters, fire resistant

doorsets and fire resistant windows

GB 50877—2014

发布部门：中华人民共和国住房和城乡建设部

中华人民共和国国家质量监督检验检疫总局

主编部门：中华人民共和国公安部

批准部门：中华人民共和国住房和城乡建设部

发布时间：2014年1月9日

施行日期：2014年8月1日

中国计划出版社

2014 北京

中华人民共和国住房和城乡建设部公告

第291号

住房城乡建设部关于发布国家标准

《防火卷帘、防火门、防火窗施工及验收规范》的公告

现批准《防火卷帘、防火门、防火窗施工及验收规范》为国家标准，编号为GB

50877—2014，自2014年8月1日起实施。其中，第3.0.7、4.1.1、4.2.1、4.3.1、4.4.1、5.1.2、5.2.9、7.1.1 条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国住房和城乡建设部

2014年1月9日

前 言

本规范是根据原建设部《关于印发〈二〇〇一～二〇〇二年度工程建设国家标准制订、修订计划〉的通知》（建标〔2002〕85号）的要求，由辽宁省公安消防总队、公安部天津消防研究所会向有关单位共同编制完成。

在本规范编制过程中，编制组遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，深入调研防火卷帘、防火门、防火窗的生产、设计、施工及运行现状，认真总结丁平里应用实践经验，积极吸纳消防科技成果，并广泛征求有关科研、设计、生产及
