ARM课程设计

摘要单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

定时器是对外设时钟（PCLK）进行计数，根据4个匹配寄存器的设定，可以设置为匹配时产生中断或执行其他动作。

它还包括4个捕获输入，用于在输入信号发生跳变时捕获定时器的当前值，并可选择产生中断。

关键字：单片机 LPC2106 GPIO 定时器timer 实时时钟外部中断Int目录第一章原理与总体方案 (4)1.1单片机简介 (4)1.2 LPC2106简介 (5)1.3单片机的选择 (7)1.4 LPC2106芯片的选择及设计原理 (8)第二章硬件设计 (9)2.1 LED显示电路 (9)2.2电路图整体设计 (9)第三章调试 (12)3.1调试及处理 (12)第四章测试与分析 (14)4.1Proteus软件介绍 (14)4.2仿真结果 (15)第五章结束语 (16)5.1结束语 (16)第1章原理与总体方案本章阐述了本课题研究的背景，表述了单片机的发展、功能以及LPC2114的简单介绍。

阐述了单片机的选择原理以及LPC2106的设计原理。

1.1数字单片机简介单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

近年来，单片机以其体积小、价格廉、面向控制等独特优点，在各种工业控制、仪器仪表、设备、产品的自动化、智能化方面获得了广泛的应用。

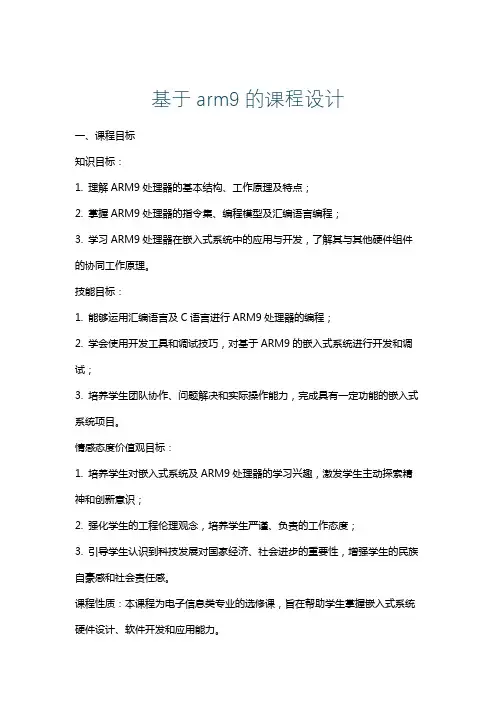

基于arm9的课程设计一、课程目标知识目标：1. 理解ARM9处理器的基本结构、工作原理及特点；2. 掌握ARM9处理器的指令集、编程模型及汇编语言编程；3. 学习ARM9处理器在嵌入式系统中的应用与开发，了解其与其他硬件组件的协同工作原理。

技能目标：1. 能够运用汇编语言及C语言进行ARM9处理器的编程；2. 学会使用开发工具和调试技巧，对基于ARM9的嵌入式系统进行开发和调试；3. 培养学生团队协作、问题解决和实际操作能力，完成具有一定功能的嵌入式系统项目。

情感态度价值观目标：1. 培养学生对嵌入式系统及ARM9处理器的学习兴趣，激发学生主动探索精神和创新意识；2. 强化学生的工程伦理观念，培养学生严谨、负责的工作态度；3. 引导学生认识到科技发展对国家经济、社会进步的重要性，增强学生的民族自豪感和社会责任感。

课程性质：本课程为电子信息类专业的选修课，旨在帮助学生掌握嵌入式系统硬件设计、软件开发和应用能力。

学生特点：学生已具备一定的电子技术基础、计算机编程能力和嵌入式系统基础知识。

教学要求：结合学生特点，注重理论与实践相结合，强化项目驱动教学，提高学生的实际操作能力和团队协作能力。

通过本课程的学习，使学生能够达到以上所述的知识、技能和情感态度价值观目标，为后续专业课程学习和职业发展奠定坚实基础。

二、教学内容1. ARM9处理器概述：介绍ARM9处理器的起源、发展历程、特点及应用领域，对应教材第一章。

- ARM9处理器架构及工作原理- ARM9处理器在我国嵌入式系统中的应用2. ARM9处理器编程模型：讲解ARM9处理器的寄存器组、指令集、寻址方式等，对应教材第二章。

- ARM9处理器的寄存器组织- 指令集与寻址方式- 汇编语言编程基础3. ARM9处理器指令系统：详细解读ARM9处理器的指令系统，包括数据处理、跳转、加载存储等指令，对应教材第三章。

- 数据处理指令- 跳转指令- 加载存储指令4. ARM9处理器编程实践：通过实例讲解ARM9处理器的编程方法，包括汇编语言编程和C语言编程，对应教材第四章。

ARM处理器开发详解课程设计一、概述本文将为大家介绍一门名为“ARM处理器开发详解”的课程设计。

本课程设计旨在让学生通过自主设计与开发ARM处理器相关项目，对ARM架构处理器有更深入的了解与掌握。

二、课程目标•掌握基本的ARM架构和处理器相关知识。

•通过课程设计，了解处理器制造的原理与方法，并通过实践掌握各种ARM架构处理器的应用。

•了解处理器与外围芯片的接口协议，了解如何将处理器与其他芯片协同工作。

•充分理解ARM Cortex-A/R/M处理器的特点和优势，能够灵活地应用在实际场景中。

三、课程内容1. ARM处理器基础知识通过本课程，学生将会了解到ARM的基本概念、指令集、寄存器、总线结构、存储器、外设等方面的知识。

2. ARM Cortex-M处理器本课程模块将主要介绍Cortex-M0/3/4/7四大系列处理器的特点和区别，并让学生手动编写一些简单的程序进行测试。

其中，会着重向学生介绍处理器的中断和异常机制，以及如何编写中断和异常处理程序。

3. ARM Cortex-A处理器本模块将着重介绍Cortex-A7/A9/A15以及Cortex-A53/A57/A72/A73处理器的特点和优势，让学生了解到大规模应用的处理器架构所具有的优势、缺点和适用场景。

并让学生了解处理器的Cache，MMU，周期性任务等功能，以使用Dolphin Kits进行相关的实验。

4. ARM定制芯片学生将利用ARM定制芯片课程设计实战项目，分别选用不同的ARM处理器开发板进行开发，包括MT7688，MT8516，STM32F407等。

这些芯片可以应用在人工智能终端、物联网设备调试等。

最后，学生将分组开发自己的ARM定制芯片，并制作展示。

这部分内容从选用芯片到各个外围单元部署与调试都将覆盖到，为学生了解ARM芯片研发和制造的全过程提供指导。

四、课程评估此次课程的考核主要分为两部分：理论考核和实践考核。

其中，理论考核占整体成绩的60%，实践考核占整体成绩的40%。

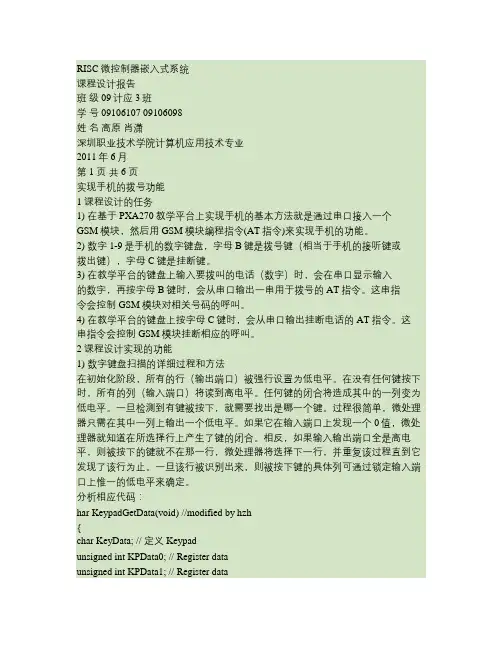

RISC微控制器嵌入式系统课程设计报告班级 09计应3班学号 09106107 09106098姓名高原肖潇深圳职业技术学院计算机应用技术专业2011年6月第 1 页共 6 页实现手机的拨号功能1 课程设计的任务1) 在基于PXA270教学平台上实现手机的基本方法就是通过串口接入一个GSM模块，然后用GSM模块编程指令(AT指令)来实现手机的功能。

2) 数字1-9是手机的数字键盘，字母B键是拨号键（相当于手机的接听键或拨出键），字母C键是挂断键。

3) 在教学平台的键盘上输入要拨叫的电话（数字）时，会在串口显示输入的数字，再按字母B键时，会从串口输出一串用于拨号的AT指令。

这串指令会控制GSM模块对相关号码的呼叫。

4) 在教学平台的键盘上按字母C键时，会从串口输出挂断电话的AT指令。

这串指令会控制GSM模块挂断相应的呼叫。

2 课程设计实现的功能1) 数字键盘扫描的详细过程和方法在初始化阶段，所有的行（输出端口）被强行设置为低电平。

在没有任何键按下时，所有的列（输入端口）将读到高电平。

任何键的闭合将造成其中的一列变为低电平。

一旦检测到有键被按下，就需要找出是哪一个键。

过程很简单，微处理器只需在其中一列上输出一个低电平。

如果它在输入端口上发现一个0值，微处理器就知道在所选择行上产生了键的闭合。

相反，如果输入输出端口全是高电平，则被按下的键就不在那一行，微处理器将选择下一行，并重复该过程直到它发现了该行为止。

一旦该行被识别出来，则被按下键的具体列可通过锁定输入端口上惟一的低电平来确定。

分析相应代码：har KeypadGetData(void) //modified by hzh{char KeyData; // 定义Keypadunsigned int KPData0; // Register dataunsigned int KPData1; // Register dataunsigned int KPPress; // Keypad press countint timer; // Loop coutner/timer (for test timeout) unsigned int kpc;KeyData = 0x30; // Inital setting = ASCII ?timer = 200;// This will provide about a 10 second timeout kpc = KPC_REG;while (!(kpc & (KEYP_KPC_MI | KEYP_KPC_DI)) && (timer != 0)) {DM_WaitMs(50); // Dealy 50 mS as part of timeout loop timer = timer -1; // Decrement timer第 2 页共 6 页kpc = KPC_REG;if(GPLR0&0x0001) //查看按键'D',其为GPIO的第0脚{DM_WaitMs(10);if(GPLR0&0x0001){while(GPLR0&0x0001); //等待按健放开return 'D';}}}if (timer == 0){KeyData = 0x54; // ASCII "T" for Time out//return (KeyData);}// Code picks up here if a key is pressedDM_WaitMs(50); // Dealy 50 mS for data to settleif(kpc & KEYP_KPC_DI){UINT32 val = KPDK_REG;if(val & (1UL<<31)){if(val & (1<<0))return 'E';if(val & (1<<1))return 'F';if(val & (1<<2))return '0';}}KPData0 = KPAS_REG;KPData1 = (KPData0 & 0xF0) >> 4; // Extract Row data and right justifyKPPress = (KPData0 & 0x7C000000) >> 26; // Extract key press count and right justify KPData0 = KPData0 & 0xF; // Isolate Column Data //printf("KPData0 = %08x\r\n", KPData0);//printf("Key Count = %08x\r\n", KPPress);第 3 页共 6 页KeyData = 0x0A;if (KPPress == 1) // Decode only if 1 keypress has been detected{switch (KPData0){case 0:if(KPData1 == 0) KeyData = 'A';if(KPData1 == 1) KeyData = '3';if(KPData1 == 2) KeyData = '2';if(KPData1 == 3) KeyData = '1';break;case 1:if(KPData1 == 0) KeyData = 'B';if(KPData1 == 1) KeyData = '6';if(KPData1 == 2) KeyData = '5';if(KPData1 == 3) KeyData = '4';break;case 2:if(KPData1 == 0) KeyData = 'C';if(KPData1 == 1) KeyData = '9';if(KPData1 == 2) KeyData = '8';if(KPData1 == 3) KeyData = '7';break;}}return (KeyData);}// End of KeypadGetPress()2) 手机拨号功能及手机挂断功能的实现方法在基于PXA270教学平台上实现手机的基本方法就是通过串口接入一个GSM模块，然后用GSM模块编程指令(AT指令)来实现手机的功能。
