分离机械 噪声测试方法.

分离机械 噪声测试方法

前言

本标准非等效采用国际标准ISO 3744：1994《声学 声压法测定噪声源声功率级 反射面上方近似自由场的工程法》。

本标准代替GB／T10894—1989《分离机械噪声声功率级的测定 工程法》。

本标准与GB／T10894—1989标准相比主要变化如下：

——本标准介绍了测量分离机械噪声的两种方法，故标准名称改为：《分离机械 噪声测试方法》；

——增加了十个比较常见的声学术语和定义：

——原附录A中混响时间法部分被删除；

——原标准中附录C混响室内分离机械噪声声功率级测定方法部分被删除，

——增加了参考文献。

本标准的附录A、附录B、附录C都是规范性附录，附录D是资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国分离机械标准化技术委员会归口。

本标准起草单位：合肥通用机械研究所。

本标准主要起草人；席莹本、赵扬、王明珠。

本标准所代替标准的历次版本发布情况为：

——GB／T 10894—1989

分离机械 噪声测试方法

1 范围

本标准规定了分离机械在一个反射平面上自由声场条件下噪声声功率级的工程测定法，附录C给出了分离机械噪声声压级的测量方法。

本标准适用于各类型离心机、分离机和过滤机噪声的测定。

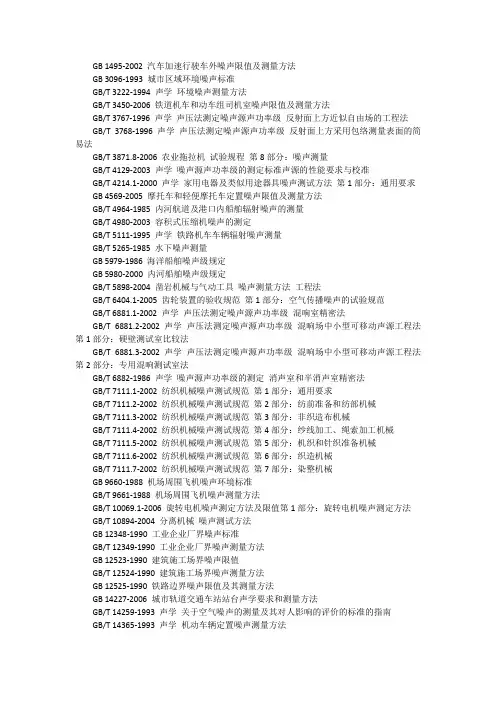

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 3102．7 声学的量和单位(GB 3102．7—1993，eqv ISO 31-7：1992)

GB／T 3241 倍频程和分数倍频程滤波器

GB／T 3767 声学 声压法测定噪声源声功率级反射面上方近似自由场的工程法(GB／T 3767—1996，eqv ISO 3744：1994)

GB／T 3768—1996 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 (GB／T 3768—1996，eqv ISO 3746：1995)

GB／T 3785 声级计的电、声性能及测试方法

GB／T 3947 声学名词术语

JJG 176 声级校准器试行检定规程 JJG 188 声级计试行检定规程

JJG 277 标准声源检定规程

3 术语和定义

下列术语和定义适用于本标准。其他声学术语、量和单位按照GB／T 3947和GB 3102．7的规定。

3． 1

测量表面 measurement surface

包络声源，面积为S，测定位于其上的一个假想几何表面。测量表面终止于一个或多个反射面上。

3．2

自由场 free field

均匀的各向同性的媒质中，边界影响可忽略不计的声场。实际上的自由声场是在测试的频率范围内边界反射可忽略不计的声场。

3．3

反射面上的自由声场 free field over a reflecting plane

一个无限大的，坚硬的平坦表面上方半空间中均匀的各向同性的媒质中的声场。被测声源位于次表面上。

3．4

基准体 reference box

恰好包络声源终止于一个或多个反射面上的最小矩形平行六面体假想表面。

3．5

特性距离d0 characteristic source dimension d0

由基准体和其在邻接反射面内的虚像形成的箱体对角线长度的一半。

3．6

测量距离d measurement distance d

基准体与箱形测量表面之间的垂直距离。

3．7

测量半径r measurement radius r

半球测量表面的半径。

3．8

背景噪声 background noise

来自被测声源以外所有的其他声源的噪声。

注：背景噪声包括空气声、结构传导的振动、仪器的电噪声等。

3．9

背景噪声修正K1 background noise correction K1

由背景噪声对表面声压级的影响而引入的一个修正项，dB。K1与频率有关，在A计权情况下，用KlA表示。

3．10

环境修正K2 environmental correction K2

由声反射或声吸收对表面声压级的影响而引入的一个修正项，dB。K2与频率有关，在A计权情况下，用K2A表示。

3．11

指向性指数 dirdetivity index

声源主要向某一个方向辐射声间的程度，dB。

3．12

测试的频率范围 frequency range of interest

一般来说，测试的频率范围包括中心频率为125 Hz～8 000 Hz的倍频程带。

4 测试仪器

4．1 概述

测试仪器使用GB／T 3785中规定的I型或I型以上的声级计，以及精度相当的其他测试仪器。 4．2 校准

每次测量前、后，应用精度优于±o．5 dB的声级核准器在一个或多个频率上对整个测试仪器系统进行核准，若测量前、后两次核准值相差超过l dB，则测量无效。声级核准器应按JJG 176，声级计及其他测试仪器应按JJG l88定期检定，以保证测试仪器的准确度。

5 需测定的量及其测量误差

5．1 需测定的量

测定A计权声功率级和其中心频率在125 Hz～8 000 Hz之间的7个倍频带声功率级。

5．2 测量误差

按照本标准进行测量，A计权声功率级的标准偏差不大于2 dB，倍频带声功率级的标准偏差不大于表1规定的值。

6 测量环境

6．1 测量环境的要求

理想的测量环境是一个反射平面上的自由声场。反射平面应由混凝土、沥青或同样坚实的其他材料构成，尺寸应大于测量表面在其上的投影。

适合本标准的测量环境为：

a) 提供一个反射平面上方自由声场的实验房间。

b) 具有上述反射平面的室外场地，在距测点位置10m之内没有声反射物。

c) 环境修正值K不大于2．2 dB的场地，如普通房间和不满足b)要求的户外。这些场地要求具有上述性质的反射平面，并按附录A规定的方法确定环境修正值K，以便使测量值修正到半自由场条件下的结果。

注：声反射物主要指建筑物和一些较大的设备，若靠近声源的物体的宽度(如桩或支撑构件的直径)大于它距声源距离的十分之一时，则认为这个物体是声反射物。

6．2 背景噪声要求

测量应在安静的环境中进行，在整个测量环境中，分离机械工作时各测点测得的声压级与背景噪声声压级之差不小于6 dB。

注：如果背景噪声与声源噪声声压级之差小于6 dB，应采用GB／T 3768—1996的8．2规定的方法进行修正。

6．3 风速

测量时测点附近的风速应小于6m／s(相当于四级风)，当风速大于1 m／s时，传声器应使用风罩。

7 分离机械的安装和运行

7．1 分离机械的安装

7．1．1 分离机械应按有关技术条件的规定安装，所有的附件都应安装完整，但不应额外增加隔声和吸声部件。

7．1．2 一般分离机械应直接放在地面上或实验平台上进行噪声测量，也可根据实际安装位置进行测量，在测试报告中应说明。

7．2 分离机械的运行

7．2．1 分离机械应在有关标准规定的工况下稳定运行后，进行噪声测量。 7．2．2 对有孔转鼓的离心机，在空载测量时，允许在转鼓内附设纸或过滤介质，以防止孔洞转动后带来的附加噪声影响；对全封闭式离心机允许进、出口堵住测量，以防止进、出口风的附加噪声。

8 声功率法中声压级的测定

8．1 基准体

为确定测量表面和传声器的位置，应取一个恰好包络被测分离机械并位于反射平面上的最小矩形六面体作为基准体。确定基准体时，对分离机械上凸出的小部件如手柄、连接管等声功率的非主要辐射体不予考虑。

8．2 测量表面

测量表面分为半球测量表面和矩形六面体测量表面，见附录B中的图B．1和图B．2，优先选用半球测量表面。

8．2．1 半球测量表面

半球测量表面的中心是基准体几何中心在反射平面上的投影，半球测量表面的半径r应不小于特性距离的两倍。

特性距离d0由式(1)计算：

d0＝[(0．5L1)2＋(0．5L2)2+L32]1/2 …………………………(1)

式中：

d0——特性距离，单位为米(m)；

L1 、 L2 、L3——基准体的长、宽、高，单位为米(m)。

半球面半径r优先选取1 m或2 m。

8．2．1．1 特性距离d0大于l m时，则应选用8．2．2所述的矩形六面体测量表面。

8．2．1．2 半球测量表面的面积由式(2)计算：

S1＝2πr2 ．．．．．．．．．．．．．．．．．．．．．．．(2)

式中：

S1——半球测量表面面积，单位为平方米(m2)；

r——半球测量表面半径，单位为米(m)。

8．2．2 矩形六面体测量表面

矩形六面体测量表面应位于反射平面上，各面与基准体对应面平行，各对应面间的距离为1 m。

矩形六面体测量表面面积由式(3)计算：

S2＝4(ab+bc+ac) ………………………………(3)

式中：

S2——矩形六面体测量表面面积，单位为平方米(m2)；

a、b——矩形六面体测量表面长、宽的一半，单位为米(m)；

c——矩形六面体测量表面高，单位为米(m)。

8．3 测点位置

所有的测点都应在8．2所确定的测量表面上。

8．3．1 在半球测量表面上布置10个测点，测点位置与坐标见附录B的图B．1和表B．1。

8．3．2 矩形六面体测量表面上的测点分基本测点和附加测点，基本测点为9个，附加测点为8个，测点位置与坐标见附录B的图B．2和表B．2。

以下情况应加附加测点：

a) 基本测点上测得的声压级最大和最小两者分贝差超过测点数目；

b) 基准体任一边尺寸大于2 m。

8．4 测量

测量时传声器应正对被测分离机械方向。声级计应采用“慢”时间计权特性测量。当声级计指针摆动不大于±3 dB时，用目测法读取平均值。中心频率为125 Hz的倍频带，观测时间至少为30 s，A计权和其他的倍频带，观测时间至少为l0 s。

当声级计指针摆动大于±3 dB时，则应使用具有较长时间常数的模拟仪器或数字积分式声级计进行测量。

8．5 背景噪声的修正
