2011期中电拖考试

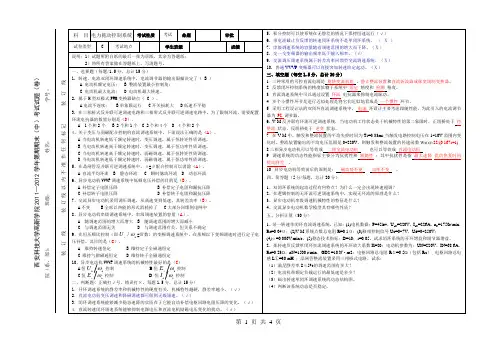

第 1 页 共 4 页西安科技大学高新学院2011—2012学年第期期末（中）考试试题（卷）院（系、部）： 班级： 姓名： 学号： 装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线第 2 页 共 4 页20 —20 学 年 第 学 期 期 末（中）考 试 试 题（卷）院系： 班级： 姓名： 学号：装 订 线 装 订 线 以 内 不 准 作 任 何 标 记 装 订 线科 目试卷类型考试班级五、答案1、（15分）2200.2368.60.136(min/)1500N a NNU R I Ce V r n --⨯===⋅0.568.612(/min)(1)0.136(120)N N R I n r Ce K ∑⨯∆===+⨯+ 1）15000.05 6.6(1)12(10.05)N N n SDn S ⨯===∆-⨯-2）min1500227(/min)6.6N n n r D===3）转速单闭环调速系统的动态结构图，如下图所示。

4）110.00167()22650ST s mf===⨯⨯ 0.030.06()0.5l L T s R ∑∑===22100.50.075()3753750.1369.55m e mGD R T s C C •⨯===⨯⨯22()0.075(0.060.00167)0.00167460.060.00167m l s sl sT T T T TT K ++⨯++==⨯≤即当K ≤46时系统是稳定的，现在K=20所以该系统是稳定的。

一、选择题（2.0分/每题，总计20分）B C D A A B B A C C二、判断题( 正确打√号，错误打×。

2.0分/每题，总计20分)√ √ √ √ √ X X √ X X 三、填空题（2.0分/每题，总计20分）1. 旋转变流机组 、静止整流装置、直流斩波器或脉宽调制变换器。

2. 给定 检测3. 环流4. 一个惯性5. 电流 PI6. 待整流 ， 逆变7. Ws(s)≈22/(0.167s+1)8. 二相交流电动机 直流电动机9. 跟随性 最大速降 扰动恢复时间 扰动静差 。

1、并励直流电动机铭牌如下：kw P N 96=，V UN440=，min /500r n N =，A I N 255=，A IfN5=，已知电枢电阻Ω=078.0a R ，试求：（均忽略电枢反应的影响）;电动机的额定输出转矩在额定电流时的电磁转矩；电机的理想空载转速；总阻转矩不变的情况下，当电枢回路串入Ω1.0电阻后的稳定转速。

2、一台电力三相变压器，KVA S N 750=，V V U U N N 400/10000/21=，原、副边绕组为Y ，y0接法。

在低压边做空载试验，数据为：V U 40020=，A I 6020=，W p 38000=。

求：（1）变压器的变比 ；（2）励磁电阻和励磁电抗。

3、一台他励直流电动机11N P kw =，110N U v =，120N I A =， 750/m in N n r =，0.09a R =Ω。

已知最大允许电流m ax 2.2N I I =。

电动机原工作在额定电动状态，负载为反抗性。

求：以最大允许电流进行电压反接制动，电枢应串入多大电阻？在制动到0n =时，不切断电源，电机能否反向运行？如果能反向，反向稳定运行转速是多少？此时工作在什么状态？画出以上过程的机械特性曲线示意图。

4、已知一台三相四极异步电动机的额定数据为：150N f H z =，N P =10kW ，N U =380V ，定子绕组Y 型连接。

额定运行时，定子铜耗1557cu p W =，转子铜耗2314cu p W =，铁耗276fe p W =，机械损耗77m p W =，附加损耗200s p W =。

计算该电动机额定负载时的：（1）同步转速1n （2）电磁功率 （3）额定转速n ； （4）空载转矩0T ； （5）转轴上的输出转矩2T ；（6） 电磁转矩T5.一台他励直流电动机：N P =2.2KW ，N U =220V ，η=80%，N n =1500r/min ，a R =1.8Ω。

电气调试中心电试2011年专业培训复习试题•一、选择题• 1 兆欧表输出的电压是( C )电压.• A.直流; B.正弦交流; C.脉动的直流; D.非正弦交流.•• 2 测量介质损耗因数,通常不能发现的设备绝缘缺陷是( D )• A.整体受潮; B.整体劣化; C.小体积试品的局部缺陷; D.大体积试品的局部缺陷.••3测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是( D )• A.贯穿性缺陷; B.整体受潮; C.贯穿性受潮或脏污; D.整体老化及局部缺陷•• 4 无间隙金属氧化物避雷器在75%直流1MA参考电压下的泄漏电流不大于( C )uA• A.10; B.25; C.50; D.100.•• 5 绝缘油在电弧作用下,产生的气体大部分是( B )• A.甲烷,乙烯; B.氢,乙炔; C.一氧化碳; D.二氧化碳.•• 6 表征SF6气体理化特性的下列各项中,( C )项是错的.• A.无色,无味; B.无臭,无毒; C.可燃; D.惰性气体,化学性质稳定.••7 下列各项中对变压器绕组直流电组的测量有影响的是( A )• A.变压器上层油温及绕组温度; B.变压器油质状况;• C.变压器绕组受潮; D.环境空气温度.••8 电容性套管tδ受外界条件的影响关系(A)•A.受潮后tδ增大; B.温度升高而成指数关系下降; C.随着试验电压的升高而减小••9 L,C串联电路的谐振频率等于( A )• A.1/2π√LC; B.2π√LC; C.1/√LC; D.√L/C.••10 变压器进水受潮时,油中溶解气体色谱分析含量偏高的气体成分是( C )• A.乙炔; B.甲烷; C.氢气; D.一氧化碳.••11 试品绝缘表面脏污,受潮,在试验电压下产生表面泄漏电流,对试品介损和电容量测量结果的影响程度是( C )• A.试品电容量越大,影响越大; B.试品电容量越小,影响越小;• C.试品电容量越小,影响越大; D.与试品电容量的大小无关.••12 雷电引起的过电压称为（C）。

一、填空题1．电磁系统主要由( 衔铁 ) ( 铁心 ) ( 线圈 ) ( 反作用弹簧 )四部分组成。

2．三相异步电动机电动运行时从电源吸收的功率（大于）（填“大于”或“小于”）从转轴上输出的功率。

3．切割磁力线是三相异步电动机产生转子（感应电流 ）和电磁转矩的必要条件。

4．三相异步电动机转子绕组的形式有两种，一种是( 鼠笼 )型绕组，另一种是 ( 绕线 )型绕组。

5．空气阻尼式时间继电器主要由（电磁机构） 、（触电系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180°）6．反接制动时，使旋转磁场反向转动与电动机的转动方向（相反）。

7．三相异步电动机是利用定子绕组中三相交流电产生的（旋转磁场）与转子绕组内的（转子电流的有功分量）相互作用而旋转的。

8．当旋转磁场具有P 对磁极时，旋转磁场的转速为（160f p）。

9．转速差与同步转速的比值称为（ 转差率 ）。

10．异步电动机中的定子绕组相当于变压器的（ 一次绕组 ）。

11．当Ｔem ＞ＴL 时，Δn/Δt＞0 ，电力拖动系统处于（ 加速状态 ）状态； 当Ｔem ＜ＴL 时，Δn/Δt＜0 ，电力拖动系统处于（ 减速状态 ）状态。

12．凡用于交、直流电压为1200V 及以下的电路中，起通断保护，控制作用的电器叫（ 低压电器 ）。

13．步进电动机用电脉冲进行控制，并将电脉冲信号转换成相应的（ 角 ）位移或（ 直线）位移的执行器。

14．在三相异步电动机的定子中布置有相隔（ 120°）电角度的对称三相绕组。

15. 直流电动机有两种常用起动方法（ 电枢回路串电阻起动）（降压起动）。

16．交流测速发电机的输出电压和频率与转速关系为：交流测速发电机的输出电压U 2与（ 转速n ）成正比，输出频率f 2等于（励磁电源频率f 1）；转向改变时，输出电压的相位变化（ 180°）电角度。

17.电磁式电器的电磁机构主要由( 衔铁 )、( 铁心 )、线圈、反作用弹簧等几部分组成，其作用是将电磁能转换成( 机械能 ) 。
