指纹及刷卡门禁一体机 操作说明书 1 目 录 一. 使用环境...............................................................................................2 二. 安装注意事项.......................................................................................2 三. 按键说明...............................................................................................3 四. 指纹按压说明.......................................................................................4 五. 菜单操作构成.......................................................................................5 六. 用户注册...............................................................................................6 七. 指纹注册..............................................................................................7 八. 密码注册...............................................................................................9 九. 感应卡注册...........................................................................................9 十. 指纹及卡..............................................................................................10 十一. 指纹密码.........................................................................................12

十二. 管理者注册.....................................................................................13

十三. 超级用户注册.................................................................................13

十四. U盘上传............................................................................................13

十五. 删除用户.........................................................................................14

十六. 数据下载.........................................................................................15

十七. 门禁管理.........................................................................................17

十八. 本机设置.........................................................................................26

十九. 记录设置.........................................................................................27

廿十. 时间设置.........................................................................................28

廿一. 响铃设置.........................................................................................28

廿二. 存储详情.........................................................................................29

廿三. 记录详情.........................................................................................29

廿四. 系统详情.........................................................................................30

廿五. 出入记录查询.................................................................................30 指纹及刷卡门禁一体机 操作说明书

2 一 使用环境 1）避免将指纹及刷卡门禁一体机安装在强光直照的地方。强光对进行指纹采集时有影响，可能会导致指纹验证无法正常通过。 2）指纹及刷卡门禁一体机的工作温度为 0℃–60℃。避免长期在室外使用。长期在室外使用，会影响设备的正常工作。如果必须在室外使用，建议夏天使用遮阳伞和散热设备，冬天采用保暖设施对设备进行保护。 二 安装注意事项 1）在安装前请确认安装过程中设备的电源系统是关闭的。带电安装、 接线操作会因为电源线的接触导致机器的损坏。 2）秋冬季节由于人体所带的静电严重，安装设备时请先接地线再进行其他接线的安装，以防止瞬间静电电压过大损坏机器。 3）所有接线端子的不使用端口，请不要裸露线端，可能会导致线路短路损坏设备；同时，便于识别请使用不同颜色的线连接端子。

4）请先将其他线路连接好后再连接电源线，最后通电测试。通电后如果发现机器不能正常工作，必须切断电源再进行检测。 5）若电源与机器的距离较远，严禁使用网线等其他专用线代替电源线。选择电源线时，应考虑到传输距离过大导致的电压衰减。 6）对指纹及刷卡门禁一体机进行接线时，因异常接线导致设备线路、主板及指纹头烧坏，造成设备不能正常使用，均不属于保修范围。 7）设备安装高度在 1.4~1.5 米较为合适。 指纹及刷卡门禁一体机 操作说明书

3 三 按键说明 按键布局如图 2-1 所示： F1 F2 F3 F4

1 2 3 ESC 4 5 6 MENU 7 8 9 ▲ * 0 OK ▼ 图2-1 按键功能说明： ESC 操作菜单时退出或取消 MENU 进入菜单管理 OK 确定当前设定项 * *字符 ▲ 操作菜单时上翻键 ▼ 操作菜单时下翻键 0…9 操作或选择菜单时，输入数值 F1 上班考勤状态设定 F2 下班考勤状态设定 F3 加班考勤状态设定 F4 结束考勤状态设定 指纹及刷卡门禁一体机 操作说明书

4 四 指纹按压说明 指纹登记及验证时的正确的按压方式为：手指平压于指纹采集窗口正上方，指纹纹心尽量对正采集窗口的中心。 手指按压方式如下图所示：

倾斜 太靠下 纹心没对准 太偏 正确 指纹及刷卡门禁一体机 操作说明书

5 五 菜单操作说明 在设备处于待机状态时，按【MENU】键进入操作主菜单。若要对具体项目操作时，用户可通过功能键和数字键快捷地进行菜单的选择、数字输入等设置和操作。

主菜单包含注册用户、删除用户、数据下载、门禁管理、高级设置、信息查询六个大项，各菜单下包含二级、三级菜单，可分别进行相应的操作。 1、注册用户：登记指纹（或密码）等信息 2、删除用户：请删离职员工的注册信息（指纹或密码） 3、数据下载：设置通讯参数、U盘下载出入记录等 4、门禁功能：设置时段、用户门禁定义、开门组合、报警等信息 5、高级设置：设置设备机号、记录、时间、响铃等信息； 6、信息查询：查看注册容量、记录详情、产品参数信息等

1. 注册用户 2. 删除用户 3. 数据下载 4. 门禁功能 5. 高级设置 6. 信息查询

MENU 指纹及刷卡门禁一体机 操作说明书

6 六 用户注册

在设备正常工作状态下，按【MENU】键进入主菜单（如果登记了管理员需要先验证管理员身份才可以进入主菜单），如下图所示：

在【用户注册】中包含【用户】、【管理员】、【超级用户】、【U盘上传】等四个项目，如下图所示：

在【用户】中包含【新注册】、【备份注册】、【胁迫指纹】三个项目，如下图所示：

1、 新注册 2、 备份注册 3、 胁迫指纹

用户

退出-ESC 设置-OK

1、 用户 2、 管理员 3、 超级用户 4、 U盘上传

注册用户

退出-ESC 设置-OK

1、 注册用户 2、 删除用户 3、 数据下载 4、 门禁功能 5、 高级设置

菜单

退出-ESC 设置-OK

合集下载

门禁指纹机使用操作说明

门禁指纹机使用操作说明

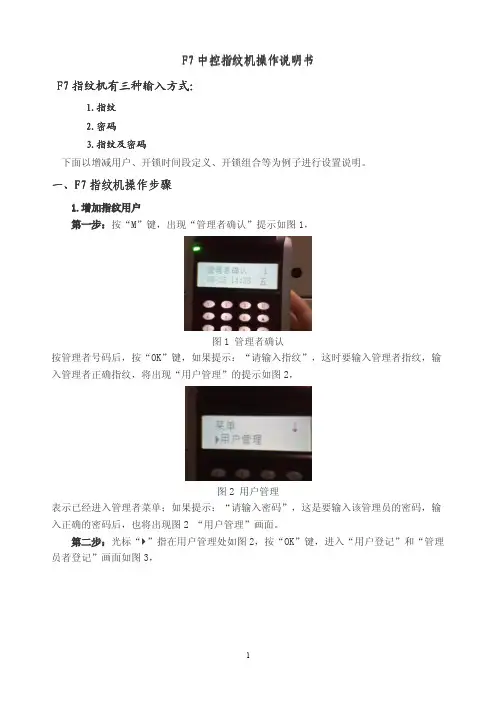

F7中控指纹机操作说明书F7指纹机有三种输入方式：1.1.指纹指纹2.2.密码密码3.3.指纹及密码指纹及密码下面以增减用户、开锁时间段定义、开锁组合等为例子进行设置说明。

一、一、F7F7指纹指纹机机操作操作步骤步骤1.增加指纹用户第一步：按“M”键，出现“管理者确认”提示如图1，图1管理者确认按管理者号码后，按“OK”键，如果提示：“请输入指纹”，这时要输入管理者指纹，输入管理者正确指纹，将出现“用户管理”的提示如图2，图2用户管理表示已经进入管理者菜单；如果提示：“请输入密码”，这是要输入该管理员的密码，输入正确的密码后，也将出现图2“用户管理”画面。

第二步：光标“�”指在用户管理处如图2，按“OK”键，进入“用户登记”和“管理员者登记”画面如图3，图3用户或管理员登记第三步：通过键盘上的“上”、“下”三角形箭头，使屏幕上的光标“�”指着“管理者登记”按“OK”键，进入登记方式选择（指纹和密码），使光标选中“指纹登记”如图4：图3指纹登记第四步：按“OK”键，进入“管理者授权”选择（管理员或用户），通过“上”、“下”选中该登记号的权限是“管理员”，如图4图4管理者授权第五步：再按“OK”键，对新增人员进行登记，出现新增加人的ID号，本人一定要记住自己的ID号码，如图5：图5新登记第六步：再按“OK”键，提示“请输入指纹”，如图6图6请输入指纹通过三次输入同一指纹后，出现保存提示如图7，图7指纹保存提示第七步：（按“OK”键）即可将新增加入的指纹留存在设备中。

在保存第一个指纹后应按提示是否继续，如图8：图8指纹备份提示第八步：如果按“OK”，则进行新登记；如果按“C”键，将可对该登记号授权进行备份，如图9：图9备份登记如果需要备份该登录号的授权，则反复输入两到三个指纹，以便保证正常工作需要，否则按"C"取消。

反复上述操作，可登记多人的指纹。

注：用户的登记方法同上面管理员登记方法雷同，只需将第二步中的用户管理中选择“用户登记用户登记””即可，其它步骤二相同。

指纹机硬件说明书

指纹机硬件说明书

本文档中包含的信息如有更改,恕不另行通知,随产品和服务附带的明确有限保修声明中阐明了此类产品和服务的全部保修服务。本文档中的任何内容均不应理 解为构成任何额外保证。本公司会尽力找出文档中出现的技术错误、编辑错误或遗漏之处,但是对于不可避免的错误本公司不承担责任。
2
目录 目 录
第一章、快速使用 .................................................................... 4 Step 1：使用前准备 ............................................................ 4 Step 2：指纹注册................................................................ 4 Step 3：指纹备份注册......................................................... 8 Step 4：删除指纹.............................................................. 10 Step 5：管理员指纹注册 ................................................... 11 Step 6：指纹考勤.............................................................. 13 第二章、基本介绍 .................................................................. 15 2.1、接口 .......................................................................... 15 2.2、电源管理 ................................................................... 15 2.3、用户 .......................................................................... 15 2.4、注册方式 ................................................................... 16 2.5、注册号码和密码 ........................................................ 16 2.6、工作状态 ................................................................... 16 2.7、记录数据 ................................................................... 17 2 2.8、功能设置 ................................................................... 18 2.8.1、系统设置 .................................................... 18 2.8.2、波特率 ....................................................... 18 2.8.3、显示语言 .................................................... 19 2.8.4、锁延时 ....................................................... 19 2.8.5、自动关机 .................................................... 19 2.8.6、时间设置 .................................................... 19 2.8.7、语音提示 .................................................... 20 2.8.8、恢复出厂值 ................................................ 20 2.8.9、记录设置 .................................................... 20 2.9、键盘 .......................................................................... 21 2.10、菜单 ........................................................................ 22 2.10.1、菜单的区分 .............................................. 22 2.10.2、菜单的构成 .............................................. 22 2.10.3、注册用户菜单........................................... 23 2.10.4、删除用户菜单........................................... 24 2.10.5、数据下载菜单........................................... 24 2.10.6、时间设置 .................................................. 25 2.10.7、高级设置 .................................................. 26 2.10.8、信息查询 .................................................. 27 2.11、提示音..................................................................... 28 2
中控指纹门禁考勤机操作说明说

中控指纹门禁考勤机操作说明说

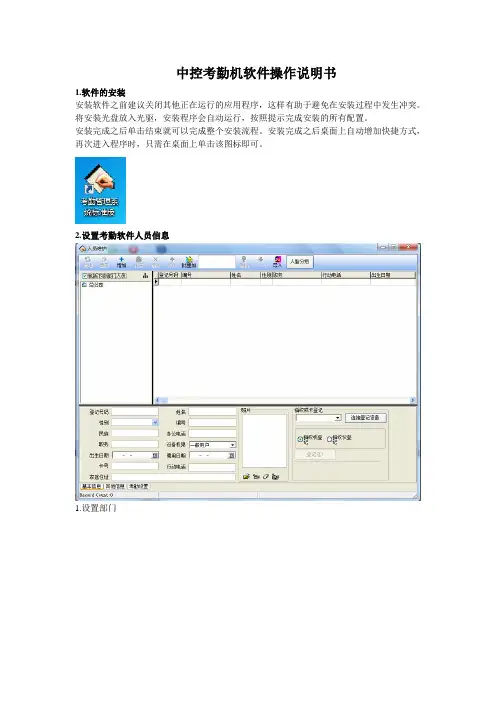

中控考勤机软件操作说明书1.软件的安装安装软件之前建议关闭其他正在运行的应用程序，这样有助于避免在安装过程中发生冲突。
