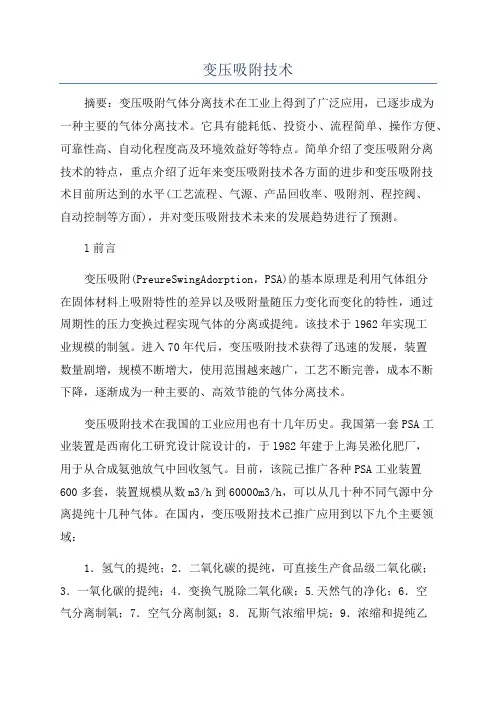

变压吸附技术摘要：变压吸附气体分离技术在工业上得到了广泛应用，已逐步成为一种主要的气体分离技术。
它具有能耗低、投资小、流程简单、操作方便、可靠性高、自动化程度高及环境效益好等特点。
简单介绍了变压吸附分离技术的特点，重点介绍了近年来变压吸附技术各方面的进步和变压吸附技术目前所达到的水平(工艺流程、气源、产品回收率、吸附剂、程控阀、自动控制等方面)，并对变压吸附技术未来的发展趋势进行了预测。
l前言变压吸附(PreureSwingAdorption，PSA)的基本原理是利用气体组分在固体材料上吸附特性的差异以及吸附量随压力变化而变化的特性，通过周期性的压力变换过程实现气体的分离或提纯。
该技术于l962年实现工业规模的制氢。
进入70年代后，变压吸附技术获得了迅速的发展，装置数量剧增，规模不断增大，使用范围越来越广，工艺不断完善，成本不断下降，逐渐成为一种主要的、高效节能的气体分离技术。
变压吸附技术在我国的工业应用也有十几年历史。
我国第一套PSA工业装置是西南化工研究设计院设计的，于l982年建于上海吴淞化肥厂，用于从合成氨弛放气中回收氢气。
目前，该院已推广各种PSA工业装置600多套，装置规模从数m3/h到60000m3/h，可以从几十种不同气源中分离提纯十几种气体。
在国内，变压吸附技术已推广应用到以下九个主要领域：1．氢气的提纯；2．二氧化碳的提纯，可直接生产食品级二氧化碳；3．一氧化碳的提纯；4．变换气脱除二氧化碳；5.天然气的净化；6．空气分离制氧；7．空气分离制氮；8．瓦斯气浓缩甲烷；9．浓缩和提纯乙烯。
在H2的分离和提纯领域，特别是中小规模制氢，PSA分离技术已占主要地位，一些传统的H2制备及分离方法，如低温法、电解法等，已逐渐被PSA等气体分离技术所取代。
PSA法从合成氨变换气中脱除CO2技术，可使小合成氨厂改变其单一的产品结构，增加液氨产量，降低能耗和操作成本。
PSA分离提纯CO技术为Cl化学碳基合成工业解决了原料气提纯问题。
VPSA制氧装置6000立方每小时流量基本情况VPSA制氧装置是一种通过氮气吸附剂进行变压吸附实现制氧的设备。
它可以提供高纯度的氧气，并广泛应用于石化、环保、医疗等领域。
6000立方每小时是指该装置的制氧能力，本文将对VPSA制氧装置6000立方每小时流量的基本情况进行介绍。
首先，VPSA制氧装置的原理是利用分子筛吸附剂对空气中的氮气进行吸附，使氧气单独出来。
这种装置是一个闭环系统，包括主设备、电动机、压力传感器、系统仪表等组成部分。
主设备主要由吸附塔、脱附塔和液化器组成。
吸附塔是VPSA制氧装置的核心部件，其内部填充了具有特定孔径的吸附剂。
在吸附过程中，通过调节压力和气流速度，氮气会被吸附在吸附剂上，而氧气会被留下。
接下来，施加适当的压力差，脱附塔会把吸附剂中的氮气释放出来，以便再次进行循环使用。
VPSA制氧装置的6000立方每小时流量意味着它每小时制氧能力为6000立方米。
这是一个相当大的制氧能力，可以满足大部分工业和医疗应用的需求。
需要注意的是，实际制氧效率受到多种因素的限制，如设备的运行状态、环境条件等。
因此，实际生产中的实际流量可能会有所偏差。
除了流量之外，VPSA制氧装置还有其他一些关键参数需要考虑。
首先是纯度要求，即产生氧气的纯度。
在不同的应用领域，对氧气纯度的要求是不同的。
一般来说，工业领域对氧气纯度的要求较低，而医疗领域对氧气纯度的要求较高。
其次是压力要求，即氧气供应的压力。
不同的使用场合对氧气的压力要求是不同的。
一般来说，工业领域对氧气的压力要求较低，而医疗领域对氧气的压力要求较高。
此外，还有能耗和设备维护成本等因素需要考虑。
VPSA制氧装置的制氧能力越大，相应的能耗和维护成本也会增加。
因此，在选择适合的制氧装置时，需要综合考虑流量、纯度、压力等多个因素，并权衡其对能耗和维护成本的影响。
总之，VPSA制氧装置6000立方每小时流量可以满足大部分工业和医疗应用的需求。
在选择合适的制氧装置时，需要综合考虑流量、纯度、压力、能耗和维护成本等因素，并根据具体应用场景进行选择。
变压吸附制氧技术的发展和应用摘要：简述了变压吸附技术应用于空分制氧领域的技术优势；基于这些优势，吸附空分技术广泛应用于多个行业；随后综述了吸附制氧领域的关键技术发展并作出展望。
关键词：变压吸附；制氧技术；大型化；噪音控制引言近年来变压吸附制氧技术持续发展，已广泛应用于钢铁冶炼、化工、炉窑、玻璃等多个行业中，满足不同产业对于氧气的需求，推动了国内工业制氧设备的技术变革。
一、分析变压吸附制氧技术的优势（一）运行成本低在制氧工艺中，电源能耗量占据总运行成本的90%以上，伴随变压吸附制氧技术的优化创新，纯氧电耗从原来的0.45kW·h/m3变为现在的0.30kW·h/m3，电能消耗量得到了大幅度降低。
相比于其他空分制氧技术，变压吸附制氧技术在成本方面具有明显的优势[1]。
（二）流程简洁、本质安全、易于操作变压吸附制氧技术的工艺流程较为简洁，罗茨鼓风机和罗茨真空泵作为基础的动力设施，操作方式比较为简单，便于开展维护工作[2]。
操作压力的范围在-0.5~0.5bar，不属于压力管道范畴；几乎常温操作，因此具有本质安全性。
开停机方便，开机30min以内即可产出符合标准的氧气；可实现无人值守。
（三）投资低、工期短变压吸附制氧设备主要由一体化罗茨设备、吸附设备、以及阀门切换体系等构成；设备种类、数量少，可以节约项目的一次性投资成本，且设备的占地面积比较低，还可以降低设备土建成本和建设用地的费用。
同时吸附制氧设备的加工制造周期比较短暂，重要设备的加工周期不会超出4个月，一般状况下6个月内就可达成产氧目标，大大降低了设备的建设时间。
（四）维护简单变压吸附制氧技术应用的设备比较少，包括鼓风机、真空泵和程控阀门等全，这些设备的备件便于更换，可以实现量化生产。
可以大幅度降低生产成本，对后续的工期进行严格管控，同时设备维修方法较为简单，售后便捷。
（五）便于调节负荷通过并联、变频、程序时序控制等技术手段，可以方便调节装置产量和纯度，把纯度调在70%~95%，通过对变压吸附制氧设备进行联合使用，可以对负荷进行有效调节。

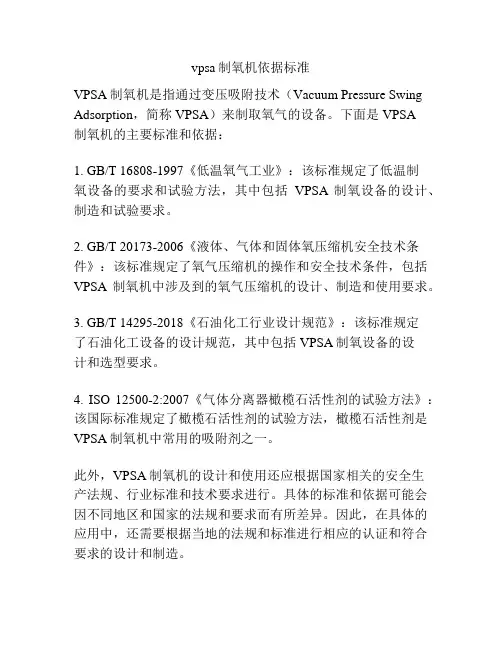

vpsa制氧机依据标准
VPSA制氧机是指通过变压吸附技术（Vacuum Pressure Swing Adsorption，简称VPSA）来制取氧气的设备。
下面是VPSA
制氧机的主要标准和依据：
1. GB/T 16808-1997《低温氧气工业》：该标准规定了低温制
氧设备的要求和试验方法，其中包括VPSA制氧设备的设计、制造和试验要求。
2. GB/T 20173-2006《液体、气体和固体氧压缩机安全技术条件》：该标准规定了氧气压缩机的操作和安全技术条件，包括VPSA制氧机中涉及到的氧气压缩机的设计、制造和使用要求。
3. GB/T 14295-2018《石油化工行业设计规范》：该标准规定
了石油化工设备的设计规范，其中包括VPSA制氧设备的设
计和选型要求。
4. ISO 12500-2:2007《气体分离器橄榄石活性剂的试验方法》：该国际标准规定了橄榄石活性剂的试验方法，橄榄石活性剂是VPSA制氧机中常用的吸附剂之一。
此外，VPSA制氧机的设计和使用还应根据国家相关的安全生
产法规、行业标准和技术要求进行。
具体的标准和依据可能会因不同地区和国家的法规和要求而有所差异。
因此，在具体的应用中，还需要根据当地的法规和标准进行相应的认证和符合要求的设计和制造。
变压吸附制氧行业噪音治理摘要：介绍变压吸附装置噪音产生的原因，从吸音技术、隔音技术、消音技术、阻尼减振降噪等提出解决变压吸附制氧装置噪音问题。
关键词：变压吸附制氧；噪音；治理前言变压吸附制氧的应用可以追述到20世纪70年代的美国冶金工厂，而我国变压吸附制氧起步较晚，上世纪80年代末开始在化工行业应用。
与深冷法比较，它的建设投资、生产运行费用低，建设周期短，开车后不超过半个小时及可获得稳定氧气产品，可随时开、停机等优点，因此近年来变压吸附制氧发展迅速，在有色冶炼、化工造气、水泥炉窑、水泥、玻纤、石化、高炉冶炼等行业得到了广泛应用。
2020年12月31日在重庆钢铁股份有限公司成功运行全国首套采用高速单级离心风机、单级高速离心真空泵为动设备的变压吸附装置，标志着以单级高速离心风机及真空泵为动设备的变压吸附制氧工艺已经成熟。
无论是以罗茨设备动设备还是以单级高速离心机为动设备的变压吸附制氧装置，装置运行时，均会产生大的噪音。
噪音对环境、人员均有及大的伤害，因此变压吸附制氧装置噪声治理成为当务之急。
1 产生噪音的原因分析变压吸附制氧装置，声源众多，如鼓风机及真空泵、管道、阀门、排气放空等。
1.1鼓风机及真空泵噪音鼓风机和真空泵运转时产生的噪声。
噪声一般由空气动力性噪声、机械噪声、配套电机电磁噪声及进出口管道噪声组成，其中主要为空气动力性噪声和机械噪声。
空气动力性噪声由回转噪声和气流涡流噪声构成；回转噪声的基频据透平机械叶片数及转数计算，涡流噪声是气体流动时因紊流、旋涡而产生的噪声，呈现频带较宽的连续声谱。
鼓风机和真空泵运转时噪声以空气动力性噪声为主，机械、电磁噪声为辅，频谱分布曲线较平坦，峰值并不突出，高、中、低频成分均丰富，是噪声治理的重点治理设备。
1.2管道及管件噪音在管道中由于阀门开度小，使流过的流体形成喷流而引起噪声，噪声随阀门开度的减小而增大。
当阀门开度过小使气流阻塞时，会产生更强烈的噪声。
流体流经弯头时产生旋涡，局部流速增大，会加大噪声。

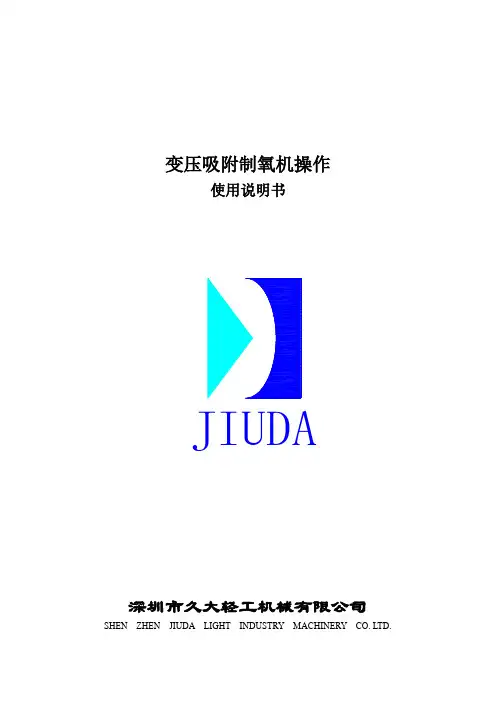

变压吸附制氧机操作使用说明书JIUDA深圳市久大轻工机械有限公司SHEN ZHEN JIUDA LIGHT INDUSTRY MACHINERY CO. LTD.目录1、相关知识 (3)1.1. 气体知识 (3)1.2. 压力知识 (3)1.3. 电力知识 (3)1.4. 安全知识 (3)1.5. 知识产权 (3)1.6. 提示 (3)2、变压吸附（PSA）制氧原理及系统设备概述 (4)2.1. 概述 (4)2.2. PSA制氧原理 (4)2.3. PSA制氧基本工艺流程 (4)2.4. PSA制氧系统设备 (5)3、设备安装及工况条件 (6)3.1. 设备布置要求 (6)3.2. 工况条件 (7)3.3. 设备安装 (7)4、设备调试及开停车 (7)4.1. 设备调试前准备工作 (7)4.2. 设备首次开车 (7)4.3. 设备正常开车步骤 (8)4.4. 设备正常停车步骤 (8)4.5. 故障紧急停车步骤 (8)4.6. 设备正常运行状态描述 (9)4.7. 设备操作注意事项 (9)5、设备检验 (9)5.1. 检验标准 (9)5.2. 设备出厂检验 (9)6、设备维护 (10)6.1. 设备日常维护 (10)6.2. 设备周期性维护 (10)6.3. 常见故障处理 (11)6.4. 设备维护记录表 (11)7、随机附件 (11)7.1. 设备清单 (11)7.2. 随机提供的资料、备件 (12)7.3. 设备提示、警示牌 (12)8、设备保修条款 (12)8.1. 设备质量保证条款 (12)8.2. 设备保修范围 (12)8.3. 产品售后服务承诺 (13)附件1.系统日常工作记录表附件2.系统维护记录表1、相关知识1.1. 气体知识氧气作为空气中含量丰富的气体，取之不竭，用之不尽。
它无色、无味，透明，维持生命。
氧气（O2）在空气中的含量为20.9476%（空气中各种气体的容积组分为：N2：78.084%、O2：20.9476%、氩气：0.9364%、CO2：0.0314%、其它还有H2、CH4、O3、SO2、NO2等，但含量极少），分子量为32，沸点：-183℃。
变压吸附的基本原理变压吸附的基本原理是：利用吸附剂对气体的吸附有选择性，即不同的气体（吸附质）在吸附剂上的吸附量有差异和一种特定的气体在吸附剂上的吸附量随压力变化而变化的特性，实现气体混合物的分离和吸附剂的再生。
变压吸附脱碳技术就是根据变压吸附的原理，在吸附剂选择吸附的条件下，加压吸附原料气中的CO2等杂质组分，而氢气、氮气、甲烷等不易吸附的组分则通过吸附床层由吸附器顶部排出，从而实现气体混合物的分离，而通过降低吸附床的压力使被吸附的CO2等组分脱附解吸，使吸附剂得到再生。
吸附器内的吸附剂对不同组份的吸附是定量的，当吸附剂对有效组份的吸附达到一定量后，有效组份从吸附剂上能有效地解吸，使吸附剂能重复使用时，吸附分离工艺才有实用意义。
故每个吸附器在实际过程中必须经过吸附和再生阶段。
对每个吸附器而言，吸附过程是间歇的，必须采用多个吸附器循环操作，才能连续制取产品气。
吸附过程有以下特性：①吸附剂对气体的吸附有选择性，即不同的气体（吸附质）在吸附剂上的吸附量有差异；②一种特定的气体在吸附剂上的吸附量随着其分压的降低而减少。
采用“抽空降压”的解吸工艺，可降低吸附的CO2等组分的分压，以使吸附剂得到彻底再生。
多床变压吸附的意义在于：保证在任何时刻都有相同数量的吸附床处于吸附状态，使产品能连续稳定地输出；保证适当的均压次数，使产品有较高的回收率。
变压吸附概况变压吸附（Pressure Swing Adsorption.简称PSA）是一种新型气体吸附分离技术，它有如下优点：⑴产品纯度高。
⑵一般可在室温和不高的压力下工作，床层再生时不用加热，节能经济。
⑶设备简单，操作、维护简便。
⑷连续循环操作，可完全达到自动化。
因此，当这种新技术问世后，就受到各国工业界的关注，竞相开发和研究，发展迅速，并日益成熟。
1960年Skarstrom提出PSA专利，他以5A沸石分子筛为吸附剂，用一个两床PSA装置，从空气中分离出富氧，该过程经过改进，于60年代投入了工业生产。
制氧机使用说明书制氧机使用说明书篇一：家用制氧机的使用方法家用制氧机的使用方法鱼跃制氧机适用：医疗机构和家庭进行氧疗与保健。
1、医疗功能：给患者供氧，配合治疗心脑血管、呼吸系统、。
慢性阻塞性肺炎等疾病，以及煤气中毒及其它严重缺氧病症。
2、保健功能：通过给氧改善身体供氧状况，达到补氧保健的目的。
适用于中老年人，体质较差者，孕期妇女，高考学生等存在不同程度缺氧的人群，也可在重体力或脑力消耗后，用于消除疲劳，恢复身体机能。
3、鱼跃制氧机适用于城市、乡村、边远地区、山区、高原等中小型医院、诊所、卫生站等。
同时也适用于疗养院、家庭氧疗、体育训练中心、高原兵站及其他用氧场所。
何谓氧中毒？长时间、高流量吸氧（指吸入浓度为90%以上氧气，流量>5升/分），从而导致肺泡中氧浓度过高，使得肺泡及人体出现各种损害性病变，称为氧中毒。
如果吸入90%以上的氧气流量控制在1—3升/分钟之间，则肺泡氧浓度在25-33%之间，符合肺泡中气体交换的最佳浓度，是绝不会发生氧中毒的。
1、氧流量不宜过高或过低，过高会造成二氧化碳在体内潴留，加重病情；过低则达不到氧疗效果，正确的吸氧流量应该2升/分钟左右，（90%以上医用氧）。
2、根据病情状况，确定每天氧疗时间：（1）慢性阻塞性肺疾病（慢性支气管炎、支气管哮喘、肺气肿、肺心病等）每天氧疗时间最好在15小时以上，具体时段不限；（2）心脑血管系统疾病（高血压、高血脂、动脉硬化、冠心病、心律失常、脑血栓、脑萎缩等）、颈椎病患者建议每天分早晨、下午、晚上三次吸氧，每次吸氧40分钟左右；（3）糖尿病人建议每日吸氧2-4次，每次1小时左右，分别安排在早上、上午、下午、晚上；（4）失眠患者最好在临睡前吸氧30-60分钟；（5）亚健康状态、美容每次吸氧在30分钟左右，一天1-2次；制氧机使用说明书篇二：制氧机说明书变压吸附制氧机操作使用说明书JIUDA深圳市久大轻工机械SHEN ZHEN JIUDA LIGHT INDUSTRY MACHINERY CO. LTD.目录1、相关知识31.1. 气体知识31.2. 压力知识31.3. 电力知识31.4. 安全知识31.5. 知识产权31.6. 提示32、变压吸附（PSA）制氧原理及系统设备概述42.1. 概述42.2. PSA制氧原理42.3. PSA制氧基本工艺流程42.4. PSA制氧系统设备53、设备安装及工况条件6 3.1. 设备布置要求63.2. 工况条件73.3. 设备安装74、设备调试及开停车7 4.1. 设备调试前准备工作7 4.2. 设备首次开车74.3. 设备正常开车步骤8 4.4. 设备正常停车步骤84.5. 故障紧急停车步骤84.6. 设备正常运行状态描述94.7. 设备操作注意事项95、设备检验95.1. 检验标准95.2. 设备出厂检验96、设备维护106.1. 设备日常维护106.2. 设备周期性维护106.3. 常见故障处理116.4. 设备维护记录表117、随机附件117.1. 设备清单117.2. 随机提供的资料、备件127.3. 设备提示、警示牌128、设备保修条款128.1. 设备质量保证条款12 8.2. 设备保修范围128.3. 产品售后服务承诺13 附件1.系统日常工作记录表附件2.系统维护记录表1、相关知识1.1. 气体知识氧气作为空气中含量丰富的气体，取之不竭，用之不尽。

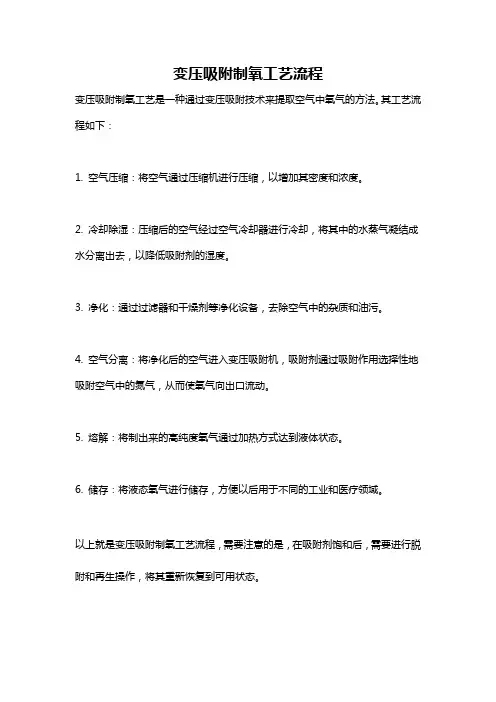

变压吸附制氧工艺流程
变压吸附制氧工艺是一种通过变压吸附技术来提取空气中氧气的方法。
其工艺流程如下：
1. 空气压缩：将空气通过压缩机进行压缩，以增加其密度和浓度。
2. 冷却除湿：压缩后的空气经过空气冷却器进行冷却，将其中的水蒸气凝结成水分离出去，以降低吸附剂的湿度。
3. 净化：通过过滤器和干燥剂等净化设备，去除空气中的杂质和油污。
4. 空气分离：将净化后的空气进入变压吸附机，吸附剂通过吸附作用选择性地吸附空气中的氮气，从而使氧气向出口流动。
5. 熔解：将制出来的高纯度氧气通过加热方式达到液体状态。
6. 储存：将液态氧气进行储存，方便以后用于不同的工业和医疗领域。
以上就是变压吸附制氧工艺流程，需要注意的是，在吸附剂饱和后，需要进行脱附和再生操作，将其重新恢复到可用状态。
