在大众车上实现一键升窗

汽车改装锁车升窗的原理
汽车改装锁车升窗的原理是通过安装了相应的电动窗升降装置，可以实现锁车状态下通过车钥匙操作窗户的升降。

具体原理如下：
1. 安装电动窗升降装置：将电动窗升降装置安装在车辆的门内部，通常是安装在驾驶员和乘客座椅旁边的门壁板材料上。

2. 连接电源线路：连接正、负电源线路和地线，使电动窗升降装置能够获得电力供应。

3. 连接控制信号线路：连接控制信号线路，使电动窗升降装置能够接收来自车钥匙的控制信号。

4. 添加开关按钮：安装一个开关按钮在驾驶员或乘客方便按压的位置，用于手动控制窗户升降。

5. 锁车升窗功能编程：通过车钥匙的远程控制功能，编程设置锁车状态下的升窗功能，使其在车辆锁定时窗户升起，防止窃贼利用窗户进入车辆。

总的来说，汽车改装锁车升窗的原理是通过电动窗升降装置的安装和连接，通过车钥匙的远程控制信号和开关按钮手动控制，实现在车辆锁定状态下窗户的升降功能。

6
质量担保条例
关于您的爱车
您的汽车与环境保护 您选择的这款汽车在环境保护方面也做到了卓越。在汽车研发时，我们就将它对 环境的影响降到最低；在生产的时候，我们不会使用对环境有影响的材料，例如 含镉和石棉的材料；对于汽车的喷漆，我们不再过多的使用化学溶剂，而是使用 了部分水基汽车漆。 同时，每一种型号发动机的排放都是极小的。发动机运转安 静并且消耗很少。当然发动机的排放也取决于您的驾驶方法。在本手册的“驾驶技 巧”这一章中您可以找到忠告和建议。 新汽车进行设计时就已考虑汽车报废、回收 时应满足环保要求。 汽车塑料件上标有特殊的标记，以方便以后识别材料和有目 的的废物再利用。这些塑料件中的一部分甚至 100%是由可回收材料制造。 本车 所有零部件及零部件的制造,绝对不使用对臭氧层有破坏作用的氟利昂物质。 您的汽车和安全性 您的汽车具有杰出的主动安全性和被动安全性。从底盘到内部空间的人机工程 学，从汽车前部结构到乘员室、尾部、方向盘、座椅，一直到安全带及气囊系 统。所有这些都是我们安全哲学的体现。因为对于我们来讲安全性意味着保护乘 员。举一些例子： 安全性车身的结构不仅具有最大的坚固性，而且能够在紧急情 况下把从汽车前部结构到汽车后部结构系统所受的碰撞能量分配给许多车身零 件。车门中的多种加强措施，特别是车身中坚固的横梁和门槛仅仅是这种坚固性 的一部分。全部被动安全性都采用最严格的方法，在多达 30 种碰撞试验中进行了 检验。 您新车中的座椅本身对乘员起到有效的保护作用。您有一个坚固的基础， 一个稳定的座椅结构。在发生碰撞的情况下，如果正确使用了安全带，就不会从 中滑脱出来。您的汽车装备有安全转向柱，它的溃缩性能可以显著地降低向车内 空间挤入的危险，因此提高了汽车的被动安全性。 安全气囊系统是安全带最理想 的辅助系统。它由电子传感器释放，保护驾驶员和前座乘客。 汽车与售后服务 我们拥有富有工作能力的、庞大的售后服务组织为您的汽车进行维护修理：在中 国我们有分布各地的上汽大众斯柯达销售商，他们按照标准工作流程修理，收费 合理并且专业规范。上汽大众斯柯达销售商将保障您的汽车运转正常。它们也提 供完备的质量担保和售后服务。如果您有任何问题、建议或意见，请及时和我们 取得联系。 上汽大众客户服务热线：400-820-1111 祝您行车愉快顺利。

● ●
● ●
● ●
13
自动转向灯
在低速转弯或高速并线时，若驾驶者未开启转向灯，系 统将自动开启转向灯；当驾驶员开启转向灯控制时（包 含双闪灯），自动转向灯功能将自动关闭；ACC OFF状 不可刷出。 态下，自动转向灯功能将自动关闭。 该功能默认打开，可通过个性化设置关闭该功能。
●
○
—
14

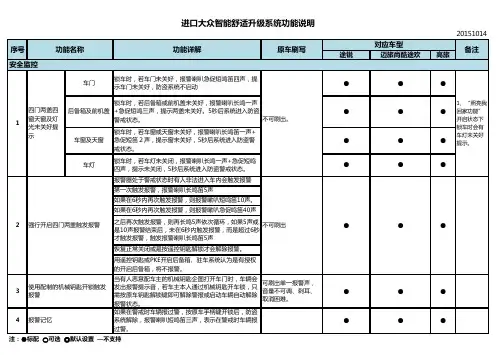

高速急刹自动双闪警示
●
●
●
●
●
●
●
●
●
2
强行开启四门两盖触发报警
●
●
●
3
使用配制的机械钥匙开锁触发 报警
4
报警记忆
当有人恶意配车主的机械钥匙企图打开车门时，车辆会 可刷出单一报警声， 发出报警提示音，若车主本人通过机械钥匙开车锁，只 音量不可调、刺耳、 需按原车钥匙解锁键即可解除警报或启动车辆自动解除 取消困难。 报警状态。 如果在警戒时车辆报过警，按原车手柄键开锁后，防盗 系统解除，报警喇叭短鸣笛三声，表示在警戒时车辆报 过警。
●
—
—
途锐只设2档 和4档。
15
高速雨刮自动双闪警示
不可刷出。
●
—
—
注：● 标配 ○ 可选 ○ 默认设置 —不支持
锁车时，若后备箱或前机盖未关好，报警喇叭长鸣一声 后备箱及前机盖 +急促短鸣三声，提示两盖未关好。5秒后系统进入防盗 不可刷出。 警戒状态。 000000 锁车时，若车窗或天窗未关好，报警喇叭长鸣笛一声+ 车窗及天窗 急促短笛２声，提示窗未关好，5秒后系统进入防盗警 戒状态。 车灯 锁车时，若车灯未关闭，报警喇叭长鸣一声+急促短鸣 四声，提示未关闭，5秒后系统进入防盗警戒状态。 报警器处于警戒状态时有人非法进入车内会触发报警 第一次触发报警，报警喇叭长鸣笛5声 如果在6秒内再次触发报警，则报警嗽叭短鸣笛10声。 如果在6秒内再次触发报警，则报警嗽叭急促鸣笛40声 之后再次触发报警，则再长鸣5声依次循环，如果5声或 不可刷出 是10声报警结束后，未在6秒内触发报警，而是超过6秒 才触发报警，触发报警喇叭长鸣笛5声 恢复正常关闭或是按遥控钥匙解锁才会解除报警。 用遥控钥匙或PKE开启后备箱、驻车系统认为是有授权 的开启后备箱，将不报警。

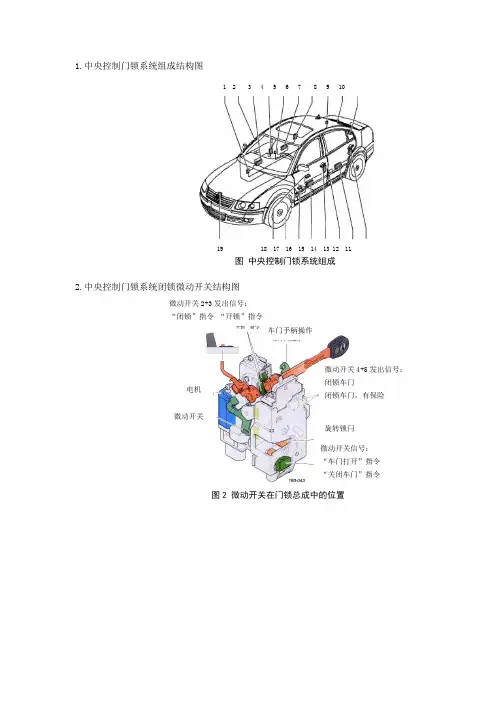

1.中央控制门锁系统组成结构图图 中央控制门锁系统组成2.中央控制门锁系统闭锁微动开关结构图图2 微动开关在门锁总成中的位置1 2 3 4 5 6 7 8 9 1019 18 17 16 15 14 13 12 11旋转锁闩 微动开关微动开关2+3发出信号： “闭锁”指令 “开锁”指令微动开关4+5发出信号：闭锁车门闭锁车门，有保险微动开关信号： “车门打开”指令 “关闭车门”指令车门手柄操作电机3.机械钥匙闭锁过程示意图图机械钥匙闭锁过程4.帕萨特中央控制门锁系统电气连接示意图30电源线BUS-H BUS-L驾驶员侧车门控制单元F22031接地线E150图中央控制门锁系统电气连接示意图5.中央控制门锁系统的组成图 中央控制门锁系统的组成6.帕萨特车内中央闭锁开关原理图图 车内中央闭锁开关原理图舒适系统电控单元门控单元门锁总成后备箱盖门锁总成钥匙J386左前门控单元搭铁线棕色线左前门组合开关E150车内中央闭锁开关黄/黑线7.车窗玻璃升降控制示意图图 车窗玻璃升降控制8.帕萨特电动车窗控制电路原理图（局部）图 电动车窗控制电路原理图（局部）电动车窗主开关电动车窗副开关电动车窗电动升降机前电动车窗玻璃升降机电动车窗电动机前电动车窗玻璃升降机电动车窗电动机9.电动车窗防夹功能结构示意图图电动车窗防夹功能10.天窗自动关闭示意图图天窗自动关闭印刷电路板电机轴霍尔传感器环形磁铁11.天窗自动关闭原理图图 天窗自动关闭原理12.天窗系统组成示意图图 天窗系统组成中央电器电控单元舒适系统电控单元门控单元天窗旋钮天窗电机天窗模块雨量传感器天窗模块天窗玻璃电动机及驱动齿轮遮阳板13.电动天窗控制示意图图天窗控制示意图14.帕萨特天窗电控单元外围电路原理图图天窗电控单元外围电路原理图门控单元舒适系统电控单元天窗电控单元蓄电池。
