煤矿网络广播方案

第一章第二章第三章综合自动化监控网络平台3.1概述随着工业以太网技术的不断完善与发展，工业以太网在工业自动化领域得到了越来越广泛的应用与认可。

许多控制器、PLC、智能仪表、DCS系统已经带有以太网接口，这些都标志着工业以太网已经成为真正开放互连的工业网络的发展方向。

采用基于工业以太网的集成式全分布控制系统，具有高度的分散性、实时性、可靠性、开放性和互操作性的特点。

综合自动化监控网络平台把各个自动化子系统有机地整合在一起，所有的监测监控管理操作都在一个平台中运行，提高了矿井综合自动化水平，实现了减员增效和矿井机电设备的安全运行，提高了煤矿的生产效率。

根据矿井综合自动化系统建设的需求，矿井综合自动化平台的主干网络结构采用1000M环形工业以太网，传输介质为单模光纤，采用工业以太网交换机进行数据交换。

通过工业以太网连接井上、井下各个子系统，把所有系统设备控制和监控信息传输到集中控制室，通过服务器的数据采集，使工程师完成各个子系统的组态，达到监测和控制的目的。

矿井综合自动化监控网络系统的建设内容包括：（1）工业以太环网建设，连接各个子系统的PLC或上位机；（2）调度控制指挥中心的网络建设，部署工业以太网的核心交换机并连接设备控制层的工业以太环网和数据采集服务器，部署操作员站和工程师站；（3）网络安全建设，划分VLAN，使矿井的综合自动化控制网络系统稳定、可靠、安全运行；（4）网络管理建设，建设综合自动化控制网络系统的网络管理平台，对所有工控网络设备、进行集中管理，提高管理水平，降低管理成本。

3.2设计原则自动化监控网络平台是煤矿现代化生产控制和管理信息系统的基础设施，其可靠性和可扩展性对煤矿企业的安全生产至关重要，必须遵循以下设计原则：可靠性煤矿行业的特点决定了整个系统必须具有很高的可靠性，保障生产活动的正常进行和井下工作人员的生命安全。

因此在选型时必须考虑所选技术在冗余、出错处理和容错方面的能力，所选产品能够适应井下恶劣的工作环境和防爆要求。

煤矿形势教育宣传方案背景煤炭是我国能源的重要组成部分，但煤矿安全事故频发。

为了减少煤矿安全事故的发生，保护矿工的生命财产安全，加强煤矿形势教育宣传，提高矿工安全意识和安全知识，是非常必要的。

目的本方案的目的是制定一套有效的煤矿形势教育宣传方案，旨在促进煤矿企业的安全生产管理，增强矿工的安全意识和安全知识，降低煤矿安全风险，提升煤炭行业的安全生产水平。

目标1.提高全体矿工的安全意识和安全知识，遵守各项安全生产规章制度，增强自我安全保护能力。

2.加强安全生产监督检查，及时发现隐患并及时消除，确保矿山安全稳定运行。

3.具备适应不同密集度人员的安全意识与安全技能，尽可能缓解、减少矿山人员的伤亡事故。

内容本方案针对不同人群制定了相应的宣传内容和宣传方式，具体如下：领导班子要求领导班子首先加强自身安全意识和安全知识，成为企业安全管理的模范。

另外，领导班子应当制定必要的安全制度、模板和流程，并通过相关会议、讲话等渠道，向全体员工传达企业安全管理方针、政策和企业安全发展情况。

同时，领导班子还应当领导和组织各个部门开展安全生产活动和现场检查，促进企业内部安全生产管理的持续改进。

班组长班组长应当首先提高自身安全意识和安全知识，成为安全生产的专业人才。

其次，班组长应当组织和领导班组内部进行推进安全生产的各项工作，包括排查隐患、提高安全防护意识、安排合理的工作岗位、指导员工全程参与排查等。

另外，班组长还应当通过部门例会、安全会议等渠道，向员工及时传递安全生产相关信息、安全知识、操作规范等。

矿工对矿工制定的宣传内容和宣传方式如下：安全培训课程新员工入职时必须进行安全培训，并签署安全承诺书，全员定期参与安全培训，提高安全技能。

安全生产宣传定期举办安全月活动、宣传日等活动，并制作安全宣传资料，张贴宣传牌，通过广播、电视、网络等多种形式宣传安全知识和警示教育。

随机安全检查对岗位作业、安全设施和作业环境进行随机安全检查，及时查处存在的隐患，不断完善煤矿安全生产环境。

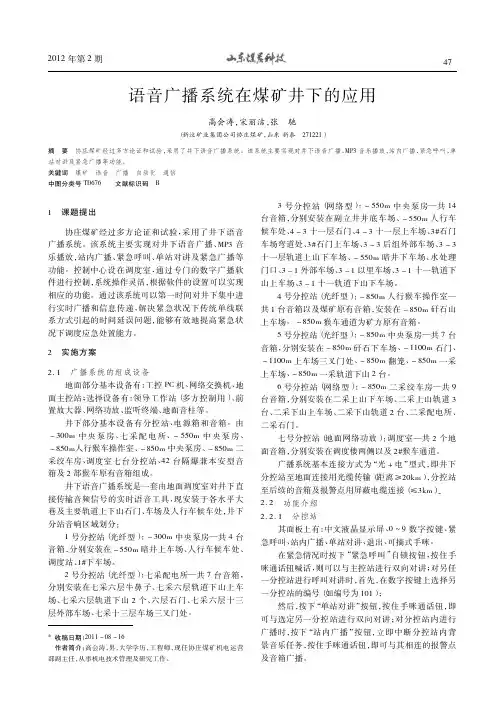

语音广播系统在煤矿井下的应用高会涛，宋丽洁，张驰（新汶矿业集团公司协庄煤矿，山东新泰271221）摘要协庄煤矿经过多方论证和试验，采用了井下语音广播系统。

该系统主要实现对井下语音广播、MP3音乐播放，站内广播、紧急呼叫、单站对讲及紧急广播等功能。

关键词煤矿语音广播自动化通信中图分类号TD676文献标识码B1课题提出协庄煤矿经过多方论证和试验，采用了井下语音广播系统。

该系统主要实现对井下语音广播、MP3音乐播放，站内广播、紧急呼叫、单站对讲及紧急广播等功能。

控制中心设在调度室，通过专门的数字广播软件进行控制，系统操作灵活，根据软件的设置可以实现相应的功能。

通过该系统可以第一时间对井下集中进行实时广播和信息传递，解决紧急状况下传统单线联系方式引起的时间延误问题，能够有效地提高紧急状况下调度应急处置能力。

2实施方案2．1广播系统的组成设备地面部分基本设备有：工控PC机、网络交换机、地面主控站；选择设备有：领导工作站（多方控制用）、前置放大器、网络功放、监听终端、地面音柱等。

井下部分基本设备有分控站、电源箱和音箱。

由－300m中央泵房、七采配电所、－550m中央泵房、－850m人行猴车操作室、－850m中央泵房、－850m二采绞车房、调度室七台分控站、42台隔爆兼本安型音箱及2部猴车原有音箱组成。

井下语音广播系统是一套由地面调度室对井下直接传输音频信号的实时语音工具，现安装于各水平大巷及主要轨道上下山石门、车场及人行车候车处，井下分站音响区域划分：1号分控站（光纤型）：－300m中央泵房—共4台音箱，分别安装在－550m暗井上车场、人行车候车处、调度站、1#下车场。

2号分控站（光纤型）：七采配电所—共7台音箱，分别安装在七采六层牛鼻子、七采六层轨道下山上车场、七采六层轨道下山2个、六层石门、七采六层十三层外部车场、七采十三层车场三叉门处。

*收稿日期：2011－08－16作者简介：高会涛，男，大学学历，工程师，现任协庄煤矿机电运营部副主任，从事机电技术管理及研究工作。

（ ） 干扰性 能差 、 质差 。模 拟音 频受 电子元 ２抗 音
等问题。另外 ， 系统 的对讲功能可 以在 紧急情况下 ， 该
及早将危险区域 的状况 向调度汇报 ， 为及 时掌握 前方
状 况 增 加 了 一个 有 效 途 径 。 ２ 利 用 以 太 网 技 术 进 行 数 字 广 播 方 式
数字广播顾名思 义就 是将 广播 信号数 字化 （ ／ ＡＤ
递 ， 目前乃至今后 三 网合 一或多 网合一 的一 个重要 是
积累， 处理 的次 数越 多 ， 噪声 积 累越大 ， 噪 比 （ ／ 信 Ｓ Ｎ） 越低 。同时模拟音 频信号 易受环境 干扰 ， 别 是 电磁 特 的干扰 。途径线路周边的大功率 电器设备都会 对语音 信号造成干扰 ， 直接影 响通话效 果 。模拟音 频信 号传 输受线 问变 压 器带 宽 、 喇叭 尺寸 、 电缆 线 径等 因素影
Ｋｅ ｒ ｓ ａ ａｏ ｒ ａ ｃ ｔｎ Ｉ ｅｗｏ ｋ ｂ ａ ｃ ｔ ｇ ｔ ｒ ｅ ｎ ｔ ｎ ｔ ｄ ｇｔｌ ｔ ｎ ｍｉｓｏ ｙ ｗｏ ｄ ｎ ｌ ｇ ｂ ｏ ｄ ａ ｉ ｇ ｓ Ｐ ｎ ｔ ｒ ｒ ｄ ａ ｉ ｈ ｅ ｅ ｓｕ ｉ ｏ ｓ ｎ ｙ ｉｉ ｒ ｓ ｓ ｉｎ ａ ａ
的致命缺点。 由于煤 矿井 下面积 比较大 ， 区域分 布 比较广 ； 根据 井下实际情况及功 能要 求 ， 采用 Ｉ 可 Ｐ网络 广播 系统 ，
般传输距离 是几 十米到几百 米 。由于结 构简 单 、 性
能稳定 、 终端便宜 ， 合 于小范 围、 音质效果 和应 用 适 对
将音频信号以标 准 Ｉ Ｐ包形 式在井 下局 域 网上进 行传 送．解决传统广播系统存在 的长距离 音频功率 传送布
ｐ ｉ ｃｐ ｅ ａ ｄ ｆ ｎ ｔｏ ｒｎ ｉ ｌ ｎ ｕ ｃ ｉｎ，ｔ ｕｓｆ ｒｒ ｄ ｏ ｉ ｏ ｎ ｎ ｅｐ ｉｅ ａ ｐ ｉ ａｉ ｎ ｐ ｏ ｉ ｅ ｈ ａ ｉ． ｈ ｏ ａ ｉ ｎ ｃ ａ ｍｉ ｅ ｅ ｔｒ ｒｓ ｐ ｌｃ ｔ ｒ ｖ ｄ ｓ ｔ ｅ ｂ ｓｓ ｌ ｏ
