multisim仿真反相比例放大器的电路反相比例放大器是一种常用的放大电路，可以将输入信号的幅度放大到更高的水平。

在本文中，我们将使用Multisim软件来模拟和分析一个反相比例放大器的电路。

让我们来了解一下反相比例放大器的基本原理。

反相比例放大器由一个运算放大器（Operational Amplifier，简称Op-Amp）和几个电阻构成。

Op-Amp是一种高增益、差分输入的电子放大器，它具有很多应用的潜力。

在反相比例放大器中，输入信号通过一个电阻连接到Op-Amp的负输入端，同时通过另一个电阻连接到Op-Amp的输出端。

输出信号则通过一个电阻连接到Op-Amp的负输入端，形成一个反馈回路。

通过调整输入电阻和反馈电阻的比例，可以实现对输入信号的放大或缩小。

在Multisim中，我们可以使用Op-Amp元件和电阻元件来建立一个反相比例放大器的电路。

首先，我们需要选择合适的Op-Amp元件，并将其拖放到工作区。

然后，我们需要添加电阻元件，并将它们连接到Op-Amp的合适引脚上。

在连接电路时，我们需要确保电阻的连接是正确的，以保证电路的正常工作。

在建立电路之后，我们可以通过设置输入信号的幅度和频率来模拟反相比例放大器的工作。

在Multisim的模拟设置中，我们可以设置输入信号的属性，如幅度、频率和波形类型。

通过观察输出信号的幅度和相位，我们可以了解到反相比例放大器对输入信号的放大效果。

除了模拟和分析电路的工作原理外，Multisim还提供了其他功能，如参数分析和频率响应分析。

通过参数分析，我们可以调整电路中的元件数值，并观察输出信号的变化。

通过频率响应分析，我们可以了解电路对不同频率信号的响应情况，从而优化电路的设计。

总的来说，Multisim是一款功能强大的仿真软件，可以帮助我们模拟和分析反相比例放大器的电路。

通过使用Multisim，我们可以更好地理解反相比例放大器的工作原理，并优化电路的设计。

同相比例放大电路

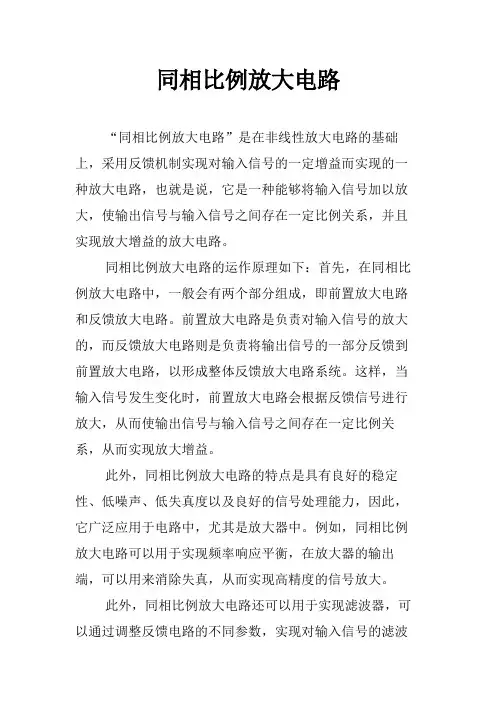

“同相比例放大电路”是在非线性放大电路的基础上，采用反馈机制实现对输入信号的一定增益而实现的一种放大电路，也就是说，它是一种能够将输入信号加以放大，使输出信号与输入信号之间存在一定比例关系，并且实现放大增益的放大电路。

同相比例放大电路的运作原理如下：首先，在同相比例放大电路中，一般会有两个部分组成，即前置放大电路和反馈放大电路。

前置放大电路是负责对输入信号的放大的，而反馈放大电路则是负责将输出信号的一部分反馈到前置放大电路，以形成整体反馈放大电路系统。

这样，当输入信号发生变化时，前置放大电路会根据反馈信号进行放大，从而使输出信号与输入信号之间存在一定比例关系，从而实现放大增益。

此外，同相比例放大电路的特点是具有良好的稳定性、低噪声、低失真度以及良好的信号处理能力，因此，它广泛应用于电路中，尤其是放大器中。

例如，同相比例放大电路可以用于实现频率响应平衡，在放大器的输出端，可以用来消除失真，从而实现高精度的信号放大。

此外，同相比例放大电路还可以用于实现滤波器，可以通过调整反馈电路的不同参数，实现对输入信号的滤波
处理，从而实现特定频率信号的放大或者减弱，从而实现信号的分离或者滤除。

另外，同相比例放大电路还可以用于实现控制系统，可以通过调整反馈电路的参数，达到我们期望的控制效果，从而实现信号的自动调节、自动恒定，从而实现自动控制系统的功能。

总之，同相比例放大电路具有良好的稳定性、低噪声、低失真度以及良好的信号处理能力，广泛应用于放大器中，可以实现频率响应平衡、消除失真、实现滤波器、以及实现控制系统等功能，是一种很重要的电路。

两级运放比例电路两级运放比例电路是一种常见的电子电路，广泛应用于各种电子设备和系统中。

它的核心部分是运算放大器，通过合理的电路设计，实现输入信号与输出信号的比例关系。

下面将从基本概念、组成元件、工作原理、应用场景、调试与优化等方面进行全面解析。

一、两级运放比例电路的基本概念两级运放比例电路，顾名思义，是由两个运算放大器级联组成的电路。

运算放大器（Op-Amp）是一种具有高增益、宽频带、低噪声、低失真等优良特性的模拟电路。

通过级联两个运算放大器，可以实现对输入信号的放大、滤波、模拟计算等功能，从而满足各种应用场景的需求。

二、两级运放比例电路的组成元件1.运算放大器：两级运放比例电路的核心元件，负责对输入信号进行放大和处理。

2.电阻：用于设定运算放大器的增益和反馈系数，进而控制输出信号的比例关系。

3.电容：用于滤波和耦合，消除电路中的高频干扰和噪声。

4.电感：用于抑制高频干扰和切断交流信号，保证电路的稳定性。

三、两级运放比例电路的工作原理两级运放比例电路的工作原理主要基于运算放大器的反馈原理。

当输入信号经过第一个运算放大器放大后，其输出信号作为第二个运算放大器的输入信号，通过调整电阻和电容的数值，实现对输出信号的比例控制。

根据运算放大器的闭环增益公式，可以计算出所需的电阻和电容值，从而实现所需的输出比例。

四、两级运放比例电路的应用场景1.放大和滤波：在音频、视频等领域，用于放大和滤波处理，提高信号质量。

2.模拟计算：在自动控制、仪器仪表等领域，用于实现复杂的模拟计算功能。

3.传感器信号处理：在各种传感器系统中，用于处理传感器输出的微小信号，提高测量精度。

4.无线通信：在无线通信系统中，用于放大和滤波处理，提高信号传输质量。

五、两级运放比例电路的调试与优化1.调试：在搭建两级运放比例电路后，通过示波器等测试仪器，检查电路的放大倍数、带宽、噪声等性能指标，确保电路正常工作。

2.优化：根据实际应用需求，调整电阻、电容等元件的数值，以实现更高的增益、更宽的带宽和更好的噪声性能。

i1=if （虚断）
uo Rf 电压放大倍数: A ui R1
uo ui R1 Rf
2 电路图
ห้องสมุดไป่ตู้
3 输出波形图
关于电路的注意事项：
(1)同相输入端通常通过电阻R2接地 , R2是一静态平衡 电阻，即在静态时（输入信号ui＝0）,两个输入端对地的 等效电阻要相等，达到平衡状态。其作用是消除静态基极 电流对输出电压的影响。因此：R2＝R1//RF。 (2)设ui为正，则uo为负，此时反相输入端的电位高于输 出端的电位，输入电流i1和反馈电流if的实际方向即如图 中所示，差值电流id＝i1－if，即if削弱了净输入电流 (差值电流)，故为负反馈。反馈电流if取自输出电压uo， 并与之成正比，故为电压反馈。反馈信号在输入端是以电 流的形式出现的，它与输入信号并联，故为并联反馈。因 此，反相比例运算电路是一个并联电压负反馈电路 。
反相放大器的原理
1 反相比例运算 2 电路图 3 输出波形图
集成运算放大器构成的运算电路
1 比例运算电路
一. 反相比例运算
虚地点
if
Rf
判断方法：
把放大器看成理想放大器， 根据它的电压传输特性，可 以利用虚短和虚断的方法
ui
R1 i1
u－ u+
－ ∞ A + +
uo
u+ =0 u－=u+=0（虚地）
总结
集成运放可以构成加法、减法、积分、微分、对 数和反对数等多种运算电路。在这些电路中，均 存在深度负反馈。因此，运放工作在线性放大状 态。这时可以使用理想运放模型对电路进行分析， “虚短”和“虚断”的概念是电路分析的有力工 具。
