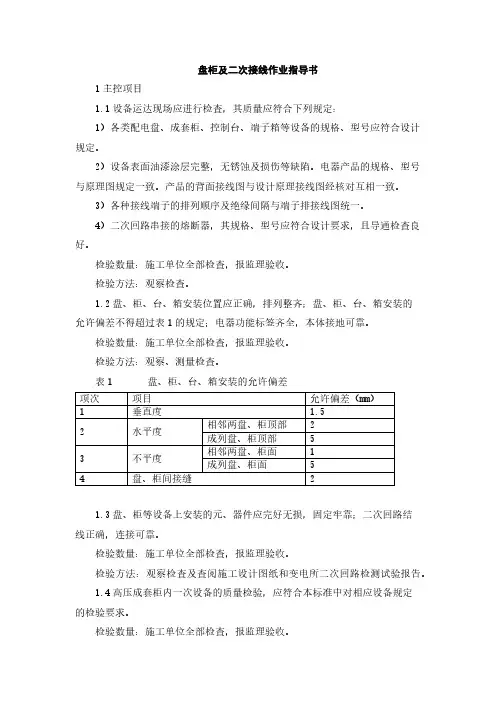

盘柜及二次接线作业指导书1主控项目1.1设备运达现场应进行检查,其质量应符合下列规定:1)各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计规定。
2)设备表面油漆涂层完整,无锈蚀及损伤等缺陷。
电器产品的规格、型号与原理图规定一致。
产品的背面接线图与设计原理接线图经核对互相一致。
3)各种接线端子的排列顺序及绝缘间隔与端子排接线图统一。
4)二次回路串接的熔断器,其规格、型号应符合设计要求,且导通检查良好。
检验数量:施工单位全部检查,报监理验收。
检验方法:观察检查。
1.2盘、柜、台、箱安装位置应正确,排列整齐;盘、柜、台、箱安装的允许偏差不得超过表1的规定;电器功能标签齐全,本体接地可靠。
检验数量:施工单位全部检查,报监理验收。
检验方法:观察、测量检查。
表1 盘、柜、台、箱安装的允许偏差1.3盘、柜等设备上安装的元、器件应完好无损,固定牢靠;二次回路结线正确,连接可靠。
检验数量:施工单位全部检查,报监理验收。
检验方法:观察检查及查阅施工设计图纸和变电所二次回路检测试验报告。
1.4高压成套柜内一次设备的质量检验,应符合本标准中对相应设备规定的检验要求。
检验数量:施工单位全部检查,报监理验收。
检验方法:观察检查及查阅相应设备的安装技术记录和试验报告。
2一般项目2.1各类盘、柜、台、箱与基础或构件间的连接应固定牢固,除地脚螺栓外,所有紧固件为镀锌制品。
检验数量:施工单位全部检查。
检验方法:观察检查。
2.2在现场安装盘、柜上的电器设备和元件应符合设计要求,动作可靠;计量回路的表计应符合现行国家计量标准规定。
检验数量:施工单位全部检查。
检验方法:观察、测量检查及查封计量器具检定报告。
2.3手车式设备,在柜体内推拉应轻便灵活;安全隔板应能随车体的进出而自动开闭,且动作灵活、可靠。
检验数量:施工单位会部检查。
检验方法:操作检查。
2.4对用于静态保护同路及采用计算机技术的自动化系统中的接地线应单独与接地体连接,电缆的屏蔽措施应符合相应设备的有关规定。
一、概述1. 1工程概况1.安装主变压器 1台,容量50000kVA2.110kV出线:本期一回。
3.35kV出线:本期四回。
1.2 编制依据:电缆敷设及清册施工图。
《电气装置安装工程电缆线路施工及验收规范》(GB50168—92)。
《火电施工质量检验及评定标准》《电力建设安全工作规程》(变电站部分)及(电力建设安全施工管理规定)。
1.3 电缆敷设材料表:二、施工人员配备三、施工方案3.1 施工前具备条件:设备的电缆保护管、电缆支架及电缆桥架施工完毕;所需规格的电缆到货以及具有运输电缆盘的运输路径;电缆盘架准备到位;电缆敷设卡、接线图到位。
3.2 施工程序和方法1. 施工前准备工作a. 认真校对电缆沟道内电缆架安装是否齐全、牢固,是否符合设计要求,电缆管是否畅通并穿上牵引线,并清除敷设路径上的垃圾和杂物。
b. 根据施工图和电缆清册认真对需敷设的电缆作分析和归纳,将径相同的电缆做一次敷设,开列出一式几份的电缆敷设清单和电缆敷设断面图交给施工人员(就是电缆敷设施工方案)。
c. 沿敷设路径安装足够的照明,并在不便施工的高处、险处搭设牢靠安全的脚手架。
d. 在电缆沟道内、电缆夹层及电缆转弯处,应挂上复制的电缆敷设断面图。
2. 根据施工图组织全班人员进行技术交底。
3. 施工工具材料配备电缆盘架、手钢锯、对讲机、一字螺丝刀、十字螺丝刀、电缆敷设卡、写好的电缆号牌、电缆扎扣、绑线、电缆夹具、斜口钳、打号牌机、过塑机、接线枪、接线鼻子。
3.3电缆敷设3.3.1电缆敷设的流程图桥架及所需的保护管完工→电缆吊至现场→架电缆盘→贴上标志于电缆终端→敷设电缆→整理并固定电缆→锯断电缆→贴标志于电缆始端→登录电缆敷设卡→输入计算机。
a.所需的电缆吊至现场根据所需敷设电缆的敷设卡,统计好所需的各种电缆规格、长度,把所需的电缆盘吊到合理的现场位置,以便于敷设。
b.架电缆盘拆卸电缆盘的保护木板,对电缆进行外观检查,确定电缆无破损时及电缆末端的帽完好无缺后,把电缆架到电缆架上,应注意盘的朝向;如有破损应正确处理后方可架起。
2.二次回路接线标准工艺作业指导书模板****工程标准工艺作业指导书(电气部分)工艺名称:二次回路接线工艺编号:010*******编制:时间:编制:年月日审核:年月日批准:年月日目录1. 编制依据 (1)6.2 检验要求 (14)6.3 主要引用标准 (16)1. 编制依据1.1《国家电网公司输变电工程施工工艺示范手册》基建质量(2006)135号1.2《国家电网公司输变电工程施工工艺示范光盘》基建质量(2009)290号1.3《国家电网公司输变电工程工艺标准库》(变电工程部分2011版)1.4《国家电网公司输变电工程典型施工方法》(国家电网基建(2010 )165号1.5《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008);1.6《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量(2010)19号1.7《电气装置安装工程质量检验及评定规程》(DL/T5161.1∽4161.17-2002)1.8《电气装置安装工程盘、柜二次回路接线施工及验收规范》(GB50171-1992)1.9《电气装置安装工程电气设备交接试验标准》(GB50150-2006)1.10《电力建设工程施工技术管理导则》(国家电网工(2003)153号)1.11《电力建设安全工作规程(变电所部分)》2009版1.12《国家电网公司输变电工程安全文明施工标准》Q/GDW250-20092 标准工艺概述2.1.拟应用的标准工艺名称、作业地点和作业范围标准工艺名称:010*******站用变压器及交流系统设备安装——010*******配电柜安装——010*******二次回路接线。
作业地点:配电柜作业范围:本标准工艺适用于35kV 电压等级以下配电柜内电缆接线,电缆所指是500V及以下的控制电缆、通信电缆、1kV及以下电力电缆。
2.2.工艺特点(1)控制电缆应采用电压不低于500V的铜芯绝缘导线,其截面应符合设计图纸要求(电流回路不应小于2.5mm2;其他回路截面不应小于1.5mm2)。
1 适用范围本施工作业指导书适用于田庄110kV变电站新建工程二次接线施工工作,并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。
2 施工依据2.1《电气装置安装工程质量检验及评定规程》(DL/T516.1~17-2002)2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量〔2010〕19号)2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施》(修订版)(国家电网生 [2012]352号)2.6《国家电网公司输变电工程工艺标准库》(2012版)2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248—2008)2.9 《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)2.10《电气装置安装工程盘柜及二次回路接线施工及验收规范》(GB50171-2012)2.11《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2.12《电气装置安装工程电气设备交接试验标准》(GB50150-2006)2.13《工程建设标准强制性条文电力工程部分》(2006版)2.14《电力系统微机继电保护技术导则》(DL/T 769-2001)2.15《继电保护和安全自动装置技术规程》(GB T14285-2006)2.16 德州华德电力勘察设计有限公司设计图纸(德州-B1401IS-D0301)3 工程量本期工程中所有二次电缆接线及光缆的熔接。
4 作业资源4.1 人员组织技术员:张超组织技术方案编审、施工方案讨论、技术交底。
安全员:王霄负责现场安全工作。
质检员:王廷负责质量检查工作。
安装总负责:乙鹏负责整体协调所负责的所有安装中问题。
二次负责人:刘国忠负责二次接线工作。

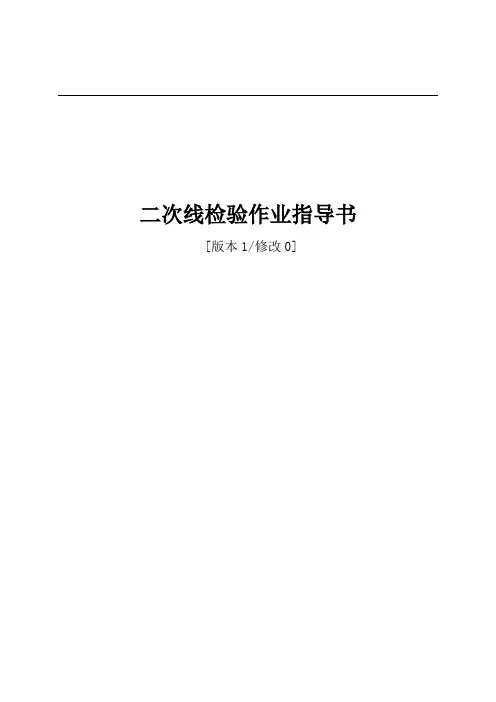

二次线检验作业指导书[版本1/修改0]1 目的为了规范二次辅助回路的接线安装和检验,提高二次接线的水平和质量,特制定本规程。
2 范围适用于本公司二次线工序的接线安装和检验3 定义无4 职责无5 实施过程和要求5.1二次标签5.1.1根据二次接线图和一次方案张贴元件标签。
5.1.2二次标签必须贴在醒目的位置。
一般贴在元器件接线面的左上角。
如空间有限,也可贴在元件附件,但应整齐美观和不致引起混淆;元件本体上有标签书写处的,可用记号笔直接写在元件上,但字迹要工整清晰。
5.1.3接线号应于图纸线号相符。
5.2选线5.2.1一般情况下应选用电压不低于450V/750V的铜芯绝缘导线,固定线束采用BV 导线,活动线束采用BVR导线,电流回路采用2.5mm2导线,电压回路采用1.5mm2导线。
接地线采用黄绿双色BVR导线。
对电子元件回路、弱电回路采用锡焊连接时,在满足载流量和电压降及足够机械强度的情况下,可采用不小于0.5mm2截面的绝缘导线。
5.2.2颜色:接地采用黄绿双色BVR导线。
其它一般采用黑色导线。
如分色可按下表选取,特殊要求除外。
5.2.3热带型产品选用热带型聚乙烯线,高温型产品选用航空蜡克线。
5.2.4计量柜中电流回路采用4mm2导线,电压回路采用2.5mm2导线,其余回路〔控制回路、信号回路、照明回路〕采用1.5mm2导线。
单独计量导线尽可能地用BV线并分色。
徐州地区计量回路中不管是专用计量还是非专用计量,电流回路采用6mm2导线,电压回路采用4mm2导线,并须安装计量盒。
5.2.5使用于静态保护、控制逻辑回路的控制、通讯信号等应采用屏蔽电缆,其屏蔽层应按设计要求的接地方式接地。
5.3布线5.3.1根据二次接线图、过门线、固定压板的安装位置,确定导线总左向,线束应垂直或水平有规律的配置,不得任意歪斜交叉并优先采用汇线槽布线。
5.3.2布线时,每根导线都要拉直,导线排列应层次分明,尽量减少弯曲和交叉。

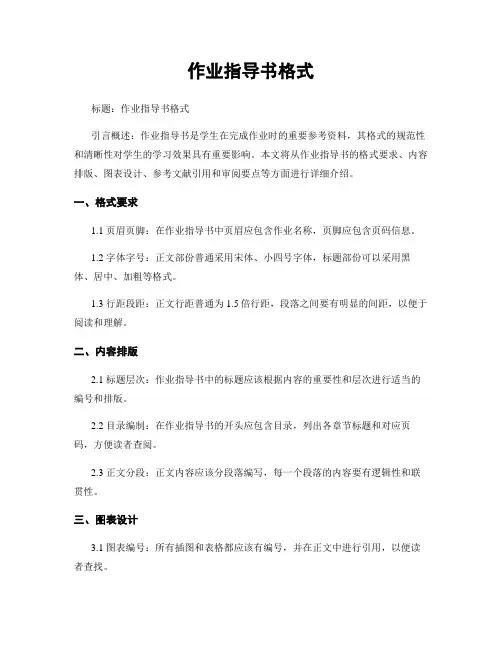

作业指导书格式标题:作业指导书格式引言概述:作业指导书是学生在完成作业时的重要参考资料,其格式的规范性和清晰性对学生的学习效果具有重要影响。
本文将从作业指导书的格式要求、内容排版、图表设计、参考文献引用和审阅要点等方面进行详细介绍。
一、格式要求1.1 页眉页脚:在作业指导书中页眉应包含作业名称,页脚应包含页码信息。
1.2 字体字号:正文部份普通采用宋体、小四号字体,标题部份可以采用黑体、居中、加粗等格式。
1.3 行距段距:正文行距普通为1.5倍行距,段落之间要有明显的间距,以便于阅读和理解。
二、内容排版2.1 标题层次:作业指导书中的标题应该根据内容的重要性和层次进行适当的编号和排版。
2.2 目录编制:在作业指导书的开头应包含目录,列出各章节标题和对应页码,方便读者查阅。
2.3 正文分段:正文内容应该分段落编写,每一个段落的内容要有逻辑性和联贯性。
三、图表设计3.1 图表编号:所有插图和表格都应该有编号,并在正文中进行引用,以便读者查找。
3.2 图表标题:每一个图表应该有清晰的标题,说明图表的主题和内容。
3.3 图表排版:图表的排版应该合理,与正文内容相关联,不应该脱离上下文。
四、参考文献引用4.1 引用格式:在作业指导书中引用其他文献时,应该按照规范的引用格式进行标注。
4.2 参考文献列表:在作业指导书的结尾应该列出所有引用的文献,包括书籍、期刊、网站等信息。
4.3 参考文献排版:参考文献的排版应该清晰明了,包括作者、书名、出版社、出版日期等信息。
五、审阅要点5.1 格式检查:在完成作业指导书后,应该子细检查格式是否符合要求,包括页眉页脚、字体字号、图表设计等。
5.2 内容审阅:除了格式要求外,还应该对作业指导书的内容进行审阅,确保逻辑清晰、表达准确。
5.3 修改反馈:如果有需要修改的地方,应该及时进行修改,并根据审阅者的反馈进行改进。
总结:作业指导书的格式对于学生的学习和作业完成具有重要意义,惟独格式规范、内容清晰才干匡助学生更好地完成作业。

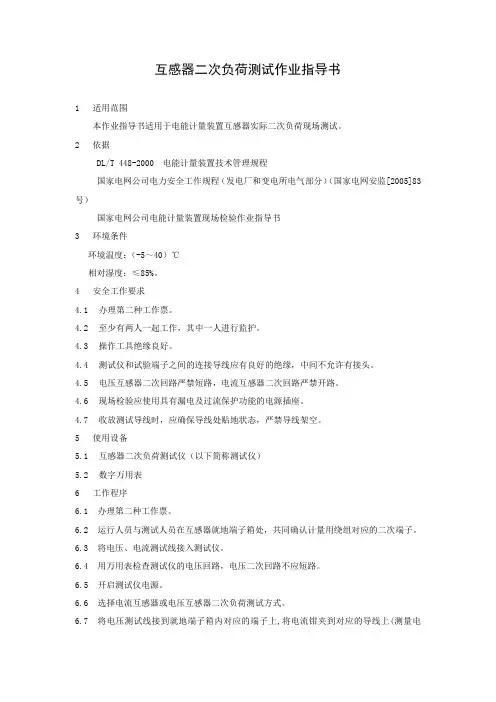

互感器二次负荷测试作业指导书1适用范围本作业指导书适用于电能计量装置互感器实际二次负荷现场测试。
2依据DL/T 448-2000 电能计量装置技术管理规程国家电网公司电力安全工作规程(发电厂和变电所电气部分)(国家电网安监[2005]83号)国家电网公司电能计量装置现场检验作业指导书3环境条件环境温度:(-5~40)℃相对湿度:≤85%。
4安全工作要求4.1办理第二种工作票。
4.2至少有两人一起工作,其中一人进行监护。
4.3操作工具绝缘良好。
4.4测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。
4.5电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。
4.6现场检验应使用具有漏电及过流保护功能的电源插座。
4.7收放测试导线时,应确保导线处贴地状态,严禁导线架空。
5使用设备5.1互感器二次负荷测试仪(以下简称测试仪)5.2数字万用表6工作程序6.1办理第二种工作票。
6.2运行人员与测试人员在互感器就地端子箱处,共同确认计量用绕组对应的二次端子。
6.3将电压、电流测试线接入测试仪。
6.4用万用表检查测试仪的电压回路,电压二次回路不应短路。
6.5开启测试仪电源。
6.6选择电流互感器或电压互感器二次负荷测试方式。
6.7将电压测试线接到就地端子箱内对应的端子上,将电流钳夹到对应的导线上(测量电流互感器二次负荷时电流钳应靠近电流互感器侧,测量电压互感器二次负荷时电压测试线应靠近电压互感器侧)。
6.8开始测量并记录测量结果。
测量结果应在相应互感器额定二次容量的25%~100%之间。
6.9测试结束后,拆除测试线,关上就地端子箱的门。
6.10关上测试仪电源开关,清理工作现场。
6.11工作人员撤出工作现场,工作负责人办理工作终结手续。
6.12测试人员和用户代表分别在现场测试记录上签字。
7测试结果处理二次负荷若超差,应通知客户进行整改。
8原始记录8.1原始记录必须用钢笔或签字笔填写,应有用户代表签字。
电压互感器二次回路压降测试作业指导书目录1.概述………………………………………………………….()2.应用范围…………………………………………………….()3.引用标准、规程、规范…………………………………….()4.使用仪器、仪表及准确度等级……………………….()5.试验条件…………………………………………………….()6.试验项目……………………………………………………()7.试验方法……………………………………………………()8.试验结果的处理…………………………………………….()9.安全技术措施……………………………………………….()附录A.试验记录格式……………………………………….()1 概述本作业指导书针对的测试对象是发电厂和变电站计量用电压互感器二次回路导线所引起的电压降。
试验目的是检验用于电能计量中电压互感器二次回路压降的误差。
电能计量装置综合误是由电流互感器的误差、电压互感器的误差、电能表的误差及电压互感器二次导线压所引起计量综合误差所组成。
因此电能计量综合误差的计算与修正,需要准确地检测出电压互感器二次回路压降的误差。
现行规程规定压降的检测周期为2年。
2.应用范围本作业指导书适用于对新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置电压互感器二次回路压降的测试工作。
3.引用标准、规程、规范(1)DL/T448-2000 《电能计量装置技术管理规程》(2)JJG169-1993 《互感器校验仪检定规程》(3)JJG1027-1991 《测量误差及数据处理》(4)国家电网安监字[2005]83号《国家电网公司电力安全工作规程》4.使用仪器、仪表及准确度等级表1电压互感器二次回路压降测试用标准仪器5.试验条件5.1压降测试仪:5.1.1等级不应低于2级;基本误差应包含测试引线所带来的附加误差。
5.1.2压降测试仪的分辨率应不低于:f:0.01%,δ:0.01(′)5.1.3压降测试仪的工作回路(接地的除外)对金属面板及金属外壳之间的绝缘电阻不应低于20MΩ,工作时不接地的回路(包括交流电源插座)对金属外壳应能承受有效值为1.5kV的50Hz正弦波电压1min耐压试验。
二次电缆敷设、接线作业指导书一、概述二次电缆安装和接线是电气系统中一个非常重要的环节,涉及到电路安全和电气性能问题。
因此,本文档将介绍二次电缆敷设和接线的基本原理、注意事项和实际操作指导,以帮助电气工程师和技术人员完成相关工作。
二、敷设1. 敷设前准备工作在开始敷设之前,需要进行一系列的准备工作,从而确保二次电缆敷设过程的顺利进行。
具体步骤如下:•清理敷设区域,确保没有杂物、污物或其他障碍物。
•检查敷设路线是否符合设计要求,确定敷设的路径和位置,以及需要安装的托架和固定件。
•确认敷设区域的环境情况,包括气温、湿度和天气等因素,以保证敷设过程的安全性和稳定性。
•检查二次电缆的数量、长度、规格和品种等属性,以及所需的连接器、接头和其他辅助材料,以便做好充分准备。
2. 敷设原理二次电缆的敷设主要是通过将电缆线缠绕在托架上,利用固定件将其稳固地固定在地面或其他支撑结构上。
在敷设的过程中,需要注意以下几个方面:•充分估算电缆线的长度和数量,以便准确布置电缆敷设路径。
•确认二次电缆线的弯曲半径和弯曲次数,以保证其电气性能和机械性能。
•安装托架和固定件时要按照要求进行,以确保电缆线的牢固和稳定。
•敷设完成后,需要进行充分的测试和检查,以保证线路的安全性、稳定性和可靠性。
3. 敷设步骤电缆敷设的具体步骤如下:•确认敷设路径和位置,以及所需的托架和固定件。
•根据实际需要,切割二次电缆线并连接相应的连接器和接头。
•将电缆线缠绕在托架上,并用固定件将其稳固地固定在地面或其他支撑结构上。
•在敷设过程中不得将电缆线索拉力过大,避免出现电缆线的挤压或变形。
•敷设完成后,用万用表等工具进行充分测试和检查,确认电缆接头的质量和线路的安全性。
三、接线1. 接线前准备工作在开始接线之前,需要进行一系列的准备工作,包括:•检查接线材料的数量、长度、规格和品种等属性,以及所需的连接器、接头和其他辅助材料。
•确认接线点的位置和连接方式,以及电器设备的电气连接方式。
二次表作业指导书样本
一、作业目的:
二次表在线故障处理过程中,应采取的预防措施,使仪表控制系统保持稳定状态,保生产过程正常地进行。
二、适用范围:二次表在线故障的检查处理。
三、采用标准:以PMA调节器、EK调节器及HoneyWell无纸记录仪为例
四、工作原理
调节器由指示单元和控制单元两部分组成。
指示单元包括测量指示电路和给定电路;
控制单元包括输入电路、PD运算电路、输出电路及软手操和硬手操电路等.当调节器处于自动状态时,测量信号与给定信号在输入回路中进行比较后产生偏差,再进行PID运算,然后经输出电路转换成4-20MADC输出。
无纸记录仪由指示单元和接点输出单元组成,完成测量信号的指示和报警,不参与联锁功能。
一、作业步骤、危险分析、安全措施
接到工艺电话,首先立即赶赴主控室和现场,观察、询问故障现象,掌握第一手材料,然后通知车间相关技术人员和班长,到现场作JHA分析,并向工艺车间申请相关作业票,最后,待工艺监护人员和车间相关技术人员到现场时,才开始动手作业,其步骤如下:
表1-10.1
六、二次表常见故障
因型号较多,生产厂家不同,其电路也不完全相同,故障可能发生的种类挺多,归纳起来有下列一些常见故障:(具体故障的原因及处理请参照有关资料)
1. 指示电路环节故障
2. 输入电路的故障
3. 手动操作、输出电路的故障
4. 自动状态时的故障
5. 调节器性能指标超差故障
七、使用工具和劳保要求
工具要求:万用表、日常工具,二次表的说明书相关资料,根据需要准备备用完好的二次表。
劳保要求:工作服、戴好安全帽、护目镜
附录
1)、PMA调节器:
1、故障信息显示:
当面板上的△▽灯亮时说明有故障,按下设定单元面板“FLT”键就会依次显示出该时刻所发生的故障信息,如果无故障发生,则只显示“FAULT”特征符。
故障信息显示意义:
FAULT:无显示时,正常
1)功能代码错误;
2)使用了不存在的模块代码;
3)正/反动作的指定代码出错;
4)定周期中断信号异常;
5)A/D转换器异常;
6)模拟输入异常;
7)外设定值异常;
8)操作输出异常。
2、当调节器本体出现故障需要卸下检查时,可以从调节器本体切换到硬手操单元。
3、接线端子说明(图1-10.1)
图1-10.1
PV:测量值(控制量)
SV:设定值外送信号
SC:电压输入信号的公用母线
CAS:外部设定值
KPV:测量值修正运算符号
H:上限报警输出
L:下线报警输出
SMV:从外部切换到手动控制的命令输入
FLT:故障状态输出
M:手动控制状态输出
LS:定值控制或手动控制状态输出
VP:仪表电源+侧
PC:仪表电源-侧
VPD:数字输入输出信号+侧
PCD:数字输入输出-侧
G:接地端子
注:SC和PC两个端子在仪表内部是2.2KΩ的电阻连接起来的,但是若取下本体这两个端子则断开。
2)EK调节器
大聚制氢所用EK调节器主要为EKC.EKR.EKO等型号。
虽然它们在型号上有所不同,但功能基本一致。
因为EKC系列的调节器功能比较起齐全,所以现在就以EKC调节器为例,就其外表.外部按键的作用、如何接线及参数调整作如下说明:
1.EKC调节器的正面图:(图1-10.2)
图1-10.2
说明: 1).SV(给定值)与PV(测量值)指示是操作工进行调节的依据,一般情况下指示相差应不是很大.SP调节拨轮可以调节给定值SV的大小.
2).手自动切换开关可以调节其控制方式,依据情况决定是手动还是自动.当打到手动,可以通过阀位调节拨轮手动调整输出.
3).当出现异常情况时(例如当测量值达到了报警点时),红灯会亮以显示报警.
2.EKC调节器的背面图: (图1-10.3)
图1-10.3
说明:我们一般采用简单控制系统来进行控制,主要是以下端子:
1)PV+、PV-接收现场来的信号,因为信号为电流方式,所以要并接一个250欧姆电阻。
2)L1、L2端子,给调节器提供24V电源。
3)OUTPUT+、OUTPUT-输出4-20mADC信号,实现控制功能。
4)ALARM-L、ALARM-H、ALARM-COM则根据工艺不同的需求,实现高、低报警功能。
3.EKC型调节器侧面设定面板图:(图1-10.4)
图1-10.4
注:1)在调节器的另外一侧也有一个调零螺钉。
2)此表类似于现在的PMA型调节器。
说明:1).其中的P、I、D三个主要的调节旋钮主要是用来设定调节器的参数用的。
它们分
别用来设定比例度、积分时间和微分时间以实现对工业系统的控制。
当中值得注意的是积分时间还可以通过调节Ⅹ1、Ⅹ10来调节其时间长短。
2).PV-ALARM 的两个旋钮是用来调节对所控制参数的高低报警值的,以此来设定
报警点。
3).L-R 的调整旋钮则是用来实现就地控制和远传控制的切换的。
在有用串级控制时,
就要实现远传控制。
在切换过程中应注意,切换必须在无扰动时才能实现一步一步地切换,否则会因为切换而造成大的工艺波动。
4).D-R 拨键是用来调整调节器的作用形式的,看是要正作用(D ),还是反作用(R )。
5).CHECK - MEAS 拨键是用以调整调节器状态的 ,看是要检查(CHECK )还是测
量(MEAS )。
我们在检查调节器打到 CHECK 时,控制器显示的设定值与测量值均应指向50% ,否则该调节器就不正常。
6).ZERO 旋钮可以用来校准调节器的零点。
7).MEMORY INDX 则用以存储数据。
4.关于其它形式的EK 调节器的说明:
此外制氢站还用了EKR 、EKO 等系列,它们与EKC 的不同在于功能比较简单,主
要用于显示与报警;接线端子要少一些,没有P 、I 、D 的设定旋钮以及远传等功能,但基本上都有高低报警设定旋钮,可以设定高低报警点。
其功能类似于现在的PMJ 型的调节器。
…..调节器无扰动切换规律
M HMV
A HMV
A M 双向无平衡无扰动
M
HMV A
图1-10.5
3)HONEYWELL 无纸记录仪
气压机Honey well 无纸记录仪后端子板接线示意图
无平衡无扰动
有平衡无扰动
图1-10.6
注:
当一个标准的8路报警卡不用作报警输出时,各通道可以输入数字量,连在继电器的常开(NO )和公共端子(C )上,报警继电器的输出(A1)相当于数字量输入8 ,报警继电器的输出2(A2)相当于数字量输入7,依次类推。
气压机Honey well 无纸记录仪按键及操作介绍面板键
图1-10.7
FUNCTION :按一下调出快捷菜单,连续按二下可查看总趋势图。
SHIFT :取消时间、日期设定。
DISPLAY :更换视图背景,返至实时屏幕。
上键:上移目录、菜单项。
下键:下移目录、菜单项。
左移:退出子菜单,返至上一级。
右移:进入下一级子菜单。
通用输入卡
压力变送器
负极
负极Volt-free contact
电压自由端触点
数字量输入
常开触
点共点常闭触点
报警输出
SETUP :调出主菜单,进行功能设定。
图1-10.8
此为气压机HONEY WELL 无纸记录仪,本仪表只带显示,且显示的都是压力,带高、低报警,不带联锁。
检查时,因为是220V AC 电源供电,要注意安全。
假设有一压力指示不对,我们先通过显示屏找出相应的通道,把对应的端子接线拆掉,并做好标记,测量其测量变送值,看是否正常,若不正常则不是记录仪问题,若正常,就在后端子接线板上检查CHANNEL FUN 的I/V 选择开关是否置放正确,然后可以再检查通道设置,选择为电压输入,检查INPUT 项其上下限的设置,选择正确后,退出主菜单。
设好后若还不正常则是无纸记录仪通道有问题,建议换个通道联接。
SHOW ENG UNIT 显示工程单位
SHOW RANGE显示信号类型和范围通道
87
65432COPY TO 复制
ENFLINEERING UNITS 单位设置SQUARE ROOT EXT 开方运算SAMPLE SUBRANGE 范围标定SEPCIFY SUBRANGE 范围设置4-20
0-20CURRENT
电流
SEPCIFY SUBRANGE 范围标定
USE FULL RANGE满量程使用范围1-5V
0-5V
VOLTS 电压
THERMOCOUPLE 热偶输入RESISTANCE THERM 热阻输入INPUT
记录笔选项
系统时间、日期设定NUMBER 四位数编号
NAME 文件名
DESCRIPTION 说明
记录仪标识
SETP 配置
系统信息。
