金相检测作业指导书（ISO9001-2015）1.0总则（1）为了规范金相检测工作，保证检测工作质量和安全操作，特制定本工艺。

（2）本工艺适用于DSM－Ⅲ型便携式金相显微镜及与其配套使用的OLYMPUS C-3030ZOOM型数码照相机的锅炉、压力容器、压力管道等特种设备产品的现场金相检测工作。

其他金相设备的金相检测工作可参照本工艺，编制相应的专用工艺或检验方案。

2.0依据（1）GB/T13298（2）相关的规程、材料标准等（3）仪器使用说明书3.0方法、程序、内容和要求3.1 要求3.1.1安全要求（1）环境要求：对于易燃易爆环境中的作业，应当具备动火条件。

（2）位置要求：要求工位易于操作，即够得着。

（3）空间要求：打磨的空间，放置现场显微镜的空间，现场观察显微镜的空间。

（4）安全措施不到位，不准进行检测工作。

3.1.2 人员要求负责资料审查的人员必须具有3年以上特种设备设计、制造经验，且具有工程师及以上职称；负责检测的人员必须具备特种设备检验人员或材料检验资质。

3.1.3 仪器、辅材要求（1）浸蚀液：4%硝酸乙醇溶液。

（2）工具用品：安全防护用具，电动砂轮机，电动砂轮盘机，不锈钢镊子，羊毛轮，320号砂纸片，砂轮片，01#、02#、03#金相砂纸，W3.5研磨膏等。

（3）抛光表面质量：抛光后金属表面为镜面，无划痕。

（4）电源：自备电源为2节1号串联，电压值3.0V电池，现场电源为220V 电源。

（5）相机像素300万以上。

（6）清洗液：丙酮。

3.2 程序、方法、内容3.2.1 资料审查（1）审查试样的设计、材料牌号、规格等资料。

（2）审查试样以往的检测、运行资料等。

3.2.2腐蚀液的配置（1）带好眼镜、手套等防护用品。

（2）取50ml洁净量筒，倒入24ml化学纯乙醇（乙醇含量≥99.8%），倒入100ml 烧杯；取5ml洁净液管吸入1ml化学纯硝酸，滴入装有乙醇的100ml烧杯，轻轻摇匀，倒入事先准备好的100ml无色磨口瓶内，装入适量脱脂棉球，盖好瓶盖待用。

垂 直 攀 登
焊 潮 网
2. 常用的金相样品镶嵌方法？
镶嵌一般分为冷镶和热镶、机械夹持三种。 （1）冷镶嵌法
创 新
简 直
焊 接 冶 金 人 的 思 享 园 地
是指将配制了一定固化剂的树脂，注入模具中，然后在室 温下，静置一段时间固化而成的方法。 适用对象：对温度及压力极敏感的材料，以及微裂纹的试
践 行
焊 接 冶 金 人 的 思 享 园 地

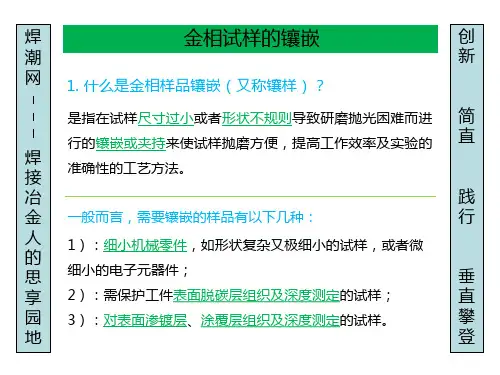

行的镶嵌或夹持来使试样抛磨方便，提高工作效率及实验的 准确性的工艺方法。 一般而言，需要镶嵌的样品有以下几种：
