基于嵌入式控制器的水质实时远程检测系统

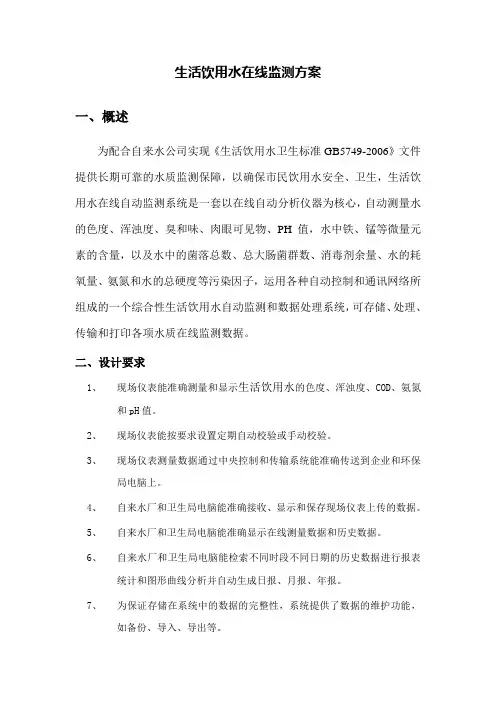

生活饮用水在线监测方案一、概述为配合自来水公司实现《生活饮用水卫生标准GB5749-2006》文件提供长期可靠的水质监测保障，以确保市民饮用水安全、卫生，生活饮用水在线自动监测系统是一套以在线自动分析仪器为核心，自动测量水的色度、浑浊度、臭和味、肉眼可见物、PH值，水中铁、锰等微量元素的含量，以及水中的菌落总数、总大肠菌群数、消毒剂余量、水的耗氧量、氨氮和水的总硬度等污染因子，运用各种自动控制和通讯网络所组成的一个综合性生活饮用水自动监测和数据处理系统，可存储、处理、传输和打印各项水质在线监测数据。

二、设计要求1、现场仪表能准确测量和显示生活饮用水的色度、浑浊度、COD、氨氮和pH值。

2、现场仪表能按要求设置定期自动校验或手动校验。

3、现场仪表测量数据通过中央控制和传输系统能准确传送到企业和环保局电脑上。

4、自来水厂和卫生局电脑能准确接收、显示和保存现场仪表上传的数据。

5、自来水厂和卫生局电脑能准确显示在线测量数据和历史数据。

6、自来水厂和卫生局电脑能检索不同时段不同日期的历史数据进行报表统计和图形曲线分析并自动生成日报、月报、年报。

7、为保证存储在系统中的数据的完整性，系统提供了数据的维护功能，如备份、导入、导出等。

8、报表数据中包含有排放总量累计，并可导出为Excel格式，便于利用Excel生成格式更为复杂的报表。

三、系统原理进样和预处理单元将自来水厂的生活饮用水抽取到监测房内，并对水样进行预处理，现场仪表利用自带取样设备对预处理后的水样进行取样测量并转换成COD、氨氮、浑浊度值，pH计和色度计也对水质进行测量。

现场分析仪、pH计及色度计所测得的数据以4～20mA电流信号传输至数据采集传输系统，进行数据的处理、打包和存储。

最后，通过移动GPRS网络与卫生局上位机和自来水厂联网。

系统示意图如下。

生活饮用水水质在线监测系统组成框图四、系统组成（一）进样和预处理系统利用可编程控制器控制水泵运行，将自来水厂的生活饮用水抽取上来。

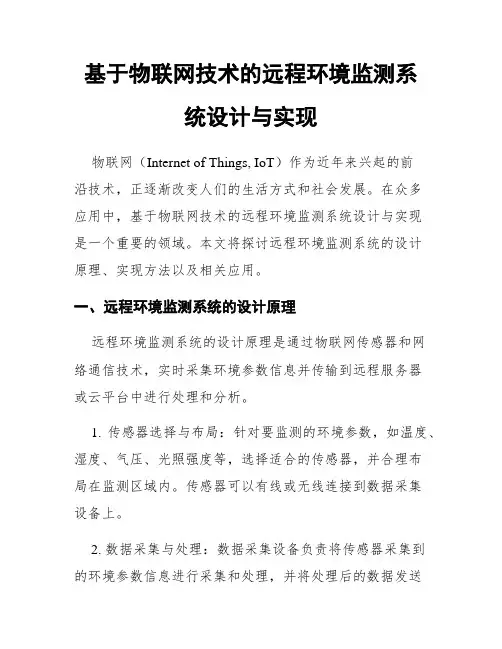

基于物联网技术的远程环境监测系统设计与实现物联网（Internet of Things, IoT）作为近年来兴起的前沿技术，正逐渐改变人们的生活方式和社会发展。

在众多应用中，基于物联网技术的远程环境监测系统设计与实现是一个重要的领域。

本文将探讨远程环境监测系统的设计原理、实现方法以及相关应用。

一、远程环境监测系统的设计原理远程环境监测系统的设计原理是通过物联网传感器和网络通信技术，实时采集环境参数信息并传输到远程服务器或云平台中进行处理和分析。

1. 传感器选择与布局：针对要监测的环境参数，如温度、湿度、气压、光照强度等，选择适合的传感器，并合理布局在监测区域内。

传感器可以有线或无线连接到数据采集设备上。

2. 数据采集与处理：数据采集设备负责将传感器采集到的环境参数信息进行采集和处理，并将处理后的数据发送给远程服务器或云平台。

数据采集设备可以通过有线或无线网络连接到远程服务器。

3. 远程传输与存储：远程服务器或云平台接收到来自数据采集设备的环境参数数据后，可以对数据进行存储和分析。

传统的存储方式可以是数据库，如MySQL、Oracle等，也可以使用云存储服务。

4. 数据分析与应用：远程服务器或云平台对接收到的环境参数数据进行分析和处理，提取有用的信息，并根据需求生成报表、图表等形式的输出。

这些分析结果可用于环境监测、预测、预警等方面的应用。

二、远程环境监测系统的实现方法远程环境监测系统的实现方法取决于监测的环境参数种类和监测区域的特点。

以下是一种常用的实现方法：1. 传感器选择与设置：根据需要监测的环境参数，选择合适的传感器，并按照相关规定进行设置和校准。

传感器可以使用有线连接，如Modbus或RS485，也可以使用无线连接，如蓝牙、Wi-Fi或LoRaWAN等。

2. 数据采集与传输：通过数据采集设备实时采集传感器的参数数据，并通过有线或无线网络传输到远程服务器或云平台。

数据采集设备可以使用单片机、嵌入式开发板或工控机等。

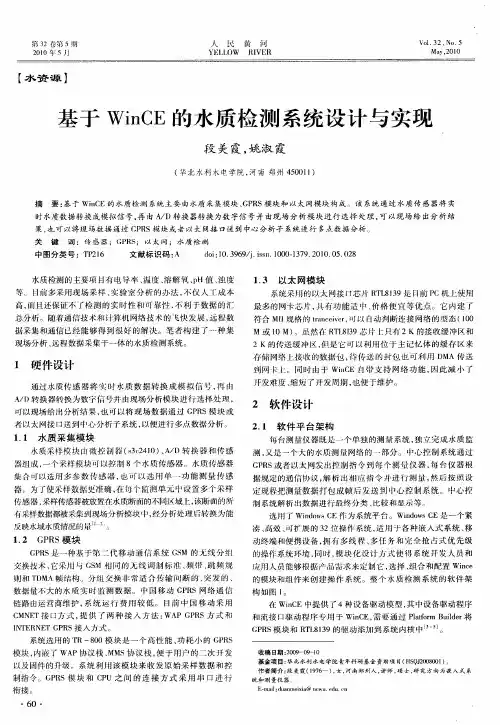

传感 器 ， 样传 感器 被放 在 水质 断 面的不 同 【域 卜， 采 ｊ （ 该断 面的所 有 采样 数据都 被采 集 剑现 场 分 析 模块 中 ， 分 析 处 理 ｆ转 换 为能 经 反 映水域 水质 情况 的 艟 。 。 。
ＧＲ Ｐ Ｓ或者 以太 网发 出控 制指令 到每个 测 仪 器 ， 台仪 器根 每
凑 、 效 、 扩展 的 ３ 高 ２位 操 作 系 统 ， 川 于 各 种 嵌 入式 系 统 、 适 移
１２ Ｇ Ｒ ． Ｐ Ｓ模块
ＧＲ Ｐ Ｓ是… 种 于第二 代移 动通信 系统 Ｇ Ｍ 的无 线分纰 ・ Ｓ
交 换 技 术 ， 采 川 与 Ｇ Ｍ 相 同 的 无 线 凋 制 标 准 、 带 、 频 规 它 Ｓ 频 跳 则 和 Ｔ Ｍ 帧结 构 。分 组 交 换 非 常 适 合 传 输 间 断 的 、 发 的 、 Ｄ Ａ 突
１ ３ 以太 网模 块 ．
系 统 采 用 的 以太 网接 Ｆ芯 片 Ｒ Ｌ Ｉ９是 口前 Ｐ ｆ Ｔ Ｓ３ ｃ机 Ｊ使 用 ：
高， 而且还保 证小丫检测 的实时性 和 可靠性 ， 不利 于数据 的汇
总分 析 。随 着 通 信 技 术 和 计 算 机 网 络 技 术 的飞 快 发 展 ， 程 数 远 据 采 集 和 通 信 已经 能 够 得 到 很 好 的 解 决 。笔 者 构 建 ＿一 种 集 ｒ
最多的网卡 片 ， 具有 功能适 巾 、 价格便 宜等 优点。它 内建 ＿ ｒ
符 合 ＭＩ规 格 的 ｔ ｎ ｅ ｅ， 以 自动 判 断 连 接 网 络 的 型 态 （ Ｏ Ｉ ｒ ｃｉ ｒ可 ａ ｖ １０ Ｍ 或 １ 。 虽 然 枉 Ｒ Ｌ １９芯 片 卜只有 ２Ｋ 的接 收 缓 冲Ⅸ 和 ０Ｍ） Ｔ ８３ ２Ｋ 的传 送 缓 冲 区 ， 是 它 可 以 利 用 位 于 主 记 忆 体 的 缓 存 区 来 但 存 储 网络 上 接 收 的数 据 包 ， 传 送 的 封 包 也 可 利 用 Ｉ 什 ） ＭＡ传 送 到 网卡 』 。 同 时 由 于 ＷｉＣ 自带 支 持 网 络 功 能 ， 此 减 小 了 － ｎＥ 因

维普资讯
鳢 霉
繁 觏 鞔
雹
湮鼎
溅 试
孵 戳
ｅ 鳃
『 苣 ｏ

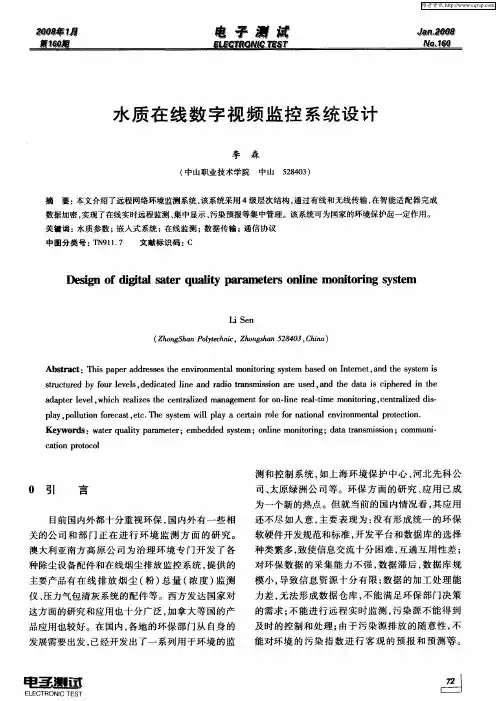

水 质 在 线 数 字 视 频 监 控 系统 设 计
