卸料平台限载标示牌

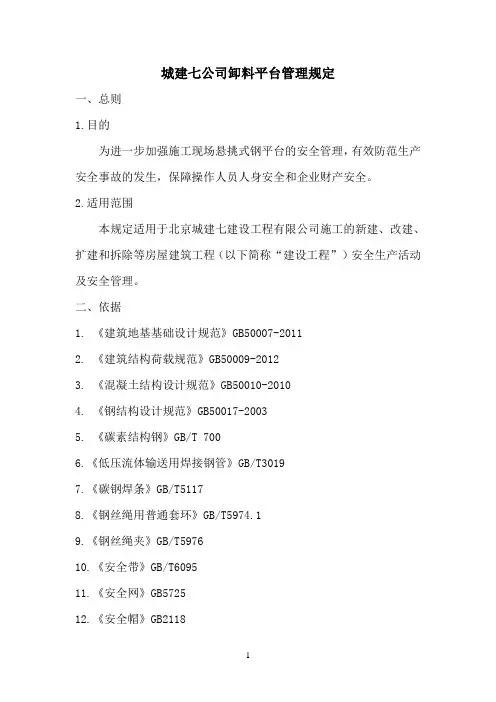

城建七公司卸料平台管理规定一、总则1.目的为进一步加强施工现场悬挑式钢平台的安全管理，有效防范生产安全事故的发生，保障操作人员人身安全和企业财产安全。

2.适用范围本规定适用于北京城建七建设工程有限公司施工的新建、改建、扩建和拆除等房屋建筑工程（以下简称“建设工程”）安全生产活动及安全管理。

二、依据1. 《建筑地基基础设计规范》GB50007-20112. 《建筑结构荷载规范》GB50009-20123. 《混凝土结构设计规范》GB50010-20104. 《钢结构设计规范》GB50017-20035. 《碳素结构钢》GB/T 7006.《低压流体输送用焊接钢管》GB/T30197.《碳钢焊条》GB/T51178.《钢丝绳用普通套环》GB/T5974.19.《钢丝绳夹》GB/T597610.《安全带》GB/T609511.《安全网》GB572512.《安全帽》GB211813. 《重要用途钢丝绳》GB891814. 《钢管脚手架扣件》GB1583115. 《一般用途钢丝绳》GB/T2011816.《钢结构工程施工质量验收规范》GB5020517.《建筑施工安全检查标准》JGJ59-201118. 《建筑施工高处作业安全技术规范》（JGJ80-91）19.《建筑施工扣件式钢管脚手架安全技术规范》JGJ13020. 《建筑施工模板安全技术规范》JGJ 162-200821.《建筑施工木脚手架安全技术规范》JGJ 164-200822.《危险性较大的分部分项工程安全管理办法》(建质〔2009〕87号)23.《建设工程高大模板支撑系施工安全管理导则》(建质〔2009〕254号)24.北京市实施《危险性较大的分部分项工程安全管理办法》的规定（京建施〔2009〕841号）25.北京市危险性较大的分部分项工程安全专项施工方案专家论证细则以及《北京市危险性较大的分部分项工程安全动态管理办法》（京建法〔2012〕1号）26.《中华人民共和国建筑法》27.《建设工程安全生产管理条例》28.北京市住房和城乡建设委员会关于印发《施工现场悬挑式钢平台安全操作技术导则》的通知（京建发〔2012〕110号）29.相关施工图纸三、材料及荷载（一）材料选用1、用于卸料平台的各种材料均应采用符合现行国家标准的标准材料，严禁使用市场中的非标材料。

卸料平台安全风险公告牌（样表）
卸料平台
伤害类型场所/环节/
部位名称
高处作业/卸料平台/卸料作业高处坠落、物体打击、其它伤害
编号008
主要防范
措施高处坠落：组装前技术负责人要进行书面安全交底，安装规范、符合要求，安装后组织验收；三面临边设围挡，围挡高度不小于1.5 米；悬挑长度小于5 米，操作人员不超过2 人。

物体打击、其它伤害：作业时不得超过设计承载力，周边防护严密；定期对设备的零构件及连接部位和螺栓进行紧固，作业过程中佩戴安全帽。

应急处置措施高处坠落：迅速将伤员脱离危险场地，移至安全地带。

有效止血，包扎伤口。

视其伤情拨打120 或直接送往医院，或待简单处理后去医院检查。

物体打击：拨打急救电话及时对受伤者进行施救，如有创伤出血，应紧急包扎止血。

禁止将嵌入物拔出。

如有腹腔脏器脱出，可用干毛巾、软布料或用一个比脱出的脏器稍大的干净的碗扣住进行保护，并及时去除伤员身上的用具和身上相关硬物，让其仰卧屈膝。

安全警示标
识
易发生的事故类型
二级/橙色/较大风险
高处坠落物体打击其它伤害
风险管控责任部门责任人/电话应急电话
火警：119 报警：110 急救：120
项目负责人：应急电话：
28。

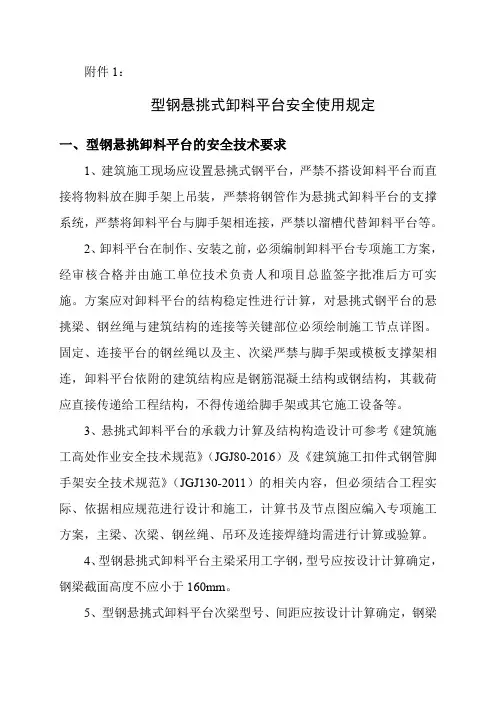

附件1：型钢悬挑式卸料平台安全使用规定一、型钢悬挑卸料平台的安全技术要求1、建筑施工现场应设置悬挑式钢平台，严禁不搭设卸料平台而直接将物料放在脚手架上吊装，严禁将钢管作为悬挑式卸料平台的支撑系统，严禁将卸料平台与脚手架相连接，严禁以溜槽代替卸料平台等。

2、卸料平台在制作、安装之前，必须编制卸料平台专项施工方案，经审核合格并由施工单位技术负责人和项目总监签字批准后方可实施。

方案应对卸料平台的结构稳定性进行计算，对悬挑式钢平台的悬挑梁、钢丝绳与建筑结构的连接等关键部位必须绘制施工节点详图。

固定、连接平台的钢丝绳以及主、次梁严禁与脚手架或模板支撑架相连，卸料平台依附的建筑结构应是钢筋混凝土结构或钢结构，其载荷应直接传递给工程结构，不得传递给脚手架或其它施工设备等。

3、悬挑式卸料平台的承载力计算及结构构造设计可参考《建筑施工高处作业安全技术规范》（JGJ80-2016）及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的相关内容，但必须结合工程实际、依据相应规范进行设计和施工，计算书及节点图应编入专项施工方案，主梁、次梁、钢丝绳、吊环及连接焊缝均需进行计算或验算。

4、型钢悬挑式卸料平台主梁采用工字钢，型号应按设计计算确定，钢梁截面高度不应小于160mm。

5、型钢悬挑式卸料平台次梁型号、间距应按设计计算确定，钢梁截面高度不宜于小于140mm，次梁间距不宜大于１米。

6、卸料平台与建筑物连接应采用水平支承于建筑梁板结构上的形式，主梁固定端长度不宜小于2米，与建筑物连接必须可靠，防止左右晃动。

并将对防止卸料平台左右摇晃及前后移动的构造措施及其它安全防护措施在专项施工方案中进行详细的说明，必要时附图。

7、卸料平台主梁，在建筑物现浇梁板上埋设３个固定点，距尾端200mm埋设第１个锚固点，第２个锚固点距第１个锚固点间距为200mm，第３个锚固点埋设在建筑物外侧主体结构框架梁上。

锚固点施工均采用直径不小于16的HPB235（或HPB300）U型螺栓。

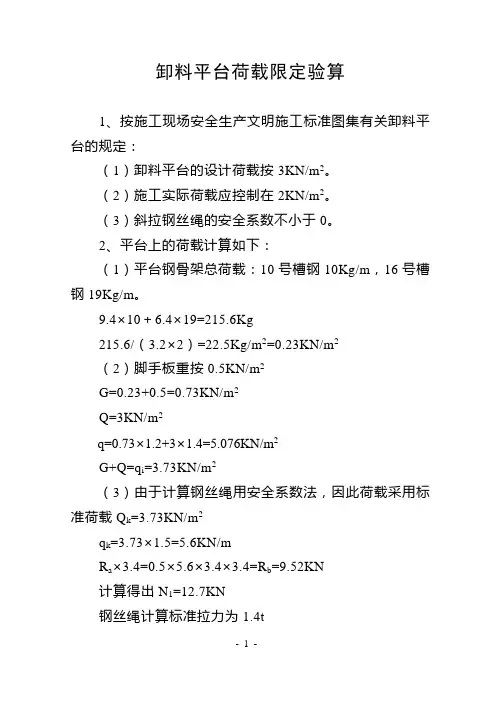

卸料平台荷载限定验算1、按施工现场安全生产文明施工标准图集有关卸料平台的规定：（1）卸料平台的设计荷载按3KN/m2。

（2）施工实际荷载应控制在2KN/m2。

（3）斜拉钢丝绳的安全系数不小于0。

2、平台上的荷载计算如下：（1）平台钢骨架总荷载：10号槽钢10Kg/m，16号槽钢19Kg/m。

9.4×10＋6.4×19=215.6Kg215.6/（3.2×2）=22.5Kg/m2=0.23KN/m2（2）脚手板重按0.5KN/m2G=0.23+0.5=0.73KN/m2Q=3KN/m2q=0.73×1.2+3×1.4=5.076KN/m2G+Q=q i=3.73KN/m2（3）由于计算钢丝绳用安全系数法，因此荷载采用标准荷载Q k=3.73KN/m2q k=3.73×1.5=5.6KN/mR a×3.4=0.5×5.6×3.4×3.4=R b=9.52KN计算得出N1=12.7KN钢丝绳计算标准拉力为1.4t18/1.4=12.8大于10 安全。

（4）计算16号槽钢时采用计算荷载：3.4R=0.5×5.1×1.5×3.4×3.4=44.2 所以R=13KNM max=11.05KN〃m N1=17.3 所以轴力N=8.5KN 挑梁采用16号槽钢A=2500mm2W=116.8×103mm3计算应力得到98N/mm2小于205N/mm2安全。

3、卸料平台施工荷载控制在：3.2×3×2=19.2KN约等于1.96t。

1.96t≈2t。
