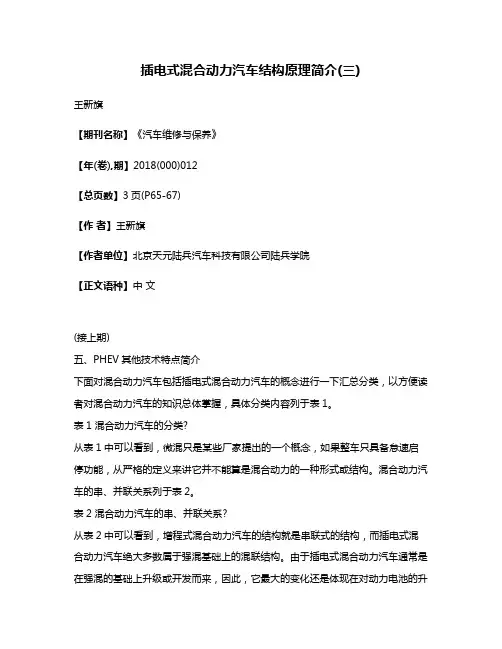

插电式混合动力汽车结构原理简介(三)王新旗【期刊名称】《汽车维修与保养》【年(卷),期】2018(000)012【总页数】3页(P65-67)【作者】王新旗【作者单位】北京天元陆兵汽车科技有限公司陆兵学院【正文语种】中文(接上期)五、PHEV其他技术特点简介下面对混合动力汽车包括插电式混合动力汽车的概念进行一下汇总分类，以方便读者对混合动力汽车的知识总体掌握，具体分类内容列于表1。
表1 混合动力汽车的分类?从表1中可以看到，微混只是某些厂家提出的一个概念，如果整车只具备怠速启停功能，从严格的定义来讲它并不能算是混合动力的一种形式或结构。
混合动力汽车的串、并联关系列于表2。
表2 混合动力汽车的串、并联关系?从表2中可以看到，增程式混合动力汽车的结构就是串联式的结构，而插电式混合动力汽车绝大多数属于强混基础上的混联结构。
由于插电式混合动力汽车通常是在强混的基础上升级或开发而来，因此，它最大的变化还是体现在对动力电池的升级及电源系统的改变上，比如将原来的镍氢电池组全新调整为锂离子电池组，使得额定电压从200V左右升为300V以上，充电系统要配置车载充电器，并能满足家庭充电的方便快捷，同时对空调的加热功能改进等等。
对混动发动机(包括插电式混动发动机)的以下几点技术特点，笔者还是考虑用些文字进行些简单的说明，如发动机的工作上也是有其特别之处，如图11所示。
图11 普通的奥托循环发动机通常，发动机的工作过程分为进气、压缩、做功、排气四个阶段，传统发动机四个阶段活塞行程是相同的，而阿特金森循环是使发动机在进气行程结束后进气门仍在一段时间内保持开启，这样就将吸入的混合汽又吐出去一部分，简单的实现了膨胀比大于压缩比的效果，如图12所示。
压缩比是汽缸总容积与燃烧室容积之比；膨胀比是等压加热循环(狄塞尔循环)中，等压加热后的体积与等压加热前体积的比值。
因此在发动机的进气凸轮轴上，必然要安装VVT系统(图13)以解决对进气门的正时调节，这是进气凸轮轴加装VVT装置的一个主要目的之一。
凭借第三代i-MMD PHEV技术，通过可插电和电池扩容，使得EV模式行驶里程更长，并可覆盖全速域，实现比锐·混动更持久的强劲、静谧和高效的电机驱动行驶测试地点：中国·北京文、摄影/徐博英@evo 葫芦广汽本田 皓影锐·混动 e+皓影锐·混动e+搭载了第三代i-M M D PHEV系统，这套系统其实就是基于Honda全球最高效能之一的第三代i-MMD双电机混合动力系统而研发。
继承了热效率达到40.6%的2.0L阿特金森循环双顶置凸轮轴汽油发动机（最大功率为107kW/6200rpm，最大扭矩175Nm/3500rpm）和E-CVT变速器。
而车载三元锂离子电池则相比皓影锐·混动增加到了16.3kWh。
具备高能量密度及输出功率密度的特性。
永磁同步电机的最大功率为135kW, 最大扭矩达到315Nm，由于其扭矩恒定的特点，电机能以不亚于V63.0L发动机的大扭矩实现平顺的加速，从而确保高性能驾驶体验。
系统可根据不同的行驶情况，自动判断电机和发动机所擅长的状况，在仅靠电机驱动的“纯电行驶模式”、发动机带动发电进而电机驱动的“混动行驶模式”，以及发动机直接驱动的“发动机行驶模式”等3种模式之间，无缝且自在地切换。
其中，纯电动力输出行驶范围由锐·混动的0~120km/h，增加至0~160km/h，可谓覆盖从低速到高速的所有速域，不仅避免了动能的浪费，还能带来线性的动力输出。
而在动力输出模式切换过程中，驾乘者也不会感觉到有任何顿挫感或动力迟滞。
在城市道路中，起步只依靠电动机运转的“EV行驶模式”运行，动力响应迅速且直接。
轻踩油门，随着车速的提升“混动行驶模式”开始介入，此时，发动机与电动机共同协作，既能为拥堵路段降低油耗，还能为并线超车提供充足的动力。
在高速路段，以“混动行驶模式”行驶，无论是高速行驶还是急加速都拥有随叫随到的动力体验，其原因是发动机的动力通过发电机转化为电能，然后通过电动机驱动车辆行驶，极大提升了效率。

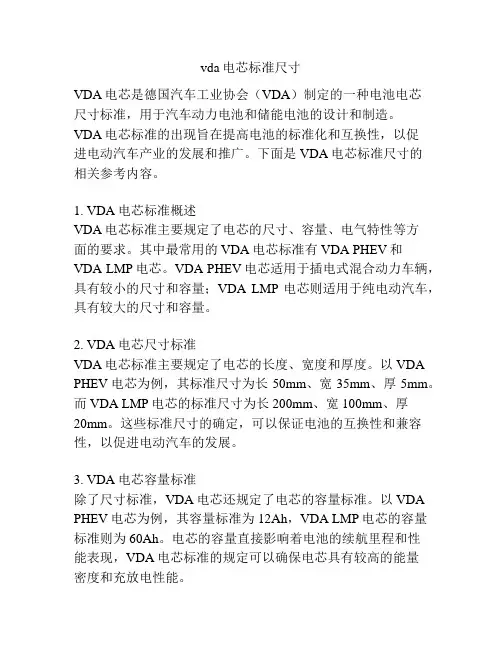

vda电芯标准尺寸VDA电芯是德国汽车工业协会（VDA）制定的一种电池电芯尺寸标准，用于汽车动力电池和储能电池的设计和制造。
VDA电芯标准的出现旨在提高电池的标准化和互换性，以促进电动汽车产业的发展和推广。
下面是VDA电芯标准尺寸的相关参考内容。
1. VDA电芯标准概述VDA电芯标准主要规定了电芯的尺寸、容量、电气特性等方面的要求。
其中最常用的VDA电芯标准有VDA PHEV和VDA LMP电芯。
VDA PHEV电芯适用于插电式混合动力车辆，具有较小的尺寸和容量；VDA LMP电芯则适用于纯电动汽车，具有较大的尺寸和容量。
2. VDA电芯尺寸标准VDA电芯标准主要规定了电芯的长度、宽度和厚度。
以VDA PHEV电芯为例，其标准尺寸为长50mm、宽35mm、厚5mm。
而VDA LMP电芯的标准尺寸为长200mm、宽100mm、厚20mm。
这些标准尺寸的确定，可以保证电池的互换性和兼容性，以促进电动汽车的发展。
3. VDA电芯容量标准除了尺寸标准，VDA电芯还规定了电芯的容量标准。
以VDA PHEV电芯为例，其容量标准为12Ah，VDA LMP电芯的容量标准则为60Ah。
电芯的容量直接影响着电池的续航里程和性能表现，VDA电芯标准的规定可以确保电芯具有较高的能量密度和充放电性能。
4. VDA电芯的形状和特征VDA电芯不仅规定了尺寸和容量，还规定了电芯的其他形状和特征。
例如，电芯的正极和负极的排列方式、电芯的壳体材料和结构等。
这些特征的规定可以确保电芯在使用过程中具有较好的安全性和可靠性。
5. VDA电芯的应用VDA电芯标准主要应用于汽车动力电池和储能电池的设计和制造。
通过电芯的标准化和互换性的提高，可以降低电池的生产成本，加速电动汽车产业的发展和推广。
同时，VDA电芯标准还为电池供应链的管理和维护提供了便利，促进了汽车工业的协同发展。
综上所述，VDA电芯标准尺寸在电动汽车产业中具有重要的意义。
通过标准化和互换性的提高，可以降低电池的成本，提高电池的性能和安全性。

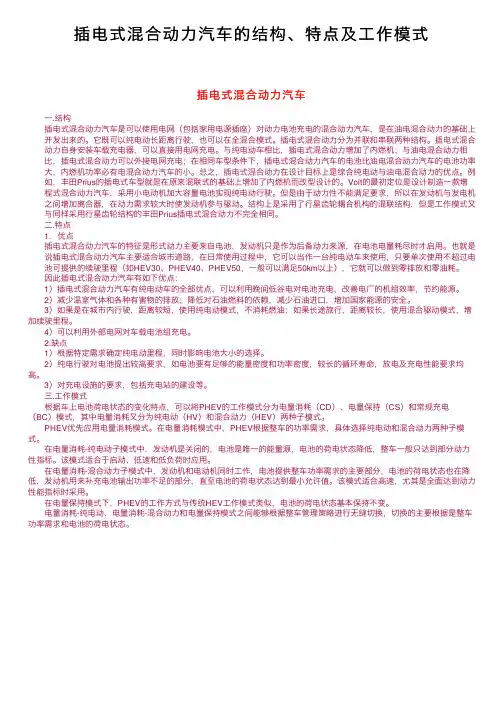

插电式混合动⼒汽车的结构、特点及⼯作模式插电式混合动⼒汽车⼀.结构插电式混合动⼒汽车是可以使⽤电⽹（包括家⽤电源插座）对动⼒电池充电的混合动⼒汽车，是在油电混合动⼒的基础上开发出来的。
它既可以纯电动长距离⾏驶，也可以在全混合模式。
插电式混合动⼒分为并联和串联两种结构。
插电式混合动⼒⾃⾝安装车载充电器，可以直接⽤电⽹充电。
与纯电动车相⽐，插电式混合动⼒增加了内燃机；与油电混合动⼒相⽐，插电式混合动⼒可以外接电⽹充电；在相同车型条件下，插电式混合动⼒汽车的电池⽐油电混合动⼒汽车的电池功率⼤，内燃机功率必有电混合动⼒汽车的⼩。
总之，插电式混合动⼒在设计⽬标上是综合纯电动与油电混合动⼒的优点。
例如，丰⽥Prius的插电式车型就是在原来混联式的基础上增加了内燃机⽽改型设计的。
Volt的最初定位是设计制造⼀款增程式混合动⼒汽车，采⽤⼩电动机加⼤容量电池实现纯电动⾏驶。
但是由于动⼒性不能满⾜要求，所以在发动机与发电机之间增加离合器，在动⼒需求较⼤时使发动机参与驱动。
结构上是采⽤了⾏星齿轮耦合机构的混联结构，但是⼯作模式⼜与同样采⽤⾏星齿轮结构的丰⽥Prius插电式混合动⼒不完全相同。
⼆.特点1.优点插电式混合动⼒汽车的特征是形式动⼒主要来⾃电池，发动机只是作为后备动⼒来源，在电池电量耗尽时才启⽤。
也就是说插电式混合动⼒汽车主要适合城市道路，在⽇常使⽤过程中，它可以当作⼀台纯电动车来使⽤，只要单次使⽤不超过电池可提供的续驶⾥程（如HEV30、PHEV40、PHEV50，⼀般可以满⾜50km以上），它就可以做到零排放和零油耗。
因此插电式混合动⼒汽车有如下优点：1）插电式混合动⼒汽车有纯电动车的全部优点，可以利⽤晚间低⾕电对电池充电，改善电⼚的机组效率，节约能源。
2）减少温室⽓体和各种有害物的排放；降低对⽯油燃料的依赖，减少⽯油进⼝，增加国家能源的安全。
3）如果是在城市内⾏驶，距离较短，使⽤纯电动模式，不消耗燃油；如果长途旅⾏，距离较长，使⽤混合驱动模式，增加续驶⾥程。

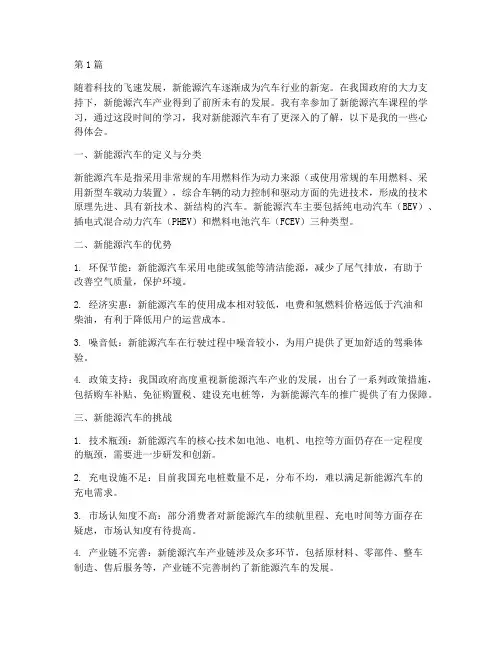

第1篇随着科技的飞速发展，新能源汽车逐渐成为汽车行业的新宠。
在我国政府的大力支持下，新能源汽车产业得到了前所未有的发展。
我有幸参加了新能源汽车课程的学习，通过这段时间的学习，我对新能源汽车有了更深入的了解，以下是我的一些心得体会。
一、新能源汽车的定义与分类新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。
新能源汽车主要包括纯电动汽车（BEV）、插电式混合动力汽车（PHEV）和燃料电池汽车（FCEV）三种类型。
二、新能源汽车的优势1. 环保节能：新能源汽车采用电能或氢能等清洁能源，减少了尾气排放，有助于改善空气质量，保护环境。
2. 经济实惠：新能源汽车的使用成本相对较低，电费和氢燃料价格远低于汽油和柴油，有利于降低用户的运营成本。
3. 噪音低：新能源汽车在行驶过程中噪音较小，为用户提供了更加舒适的驾乘体验。
4. 政策支持：我国政府高度重视新能源汽车产业的发展，出台了一系列政策措施，包括购车补贴、免征购置税、建设充电桩等，为新能源汽车的推广提供了有力保障。
三、新能源汽车的挑战1. 技术瓶颈：新能源汽车的核心技术如电池、电机、电控等方面仍存在一定程度的瓶颈，需要进一步研发和创新。
2. 充电设施不足：目前我国充电桩数量不足，分布不均，难以满足新能源汽车的充电需求。
3. 市场认知度不高：部分消费者对新能源汽车的续航里程、充电时间等方面存在疑虑，市场认知度有待提高。
4. 产业链不完善：新能源汽车产业链涉及众多环节，包括原材料、零部件、整车制造、售后服务等，产业链不完善制约了新能源汽车的发展。
四、学习新能源汽车课程的收获1. 提高专业素养：通过学习新能源汽车课程，我对新能源汽车的基本原理、技术特点、发展趋势等有了全面了解，提高了自己的专业素养。
2. 增强实践能力：课程中涉及许多实验环节，通过动手操作，我掌握了新能源汽车的检测、维修和保养等技能。
新能源汽车介绍基础知识随着环保意识的普及，新能源汽车越来越受到人们的关注。
那么，什么是新能源汽车呢？新能源汽车是指使用可再生能源或非化石能源作为动力的汽车，包括纯电动汽车、插电式混合动力汽车和燃料电池汽车。
纯电动汽车，顾名思义就是只使用电能作为动力的汽车。
它采用电池储存电能，通过电动机驱动车轮。
纯电动汽车的优点是零排放、低噪音、低维护成本，但其续航里程仍然是限制其普及的主要因素。
插电式混合动力汽车，简称PHEV，是将内燃机和电机结合在一起的汽车，它既可以使用电能也可以使用油能作为动力。
PHEV可以通过插电充电，也可以通过内燃机发电来充电。
PHEV的优点是既有油车的续航能力，又具有纯电动汽车的零排放能力，是一种比较实用的新能源汽车。
燃料电池汽车，简称FCV，是使用氢能作为燃料，通过燃料电池将氢气和氧气反应产生电能，从而驱动电动机进行行驶的汽车。
燃料电池汽车的优点是零排放、能源利用率高，但其目前的制造成本较高。
在新能源汽车中，电池是一个非常重要的组成部分。
电池的种类有很多，包括铅酸电池、镍氢电池、锂离子电池等。
其中，锂离子电池是目前应用最广泛的电池，因其能量密度高、寿命长、环保等优点，成为了大多数电动车的首选电池。
除了电池之外，电机也是新能源汽车中的重要组成部分。
电机的种类有直流电机、交流电机等，其中交流电机由于其转速可调、效率高等特点在新能源汽车中得到了广泛应用。
新能源汽车的发展离不开政策的支持。
目前，我国政府出台了一系列支持新能源汽车发展的政策，包括购车补贴、免费停车、免费通行等。
这些政策的出台，促进了新能源汽车的普及和发展。
新能源汽车是未来汽车发展的方向，它具有节能环保、低噪音等诸多优点。
虽然目前新能源汽车的价格较高，但随着技术的不断进步和政策的支持，相信新能源汽车会越来越普及，成为人们出行的首选。

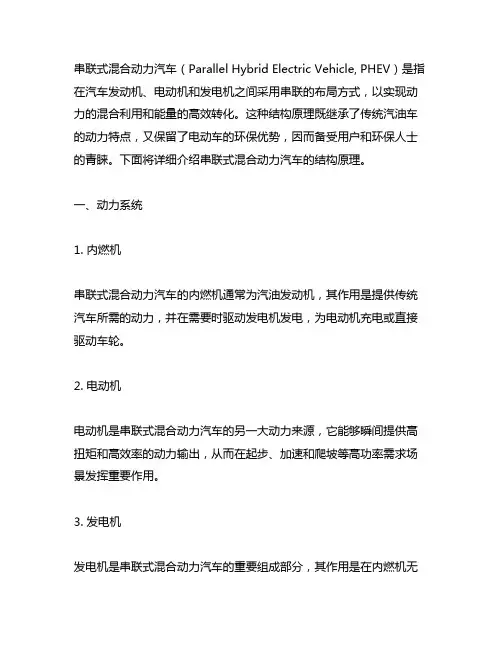

串联式混合动力汽车（Parallel Hybrid Electric Vehicle, PHEV）是指在汽车发动机、电动机和发电机之间采用串联的布局方式，以实现动力的混合利用和能量的高效转化。
