MC302l 控制器使用手册
适用于麦克维尔模块式风冷冷水 / 热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR
一、 操作
1、 开关机
按 ON/OFF 键，机组在开机（ RUN 灯亮）、关机（ RUN 灯灭）之间切换。
2、 模式选择
按“模式”键可在制冷 /制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。3、
参数查询
使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等） 。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、 参数设置
① 按“密码”键显示器左下框内显示“密码输入”和“ 00”，按“▲”或“▼”键改变数值，当
选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：
A 、 运行参数修改： 在输入正确密码后， 按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“ 00”，则表示进入用
户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
② 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③ 按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参
数值，设置完成后按“确定”键保存设置结果。
第 1 页 MCQUAY机组故障表
一、SQ1.0：
说明：(适用机型MDB200L/MMC100L×2，MDB250L/MMC125L×2，MDB300L/MMC100L×3，MDB350L/MMC125L×2+MMC100L，MDB400L/MMC100L×4，MDB500L/MMC100LX4 )
故障代码 故障显示 故障代码 故障显示
E01 需手动复位（ON/OFF） E19 系统4室内盘管温度传感器短路
E02 系统1盘管温度过高（压缩机过载） E20 系统1室内盘管温度传感器断路
E03 系统2盘管温度过高（压缩机过载） E21 系统2室内盘管温度传感器断路
E04 系统3盘管温度过高（压缩机过载） E22 系统3室内盘管温度传感器断路
E05 系统4盘管温度过高（压缩机过载） E23 系统4室内盘管温度传感器断路
E06 系统1压力过高 E24 系统1室外盘管温度传感器短路
E07 系统2压力过高 E25 系统2室外盘管温度传感器短路
E08 系统3压力过高 E26 系统3室外盘管温度传感器短路
E09 系统4压力过高 E27 系统4室外盘管温度传感器短路
E10 压缩机1停机/制冷剂泄漏 E28 系统1室外盘管温度传感器断路
E11 压缩机2停机/制冷剂泄漏 E29 系统2室外盘管温度传感器断路
E12 压缩机3停机/制冷剂泄漏 E30 系统3室外盘管温度传感器断路
E13 压缩机4停机/制冷剂泄漏 E31 系统4室外盘管温度传感器断路
E14 室内回风温度传感器短路 E32 系统1室内盘管结冰
E15 室内回风温度传感器断路 E33 系统2室内盘管结冰
E16 系统1室内盘管温度传感器短路 E34 系统3室内盘管结冰
E17 系统2室内盘管温度传感器短路 E35 系统4室内盘管结冰
E18 系统3室内盘管温度传感器短路
二、APM06A
说明：取代SQ1.0

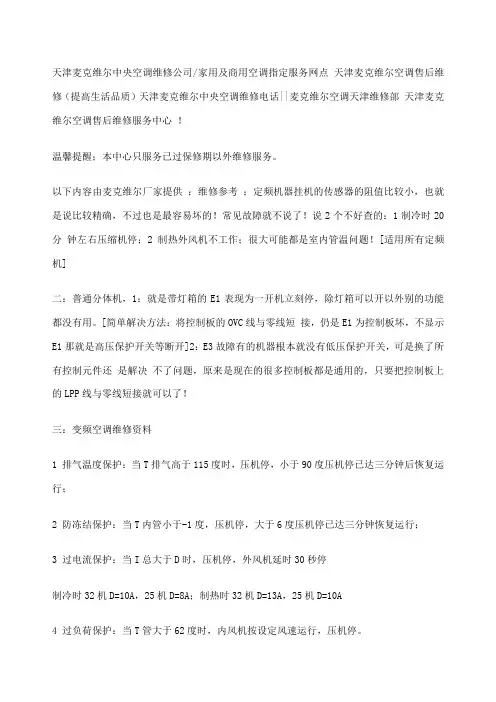

天津麦克维尔中央空调维修公司/家用及商用空调指定服务网点 天津麦克维尔空调售后维修（提高生活品质）天津麦克维尔中央空调维修电话||麦克维尔空调天津维修部 天津麦克维尔空调售后维修服务中心 ！
温馨提醒；本中心只服务已过保修期以外维修服务。
以下内容由麦克维尔厂家提供 ；维修参考 ；定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！常见故障就不说了！说2个不好查的：1制冷时20分 钟左右压缩机停；2制热外风机不工作；很大可能都是室内管温问题！[适用所有定频机]
二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。[简单解决方法：将控制板的OVC线与零线短 接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还 是解决 不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的LPP线与零线短接就可以了！
三：变频空调维修资料
1 排气温度保护：当T排气高于115度时，压机停，小于90度压机停已达三分钟后恢复运行；
2 防冻结保护：当T内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；
3 过电流保护：当I总大于D时，压机停，外风机延时30秒停
制冷时32机D=10A，25机D=8A；制热时32机D=13A，25机D=10A
4 过负荷保护：当T管大于62度时，内风机按设定风速运行，压机停。 T管：制冷时是室外热交换器温度，制热时是室内热交换器温度。
5 室内，外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。
A压机停且有故障时LED1亮；B室外环境温度有故障时LED3亮；C室外管温有故障时LED2亮；D模块保护时LED1闪烁；E压机过载时LED2与LED3同时 闪烁；F排气温度有故障时LED1，LED2，LED3全亮；G室内D1压机运行时亮；

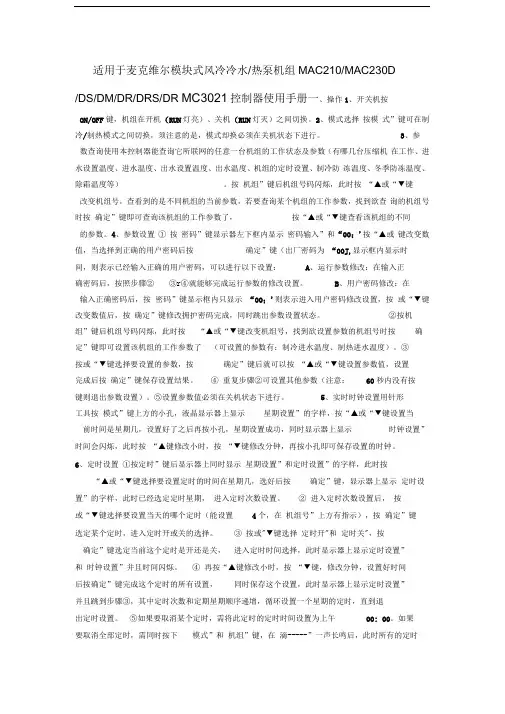

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D
/DS/DM/DR/DRS/DR MC3021控制器使用手册一、操作1、开关机按
ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。2、模式选择 按模 式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。 3、参
数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机 在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防 冻温度、冬季防冻温度、除霜温度等） 。按 机组”键后机组号码闪烁，此时按 “▲或“▼键
改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查 询的机组号时按 确定”键即可查询该机组的工作参数了， 按“▲或“▼键查看该机组的不同
的参数。4、参数设置 ① 按 密码”键显示器左下框内显示 密码输入”和“00；'按“▲或 键改变数值，当选择到正确的用户密码后按 确定”键（出厂密码为 “00J,显示框内显示时
间，则表示已经输入正确的用户密码，可以进行以下设置： A、运行参数修改：在输入正
确密码后，按照步骤② ③r④就能够完成运行参数的修改设置。 B、用户密码修改：在
输入正确密码后，按 密码”键显示框内只显示 “00；'则表示进入用户密码修改设置，按 或“▼键改变数值后，按 确定”键修改拥护密码完成，同时跳出参数设置状态。 ②按机
组”键后机组号码闪烁，此时按 “▲或“▼键改变机组号，找到欲设置参数的机组号时按 确
定”键即可设置该机组的工作参数了 （可设置的参数有：制冷进水温度、制热进水温度）。③
按或“▼键选择要设置的参数，按 确定”键后就可以按 “▲或“▼键设置参数值，设置
完成后按 确定”键保存设置结果。 ④ 重复步骤②可设置其他参数（注意： 60秒内没有按
键则退出参数设置）。⑤设置参数值必须在关机状态下进行。 5、实时时钟设置用针形
