10T气浮配件清单标准

  • 格式：doc
  • 大小：217.50 KB
  • 文档页数：2

1 生产材料单

设备名称／型号： 10T气浮配件单 编号：

发 料 人： 领 料 人： 日期：

序号 名称 规格型号 数量 用途 备注

箱体部分

1 板材（A3） 6×1.5m 6mm 2张 箱体及溶气罐 有

2 板材（A3） 6×1.5m 4mm 1张 箱体内部隔板 有

3 槽钢 8# 5条 箱体加强筋

刮渣机系统

1 链轮 Ø180，不带台 4个 配16A链条

2 链条 16A 10条 刮渣机链条

3 管 1.5寸 镀锌 12米 轴

4 减速机 0.25kw，速比289 1台 刮渣机

5 角钢 5# 1.5米 刮板固定

6 轴承座 P207 4个

7 胶皮 1.5m×20mm×5mm 刮渣板

回流管部分

1 回流泵 40GDL6-12×5 2.2kw 1台

2 管 Ø50 PVC 3条 回流管

3 球阀 Ø50 PVC 1个 回流口出口阀

4 丝口弯头 Ø50 PVC 9个

5 内牙直通 Ø50 PVC 1个

6 外牙直通 Ø50 PVC 5个

7 止回阀 1寸 碳钢 丝口 1个 回流泵出口用

8 闸阀 1寸 碳钢 1个 调节回流泵压力用

9 活接 Ø50 PVC 3个 回流出口、

溶气罐进出口

溶气罐部分

1 封头 DN 350 厚度5mm 2个 溶气罐用

2 法兰 DN 350，配螺丝垫片 4片 溶气罐进出料口 暂不采购

3 多面空心球 800 溶气罐填料

4 安全阀 工作压力0.3-0.7Mpa 1个

5 压力表 1～10kg/cm2 1块 配弯管

6 内牙 DN15 3个 自加工

7 外牙 DN25 DN50 各一个 进出水口用 自加工

8 内牙弯头 DN25 DN50 PVC 各一个 进出水口用

9 堵头 DN15 1个 进气口用

释放管件部分

1 释放器 DN40 3个

2 镀锌管 DN40 镀锌 2条 释放管

2 3 弯头 DN40 带牙 镀锌 6个 释放管用

4 闸阀 DN40 不锈钢 丝口 3个 释放管用

5 外牙 DN40 镀锌 9个 自加工

6 射流器 DN50 2个 有

加药部分

1 加药桶 500L 配内牙2个 2个

2 搅拌机 0.37kw 2台

3 不锈钢离心泵 25JYF-8，380V，0.25kw 2台 加药泵

4 加药PVC管件 按实际需要配 1批

排空部分

1 球阀 DN25 PVC 3个 排空阀

气浮进出口

1 法兰 DN50 1个 进水口 有

2 法兰 DN80 1个 出水口 有

3 法兰 DN80 1个 排渣口 有

4 管 DN50 镀锌 4米 溢水管

5 管 DN80 镀锌 2米 溢水管

电控等杂件

1 铭牌 1块 自加工

2 电控系统 1套 自加工

合集下载

仪表设备配件表

仪表设备配件表

仪表设备配件表

序号 仪表设备名称 安装部位 仪器仪表配件名称 材质 规格型号 单位 数量

1. 带补强管铠装热电偶 TE101 TE201 垫片 XB450 D/d44/28 B=2 个 2

2. 直行连接头(YZG11-1) Q235 D/d44/28 H=80 个 2

3. 挠性连接管(BNG-20X1000) M=20X1.5/G3/4” 根 10

4. 双金属温度计 TG101 TG201 垫片 XB450 D/d24/17 B=2 个 2

5. 直行连接头(YZG11-4) Q235 D/d44/28 H=80 个 2

6. 热电偶 TE102 TE202 垫片 XB450 D/d44/28 B=2 个 2

7. 直行连接头(YZG11-1) Q235 D/d44/28 H=80 个 2

8. 挠性连接管(BNG-20X1000) M=20X1.5/G3/4” 根 10

9. 热电偶 TE103 TE203 垫片 XB450 D/d44/28 B=2 个 2

10. 直行连接头Q235 D/d44/28 H=80 个 2 (YZG11-1)

11. 挠性连接管(BNG-20X1000) M=20X1.5/G3/4” 根 10

12. 带补强管铠装热电阻 TE104 TE204 垫片 XB450 D/d44/28 B=2 个 2

13. 直行连接头(YZG11-3) Q235 D/d44/28 H=150 个 2

14. 挠性连接管(BNG-20X1000) M=20X1.5/G3/4” 根 10

15. 双金属温度计 TG104 TG204 垫片 XB450 D/d24/17 B=2 个 2

16. 直行连接头(YZG11-4) Q235 D/d44/28 H=140 个 2

17. 带补强管铠装热电阻 TE104 TE204 垫片 XB450 D/d44/28 B=2 个 2

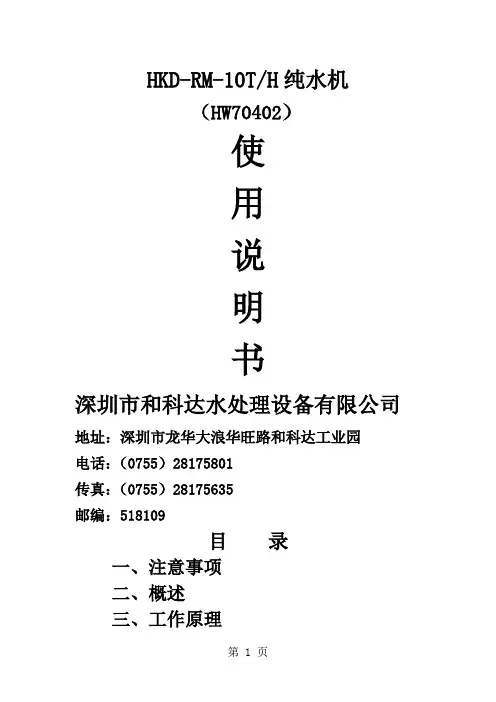

10吨RO反渗透系统-13页精选文档

10吨RO反渗透系统-13页精选文档

第 1 页 HKD-RM-10T/H纯水机

（HW70402）

使

用

说

明

书

深圳市和科达水处理设备有限公司

地址：深圳市龙华大浪华旺路和科达工业园

电话：（0755）28175801

传真：（0755）28175635

邮编：518109

目 录

一、注意事项

二、概述

三、工作原理 第 2 页 四、主要技术参数

五、调试

六、正常运行操作

七、维护

八、常见故障及处理方法

九、常用耗材明细表

附：10T/H纯水生产工艺流程图

电气原理图

纯水机出厂检测报告

合格证及保修卡

一、注意事项

1、使用本设备之前，请认真阅读本说明书和相关注意事项，以免由于人为因素造成设备的损坏；

2、未经本公司同意，不得私自改装设备、修改程序；

3、应确保自来水水温在5-400C间，冬季应注意防冻，夏季应避免高温和日光照射。

4、不要随便调整泵出口压力设定值，以免损坏水泵或爆管。

5、系统运行程序已设定，当系统运行程序出现紊乱或需要重新设定程序时，不要私自调整，应及时与我司联系。

6、系统停机时，封闭好超滤膜组件的所有接口以保持膜的湿润，防止膜内滋生细菌和藻类。

7、对RO膜，在停机期间RO反渗透膜必须保持湿态，避免失水的情第 3 页 况，RO膜失水即报废；RO膜长时间停放必须用合格的产品水和亚硫酸氢钠（食品级）配制成1%亚硫酸氢钠溶液密封保存。

二、概述

HKD-RM-10T/H型纯水机是采用精密的超滤系统作为前处理和先进的反渗透膜过滤技术有机地结合在一起，以达到去除水中的盐份的高性能纯水设备，出水水质完全能够满足不同用户的需要。

本工艺流程模式图如下：

进水→袋式过滤器→超滤系统→活性炭过滤器→5um精密过滤器→超滤水箱→高压泵→RO系统→浓水箱→浓水泵→石英砂过滤器

纯水箱→用水点 活性炭过滤器

RO系统←保安过滤器

HKD系列纯水机工艺先进、结构合理、操作简便、稳定可靠，是广泛应用于光学、电子、电镀、食品、医药行业及其它须用纯水进行零件冲洗、制品的各行业的理想设备。整机采用PLC模块化控制，可实现自动运行。本公司生产从0.25吨/小时至100吨/小时等各种规格的全自动、半自动纯水和超纯水设备，可供选用。

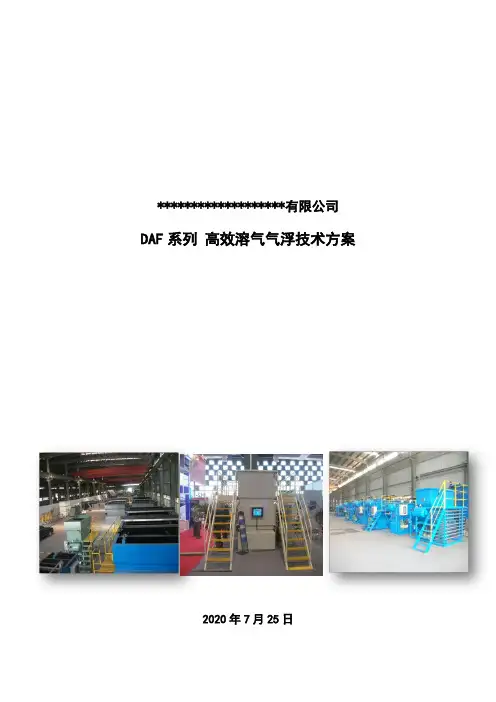

DAF20高效溶气气浮技术方案

DAF20高效溶气气浮技术方案

*******************有限公司

DAF系列 高效溶气气浮技术方案

2020年7月25日

第1页 （共4页）

一、 DAF20 高效溶气气浮 基本参数描述

名 称 设计参考值 备 注

DAF20 高效溶气气浮

基本资料

数量 1台

型号及规格 DAF20 详见附图

设计处理量（T/H） 20T/H

结构形式 高效平流式组合式气浮

外形尺寸（mm） 3600*1500*2300 详见附图

装机功率（KW） 4.45

溶气水泵功率（KW） 2.20

加气电机功率（KW） 0.75

撇渣机（KW） 0.20

搅拌1（KW） 0.75

搅拌2（KW） 0.55

运行条件 进气浮系统水，PH 6～9，进水量不大于20T/H，温度不大于32℃。废水的腐蚀性近似于清水，气浮运行性能达到*******环保技术标准

部件名称 结构材料

池体结构

池体 Q235A，防腐 详见防腐标准

池体结构加强 Q235A，防腐 详见防腐标准

走道平台 Q235A+玻璃钢走道

颜色 客户自选

溶气系统：HT-RQ20

溶气罐及内部组件 罐体Q235A，内组件SUS304 罐体防腐

液位计 接液部分：SUS304 1只/台 **自动化仪表厂

压力表 量程0～1.0MPa 2只/台

安全阀 组合件 1只/台

进气单向阀 组合件 1只/台

进气电磁阀 组合件 1只/台

刮沫机：HT-PN1500

规格形式 链板式

链条 尼龙＋SUS304

主轴、托架 Q235A 防腐

刮板 SUS304＋夹布橡胶板

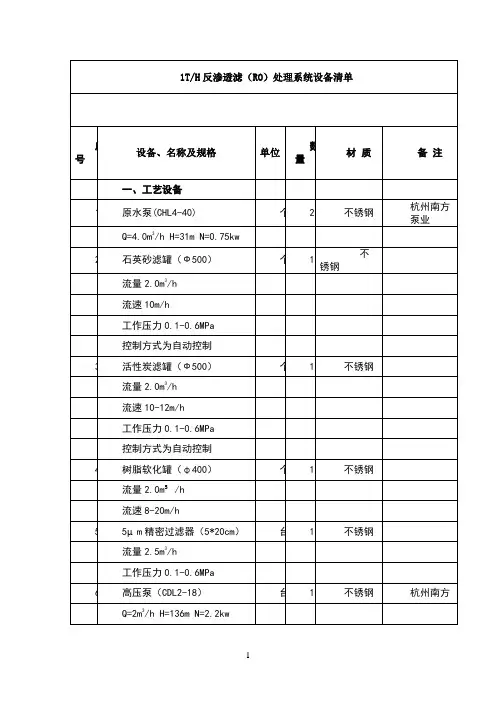

吨反渗透设备配置清单
