常压热水锅炉、真空锅炉的综合比较
序号 比较内容 常压锅炉 真空锅炉
1、 制造规范 《小型机常压热水锅炉安全监察规定》2000国家技监局
《小型机常压热水锅炉技术条件》2003
《常压热水锅炉通用技术条件》(JB／T7985—95) 没有规范。
2 生产条件比较 具备锅炉生产E级以上资质
要求锅炉设计、制造设备和技术、质量检验具备正规生产企业条件 生产技术、设备、检验没有条件限制，什么企业都可以加工。
3 设备原理比较 锅炉火焰直接加热锅炉水。
炉膛燃烧空间大，燃烧状态稳定；水循和分布环状态好，所以锅炉换热效率高，出水温度高，具有完整的锅炉设备的热工性能。锅炉结构合理。
锅炉封闭成负压状态，燃烧火焰加热锅炉水产生负压低温蒸汽，负压蒸汽再加热锅炉上部换热器，再通过换热器加热循环水。
因为回避了锅炉制造的技术要求，锅炉用负压蒸汽加热换热器，所以出水温度低，锅炉效率低难以具备正常锅炉想热工性能。
4 制造材料
锅炉结构 采用锅炉专用材料20#专用锅炉钢。
锅炉结构为国际通行的全湿背式，三回程结构，锅炉钢材厚。 真空锅炉制造不受限制，市场上真空锅炉制造材料和结构主要分两种：
1、锅炉制造企业的真空锅炉产品，这种真空锅炉的设计和生产、质量控制也遵循锅炉制造标准，其真空锅炉采用的的材料，锅炉结构都采用全湿背式锅炉形式。该种真空锅炉性能、质量要有保障。
2、现在市场上还有一种是没有锅炉制造条件，或小型锅炉厂生产的真空锅炉产品。此种真空锅炉采用钢管组成换热壁的结构，因为管壁相对薄，结构很简单，所以一般重量要轻许多，生产成本低；用钢管做的真空锅炉无法实现湿背式结构，都是干背式，锅炉效率相对低许多。因为不需要锅炉生产条件，生产、质检、管理成本要低跟多。该形式真空锅炉很廉价。
5 出水温度 常压锅炉规范要求出水90度。 真空锅炉为了稳定运行，需要相对室外大气压保持一定的负压余度，所以稳定的负压蒸汽温度一般小于90度。因为真空锅炉采用管式换热器，需要一定的换热温差（10℃以上，所以正常稳定出水温度一般小于80℃。

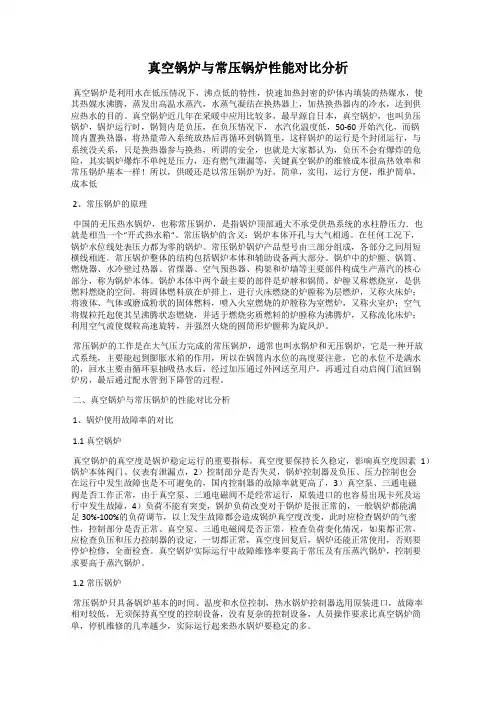

真空锅炉与常压锅炉性能对比分析
真空锅炉是利用水在低压情况下，沸点低的特性，快速加热封密的炉体内填装的热媒水，使其热媒水沸腾，蒸发出高温水蒸汽，水蒸气凝结在换热器上，加热换热器内的冷水，达到供应热水的目的。真空锅炉近几年在采暖中应用比较多，最早源自日本，真空锅炉，也叫负压锅炉，锅炉运行时，锅筒内是负压，在负压情况下， 水汽化温度低，50-60开始汽化，而锅筒内置换热器，将热量带入系统放热后再循环到锅筒里，这样锅炉的运行是个封闭运行，与系统没关系，只是换热器参与换热，所谓的安全，也就是大家都认为，负压不会有爆炸的危险，其实锅炉爆炸不单纯是压力，还有燃气泄漏等，关键真空锅炉的维修成本很高热效率和常压锅炉基本一样！所以，供暖还是以常压锅炉为好，简单，实用，运行方便，维护简单，成本低
2、常压锅炉的原理
中国的无压热水锅炉，也称常压锅炉，是指锅炉顶部通大不承受供热系统的水柱静压力．也就是相当一个“开式热水箱“。常压锅炉的含义：锅炉本体开孔与大气相通。在任何工况下，锅炉水位线处表压力都为零的锅炉。常压锅炉锅炉产品型号由三部分组成，各部分之间用短横线相连。常压锅炉整体的结构包括锅炉本体和辅助设备两大部分。锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。锅炉本体中两个最主要的部件是炉膛和锅筒。炉膛又称燃烧室，是供燃料燃烧的空间。将固体燃料放在炉排上，进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料，喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧，并适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转，并强烈火烧的圆筒形炉膛称为旋风炉。
常压锅炉的工作是在大气压力完成的常压锅炉，通常也叫水锅炉和无压锅炉，它是一种开放式系统，主要能起到膨胀水箱的作用，所以在锅筒内水位的高度要注意，它的水位不是满水的，回水主要由循环泵抽吸热水后，经过加压通过外网送至用户，再通过自动启阀门流回锅炉房，最后通过配水管到下降管的过程。
燃气真空锅炉原理及主要优缺点
The manuscript was revised on the evening of 2021 燃气真空锅炉原理及主要优缺点
真空热水锅炉最早是由日本的某理工大学在上世纪70年代研制开发的，自面世商业化以后，真空热水锅炉产品开始进入欧美国家，并得到广泛应用。我国的真空热水锅炉技术从日本传入，然后国内开始有科研机构及生产厂家开始研发自己的真空热水锅炉。目前真空锅炉占热水锅炉在国外锅炉市场已经有着不错的市场份额，而国内关于真空热水锅炉的市场和用户开发还处于初级阶段。
燃气真空热水锅炉结构及其原理
上图为斯大燃气真空锅炉结构图
如上图所示：燃气真空热水锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；锅炉下半部装有热媒介，其上部为真空室，其中插入了U型热交换器。因为锅炉整体是在负压状态运行下，所以锅炉本身的安全性很高。炉内的热媒介，在锅炉运行的全过程中，不进、不出、不增、不减，只封闭在锅炉的真空室内，在锅炉的传热管与热交换器之间传递热量。炉内的热媒介是完全脱氧的纯净水，无腐蚀，无水垢，使锅炉寿命长达20多年
具体工作原理：
燃气真空热水锅炉燃烧器燃烧时释放出的热量被热媒水吸收，然后通过热媒水的相变（注：相变是物质从一种相转变为另一种相的过程。物质系统中物理、化学性质完全相同，与其他部分具有明显分界面的均匀部分称为相。与固、液、气三态对应，物质有固相、液相、气相）进行热交换，当温度上升至某真空状态下的饱和温度时，蒸发成饱和和蒸汽，完成第一次相变过程。凝结水流进蒸发室继续吸热，完成相变循环。真空热水锅炉的下部结构由燃烧室和传热管束组成；上部为真空室，其中插入了U型管热交换器；真空室外接抽气单元，使真空室保持稳定的真空度，并将真空室内不凝结气体抽出，提高U型热交换器的换热效率。简单的来说就是：利用水在低压情况下沸点低的特性，快速加热封密的炉体内填装的热媒水，使热媒水沸腾蒸发出高温水蒸汽，水蒸汽凝结在换热管上加热换热管内的冷水，达到供应热水的目的
立式真空热水锅炉技术参数
1.热效率：立式真空热水锅炉具有较高的热效率，通常在90%以上。这意味着几乎所有的燃料燃烧产生的热能都被传递给水，使得能源利用效率更高。
2.设计压力：立式真空热水锅炉的设计压力一般为0.02MPa。这是因为在真空状态下，水的沸点会降低，使得锅炉工作更加安全可靠。
3.适用燃料：立式真空热水锅炉可以燃烧多种燃料，包括天然气、液化石油气、柴油等。用户可以根据自身情况选择适合的燃料。
4.安全保护装置：立式真空热水锅炉配备了多种安全保护装置，包括过温保护、泄压保护、水位控制等。这些保护装置可以确保锅炉运行时的安全性和稳定性。
5.控制系统：立式真空热水锅炉配备先进的自动化控制系统，可以实现智能化操作。用户可以通过控制系统调整温度、压力等参数，实现对热水锅炉的精确控制。
6.热水输出温度：立式真空热水锅炉的热水输出温度通常在60℃至90℃之间。这使得热水锅炉可以满足不同场所的热水需求，比如酒店、学校、医院等。
7.外形尺寸：立式真空热水锅炉的外形尺寸相对较小，占地面积小。这使得设备更易于安装和维护，特别适合用于有空间限制的场所。
8.控制方式：立式真空热水锅炉可以实现多种控制方式，包括手动控制、定时控制和智能控制。用户可以根据需要选择合适的控制方式，满足不同的使用需求。
