锅炉过热器和再热器课件
过热器
1 .设备概述
本炉过热器由顶棚过热器、包覆过热器、低温过热器、前屏辐射式过热器和末级过热器五个部分组成，现场布置情况如下：
1.1 顶棚过热器：布置在炉膛及水平烟道的顶部。因其吸热量很小，故其主要作用是构成轻型平炉顶顶棚过热器由232根管及进出口联箱组成,管子中63.5x5.7,平均节距115mm,管长18697mm,顶棚管自顶棚过热器入口联箱引出，从炉膛前墙顶部呈水平方向并延伸至再热器之后的顶棚过热器出口联箱（即包覆管过热器入口联箱）。顶棚管及其敷设炉墙的重量由进出口联箱及设置在管段中间的吊杆来承受，经吊杆及与之相连接的吊杆将其传至锅炉横梁上。
1.2 包覆管过热器：是布置在锅炉转向室顶部和竖井烟道四周的贴墙管,因其吸热量很小，其作用主要在于简化烟道部分炉墙，将包覆管过热器悬吊在炉顶梁上，在包覆管上敷设炉墙，可以简化炉墙结构，并减轻炉墙重量。包覆管过热器由出入口联箱以及转向室顶部包覆管、前后墙包覆管（均为232根，节距为115mm）以及两侧墙包覆管组成，管子规格为①64.5x4.5,节距为115mm。包覆管过热器进口联箱横卧在转向室顶部的入口部位，标高55627mmo顶棚过热器出来的一部分蒸汽经与入口联箱相连的单排对流管束引入前包覆管。对流管束构成了水平烟道和尾部烟道的结合面。对流管束管径为，管节距为230mmo一部分蒸汽顺着顶棚管的流动方向进入转向室顶部包覆管，蒸汽在右后墙改变方向进入后墙包覆管，将蒸汽引入包覆管出口环行联箱；另一部分由入口联箱引出的侧包墙连通管将蒸汽引入两侧包墙管后进入包覆管出口环行联箱，即低温省煤器入口联箱；所有包覆管过热器均通过联箱及其所连接的吊杆悬吊在炉顶梁上。
1.3 低温过热器：由蛇行管及其进出口联箱组成。蛇行管沿竖井高度分为三段：入口段和中间段管组采用逆流水平布置，中间留有1150mm的检修空间；出口管段的管组采用立式顺流布置；全部管子均为平行顺列布置。
文档
. 锅炉培训内容
第一讲
一、介绍锅炉本体设备和附件
1、什么是锅炉
“锅”—— 省、汽包、水冷壁、过热器、再热器等汽水系统；
“炉”——炉膛、烟道、燃烧器、空气预热器等燃烧系统；
2、锅炉的分类
A、按锅炉容量分：小、中、大
B、按锅炉压力分：低压（1.27MPa）、中压（2.4—3.8MPa）
高压（9.8MPa）、超高压（13.7MPa）亚临界（16.7MPa）
超亚临界（≥22.1MPa）（什么是临界状态：液体与饱和汽重度现相等，水的临界压力是22.1MPa）
C、按燃用燃料分：燃煤、燃气、燃油
D、按燃烧方式分：层燃炉、室燃炉（煤粉炉、燃油炉）、旋风炉、沸腾炉等
E、按布置方式分：屋内式、半露天式、露天式
F、按工质的流动特性即水循环特性分：自然循环锅炉、强制循环锅炉、复合循环锅炉、直流锅炉 （循环倍率K）K小和大的问题 K大安全，过大会使循环流速低（0.5－1.5m/s）
G、按排渣方式分：固体排渣锅炉、液体排渣锅炉
3、水变化为汽的过程 文档
. 锅炉内的水变成过热蒸汽经历了加热、汽化、过热三个阶段
给水—等压升温—饱和水—等温等压汽化—饱和蒸汽—等压升温—过热蒸汽（省煤器内完成，液体热；水冷壁内完成，汽化潜热；过热器内完成，过热热；）
4、锅炉三大安全附件：安全阀、压力表、水位计
二、各设备规范及作用
1、汽包 用钢要求：强度高；塑性、韧性和冷弯性好；焊接性能好；
看规程记住汽包长度、壁厚等
作用：教科书上有
干锅时间计算 （近似长方体体积＋近似圆柱体体积）×13.7MPa下水的比重（0.625）＝汽包内水的重量（X）
X÷440/3600＝Y秒
汽包内径1.6米 筒身长15.6米 汽包封头半径＝（17.55－15.6－0.095×2）÷2＝0.88米 正常水位到极限低水位高度＝0.3米
司炉工培训教程
时 间：16小时地.点：学习室及锅炉房
参加人员：司炉工全体授 课：闫飞
内 容：
一 .锅炉的结构与特点。
二 .锅炉的安全使用常识与管理制度。
..三.锅炉的操作方法与保养保护.
四 .锅炉水质管理。
五 .锅炉特殊事故的处置方法。
六 .考核验收。
第一节.什么是锅炉及其结构与特点
一.什么是锅炉及锅炉的用途。
将其它热能转变成其它工质热能，生产规定参数与品质的 工质的设备称之锅炉。燃烧设备以提供良好的燃烧条件，以求能 把燃料的化学能最大限度地释放出来并其转化为热能，把水加热 成为热水或者蒸汽的机械设备。锅炉包含锅与炉两大部分，锅的 原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。锅炉
中产生的热水或者蒸汽可直接为生产与生活提供所需要的热能,二.检查上煤机、出渣机、鼓风机、引风机是否正常、电动机与轴
承温升是否超限（滑动轴承温升＜6 0 ℃＞滚动轴承＜7 0。0三.检查燃烧设备与燃烧工艺是否正常。
四.检查锅炉受压元件可见部位与炉拱、炉墙是否有特殊现象。 五.检查水箱水位，给水泵轴承与电动机的温度，各阀门开关位置
与给水压力是否正常。
六.检查除尘器是否漏风、水膜除尘器水量大小。
七.检查炉渣清除情况。
八.检查安全附件与一次仪表，二次仪表是否正常，各指示，信号
有无特殊变化。
九.检查炉排变速箱，前后轴、风机、水泵等润滑部位的油位是否
正常。
十.巡回检查发现的问题要及时处理，并将检查结果记入锅炉及附 属设备的运行记录内。
锅炉设备维修保养制度1、锅炉设备的维修保养是在不停炉的状况下，进行经常性的的维修 处理。
2、结合巡回检查发现的问题在不停炉能维修时维修。
3、维修保养的要紧内容：
3.1、 一套水位表玻璃管（板）损坏、漏气、漏水、则用另一套水位表观察水位，及时检修损坏的水位表。
3.2、 压力表损坏、能在不影响运行的情况下及时更换。
3. 3、及时处置维修或者更换跑.冒.滴.漏的阀门与其它锅炉附件。

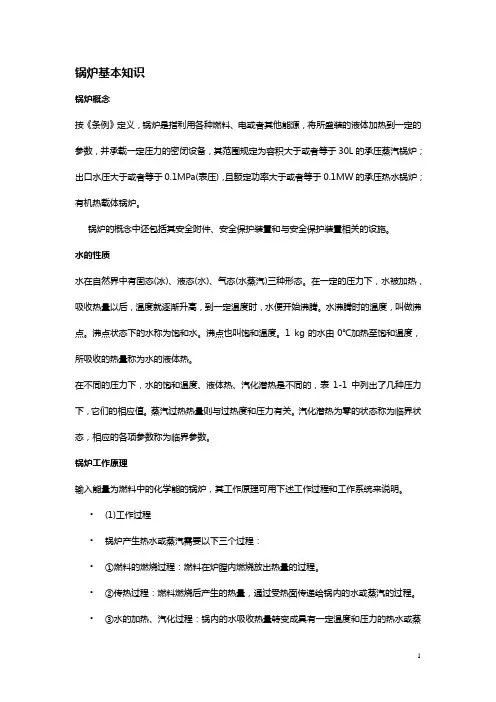

1 锅炉基本知识
锅炉概念
按《条例》定义，锅炉是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉；有机热载体锅炉。
锅炉的概念中还包括其安全附件、安全保护装置和与安全保护装置相关的设施。
水的性质
水在自然界中有固态(冰)、液态(水)、气态(水蒸汽)三种形态。在一定的压力下，水被加热，吸收热量以后，温度就逐渐升高，到一定温度时，水便开始沸腾。水沸腾时的温度，叫做沸点。沸点状态下的水称为饱和水。沸点也叫饱和温度。1 kg的水由0℃加热至饱和温度，所吸收的热量称为水的液体热。
在不同的压力下，水的饱和温度、液体热、汽化潜热是不同的，表1-1中列出了几种压力下，它们的相应值。蒸汽过热热量则与过热度和压力有关。汽化潜热为零的状态称为临界状态，相应的各项参数称为临界参数。
锅炉工作原理
输入能量为燃料中的化学能的锅炉，其工作原理可用下述工作过程和工作系统来说明。
• (1)工作过程
• 锅炉产生热水或蒸汽需要以下三个过程：
• ①燃料的燃烧过程：燃料在炉膛内燃烧放出热量的过程。
• ②传热过程：燃料燃烧后产生的热量，通过受热面传递给锅内的水或蒸汽的过程。
• ③水的加热、汽化过程：锅内的水吸收热量转变成具有一定温度和压力的热水或蒸汽的过程。
• (2)工作系统
• 锅炉的工作过程是通过两个工作系统来实现的：一个系统是介质系统，在蒸汽锅炉中称为汽水系统，另一个系统是燃烧系统。
锅炉特点
一般来说，锅炉具有下列特点：
（1）承受一定的压力和温度，因而具有爆炸的危险性。
(2)投入运行后，一般要求连续运行。
(3)工作条件较恶劣，受热面内外承受火、烟、灰、水、汽等侵蚀。
锅炉组成
锅炉是由“锅”和“炉”以及保证“锅”和“炉”安全正常运行所必需的安全附件、阀门仪表和附属设备等三大部分组成
