74系列芯片功能表汇总

74系列芯片功能总汇讲解74HC/LS/HCT/F系列芯片的区别：1、LS是低功耗肖特基，HC是高速COMS。

LS的速度比HC略快。

HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。

3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。

5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT 的工作电压一般为4.5V～5.5V。

6、电平不同。

LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS 可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：74××（标准型）；74LS××（低功耗肖特基）；74S××（肖特基）；74ALS××（先进低功耗肖特基）；74AS××（先进肖特基）；74F××（高速）。

近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的。

产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mA AHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

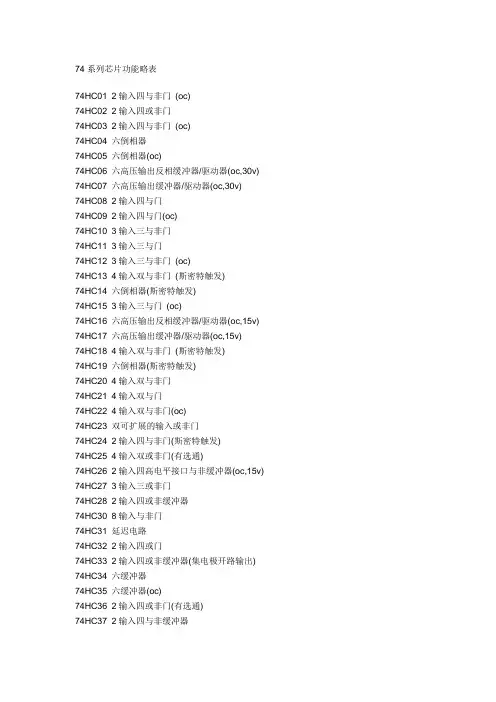

74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器型号器件名称厂牌[数据表]SN7400四2输入端与非门TI[DATA]SN7401四2输入端与非门(OC)SN7402四2输入端或非门TI[DATA]SN7403四2输入端与非门(OC) TI[DA TA]SN7404六反相器TI[DA TA]SN7405六反相器(OC) TI[DA TA]SN7406六高压输出反相器(OC,30V) TI[DA TA]SN7407六高压输出缓冲,驱动器(OC,30V) TI[DA TA]SN7408四2输入端与门TI[DATA]SN7409四2输入端与门(OC) TI[DATA]SN7410三3输入端与非门TI[DATA]SN7412三3输入端与非门(OC) TI[DA TA]SN7413双4输入端与非门TI[DATA]SN7414六反相器TI[DA TA]SN7416六高压输出反相缓冲/驱动器TI[DA TA]SN7417六高压输出缓冲/驱动器(OC,15V) TI[DA TA]SN7420双4输入端与非门TI[DATA]SN7422双4输入端与非门(OC) TI[DA TA]SN7423 可扩展双4输入端或非门TI[DA TA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器TI[DA TA]SN7427 三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器TI[DA TA]SN7430 8输入端与非门TI[DA TA]SN7432四2输入端或门TI[DATA]SN7433 四2输入端或非缓冲器(OC) TI[DA TA]SN7437四2输入端与非缓冲器TI[DA TA]SN7438四2输入端与非缓冲器(OC) TI[DA TA]SN7439 四2输入端与非缓冲器(OC) TI[DA TA]SN7440双4输入端与非缓冲器TI[DA TA]SN7445 BCD-TO-十进制译码/驱动器TI[DA TA]SN7446A BCD-TO-七段译码/驱动器TI[DA TA]SN7447A BCD七段译码/驱动器TI[DA TA]SN7448 BCD七段译码/驱动器TI[DATA]SN7450 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7451 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7453 4路2-2-2-2输入与或非门TI[DA TA]SN7454 4路2-2-3-2输入与或非门TI[DA TA]SN7470 与门输入上升沿J-K型触发器TI[DA TA]SN7472与门输入主从J-K型触发器TI[DA TA]SN7473双J-K型触发器TI[DATA]SN7474双上升沿D型触发器TI[DATA]SN7475 双异或门TI[DA TA]SN7476双J-K型触发器TI[DATA]SN7485 4位数值比较器TI[DA TA]SN7486四二进制原码/反码,0/1单元TI[DA TA]SN7490A 异步十进制计数器TI[DA TA]SN7491A 8位移位寄存器TI[DATA]SN7492A ASYNCHRONOUS DIVIDE-BY-TWELVE COUNTERS TI[DA TA] SN7493A ASYNCHRONOUS 4-BIT BINARY COUNTERS TI[DATA]SN7494移位寄存器TI[DA TA]SN7495A 4位移位寄存器TI[DATA]SN7496 TI[DA TA]SN7497 6位同步二进制乘法器TI[DA TA]SN74107 双主-从J-K触发器TI[DATA]SN74109 双J-K触发器TI[DA TA]SN74111 双主-从J-K触发器TI[DA TA]SN74116双4位锁存器TI[DA TA]SN74120 双脉冲同步驱动器TI[DA TA]SN74121 MONOSTABLE MULTIVIBRA TOR TI[DATA]SN74122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DA TA] SN74123 可重触发双稳态触发器TI[DA TA]SN74125 四总线缓冲器TI[DA TA]SN74126 四总线缓冲器TI[DA TA]SN74128 50 OHM LINE DRIVERS TI[DA TA]SN74130 可再触发单稳态振荡器TI[DA TA]SN74132 四2输入端与非门TI[DA TA]SN74136 QUAD 2-INPUT EXCLUSIVE-OR GA TES TI[DATA]SN74143 4计数，七段LED 驱动器TI[DA TA]SN74145 BCD七段译码驱动器TI[DA TA]SN74147 10线-4线优先编码器TI[DA TA]SN74148 8线-3线优先编码器TI[DATA]SN74150 16选1数据选择器TI[DA TA]SN74151A 8选1数据选择器TI[DA TA]SN74153双4选1数据选择器TI[DA TA]SN74154 4线-16线译码器TI[DATA]SN74155双2线-4线译码器TI[DA TA]SN74156 双2线-4线译码器OC TI[DA TA]SN74157四2选1数据选择器TI[DA TA]SN74159 4线-16线译码器(OC) TI[DA TA]SN74160 十进制同步计数器TI[DA TA]SN74161 4位二进制同步计数器TI[DA TA]SN74162 十进制同步计数器TI[DA TA]SN74163 4位二进制同步计数器TI[DA TA]SN74164 8位移位寄存器TI[DATA]SN74165 8位移位寄存器TI[DATA]SN74166 8位移位寄存器TI[DATA]SN74167 SYNCHRONOUS DECADE RATE MULTIPLIERSN74170 4-BY-4 REGISTER FILES TI[DA TA]SN74172 16-BIT MULTIPLE-PORT REGISTER FILE TI[DA TA] SN74173 QUAD D-TYPE REGISTERS TI[DA TA]SN74174 六上升沿D型发器TI[DA TA]SN74175 四上升沿D型触发器TI[DA TA]SN74176 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74177 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74178 PARALLEL-ACCESS SHIFT REGISTERS TI[DATA] SN74180 TI[DA TA]SN74190 十进制加/减计数器TI[DATA]SN74191 4位二进制加/减计数器TI[DA TA]SN74192十进制加/减计数器(双时钟)SN74193 4位二进制加/减计数器(双时钟)SN74194 4位双向移位寄存器TI[DATA]SN74195移位寄存器TI[DA TA]SN74196异步十进制计数器TI[DA TA]SN74197异步二进制计数器TI[DA TA]SN74198双向移位寄存器TI[DATA]SN74199 移位寄存器TI[DA TA]SN74221 双单稳态触器TI[DA TA]SN74246 BCD7段译码/驱动器TI[DATA]SN74247 4线-7段译码/高压输出驱动器TI[DA TA]SN74248 4线-7段译码/驱动器TI[DATA]SN74251 8选1数据选择器TI[DATA]SN74259 8位可寻址锁存器TI[DATA]SN74265 TI[DA TA]SN74273八D触发器(公共时钟,单边输出) TI[DA TA]SN74276 QUADRUPLE J-K FLIP-FLOPSSN74278 4-BIT CASCADABLE PRIORITY REGISTERSSN74279 QUAD/S-/R LA TCHES TI[DA TA]SN74283 4位二进制超前位全加器SN74284 二进制乘法器SN74290异步十进制计数器TI[DA TA]SN74293异步二进制计数器TI[DA TA]SN74298 QUAD 2-LINE TO 1-LINE MULTIPLEXERS TI[DA TA] SN74365A 六总线驱动器TI[DATA]SN74366A 六反相总线驱动器TI[DATA]SN74367A 六总线驱动器TI[DATA]SN74368A 六反相总线驱动器TI[DATA]SN74376 QUADRUPLE J-K FLIP-FLOPSSN74390双十进制计数器TI[DATA]SN74393双4位二进制计数器TI[DA TA]SN74LS00四2输入端与非门TI[DATA]SN74LS01四2输入端与非门(OC)SN74LS02四2输入端或非门TI[DATA]SN74LS03四2输入端与非门(OC) TI[DA TA]SN74LS04六反相器TI[DA TA]SN74LS05六反相器(OC) TI[DATA]SN74LS06六高压输出反相器(OC,30V)SN74LS07六高压输出缓冲,驱动器(OC,30V)SN74LS08四2输入端与门TI[DA TA]SN74LS09四2输入端与门(OC) TI[DA TA]SN74LS10三3输入端与非门TI[DATA]SN74LS11三3输入端与门SN74LS12三3输入端与非门(OC) TI[DA TA]SN74LS13双4输入端与非门TI[DATA]SN74LS14六反相器TI[DA TA]SN74LS15三3输入端与门(OC)SN74LS16 六高压输出反相器(OC)SN74LS17六高压输出缓冲,驱动器(OC)SN74LS19A HEX SCHMITT-TRIGGER INVERTERSSN74LS20双4输入端与非门TI[DATA]SN74LS21双4输入端与门SN74LS22 双4输入端与非门(OC) TI[DA TA]SN74LS24A 施密特与非门/变换器SN74LS26四2输入端高压输出与非缓冲器TI[DA TA]SN74LS27三3输入端或非门TI[DATA]SN74LS28四2输入端或非缓冲器TI[DA TA]SN74LS30 8输入端与非门TI[DATA]SN74LS31 HEX GENERATING DELAY LINE SSN74LS32四2输入端或门TI[DA TA]SN74LS33 QUAD 2-INPUT POSITIVE-NOR BUFFERS TI[DA TA]SN74LS37 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS38 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS40 双4输入端与非缓冲器TI[DA TA]SN74LS42 4线-10线译码器SN74LS47 BCD七段译码,驱动器TI[DA TA]SN74LS48 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS49 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS51 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN74LS54 4路2-3-3-2输入与或非门TI[DA TA]SN74LS55 2路4-4输入与或非门SN74LS56 FREQUENCY DIVIDERSSN74LS57 FREQUENCY DIVIDERSSN74LS68 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS69 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS73A DUAL J-K FLIP-FLOPS WITH CLEAR TI[DA TA]SN74LS74A双上升沿D型触发器TI[DA TA]SN74LS75 QUAD BISTABLE LATCHES TI[DA TA]SN74LS76A单D型触发器TI[DA TA]SN74LS78A 双D型触发器SN74LS85 4位数值比较器TI[DATA]SN74LS86A四二进制原码/反码,0/1单元TI[DA TA]SN74LS90 DECADE COUNTER TI[DA TA]SN74LS91 8位移位寄存器TI[DATA]SN74LS92 DIVIDE-BY-TWELVE DECADE COUNTER TI[DATA]SN74LS93 4-BIT BINARY COUNTERS TI[DATA]SN74LS95B 4位移位寄存器TI[DA TA]SN74LS96四2输入端与非门TI[DATA]SN74LS107A 双J-K触发器TI[DA TA]SN74LS109A 4位移位寄存器TI[DATA]SN74LS112A 双下降沿J-K触发器SN74LS114A 双J-K触发器SN74LS122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DATA] SN74LS123 可重触发双稳态触发器TI[DA TA]SN74LS125A 四总线缓冲器TI[DA TA]SN74LS126A 四总线缓冲器T。

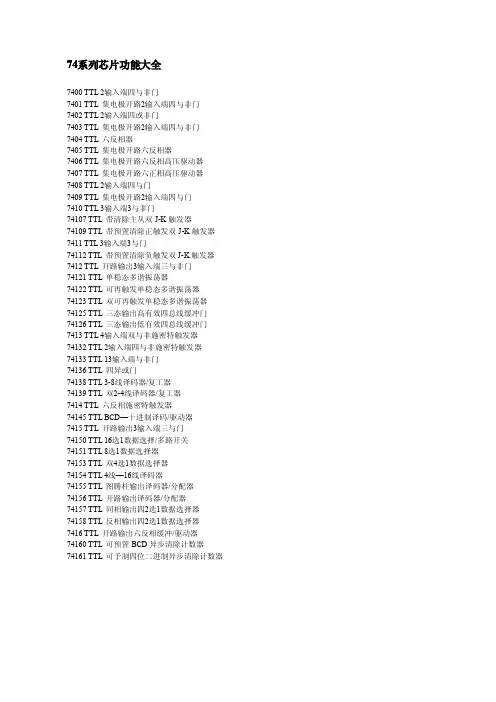

74系列芯片功能大全7400TTL2输入端四与非门7401TTL集电极开路2输入端四与非门7402TTL2输入端四或非门7403TTL集电极开路2输入端四与非门7404TTL六反相器7405TTL集电极开路六反相器7406TTL集电极开路六反相高压驱动器7407TTL集电极开路六正相高压驱动器7408TTL2输入端四与门7409TTL集电极开路2输入端四与门7410TTL3输入端3与非门74107TTL带清除主从双J-K触发器74109TTL带预置清除正触发双J-K触发器7411TTL3输入端3与门74112TTL带预置清除负触发双J-K触发器7412TTL开路输出3输入端三与非门74121TTL单稳态多谐振荡器74122TTL可再触发单稳态多谐振荡器74123TTL双可再触发单稳态多谐振荡器74125TTL三态输出高有效四总线缓冲门74126TTL三态输出低有效四总线缓冲门7413TTL4输入端双与非施密特触发器74132TTL2输入端四与非施密特触发器74133TTL13输入端与非门74136TTL四异或门74138TTL3-8线译码器/复工器74139TTL双2-4线译码器/复工器7414TTL六反相施密特触发器74145TTL BCD—十进制译码/驱动器7415TTL开路输出3输入端三与门74150TTL16选1数据选择/多路开关74151TTL8选1数据选择器74153TTL双4选1数据选择器74154TTL4线—16线译码器74155TTL图腾柱输出译码器/分配器74156TTL开路输出译码器/分配器74157TTL同相输出四2选1数据选择器74158TTL反相输出四2选1数据选择器7416TTL开路输出六反相缓冲/驱动器74160TTL可预置BCD异步清除计数器74161TTL可予制四位二进制异步清除计数器74162TTL可预置BCD同步清除计数器74163TTL可予制四位二进制同步清除计数器74164TTL八位串行入/并行输出移位寄存器74165TTL八位并行入/串行输出移位寄存器74166TTL八位并入/串出移位寄存器74169TTL二进制四位加/减同步计数器7417TTL开路输出六同相缓冲/驱动器74170TTL开路输出4×4寄存器堆74173TTL三态输出四位D型寄存器74174TTL带公共时钟和复位六D触发器74175TTL带公共时钟和复位四D触发器74180TTL9位奇数/偶数发生器/校验器74181TTL算术逻辑单元/函数发生器74185TTL二进制—BCD代码转换器74190TTL BCD同步加/减计数器74191TTL二进制同步可逆计数器74192TTL可预置BCD双时钟可逆计数器74193TTL可预置四位二进制双时钟可逆计数器74194TTL四位双向通用移位寄存器74195TTL四位并行通道移位寄存器74196TTL十进制/二-十进制可预置计数锁存器74197TTL二进制可预置锁存器/计数器7420TTL4输入端双与非门7421TTL4输入端双与门7422TTL开路输出4输入端双与非门74221TTL双/单稳态多谐振荡器74240TTL八反相三态缓冲器/线驱动器74241TTL八同相三态缓冲器/线驱动器74243TTL四同相三态总线收发器74244TTL八同相三态缓冲器/线驱动器74245TTL八同相三态总线收发器74247TTL BCD—7段15V输出译码/驱动器74248TTL BCD—7段译码/升压输出驱动器74249TTL BCD—7段译码/开路输出驱动器74251TTL三态输出8选1数据选择器/复工器74253TTL三态输出双4选1数据选择器/复工器74256TTL双四位可寻址锁存器74257TTL三态原码四2选1数据选择器/复工器74258TTL三态反码四2选1数据选择器/复工器74259TTL八位可寻址锁存器/3-8线译码器7426TTL2输入端高压接口四与非门74260TTL5输入端双或非门74266TTL2输入端四异或非门7427TTL3输入端三或非门74273TTL带公共时钟复位八D触发器74279TTL四图腾柱输出S-R锁存器7428TTL2输入端四或非门缓冲器74283TTL4位二进制全加器74290TTL二/五分频十进制计数器74293TTL二/八分频四位二进制计数器74295TTL四位双向通用移位寄存器74298TTL四2输入多路带存贮开关74299TTL三态输出八位通用移位寄存器7430TTL8输入端与非门7432TTL2输入端四或门74322TTL带符号扩展端八位移位寄存器74323TTL三态输出八位双向移位/存贮寄存器7433TTL开路输出2输入端四或非缓冲器74347TTL BCD—7段译码器/驱动器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74447TTL BCD—7段译码器/驱动器7445TTL BCD—十进制代码转换/驱动器74450TTL16:1多路转接复用器多工器74451TTL双8:1多路转接复用器多工器74453TTL四4:1多路转接复用器多工器7446TTL BCD—7段低有效译码/驱动器74460TTL十位比较器74461TTL八进制计数器74465TTL三态同相2与使能端八总线缓冲器74466TTL三态反相2与使能八总线缓冲器74467TTL三态同相2使能端八总线缓冲器74468TTL三态反相2使能端八总线缓冲器74469TTL八位双向计数器7447TTL BCD—7段高有效译码/驱动器7448TTL BCD—7段译码器/内部上拉输出驱动74490TTL双十进制计数器74491TTL十位计数器74498TTL八进制移位寄存器7450TTL2-3/2-2输入端双与或非门74502TTL八位逐次逼近寄存器74503TTL八位逐次逼近寄存器7451TTL2-3/2-2输入端双与或非门74533TTL三态反相八D锁存器74534TTL三态反相八D锁存器7454TTL四路输入与或非门74540TTL八位三态反相输出总线缓冲器7455TTL4输入端二路输入与或非门74563TTL八位三态反相输出触发器74564TTL八位三态反相输出D触发器74573TTL八位三态输出触发器74574TTL八位三态输出D触发器74645TTL三态输出八同相总线传送接收器74670TTL三态输出4×4寄存器堆7473TTL带清除负触发双J-K触发器7474TTL带置位复位正触发双D触发器7476TTL带预置清除双J-K触发器7483TTL四位二进制快速进位全加器7485TTL四位数字比较器7486TTL2输入端四异或门7490TTL可二/五分频十进制计数器7493TTL可二/八分频二进制计数器7495TTL四位并行输入\输出移位寄存器7497TTL6位同步二进制乘法器CD系列芯片功能大全CD4000双3输入端或非门+单非门TICD4001四2输入端或非门HIT/NSC/TI/GOLCD4002双4输入端或非门NSCCD400618位串入/串出移位寄存器NSCCD4007双互补对加反相器NSCCD40084位超前进位全加器NSCCD4009六反相缓冲/变换器NSCCD4010六同相缓冲/变换器NSCCD4011四2输入端与非门HIT/TICD4012双4输入端与非门NSCCD4013双主-从D型触发器FSC/NSC/TOSCD40148位串入/并入-串出移位寄存器NSCCD4015双4位串入/并出移位寄存器TICD4016四传输门FSC/TICD4017十进制计数/分配器FSC/TI/MOTCD4018可预制1/N计数器NSC/MOTCD4019四与或选择器PHICD402014级串行二进制计数/分频器FSCCD402108位串入/并入-串出移位寄存器PHI/NSC CD4022八进制计数/分配器NSC/MOTCD4023三3输入端与非门NSC/MOT/TICD40247级二进制串行计数/分频器NSC/MOT/TI CD4025三3输入端或非门NSC/MOT/TICD4026十进制计数/7段译码器NSC/MOT/TI CD4027双J-K触发器NSC/MOT/TICD4028BCD码十进制译码器NSC/MOT/TICD4029可预置可逆计数器NSC/MOT/TICD4030四异或门NSC/MOT/TI/GOLCD403164位串入/串出移位存储器NSC/MOT/TI CD4032三串行加法器NSC/TICD4033十进制计数/7段译码器NSC/TICD40354位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038三串行加法器NSC/TICD404012级二进制串行计数/分频器NSC/MOT/TICD4041四同相/反相缓冲器NSC/MOT/TICD4042四锁存D型触发器NSC/MOT/TICD40434三态R-S锁存触发器("1"触发)NSC/MOT/TI CD4044四三态R-S锁存触发器("0"触发)NSC/MOT/TI CD4046锁相环NSC/MOT/TI/PHICD4047无稳态/单稳态多谐振荡器NSC/MOT/TICD40484输入端可扩展多功能门NSC/HIT/TICD4049六反相缓冲/变换器NSC/HIT/TICD4050六同相缓冲/变换器NSC/MOT/TICD4051八选一模拟开关NSC/MOT/TICD4052双4选1模拟开关NSC/MOT/TICD4053三组二路模拟开关NSC/MOT/TICD4054液晶显示驱动器NSC/HIT/TICD4055BCD-7段译码/液晶驱动器NSC/HIT/TICD4056液晶显示驱动器NSC/HIT/TICD4059“N”分频计数器NSC/TICD406014级二进制串行计数/分频器NSC/TI/MOTCD4063四位数字比较器NSC/HIT/TICD4066四传输门NSC/TI/MOTCD406716选1模拟开关NSC/TICD4068八输入端与非门/与门NSC/HIT/TICD4069六反相器NSC/HIT/TICD4070四异或门NSC/HIT/TICD4071四2输入端或门NSC/TICD4072双4输入端或门NSC/TICD4073三3输入端与门NSC/TICD4075三3输入端或门NSC/TICD4076四D寄存器CD4077四2输入端异或非门HITCD40788输入端或非门/或门CD4081四2输入端与门NSC/HIT/TICD4082双4输入端与门NSC/HIT/TICD4085双2路2输入端与或非门CD4086四2输入端可扩展与或非门CD4089二进制比例乘法器CD4093四2输入端施密特触发器NSC/MOT/STCD40948位移位存储总线寄存器NSC/TI/PHICD40953输入端J-K触发器CD40963输入端J-K触发器CD4097双路八选一模拟开关CD40998位可寻址锁存器NSC/MOT/STCD4010032位左/右移位寄存器CD401019位奇偶较验器CD401028位可预置同步BCD减法计数器CD401038位可预置同步二进制减法计数器CD401044位双向移位寄存器CD40105先入先出FI-FD寄存器CD40106六施密特触发器NSC\TICD40107双2输入端与非缓冲/驱动器HAR\TICD401084字×4位多通道寄存器CD40109四低-高电平位移器CD40110十进制加/减,计数,锁存,译码驱动STCD4014710-4线编码器NSC\MOTCD40160可预置BCD加计数器NSC\MOTCD40161可预置4位二进制加计数器NSC\MOTCD40162BCD加法计数器NSC\MOTCD401634位二进制同步计数器NSC\MOTCD40174六锁存D型触发器NSC\TI\MOTCD40175四D型触发器NSC\TI\MOTCD401814位算术逻辑单元/函数发生器CD40182超前位发生器CD40192可预置BCD加/减计数器(双时钟)NSC\TI CD40193可预置4位二进制加/减计数器NSC\TICD401944位并入/串入-并出/串出移位寄存NSC\MOT CD401954位并入/串入-并出/串出移位寄存NSC\MOT CD402084×4多端口寄存器CD4502可选通三态输出六反相/缓冲器CD4503六同相三态缓冲器CD4504六电压转换器CD4506双二组2输入可扩展或非门CD4508双4位锁存D型触发器CD4510可预置BCD码加/减计数器CD4511BCD锁存,7段译码,驱动器CD4512八路数据选择器CD4513BCD锁存,7段译码,驱动器(消隐)CD45144位锁存,4线-16线译码器CD45154位锁存,4线-16线译码器CD4516可预置4位二进制加/减计数器CD4517双64位静态移位寄存器CD4518双BCD同步加计数器CD4519四位与或选择器CD4520双4位二进制同步加计数器CD452124级分频器CD4522可预置BCD同步1/N计数器CD4526可预置4位二进制同步1/N计数器CD4527BCD比例乘法器CD4528双单稳态触发器CD4529双四路/单八路模拟开关CD4530双5输入端优势逻辑门CD453112位奇偶校验器CD45328位优先编码器CD4536可编程定时器CD4538精密双单稳CD4539双四路数据选择器CD4541可编程序振荡/计时器CD4543BCD七段锁存译码,驱动器CD4544BCD七段锁存译码,驱动器CD4547BCD七段译码/大电流驱动器CD4549函数近似寄存器CD4551四2通道模拟开关CD4553三位BCD计数器CD4555双二进制四选一译码器/分离器CD4556双二进制四选一译码器/分离器CD4558BCD八段译码器CD4560"N"BCD加法器CD4561"9"求补器CD4573四可编程运算放大器CD4574四可编程电压比较器CD4575双可编程运放/比较器CD4583双施密特触发器CD4584六施密特触发器CD45854位数值比较器CD45998位可寻址锁存器。

74系列芯片功能大全+4000系列的选型说明74与40是所有外围最常用的IC，其中包括SN74HC595 8位移位寄存器/锁存器（即串转并转换）等十分重要的芯片。

7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D驱动器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器SN74LSOO 四2输入与非门SN74LSO2 四2输入与非门SN74LS04 六反相器SN74LS06 六反相缓冲器/驱动器SN74LS08 四2输入与非门SN74LS10 三3输入与非门SN74LS12 三3输入与非门SN74LS14 六反相器.斯密特触发SN74LS16 六反相缓冲器/触发器SN74LS20 双4输入与门SN74LS22 双4输入与门SN74LS26 四2输入与非门SN74LS28 四输入端或非缓冲器SN74LS32 四2输入或门SN74LS37 四输入端与非缓冲器SN74LS40 四输入端与非缓冲器SN74LS47 BCD－七段译码驱动器SN74LS49 BCD－七段译码驱动器SN74LS54 四输入与或非门SN74LS63 六电流读出接口门SN74LS74 双D触发器SN74LS76 双J－K触发器SN74LS83 双J－K触发器SN74LS86 四2输入异或门SN74LS90 4位十进制波动计数器SN74LS92 12分频计数器SN74LS96 5位移位寄存器SN74LS109 正沿触发双J－K触发器SN74LS113 双J－K负沿触发器SN74LS121 单稳态多谐振荡器SN74LS123 双稳态多谐振荡器SN74LS125 三态缓冲器SN74LS131 3－8线译码器SN74LS137 地址锁存3－8线译码器SN74LS139 双2－4线译码－转换器SN74LS147 10－4线优先编码器SN74LS153 双4选1数据选择器SN74LS155 双2－4线多路分配器SN74LS157 四2选1数据选择器SN74LS160 同步BDC十进制计数器SN74LS162 同步BDC十进制计数器SN74LS164 8位串入并出移位寄存SN74LS166 8位移位寄存器SN74LS169 4位可逆同步计数器SN74LS172 16位多通道寄存器堆SN74LS174 6D型触发器SN74LS176 可预置十进制计数器SN74LS182 超前进位发生器SN74LS189 64位随机存储器SN74LS191 二进制同步可逆计数器SN74LS193 二进制可逆计数器SN74LS195 并行存取移位寄存器SN74LS197 可预置二进制计数器SN74LS238 3－8线译码/多路转换器SN74LS241 八缓冲/驱动/接收器SN74LS243 四总线收发器SN74LS245 八总线收发器SN74LS248 BCD－七段译码驱动器SN74LS251 三态8－1数据选择器SN74LS256 双四位选址锁存器SN74LS258 四2选1数据选择器SN74LS260 双5输入或非门SN74LS266 四2输入异或非门SN74LS275 七位树型乘法器SN74LS279 四R－S触发器SN74LS283 4位二进制全加器SN74LS293 4位二进制计数器SN74LS365 六缓冲器带公用启动器SN74LS367 六总线三态输出缓冲器SN74LS373 8D锁存器SN74LS375 4位双稳锁存器SN74LS386 四2输入异或门SN74LS393 双4位二进制计数器SN74LS574 8位D型触发器SN74LS684 8位数字比较器SN74LSO1 四2输入与非门SN74LS05 六反相器SN74LS07 六缓冲器/驱动器SN74LS09 四2输入与非门SN74LS11 三3输入与非门SN74LS13 三3输入与非门SN74LS15 三3输入与非门SN74LS17 六反相缓冲器/驱动器SN74LS21 双4输入与门SN74LS25 双4输入与门SN74LS27 三3输入与非门SN74LS30 八输入端与非门SN74LS33 四2输入或门SN74LS38 双2输入与非缓冲器SN74LS42 BCD－十进制译码器SN74LS48 BCD－七段译码驱动器SN74LS51 三3输入双与或非门SN74LS55 四4输入与或非门SN74LS73 双J－K触发器SN74LS75 4位双稳锁存器SN74LS78 双J－K触发器SN74LS85 4位幅度比较器SN74LS88 4位全加器SN74LS91 8位移位寄存器SN74LS93 二进制计数器SN74LS95 4位并入并出寄存器SN74LS107 双J－K触发器SN74LS112 双J－K负沿触发器SN74LS114 双J－K负沿触发器SN74LS122 单稳态多谐振荡器SN74LS124 双压控振荡器SN74LS126 四3态总线缓冲器SN74LS132 二输入与非触发器SN74LS136 四异或门SN74LS138 3－8线译码/转换器SN74LS145 BCD十进制译码/驱动器SN74LS148 8－3线优先编码器SN74LS151 8选1数据选择器SN74LS154 4－16线多路分配器SN74LS156 双2－4线多路分配器SN74LS158 四2选1数据选择器SN74LS161 4位二进制计数器SN74LS163 4位二进制计数器SN74LS165 8位移位寄存器SN74LS168 4位可逆同步计数器SN74LS170 4x4位寄存器堆SN74LS173 4D型寄存器SN74LS175 4D烯触发器SN74LS181 运算器/函数发生器SN74LS183 双进位保存全价器SN74LS190 同步BCD十进制计数器SN74LS192 BCD－同步可逆计数器SN74LS194 双向通用移位寄存器SN74LS196 可预置十进制计数器SN74LS221 双单稳态多谐振荡器SN74LS240 八缓冲/驱动/接收器SN74LS242 四总线收发器SN74LS244 八缓冲/驱动/接收器SN74LS247 BCD－七段译码驱动器SN74LS249 BCD－七段译码驱动器SN74LS253 双三态4－1数据选择器SN74LS257 四3态2－1数据选择器SN74LS259 8位可寻址锁存器SN74LS261 2x4位二进制乘发器SN74LS273 八进制D型触发器SN74LS276 四J－K触发器SN74LS280 9位奇偶数发生校检器SN74LS290 十进制计数器SN74LS295 4位双向通用移位寄存器SN74LS366 六缓冲器带公用启动器SN74LS368 六总线三态输出反相器SN74LS374 8D触发器SN74LS377 8位单输出D型触发器SN74LS390 双十进制计数器SN74LS573 8位三态输出D型锁存器SN74LS670 8位数字比较器SN74HC00 四2输入与非门SN74HC02 四2输入或非门SN74HC03 四2输入或非门SN74HC04 六反相器SN74HC05 六反相器SN74HC08 四2输入与门SN74HC10 三3输入与非门SN74HC11 三3输入与门SN74HC14 六反相器/斯密特触发器SN74HC20 双四输入与门SN74HC21 双四输入与非门SN74HC27 三3输入与非门SN74HC30 八输入端与非门SN74HC32 四2输入或门SN74HC42 BCD十进制译码器SN74HC73 双J－K触发器SN74HC74 双D型触发器SN74HC76 双J－K触发器SN74HC86 四2输入异或门SN74HC107 双J－K触发器SN74HC113 双J－K负沿触发器SN74HC123 双稳态多谐振荡器SN74HC125 三态缓冲器SN74HC126 四三态总线缓冲器SN74HC132 二输入与非缓冲器SN74HC137 二输入与非缓冲器SN74HC138 3－8线译码/解调器SN74HC139 双2－4线译码/解调器SN74HC148 8选1数据选择器SN74HC151 双4选1数据选择器SN74HC154 4－16线多路分配器SN74HC157 四2选1数据选择器SN74HC161 4位二进制计数器SN74HC163 4位二进制计数器SN74HC164 8位串入并出移位寄存器SN74HC165 8位移位寄存器SN74HC173 4D型触发器SN74HC174 6D触发器SN74HC175 4D型触发器SN74HC191 二进制同步可逆计数器SN74HC221 双单稳态多谐振荡器SN74HC238 3－8线译码器SN74HC240 八缓冲器SN74HC244 八总线3态输出缓冲器SN74HC245 八总线收发器SN74HC251 三态8－1数据选择器SN74HC259 8位可寻址锁存器SN74HC266 四2输入异或非门SN74HC273 8D型触发器SN74HC367 六缓冲器/总线驱动器SN74HC368 六缓冲器/总线驱动器SN74HC373 8D锁存器SN74HC374 8D触发器SN74HC393 双4位二进制计数器SN74HC541 8位三态输出缓冲器SN74HC573 8位三态输出D型锁存器SN74HC574 8D型触发器SN74HC595 8位移位寄存器/锁存器SN74HC4028 7级二进制串行加数器SN74HC4046 锁相环SN74HC4050 六同相缓冲器SN74HC4051 8选1模拟开关SN74HC4053 三2选1模拟开关SN74HC4060 14位计数/分频/振荡器SN74HC4066 四双相模拟开关SN74HC4078 3输入端三或门SN74HC4511 7段锁存/译码驱动器SN74HC4520 双二进制加法计数器74F00 高速四2输入与非门74F02 高速四2输入或非门74F04 高速六反相器74F08 高速四2输入与门74F10 高速三3输入与门74F14 高速六反相斯密特触发74F32 高速四2输入或门74F38 高速四2输入或门74F74 高速双D型触发器74F86 高速四2输入异或门74F139 高速双2－4线译码/驱动器74F151 高速双2－4线译码/驱动器74F153 高速双4选1数据选择器74F157 高速双4选1数据选择器74F161 高速6D型触发器74F174 高速6D型触发器74F175 高速4D型触发器74F244 高速八总线3态缓冲器74F245 高速八总线收发器74F373 高速8D锁存器SN74HCT04 六反相器74系列芯片资料反相器驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器 LS86译码器 LS138 LS139寄存器 LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴─┴─┴─┴─┴─┴─┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74L S07│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位总线驱动器 74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR= 1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS0 0│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10 │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬─┬─┬─┬─┬─┬─┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或门 74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或非门 74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴─┴─┴─┴─┴─┴─┴┐双与或非门 74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬─┬─┬─┬─┬─┬─┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴─┴─┴─┴─┴─┴─┴┐ 4-2-3-2与或非门 74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________ ）│ Y = ABCD+EF+GHI+JK │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门 74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _ ┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C│16 15 14 13 12 11 10 9 │）│ __ _ _ ___ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7 =A B C└┬─┬─┬─┬─┬─┬─┬─┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __ ┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B│16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3 =1A 1B└┬─┬─┬─┬─┬─┬─┬─┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴─┴─┴─┴─┴─┴─┴┐双D触发器 74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位锁存器 74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND型号器件名称厂牌[数据表]SN7400四2输入端与非门 TI[DATA]SN740 1四2输入端与非门(OC) SN7402四2输入端或非门 TI[DATA]SN7403四2输入端与非门(OC)TI[DATA]SN7404六反相器 TI[DATA]SN7405六反相器(O C)TI[DATA]SN7406六高压输出反相器 (OC,30V)TI[DATA]SN7407六高压输出缓冲,驱动器(OC,30V)TI[DATA]SN7408四2输入端与门 TI[DATA]SN7409四2输入端与门(OC)TI[DATA]SN7410三3输入端与非门 TI[DATA]SN7412三3输入端与非门(OC)TI[DATA]SN7413双4输入端与非门 TI[DATA]SN7414六反相器TI[DATA]SN7416六高压输出反相缓冲/驱动器 I[DATA]SN7417六高压输出缓冲/驱动器(OC,15V)TI[DATA]SN7420双4输入端与非门 TI[DATA]SN7422双4输入端与非门(OC)TI[DATA]SN7423可扩展双4输入端或非门 TI[DATA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器 [DATA]SN7427三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器 I[DATA]SN74308输入端与非门TI[DATA]SN7432四2输入端或门74756Dual 4-bit open-collector inverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE/2Y4 |3 18| /1Y11A2 |4 17| 2A4/2Y3 |5 74 16| /1Y21A3 |6 756 15| 2A3/2Y2 |7 14| /1Y31A4 |8 13| 2A2/2Y1 |9 12| /1Y4GND |10 11| 2A1+----------+74757Dual 4-bit open-collector noninverting buffer/line driver.One active low, one active high output enable.+---+--+---+/1OE |1 +--+ 20| VCC1A4 |2 19| 2OE2Y1 |3 18| 1Y11A3 |4 17| 2A42Y2 |5 74 16| 1Y21A2 |6 757 15| 2A32Y3 |7 14| 1Y31A1 |8 13| 2A22Y4 |9 12| 1Y4GND |10 11| 2A1+----------+747584-bit open-collector inverting bus transceiver.Two enable pins control output enables, one active high and one active low.+---+--+---+/GAB |1 +--+ 14| VCC|2 13| GBAA1 |3 74 12|A2 |4 758 11| B1A3 |5 10| B2A4 |6 9| B3GND |7 8| B4+----------+74760Dual 4-bit open-collector noninverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE2Y4 |3 18| 1Y11A2 |4 17| 2A42Y3 |5 74 16| 1Y21A3 |6 760 15| 2A32Y2 |7 14| 1Y31A4 |8 13| 2A22Y1 |9 12| 1Y4GND |10 11| 2A1+----------+* - 本贴最后修改时间：2002-12-9 18:46:59 修改者：autwl* - 修改原因：.autwl 发表于 2002-12-9 18:34 技术交流←返回版面补充1 ZT74804Hex 2-input NAND gates/line drivers.+---+--+---+ +---+---*---+ __1A |1 +--+ 20| VCC | A | B |/Y | /Y = AB1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |/2Y |6 804 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74805Hex 2-input NOR gates/line drivers.+---+--+---+ +---+---*---+ ___ 1A |1 +--+ 20| VCC | A | B |/Y | /Y = A+B1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |/2Y |6 805 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74808Hex 2-input AND gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = AB1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |2Y |6 808 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+7482110-bit 3-state D flip-flop/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE|CLK| D | Q |D1 |2 23| Q1 +===+===+===*===+D2 |3 22| Q2 | 1 | X | X | Z |D3 |4 21| Q3 | 0 | / | 0 | 0 |D4 |5 20| Q4 | 0 | / | 1 | 1 |D5 |6 74 19| Q5 | 0 |!/ | X | - |D6 |7 821 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| CLK+----------+7482210-bit 3-state inverting D flip-flop/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE|CLK| D |/Q |D1 |2 23| /Q1 +===+===+===*===+D2 |3 22| /Q2 | 1 | X | X | Z |D3 |4 21| /Q3 | 0 | / | 0 | 1 |D4 |5 20| /Q4 | 0 | / | 1 | 0 |D5 |6 74 19| /Q5 | 0 |!/ | X | - |D6 |7 822 18| /Q6 +---+---+---*---+D7 |8 17| /Q7D8 |9 16| /Q8D9 |10 15| /Q9D10 |11 14| /Q10GND |12 13| CLK+----------+748239-bit 3-state D flip-flop/bus driver with clock enable and reset.+---+--+---+/OE |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 823 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /CLKENGND |12 13| CLK+----------+748258-bit 3-state D flip-flop/bus driver with three output enables, clock enable and reset.+---+--+---+/OE1 |1 +--+ 24| VCC/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 825 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /CLKENGND |12 13| CLK+----------+7482710-bit 3-state noninverting buffer/line driver.+---+--+---+/OE1 |1 +--+ 24| VCCA1 |2 23| Y1A2 |3 22| Y2A3 |4 21| Y3A4 |5 20| Y4A5 |6 742 19| Y5A6 |7 827 18| Y6A7 |8 17| Y7A8 |9 16| Y8A9 |10 15| Y9A10 |11 14| Y10GND |12 13| /OE2+----------+74832Hex 2-input OR gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = A+B1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |2Y |6 832 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+748338-bit 3-state noninverting bus transceiver with parity generator/checker and parity register.+---+--+---+/OEA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 833 18| B6A7 |8 17| B7A8 |9 16| B8/ERROR |10 15| PAR/CLR |11 14| /OEBGND |12 13| CLK+----------+7484110-bit 3-state transparent latch/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE| LE| D | Q |D1 |2 23| Q1 +===+===+===*===+D2 |3 22| Q2 | 1 | X | X | Z |D3 |4 21| Q3 | 0 | 0 | X | - |D4 |5 20| Q4 | 0 | 1 | 0 | 0 |D5 |6 74 19| Q5 | 0 | 1 | 1 | 1 |D6 |7 841 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| LE+----------+748439-bit 3-state transparent latch/bus driver with set and reset.+---+--+---+ +----+----+---+---+---*---+/OE |1 +--+ 24| VCC |/RST|/SET|/OE| LE| D | Q |D1 |2 23| Q1 +====+====+===+===+===*===+D2 |3 22| Q2 | 0 | 1 | 0 | X | X | 0 |D3 |4 21| Q3 | 1 | 0 | 0 | X | X | 0 |D4 |5 20| Q4 | X | X | 1 | X | X | Z |D5 |6 74 19| Q5 | 1 | 1 | 0 | 0 | X | - |D6 |7 843 18| Q6 | 1 | 1 | 0 | 1 | 0 | 0 |D7 |8 17| Q7 | 1 | 1 | 0 | 1 | 1 | 1 |D8 |9 16| Q8 +----+----+---+---+---*---+D9 |10 15| Q9/RST |11 14| /SETGND |12 13| LE+----------+748458-bit 3-state transparent latch/bus driver with three output enables, set and reset.+---+--+---+/OE1 |1 +--+ 24| VCC/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 845 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /SETGND |12 13| LE+----------+7485712-to-6 line inverting/noninverting data selector/multiplexer with masking and zero detect.+---+--+---+S0 |1 +--+ 24| VCC1A0 |2 23| S11A1 |3 22| 6A01Y |4 21| 6A12A0 |5 20| 6Y2A1 |6 74 19| 5A02Y |7 857 18| 5A13A0 |8 17| 5Y3A1 |9 16| 4A03Y |10 15| 4A1ZD |11 14| 4YGND |12 13| COMP+----------+7486110-bit 3-state noninverting bus transceiver.+---+--+---+/GBA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 861 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9A10 |11 14| B10GND |12 13| /GAB+----------+748639-bit 3-state noninverting bus transceiver.+---+--+---+/GBA1 |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 863 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9/GBA2 |11 14| /GAB2GND |12 13| /GAB1+----------+748678-bit synchronous binary up/down counter with load, asynchronous reset and ripple carry outp ut.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P1 |4 21| Q1P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 867 18| Q4P5 |8 17| Q5P6 |9 16| Q6P7 |10 15| Q7/ENT |11 14| CLKGND |12 13| /RCO+----------+748698-bit synchronous binary up/down counter with load, reset and ripple carry output.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P1 |4 21| Q1P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 869 18| Q4P5 |8 17| Q5P6 |9 16| Q6P7 |10 15| Q7/ENT |11 14| CLKGND |12 13| /RCO+----------+74873Dual 4-bit 3-state transparent latch with reset.+---+--+---+/1RST |1 +--+ 24| VCC/1OE |2 23| 1LE1D1 |3 22| 1Q11D2 |4 21| 1Q21D3 |5 20| 1Q31D4 |6 74 19| 1Q42D1 |7 873 18| 2Q12D2 |8 17| 2Q22D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2LEGND |12 13| /2RST+----------+74874Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+ /1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z | 1D2 |4 21| 1Q2 | X | 0 | X | X | 0 | 1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 | 1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 874 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+ 2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+74878Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+ /1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z | 1D2 |4 21| 1Q2 | X | 0 | X | X | 0 | 1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 |1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 878 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+748814-bit 16- arithmetic logic unit (ALU)+---+--+---+/B0 |1 +--+ 24| VCC/A0 |2 23| /A1S3 |3 22| /B1S2 |4 21| /A2S1 |5 20| /B2S0 |6 74 19| /A3CIN |7 881 18| /B3M |8 17| /G/F0 |9 16| COUT/F1 |10 15| /P/F2 |11 14| A=BGND |12 13| /F3+----------+748858-bit noninverting magnitude comparator with cascade inputs and latchable A inputs.+---+--+---+L+/A |1 +--+ 24| VCCIA<B |2 23| ALEIA>B |3 22| A7B7 |4 21| A6B6 |5 20| A5B5 |6 74 19| A4B4 |7 885 18| A3B3 |8 17| A2B2 |9 16| A1B1 |10 15| A0B0 |11 14| OA<BGND |12 13| OA>B+----------+748998-bit 3-state noninverting latchable bus transceiver with parity generator/checker and indep endent latch-enable inputs.+---+--+---+O//E |1 +--+ 28| VCC/ERRA |2 27| /OEABLEAB |3 26| B1A1 |4 25| B2A2 |5 24| B3A3 |6 23| B4A4 |7 74 22| B5A5 |8 899 21| B6A6 |9 20| B7A7 |10 19| B8A8 |11 18| BPARAPAR |12 17| LEBA/OEBA |13 16| /SELGND |14 15| /ERRB+----------+749568-bit 3-state noninverting latched transceiver.+---+--+---+LEAB |1 +--+ 24| VCCSAB |2 23| LEBADIR |3 22| SBAA1 |4 21| /OEA2 |5 20| B1A3 |6 74 19| B2A4 |7 956 18| B3A5 |8 17| B4A6 |9 16| B5A7 |10 15| B6A8 |11 14| B7GND |12 13| B8+----------+749908-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 20| VCCD1 |2 19| Q1D2 |3 18| Q2D3 |4 17| Q3D4 |5 74 16| Q4D5 |6 990 15| Q5D6 |7 14| Q6D7 |8 13| Q7D8 |9 12| Q8GND |10 11| LE+----------+749929-bit 3-state transparent latch with readback and reset.+---+--+---+/OERB |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 992 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /OEGND |12 13| LE+----------+7499410-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 994 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| LE+----------+741000Quad 2-input NAND gates with buffered output.+---+--+---+ +---+---*---+ __1A |1 +--+ 14| VCC | A | B |/Y | /Y = AB1B |2 13| 4B +===+===*===+/1Y |3 7410 12| 4A | 0 | 0 | 1 |2A |4 00 11| /4Y | 0 | 1 | 1 |2B |5 10| 3B | 1 | 0 | 1 |/2Y |6 9| 3A | 1 | 1 | 0 |GND |7 8| /3Y +---+---*---++----------+741004Hex inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 04 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741005Hex open-collector inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 05 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741032Quad 2-input OR gates with buffered output.+---+--+---+ +---+---*---+1A |1 +--+ 14| VCC | A | B | Y | Y = A+B1B |2 13| 4B +===+===*===+1Y |3 7410 12| 4A | 0 | 0 | 0 |2A |4 32 11| 4Y | 0 | 1 | 1 |2B |5 10| 3B | 1 | 0 | 1 |2Y |6 9| 3A | 1 | 1 | 1 |GND |7 8| 3Y +---+---*---++----------+74335110-tap noninverting delay lines (20, 50 or 100ns total delay).+---+--+---+A |1 +--+ 16| VCC|2 15||3 14| Y1Y2 |4 743 13| Y3Y4 |5 351 12| Y5Y6 |6 11| Y7Y8 |7 10| Y9GND |8 9| Y10+----------+7443748-bit 3-state dual-ranking D flip flop.Designed to prevent stable conditions in data synchronization applications in which setup an d hold times may be violated.+---+--+---+Q1 |1 +--+ 20| D1Q2 |2 19| D2Q3 |3 18| D3Q4 |4 17| D4GND |5 744 16| VCCQ5 |6 374 15| D5Q6 |7 14| D6Q7 |8 13| D7Q8 |9 12| D8/OE |10 11| CLK+----------+747001Quad 2-input AND gates with schmitt-trigger inputs.0.8V typical input hysteresis at VCC=+5V.+---+--+---+ +---+---*---+1A |1 +--+ 14| VCC | A | B | Y | Y = AB1B |2 13| 4B +===+===*===+。
