箍筋下料长度计算方法教学文稿

箍筋长度计算
箍筋长度计算
1. 四肢箍下料长度计算：⼤箍套⼩箍的⼤箍=[(构件长-保护层*2)+（构件宽-保护层*2）]*2+弯钩增加长度-弯曲调整值
⼩箍=[(构件长-保护层)/3+（构件宽-保护层*2)]*2+弯钩增加长度-弯曲调整值
两箍相同时
{[（构件长-保护层)/3*2+（构件宽-保护层*2）]*2+弯钩增加长度-弯曲调整值}*2个
2. 四肢箍下料有⼏种形式的。

⼀般为外围是⼀个箍筋，中间是⼀个箍筋。

另⼀种形式是两个箍筋相互套着的。

占构建截⾯的三分⼆。

电算：只要你在构件属性中设置正确的肢数软件会⾃动计算的。

计算式：⼩箍=[(构件长-保护层)/3+（构件宽-保护层*2)]*2+弯钩增加长度-弯曲调整值
⼤⼩两箍相同时
{[（构件长-保护层)/3*2+（构件宽-保护层*2）]*2+弯钩增加长度-弯曲调整值}*2个
3. 四肢筋的下料长:⼀柱箍筋如下:1.截⾯周长+两弯钩长-8个保护层 2.(截⾯长的/3在截⾯宽)*2+两个弯钩;⼆梁的下料长同柱⼀样的;如果是电脑做预算的说就不⽤了,直接输进去就可以了,
4. 1.外为⼤箍，中间⼩箍：⼤：（B-25*2）*2+（H-25*2）*2+2*10*D
⼩：（b-25*2）*2+[（h-25*2-主筋d）/3+主筋d]*2+2*10*D
2两个⼩箍：：（b-25*2）*2+[（h-25*2-主筋d）/3+主筋d]*2+2*10*D
5.外⾯⼤的可⽤这个公式计算：4*边长-8*保护层厚度+2*弯钩长度
⾥⾯⼩的：横向长度⽤其所在的结构长除以被四肢箍分成的三段，竖向长度你是知道的（即竖向截⾯长减去箍筋保护层厚度），再加两个弯钩长度（可查图集03G101-1）.。

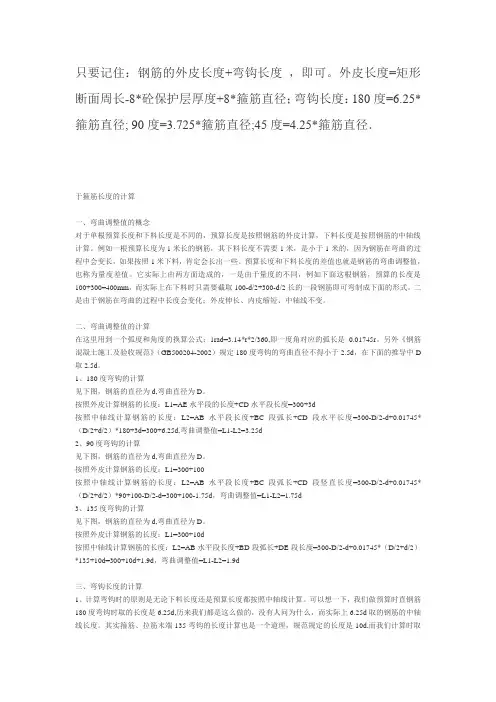

只要记住：钢筋的外皮长度+弯钩长度，即可。

外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径；弯钩长度：180度=6.25*箍筋直径; 90度=3.725*箍筋直径;45度=4.25*箍筋直径．于箍筋长度的计算一、弯曲调整值的概念对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。

例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。

预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。

它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。

二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。

二、弯曲调整值的计算在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。

另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D 取2.5d。

1、180度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。

按照外皮计算钢筋的长度：L1=300+100按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d3、135度弯钩的计算见下图，钢筋的直径为d,弯曲直径为D。

箍筋下料长度精确计算方法
1. 嘿，你知道不，箍筋下料长度的精确计算方法很重要啊！就像裁缝要精准量体裁衣一样。

比如说要给一个柱子做箍筋，你不精确计算长度能行嘛！那不得出大问题呀！
2. 哇塞，箍筋下料长度精确计算方法可真是个大学问呢！这就好比烹饪一道精致的菜肴，调料得放得恰到好处。

像建房子的时候，要是这长度算错了，那房子还能稳固吗？
3. 嘿呀，咱可不能小瞧这箍筋下料长度精确计算方法哟！好比是跑步比赛，一步都不能差。

你想想，要是算错一点，那不就全白费功夫啦！
4. 哎呀呀，一定要掌握好箍筋下料长度精确计算方法呀！就像拼图一样，每一块都要精准到位。

如果算错了，那整个图案就不完整啦，多可惜呀！
5. 哇哦，箍筋下料长度精确计算方法真的超级关键呢！这就跟走路一样，方向和步数都得对。

要是在施工中算错了，那不是前功尽弃了嘛！
6. 嘿嘿，这箍筋下料长度精确计算方法可不能马虎呀！如同打仗排兵布阵，得精确谋划。

不然到时候出问题，可就麻烦大咯！
7. 呐，箍筋下料长度精确计算方法真的要好好学呀！好比是搭积木，基础要打牢。

在建筑中，只有精确计算了，才能保证工程的质量呀！
结论：总之，箍筋下料长度的精确计算非常重要，是建筑工程中不可忽视的关键环节，一定要认真对待呀！。

梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6.25d90度弯勾＝3。

5d45度弯勾＝4。

9d再咸去度量差：３０度时取0。

3d＼ 45度0。

5d＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-（２５保护层）*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）;外包宽度=b—2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高;c--纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6＠150,纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250—2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm)≈1460（mm）（抗震箍）错误计算方法1:箍筋下料长度=2（250—2×25）+2（500-2×25）+50（调整值)=1350（mm)（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25)=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+26。

5d的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。
