第九章 特殊条件下的巷道施工

9.1.2 混凝土及钢筋混凝土的冬期施工
室外日平均气温连续5d稳定低于5℃时，定为冬期施工阶段
混凝土和钢筋混凝土冬期施工的工艺要求
A. 对材料和材料加热的要求 水泥不得直接加热
B 混凝土的搅拌、运输和浇筑 A. 搅拌——混凝土不宜露天搅拌 B. 运输——运输时间和距离应保证混凝土不离析，不丧 失塑性 C. 浇筑 加强振捣
混凝土冬期施工方法选择
A. 蓄热法
B. 综合蓄热法
C. 采用外加剂和早强水泥方法
9.1.3 砖石工程的冬期施工
冬季施工期限外，当日最低气温低于-3℃时，也按冬期施 工有关规定进行
掺盐砂浆法（主要）
A. 掺盐砂浆法的原理和适应范围 原理：降低水溶液的冰点
B 掺盐砂浆法的施工工艺
对材料的要求 对砂浆的要求 盐溶液应设专人配制
C 施工准备工作 D砌筑施工工艺 “三一”砌砖法
冻结法
A 冻结法的原理和适应范围
B 冻结法施工工艺 对材料的要求 砌筑施工工艺 砌体的解冻
9.2 雨季施工
9.2.1 各
混凝土工程
吊装工程
屋面工程
抹灰工程
机械防雨
9.3 热期施工
热期条件下的混凝土施工
第九章 特殊性施工
学习要求
1 了解建筑物整体移位、绿色建筑等施工原理
了解冬期和雨季施工的特点
2
3 4 5
熟悉冬期和雨季施工的注意事项
掌握冬期和雨季施工所采取的措施 掌握热期施工应采取的措施
9.1 冬季施工的基本知识
9.1.1 冬期施工的特点、原则和施工准备
冬期施工特点 冬期施工的原则 冬期施工的准备工作
A混凝土的配制和搅拌 B混凝土的运输和浇筑 C 混凝土的养护 D 热期施工中应对施工各环节进行检查

2019/2/25 山西煤炭教育基金会资助项目（晋煤教金字[2009]9号）
第 2页
⑴采区设计及编制说明书 施工的巷道位置、断面形状和大小应按照经批准 的采区方案和施工设计进行确定。 在收集此类技术资料时，一定要注意对在施工时 已经修改、与原有采区设计不同的相关补充设计、断 面变更报告与批复文件等技术性资料的整理。 ⑵掘进工作面作业规程 掘进工作面施工结束以后，必须及时将规程及规 程贯彻学习记录考核相关资料归档，保证真实、原始 反应巷道施工的生产技术及施工工艺情况。 在把作业规程归档过程中，同时要把相关补充措 施及修订的设计、方案和图纸一并作为技术资料收集 和归档。
2019/2/25 山西煤炭教育基金会资助项目（晋煤教金字[2009]9号） 第 5页
2019/2/25 山西煤炭教育基金会资助项目（晋煤教金字[2集资料的内容与种类 因矿井的条件不同、施工工艺各异， 需要收集和归档的生产技术资料及图纸图 件不尽相同，但主要应具备以下几种： ⑴采区设计及编制说明书 ⑵掘进工作面作业规程 ⑶施工组织设计资料 ⑷施工图纸 ⑸施工工程质量管理资料
任务6 施工组织与管理
教学目标 ★知识与能力目标 1.熟悉资料管理的内容、方法； 2.熟悉资料收集的方法与手段； 3.能对设计与现场施工技术资料进行收集与管理，定期上图； 4.整理隐蔽工程资料，最终完善技术资料； 5.能分析资料，制定施工方案。 ★素质目标 1.强调做人与做事相结合，做人通过做事体现，做事通过做 人保证； 2.在培养过程中注重人文精神的熏陶； 3.培养优秀的职业道德、正直、富有责任感; 4.使学生具有较强的实践操作能力; 5.培养学生发散思维的创新能力.
2019/2/25 山西煤炭教育基金会资助项目（晋煤教金字[2009]9号）

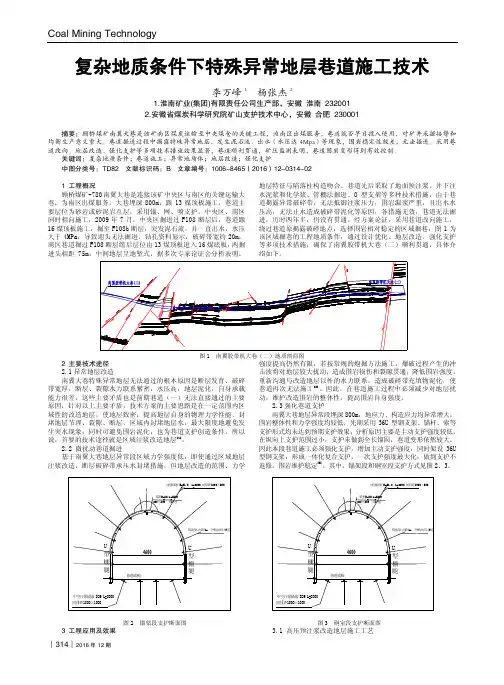

Coal Mining Technology︱314︱2016年12期复杂地质条件下特殊异常地层巷道施工技术李万峰1 杨张杰21.淮南矿业(集团)有限责任公司生产部，安徽 淮南 2320012.安徽省煤炭科学研究院矿山支护技术中心，安徽 合肥 230001摘要：顾桥煤矿南翼大巷是该矿南区煤炭运输至中央煤仓的关键工程，为南区出煤服务，巷道能否早日投入使用，对矿井采掘接替和均衡生产意义重大。

巷道掘进过程中揭露特殊异常地层，发生泥石流、出水（水压达4Mpa）等现象，围岩稳定性极差，无法掘进。

采用巷道改向、地层改造、强化支护等多项技术措施效果显著，巷道顺利贯通，矿压监测表明，巷道围岩变形得到有效控制。

关键词：复杂地质条件；巷道施工；异常地质体；地层改造；强化支护中图分类号：TD82 文献标识码：B 文章编号：1006-8465（2016）12-0314-021 工程概况 顾桥煤矿-780南翼大巷是连接该矿中央区与南区的关键运输大巷，为南区出煤服务，大巷埋深800m，跟13煤顶板施工，巷道主要层位为砂岩或砂泥岩互层，采用锚、网、喷支护。

中央区、南区同时相向施工，2009年7月，中央区掘进过F108断层后，巷道跟16煤顶板施工，掘至F108b 断层，突发泥石流，并一直出水，水压大于4MPa，导致迎头无法掘进。

钻孔资料显示，破碎带宽约20m，南区巷道掘过F108断层组后层位由13煤顶板进入16煤底板，两掘进头相距75m，中间地层呈地堑式，据多次专家论证会分析表明，地层特征与陷落柱构造吻合。

巷道先后采取了地面预注浆、井下注水泥浆和化学浆、管棚法掘进、O 型支架等多种技术措施，由于巷道揭露异常破碎带，无法抵御注浆压力，围岩漏浆严重，且出水水压高，无法止水造成破碎带泥化等原因，各措施无效，巷道无法掘进，历时两年半，仍没有贯通。

经方案论证，采用巷道改向施工，绕过巷道原揭露破碎地点，选择围岩相对稳定的区域掘巷，图1为该区域掘巷的工程地质条件，通过设计优化、地层改造、强化支护等多项技术措施，确保了南翼胶带机大巷（二）顺利贯通，具体介绍如下。

电动钻机
电动钻机是以电能为主要动力源 的钻孔设备，具有转速高、扭矩 大、功率稳定等优点，适用于深
孔和硬岩钻孔。
液压钻机
液压钻机是以液压为动力源的钻 孔设备，具有转速快、扭矩大、 操作方便等优点，适用于各种硬
度的岩石和土层。
装载运输设备
装载机
装载机是一种主要用于装载泥土、 石头、煤炭等散装物料的机械设 备，具有操作简单、效率高等优点。
针对两个工程实例，从技术、经济、安全等方面进行评价，指 出存在的问题和改进方向。
隧道掘进工程实例
背景介绍
隧道掘进是工程建设领域 中的重要组成部分，针对 隧道掘进工程进行实例分 析，探讨掘进技术的现状、 问题和未来发展趋势。
工程实例1
某城市地铁隧道的掘进工 程，分析其地质条件、掘 进设备、施工工艺和安全 管理等方面的特点。
机械破岩法
利用挖掘机、凿岩机等机 械，通过机械力的作用破 碎岩石，然后进行装运和 支护。
特殊条件下的掘进
在软岩、断层、破碎带等 特殊地质条件下，采用特 殊的掘进技术，如超前支 护、临时支护等。
巷道支护施工技术
木支架支护
采用木材制作支架，用于支撑 和固定巷道，具有轻便、易加 工等优点，但强度较低、使用
巷道掘进技术的发展历程
最早的巷道掘进技术可追溯到 古代，主要用于矿山的开采。
19世纪末，随着工业的发展， 巷道掘进技术逐渐形成了较为 完整的体系。
20世纪以来，巷道掘进技术不 断改进和创新，出现了许多新 的技术和设备。
巷道掘进技术的发展趋势
01
02
03
04
自动化和智能化
随着科技的发展，巷道掘进技 术正朝着自动化和智能化方向
巷道掘进技术未来发展趋势展望
