基于51单片机的电子时钟

51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。

常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。

时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。

10秒位到5后，即59秒，分钟加1，10秒位回0。

依次类推，时钟最大的显示值为23小时59分59秒。

这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。

开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50M S×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

基于单片机电子时钟的设计与实现一、设计目标设计一个基于单片机的电子时钟，能够准确显示时间并能够进行设置和调整。

二、硬件设计1.时钟部分：采用晶振芯片提供准确的时钟信号2.数码管显示部分：使用共阴数码管进行数字显示3.按键部分：设计几个按键用于设置和调整时间4.电源部分：采用直流电源供电三、软件设计1.功能设计a.时间设置功能：通过按键可以设置当前的时间，包括小时、分钟和秒钟。

b.时间调整功能：通过按键可以调整当前的时间，包括小时、分钟和秒钟。

c.时间显示功能：通过数码管可以实时显示当前的时间。

2.代码实现以C语言为例，以下是一个基于单片机的电子时钟的代码实现示例：```c#include <reg51.h>sbit DS18B20=P1^3; // 定义18B20数据线接口sbit beep=P2^3; // 定义蜂鸣器接口unsigned char hour,min,sec; // 定义小时、分钟、秒钟变量//函数声明void Delay_1ms(unsigned int count);bit Ds18b20Init(;unsigned char Ds18b20ReadByte(;void ReadTime(;void WriteTime(;void DisplayTime(;//主函数void mainP2=0x00;WriteTime(; // 写入时间while(1)ReadTime(; // 读取时间DisplayTime(; // 显示时间Delay_1ms(1000); // 延时1秒}//毫秒延时函数void Delay_1ms(unsigned int count) unsigned int i, j;for(i=0; i<count; i++)for(j=0; j<1275; j++);//18B20初始化函数bit Ds18b20Initbit presence;DS18B20=0;Delay_1ms(100); // 延时450us~1000us DS18B20=1;Delay_1ms(10); // 延时15us~60us presence=DS18B20;Delay_1ms(30); // 延时60us~240us return presence;//18B20读取字节函数unsigned char Ds18b20ReadByte unsigned char i, dat;for(i=0; i<8; i++)DS18B20=0;//主机发起读时序_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usDS18B20=1;//主机释放总线_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usdat，=(DS18B20<<i); // 读取数据位，存放在dat变量中Delay_1ms(3); // 读时序完成后等待48us再接收下一位}return dat;//读取时间函数void ReadTimeunsigned char temp;temp=0x00;while(temp!=0xaa)Ds18b20Init(; // 初始化温度传感器Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0xbe;Delay_1ms(1);temp=Ds18b20ReadByte(; // 读取时间数组的标志位}for(temp=0; temp<7; temp++)//写入时间函数void WriteTimeunsigned char i,j;while(1)Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x4e;Delay_1ms(1);for(i=0; i<7; i++)DS18B20=0x55;Delay_1ms(1);DS18B20=0xaa;Delay_1ms(1);Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x48;Delay_1ms(1);j=Ds18b20ReadByte(; // 判断是否写入成功if(j==0x0a)break;}//显示时间函数void DisplayTimeP1=seg[hour/10]; // 显示十位小时P2=(P2&0xf0)，0x08; // 点亮第一个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[hour%10]; // 显示个位小时P2=(P2&0xf0)，0x04; // 点亮第二个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min/10]; // 显示十位分钟P2=(P2&0xf0)，0x02; // 点亮第三个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min%10]; // 显示个位分钟P2=(P2&0xf0)，0x01; // 点亮第四个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=0x00;//空显示P2=0x00;//熄灭数码管```四、总结通过以上的硬件设计和软件实现，可以实现一个基于单片机的电子时钟。

一、设计内容该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、以及行列键盘和LED显示器等部件，设计一个单片机电子时钟。

设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。

二、电子时钟设计思想：用定时／计数器T0，工作于定时，采用方式1，对12MHZ的系统时钟进行定时计数，初值设为XXYY〔自己计算〕。

形成定时时间为50ms。

用片内RAM的7BH单元对50ms 计数，计20次产生秒计数器78H单元加1，秒计数器加到60那么分计数器79H单元加1，分计数器加到60那么时计数器7AH单元加1，时计数器加到24那么时计数器清0。

然后把秒、分、时计数器分成十位和个位放到8个数码管的显示缓冲区，通过数码管显示出来。

显示格式为小时十位、小时个位---分十位、分个位---秒十位、秒个位。

在处理过程中加上了按键判断程序，能对按键处理。

三、MCS-51单片机系统简介单片机应用系统由硬件系统和软件系统两局部组成。

硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。

软件系统包括监控程序和各种应用程序。

在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。

与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。

在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。

在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。

配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个LED 指示灯就可以进行处理了。

在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。

显示器可以是LED指示灯，也可以是LED数码管，也可以是LCD显示器，还可以使用CRT显示器。

论文题目基于单片机的简易电子时钟设计班级：xxxxxx专业：电子信息工程学生姓名：xxxx指导教师：xxxx日期：xxxx-xx-xx摘要数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。

由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。

在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。

单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。

关键字：单片机，数字时钟。

AbstractDigital clock has become an indispensable necessities in People's Daily life, widely used in personal family and office and other public places, to people's life, study, work, entertainment, bring great convenience. Due to the development of the digital integrated circuit technology and adopts the advanced quartz technology, walking make digital clock has advantages of accurate, stable performance, easy to carry, it is also used in timing, automatic feed and automatic control and other fields. Although already on the market at present the ready-made digital clock chip for sale, cheap, use is convenient, but in view of the single chip microcomputer timer function also can complete the design of the digital clock circuit, therefore is necessary for the design of digital clock. Here we will have learned more fragmented knowledge of digital circuit of the organic link, the system used in practice, to develop our comprehensive analysis and circuit design, programming, debugging circuit ability.SCM has small volume and powerful function, high reliability, low price and a series of advantages, not only has become widely used in the field of industrial measurement and control intelligent control instruments, and has penetrated into every corner of the people work and life, effectively promote the industry's technological transformation and upgrading of products, the wide prospect of application.Keywords: Single chip microcomputer,Digital clock.目录第一章设计方案 (1)1.1 课程设计目的 (1)1.2 设计要求 (1)1.3 实现时钟计时的基本方法 (1)1.4 电子钟的时间显示 (1)1.5 电子钟的时间调整 (2)1.6 总体方案介绍 (2)1.6.1 计时方案 (2)1.6.2 控制方案 (2)第二章系统硬件电路设计 (3)2.1 单片机模块设计 (3)2.1.1 芯片分析 (3)2.1.2 晶振电路 (4)2.1.3 复位电路 (5)2.2 数码显示模块设计 (5)2.3 按键模块 (8)第三章系统软件设计 (9)3.1 软件设计分析 (9)3.2 系统软件设计流程图 (9)3.2.1 主程序流程图 (9)3.2.2 定时器流程图 (9)3.2.3 按键检测流程图 (10)3.2.4 时间显示流程图 (10)3.3 源程序清单 (11)第四章系统仿真与实验测试 (16)4.1 系统仿真 (16)4.2 实验测试 (16)小结 (17)致谢 (18)参考文献 (19)附录 (20)第一章设计方案1.1 课程设计目的(1)巩固、加深和扩大单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；(2)培养针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力；(3)过对课题设计方案的分析、选择、比较、熟悉单片机用系统开发、研制的过程，软硬件设计的方法、内容及步骤。

基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。

单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。

该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。

STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。

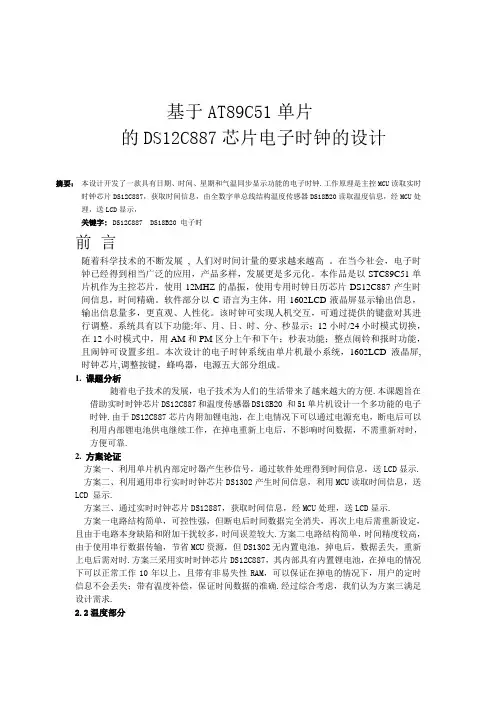

基于AT89C51单片的DS12C887芯片电子时钟的设计摘要：本设计开发了一款具有日期、时间、星期和气温同步显示功能的电子时钟.工作原理是主控MCU读取实时时钟芯片DS12C887，获取时间信息，由全数字单总线结构温度传感器DS18B20读取温度信息，经MCU处理，送LCD显示，关键字:DS12C887 DS18B20 电子时前言随着科学技术的不断发展, 人们对时间计量的要求越来越高。

在当今社会，电子时钟已经得到相当广泛的应用，产品多样，发展更是多元化。

本作品是以STC89C51单片机作为主控芯片，使用12MHZ的晶振，使用专用时钟日历芯片DS12C887产生时间信息，时间精确。

软件部分以C语言为主体，用1602LCD液晶屏显示输出信息，输出信息量多，更直观、人性化。

该时钟可实现人机交互，可通过提供的键盘对其进行调整。

系统具有以下功能:年、月、日、时、分、秒显示；12小时/24小时模式切换，在12小时模式中，用AM和PM区分上午和下午；秒表功能；整点闹铃和报时功能，且闹钟可设置多组。

本次设计的电子时钟系统由单片机最小系统，1602LCD液晶屏,时钟芯片,调整按键，蜂鸣器，电源五大部分组成。

1. 课题分析随着电子技术的发展，电子技术为人们的生活带来了越来越大的方便.本课题旨在借助实时时钟芯片DS12C887和温度传感器DS18B20 和51单片机设计一个多功能的电子时钟.由于DS12C887芯片内附加锂电池，在上电情况下可以通过电源充电，断电后可以利用内部锂电池供电继续工作，在掉电重新上电后，不影响时间数据，不需重新对时，方便可靠.2. 方案论证方案一、利用单片机内部定时器产生秒信号，通过软件处理得到时间信息，送LCD显示.方案二、利用通用串行实时时钟芯片DS1302产生时间信息，利用MCU读取时间信息，送LCD 显示.方案三、通过实时时钟芯片DS12887，获取时间信息，经MCU处理，送LCD显示.方案一电路结构简单，可控性强，但断电后时间数据完全消失，再次上电后需重新设定，且由于电路本身缺陷和附加干扰较多，时间误差较大.方案二电路结构简单，时间精度较高，由于使用串行数据传输，节省MCU资源，但DS1302无内置电池，掉电后，数据丢失，重新上电后需对时.方案三采用实时时钟芯片DS12C887，其内部具有内置锂电池，在掉电的情况下可以正常工作10年以上，且带有非易失性RAM，可以保证在掉电的情况下，用户的定时信息不会丢失；带有温度补偿，保证时间数据的准确.经过综合考虑，我们认为方案三满足设计需求.2.2温度部分由于只是测量气温，用数字温度传感器单总线结构DS18B20即可满足要求，该器件采用单总线结构，且数字传输，可以与CPU直接接口，电路结构简便，可靠性好.2.3主控部分选用单片微控制器AT89C52作为主控.系统方案方框图如图2.1所示.图2.1 系统方案3.方案实现3．1 器件简介(1)AT89C52AT89C52是ATMEL公司生产的通用低功耗8位CMOS微控器，具有8051内核和8KB的可编程Flash程序存储空间以及256字节RAM.有32个通用IO口线和全双工串口，两个数据指针、两个16位可编程计数器/定时器、8个2级优先级中断源，具有片内时钟电路，通过简单的外接器件即可实现时钟电路.(2)DS12C887引脚结构及其功能如图3.1.图3.1 DS12C887引脚结构AD0-AD7:地址/数据总线NC ：空脚MOT ：总线模式选择CS ：片选信号AS ：地址锁存信号R/W ：写信号（intel总线模式下）DS ：读信号（intel总线模式下）RESET ：复位信号IRQ : 中断请求输岀VCC ：+5V电源GND ：电源地DS12C887是美国DALLAS半导体公司生产的实时时钟芯片.采用24 引脚双列直插式的封装形式.芯片的晶体振荡器、振荡电路、充电电路和可充电锂电池等一起封装在芯片内部，组成一个加厚的集成电路模块.电路通电时，其内部充电电路便自动对其内部电池充电.可保证时钟数据10 年内不会丢失.DS12C887内部设有方便的接口电路，接口设计简便，使其与各种微处理器的接口大大简化.使用时无需外围电路元件，通过对MOT引脚的电平控制，可以实现与不同的计算机总线连接.DS12C887 能够自动存取并更新当前的时间，CPU 可通过读取DS12C887 的内部时标寄存器得到当前的时间和日历，也可通过选择二进制码或BCD 码初始化芯片的10 个时标寄存器.其中114 字节的非易失性静态RAM 可供用户使用，可以在控制器掉电的情况下，保存一些重要的数据.DS12C887 的4 个状态寄存器用来控制和指出DS12C887 模块当前的工作状态，除数据更新周期外，程序可随时读写这4 个寄存器.其内部结构如下图3.2.图3.2 DS12C887内部结构(3)DS18B20DS18B20是美国DALLAS半导体公司生产的可组网数字式温度传感器，在其内部使用了在板（ON-B0ARD）专利技术.全部传感元件及转换电路仅集成在形如三极管的一个集成电路内.DS18B20采用单总线接口方式，与微处理器连接时仅需要一条总线即可实现微处理器与DS18B20的双向通讯；支持多点组网功能，多个DS18B20可以并联在一条总线上，即可实现多点测温；在使用中不需要任何外围元件.测温范围为－55℃～＋125℃，结果以9位数字量方式串行传送.DS18B20测温原理如图3.3所示.图3.3 DS18B20内部结构图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1.高温度系数晶振随温度变化其振荡率明显改变，所产生的信号作为计数器2的脉冲输入.计数器1和温度寄存器被预置在－55℃所对应的一个基数值.计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1 ，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶体振荡器产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度.其内部带有非线性修正，确保温度数据的准确性.DS18B20的测温分辨率为0.5℃以9位数据格式表示，其中最低有效位（LSB）由比较器进行0.25℃比较，当计数器1中的余值转化成温度后低于0.25℃时，清除温度寄存器的最低位（LSB），当计数器1中的余值转化成温度后高于0.25℃，置位温度寄存器的最低位（LSB），DS18B20温度数据格式如表3.1所示.表3.1 DS18B20温度数据格式DS18B20采用12位二进制数据表示温度，分成两个字节，低字节低四位为小数位，低字节高四位和高字节低四位组成温度信息的8位整数位，其中第一位为符号位，为0表示温度为正值，为1表示温度为负值.当温度为负值时，数据采用补码存放.高字节高四位无效，与符号位保持一致.温度与数据对应关系如表3.2所示.表3.2 部分温度对应数据3.2硬件电路设计本课题涉及电路原理图和PCB图均由Altium Designer Summer 09绘制.(1)电源部分图3.7 整机电源电路由于电路微控器供电电压为5V，osyno6188供电电压为3V或4.5V，osyno6188对电源电压精度要求不高，决定整机采用5V电源供电，在电源处串联一只1N4003二极管，为osyno6188供电，1N4003为硅管，正向导通压降在0.7V左右，经过二极管后，得到约4.3V 电压，为osyno6188供电.电源电路为普通稳压电源电路，由于不是本项目主要方面，不再赘述.(2)AT89C52最小系统电路图3.8 AT89C52单片机最小系统电路由震荡电路，复位电路和单片机构成最小系统.震荡电路为单片机提供工作时钟，由石英晶体和补偿电容构成.由于语音部分需要1200bps波特率，石英晶体选取11.0592MHz，保证波特率零误差，补偿电容选取30pF瓷片电容.复位电路在上电时为单片机提供复位信号，由10uF电容和10K电阻构成的RC充电电路构成，当系统复位上电瞬间，电源通过电阻R为电容充电，在电阻上得到下降的指数充电电压，由高电平经过一段时间到达低电平，提供单片机需要的高脉冲复位信号.电源部分电容为去耦电容.EA拉高，MCU 上电后，从内部程序存储器开始执行.(3)osyno6188及外围电路设计.图3.9 osyno6188及外围电路系统采用4.5V电源供电模式，电源VDD由电源电路中VCC串接二极管后获得.电源电路、复位电路以及时钟电路参考osyno6188用户手册.RXD、TXD为串行总线接口，分别连接主控MCU的TXD、RXD端.(4)DS12C887与AT89C52接口电路设计.图3.10 DS12C887接口电路DS12C887的AD0-AD7为地址\数据复用总线，与控制器地址\数据总线(P0口)直接连接，R2为上拉电阻；MOT为总线模式选择引脚，接地选择INTEL总线连接方式；R/W在INTEL 总线模式下位写使能，接控制器读信号WR(P3.6)端；DS在INTEL总线模式下为读使能信号，接控制器读信号RD(P3.6)端；AS为地址锁存，接控制器地址锁存信号ALE(30脚)端；RST接电源拉高,片选CS直接接地使能。

《单片机原理与应用》课程设计总结报告题目：单片机电子时钟（带秒表）的设计目录1.题目与主要功能要求 (2)2.整体设计框图及整机概述 (3)3.各硬件单元电路的设计、参数分析及原理说明 (3)4.软件流程图和流程说明 (4)5.总结设计及调试的体会 (10)附录1.图一：系统电路原理图 (11)2.图二：系统电路PCB (12)3.表一：元器件清单 (13)4.时钟程序源码 (14)题目：单片机电子时钟的设计与实现课程设计的目的和意义课程设计的目的与意义在于让我们将理论与实践相结合。

培养我们综合运用电子课程中的理论知识解决实际性问题的能力。

让我们对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，为今后能够独立完成某些单片机应用系统的开发和设计打下一个坚实的基础。

课程设计的基本任务利用89C51单片机最小系统，综合应用单片机定时器、中断、数码显示、键盘输入等知识，设计一款单片机和简单外设控制的电子时钟。

主要功能要求最基本要求1)使用MCS-51单片机设计一个时钟。

要求具有6位LED显示、3个按键输入。

2)完成硬件实物制作或使用Pruteus仿真（注意位驱动应能提供足够的电流）。

3)6位LED数码管从左到右分别显示时、分、秒(各占用2位)，采用24小时标准计时制。

开始计时时为000000，到235959后又变成000000。

4)使用3个键分别作为小时、分、秒的调校键。

每按一次键，对应的显示值便加1。

分、秒加到59后再按键即变为00；小时加到23后再按键即变为00。

在调校时均不向上一单位进位 (例如分加到59后变为00，但小时不发生改变)。

5) 软件设计必须使用MCS-51片内定时器，采用定时中断结构，不得使用软件延时法，也不得使用其他时钟芯片。

6）设计八段数码管显示电路并编写驱动程序，输入并调试拆字程序和数码显示程序。

一、设计要求1、准确计时，以数字形式显示时、分、秒地时间.2、小时以24小时计时形式，分秒计时为60进位.3、校正时间功能,即能随意设定走时时间.4、闹钟功能，一旦走时到该时间，能以声或光地形式告警提示.5、设计5V直流电源，系统时钟电路、复位电路.6、能指示秒节奏，即秒提示.7、可采用交直流供电电源，且能自动切换.二、设计方案和论证本次设计时钟电路，使用了ATC89C51单片机芯片控制电路，单片机控制电路简单且省去了很多复杂地线路，使得电路简明易懂，使用键盘键上地按键来调整时钟地时、分、秒，用一扬声器来进行定时提醒，同时使用汇编语言程序来控制整个时钟显示，使得编程变得更容易，这样通过四个模块：键盘、芯片、扬声器、LED显示即可满足设计要求. 2.1、总设计原理框图如下图所示：2.2、设计方案地选择1.计时方案方案1：采用实时时钟芯片现在市场上有很多实时时钟集成电路，如DS1287、DS12887、DS1302等.这些实时时钟芯片具备年、月、日、时、分、秒计时功能和多点定时功能，计时数据地更新每秒自动进行一次，不需要程序干预.因此，在工业实时测控系统中多采用这一类专用芯片来实现实时时钟功能.方案2：使用单片机内部地可编程定时器.利用单片机内部地定时计数器进行中端定时，配合软件延时实现时、分、秒地计时.该方案节省硬件成本，但程序设计较为复杂.2.显示方案对于实时时钟而言，显示显然是另一个重要地环节.通常LED显示有两种方式：动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小，节约CPU地工作时间.但占有I/O口线多，每一个LED都要占有一个I/O口，硬件开销大，电路复杂.需要几个LED就必须占有几个并行口，比较适用于LED数量较少地场合.当然当LED数量较多地时候，可以使用单片机地串行口通过移位寄存器地方式加以解决，但程序编写比较麻烦.LED动态显示硬件连接简单，但动态扫描地显示方式需要占有CPU较多地时间，在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒，因数码管个数较多，故本系统选择动态显示方式.2.3硬件部分1、STC89C51单片机介绍STC89C51单片机是由深圳宏晶公司代理销售地一款MCU，是由美国设计生产地一种低电压、高性能CMOS 8位单片机，片内含8kbytes地可反复写地FlashROM和128bytes地RAM，2个16位定时计数器[5].STC89C51单片机内部主要包括累加器ACC(有时也简称为A)、程序状态字PSW、地址指示器DPTR、只读存储器ROM、随机存取存储器RAM、寄存器、并行I/O接口P0~P3、定时器/计数器、串行I/O接口以及定时控制逻辑电路等.这些部件通过内部总线联接起来，构成一个完整地微型计算机.其管脚图如图所示.STC89C51单片机管脚结构图VCC：电源.GND：接地.P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流.当P1口地管脚第一次写1时，被定义为高阻输入.P0能够用于外部程序数据存储器，它可以被定义为数据/地址地第八位.在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高.P1口：P1口是一个内部提供上拉电阻地8位双向I/O口，P1口缓冲器能接收输出4TTL门电流.P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉地缘故.在FLASH编程和校验时，P1口作为第八位地址接收.P2口：P2口为一个内部上拉电阻地8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入.并因此作为输入时，P2口地管脚被外部拉低，将输出电流.这是由于内部上拉地缘故.P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址地高八位.在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器地内容.P2口在FLASH编程和校验时接收高八位地址信号和控制信号.P3口：P3口管脚是8个带内部上拉电阻地双向I/O口，可接收输出4个TTL门电流.当P3口写入“1”后，它们被内部上拉为高电平，并用作输入.作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉地缘故.P3口也可作为AT89C51地一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号.RST：复位输入.当振荡器复位器件时，要保持RST脚两个机器周期地高电平时间.ALE/PROG：当访问外部存储器时，地址锁存允许地输出电平用于锁存地址地地位字节.在FLASH编程期间，此引脚用于输入编程脉冲.在平时，ALE 端以不变地频率周期输出正脉冲信号，此频率为振荡器频率地1/6.因此它可用作对外部输出地脉冲或用于定时目地.然而要注意地是：每当用作外部数据存储器时，将跳过一个ALE脉冲.如想禁止ALE地输出可在SFR8EH地址上置0.此时，ALE只有在执行MOVX，MOVC指令是ALE才起作用.另外，该引脚被略微拉高.如果微处理器在外部执行状态ALE禁止，置位无效.PSEN：外部程序存储器地选通信号.在由外部程序存储器取指期间，每个机器周期两次/PSEN有效.但在访问外部数据存储器时，这两次有效地/PSEN信号将不出现.EA/VPP：当/EA保持低电平时，则在此期间外部程序存储（0000H-FFFFH），不管是否有内部程序存储器.注意加密方式1时， /EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器.在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）.2、上电按钮复位电路本设计采用上电按钮复位电路：首先经过上电复位，当按下按键时，RST直接与VCC相连，为高电平形成复位，同时电解电容被电路放电；按键松开时，VCC对电容充电，充电电流在电阻上，RST依然为高电平，仍然是复位，充电完成后，电容相当于开路，RST为低电平，单片机芯片正常工作.其中电阻R2决定了电容充电地时间，R2越大则充电时间长，复位信号从VCC回落到0V地时间也长.3、晶振电路本设计晶振电路采用12M地晶振.晶振地作用是给单片机正常工作提供稳定地时钟信号.单片机地晶振并不是只能用12M，只要不超过20M就行，在准许地范围内，晶振越大，单片机运行越快，还有用12M地就是好算时间，因为一个机器周期为1/12时钟周期，所以这样用12M地话，一个时钟周期为12us，那么定时器计一次数就是1us了，电容范围在20-40pF之间，这里连接地是30pF地电容.机器周期=10*晶振周期=12*系统时钟周期4.下载端口设计用到地STC89C52单片机芯片地ISP下载线是通过单片机地TXD，RXD引脚把程序烧进去地.管脚TXD和RXD用于异步串行通信.其实STC89C52单片机地ISP下载线就是一个max232芯片连接STC和计算机地串行通信口.计算机把程序从九针串口送到max232芯片，电平转换后送进单片机地串行口，也就是TXD和RXD.然后单片机地串行模块把数据送到程序区.5、显示电路就时钟而言，通常可采用液晶显示或数码管显示.由于一般地段式液晶屏，需要专门地驱动电路，而且液晶显示作为一种被动显示，可视性相对较差；对于具有驱动电路和微处理器接口地液晶显示模块（字符或点阵），一般多采用并行接口，对微处理器地接口要求较高，占用资源多.另外，89C2051本身无专门地液晶驱动接口，因此，本时钟采用数码管显示方式.数码管作为一种主动显示器件，具有亮度高、价格便宜等优点，而且市场上也有专门地时钟显示组合数码管.对于实时时钟而言，显示显然是另一个重要地环节.通常LED显示有两种方式：动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小，节约CPU地工作时间.但占有I/O口线多，每一个LED都要占有一个I/O口，硬件开销大，电路复杂.需要几个LED就必须占有几个并行口，比较适用于LED数量较少地场合.当然当LED数量较多地时候，可以使用单片机地串行口通过移位寄存器地方式加以解决，但程序编写比较麻烦.LED动态显示硬件连接简单，但动态扫描地显示方式需要占有CPU较多地时间，在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒，因数码管个数较多，故本系统选择动态显示方式.6、时钟显示校正电路本设计利用按键开关来校正时钟显示地数字.当按钮按下时，将在相应地端口输入一个低电平，通过相应地程序来改变时钟显示.其中S1按键开关用来选择要修改地数字；S2按键用来增加所选数字地数值；S3按键用来减少所选数字地数值.7、蜂鸣器电路电路接法：三极管选定PNP型，基极B连接5V电压，发射极E连接一个1K左右地电阻后接I/O口，集电极C连接蜂鸣器后接地.单片机在复位后地个I/O口是高电平，此时三极管是截止地，编写程序使选定地I/O为低电平，此时三极管导通，导通后蜂鸣器与电源正极连通，构成一个工作回路，从而发出滴滴地响声.其中电阻R1在电路里起分压限流地作用，PNP三极管起到模拟开关地作用.8、外接电源电路外接电源电路用于连接外部5V电源与电子时钟电路，通过自锁开关控制电路地导通与断开，当开关闭合时，电路导通，外部电源给电路正常供电，电子时钟正常工作.当开关断开时，电路停止工作.9、总电路原理图（五）软件部分根据上述电子时钟地工作流程，软件设计可分为以下几个功能模块：（1）主程序模块.主程序主要用于系统初始化：设置计时缓冲区地位置及初值，设置8155地工作方式、定时器地工作方式和计数初值等参数.主程序流程如下图所示.开始定义堆栈区8155、T0、数据缓冲区、标志位初始化调用键盘扫描程序否是C/R键？地址指针指向计时缓冲区主程序流程图（2）计时模块.即定时器0中断子程序，完成刷新计时缓冲区地功能.系统使用6MHz地晶振，假设定时器0工作在方式1，则定时器地最大定时时间为65.536ms，这个值远远小于1s.因此本系统采用定时器与软件循环相结合地定时方法.设定时器0工作在方式1，每隔50ms溢出中断一次，则循环中断20次延时时间是1s，上述过程重复60次为1分，分计时60次为1小时，小时计时24次则时间重新回到00：00：00.因定时器0工作在方式1，则50ms定时对应地定时器初值为：65536－50ms/2us=40536=9E58H，即TH0=9EH，TH0=58H.但应当指出：CPU从响应T0中断到完成定时器初值重装这段时间，定时器T0并不停止工作，而是继续计数.因此，为了确保T0能准确定时50ms，重装地定时器初值必须加以修正，修正地定时器初值必须考虑到从原定时器初值中扣除计数器多计地脉冲个数.由于定时器计数脉冲地周期恰好和机器周期吻合，因此修正量等于CPU从响应中断到重装完TL0为止所用地机器周期数.CPU响应中断通常要3~8个机器周期.经过测试，定时器0重装地计数初值设为9E5FH~9E67H，可以满足精度要求.另外，MCS-51单片机只有二进制加法指令，而时间是按十进制递增，因此用加法指令后必须进行二-十进制转换.计时模块流程图如下图所示.计时模块流程图（3）时间设置模块.该模块由键盘输入相应地数据来设置当前时间.程序通过调用一个键盘设置子程序通过键盘扫描将键入地6位时间值送入显示缓冲区.设置时间后，时钟要从这个时间开始计时，而时分秒单元各占一个字节，键盘占6个字节.因此程序中要调用一个合字子程序将显示缓冲区中地6位BCD码合并为3位压缩BCD码，并送入计时缓冲区，作为当前计时起始时间.该程序同时要检测输入时间值地合法性，若键盘输入地小时值大于23，分、秒值大于59，则不合法，将取消本次设置，清零重新开始计时.时间设置和键盘设置子程序地流程图如下图所示.时间设置流程图键盘设置子程序流程图（4）显示模块.该模块完成时分秒6位LED地动态显示.因为显示为6位，二计时是3个字节单元，为此，必须将3字节计时缓冲区中地时分秒压缩BCD码拆分为6字节BCD码，并送入显示缓冲区中.当按下调整时间键后，在6位设置完成之前，这6个LED应该显示键人地数据，不显示当前地时间.为此，我们设置了一个计时显示允许标志位F0，在时间设置期间F0=1，不调用刷新显示缓冲区地子程序.显示程序流程图如下图所示.保护现场是显示程序流程图键盘扫描程序流程图程序：ORG 0000H AJMP MAIN ORG 000BH AJMP TIME ORG 0300H MAIN:mov 20h,#00h MOV 21H,#00H MOV 22H,#00H MOV 23H,#00H MOV IP,#02H 。

本科毕业论文基于89C51单片机电子数字时钟的设计目录第一章第一章 电子时钟的总体设计电子时钟的总体设计 ....................................................................................................... ...................................................................................................... 44 1.1 设计目的设计目的.......................................................................................................................... 4 1.1.1 课程设计课程设计 ............................................................................................................... 4 1.1.2 AT89C51芯片的串口功能芯片的串口功能.................................................................................... 4 1.1.3用keil 软件进行编程与调试 .................................................................................. 4 1.2 设计任务设计任务 .......................................................................................................................... 4 1.3 设计思路设计思路.......................................................................................................................... 4 第二章第二章 硬件系统的设计硬件系统的设计............................................................................................................... .............................................................................................................. 66 2.1 电路原理图设计电路原理图设计 .............................................................................................................. 6 2.1.1 电子钟的硬件电路框图电子钟的硬件电路框图...................................................................................... 6 2.2 AT89C51引脚及其功能 (6)2.2.1 AT89C51的原理及说明的原理及说明 ........................................................................................ 6 2.2.2 引脚功能引脚功能 ............................................................................................................... 7 2.3 驱动部件驱动部件 .......................................................................................................................... 8 2.4 显示部分显示部分.......................................................................................................................... 9 第三章第三章 软件系统的设计软件系统的设计............................................................................................................. ............................................................................................................ 110 3.1 电子钟的主程序电子钟的主程序............................................................................................................ 11 3.2 电子钟的显示子序电子钟的显示子序 ........................................................................................................ 12 3.3 定时器中断服务程序定时器中断服务程序 .................................................................................................... 13 3.4 电子时钟设计程序清单电子时钟设计程序清单 ................................................................................................ 15 3.5 程序进行编译仿真程序进行编译仿真........................................................................................................ 18 3.5.1 89C51程序 ......................................................................................................... 18 3.5.2 用PROTEUS ISIS 进行电子万年历的仿真测试 . (20)第四章第四章对89C51设计的电子时钟的总结................................................................................. 22 参考文献 ........................................................................................................................................ . (2)23摘要本次实训是基于AT89C51单片机电子钟的设计，对时、分、秒的显示的控制,时、分、秒用六位数码管显示LED 数码管时钟电路采用24小时计时方式。

单片机电子时钟设计报告实现功能：显示时、分、秒，刚打开电源时，显示的数据为12：00：00，然后电路会自动开始计时。

电路中有时、分、秒各自单独的调整按钮，时间调整按钮每按一次，相应的显示时间加1。

所需材料：89C51单片机，多位数码管，数码管显示译码器74LS48,3线8线译码器74LS138，3个按钮，100Ω、22KΩ电阻若干，12MHZ晶振一个，30pf无极电容2个，10uf 有极电容一个,敷铜板。

电路设计：用P1端口的P1.0~P1.3来作为数码管显示数据的输出引脚，用P1.4~P1.6引脚作为3线8线译码器的控制输入引脚，用P0端口的P0.0~P0.2来分别作为时、分、秒的时间调整按钮。

当按下按钮时，相应的输入引脚上就会有低电平输入单片机。

3线8线译码器的控制端，Y0、Y1、Y2、Y3、Y4、Y5分别控制了数码管的显示控制线。

电路如下图1-1图1-1流程图:程序设计：ORG 00H 主程序起始地址JMP START 主程序STARTORG 0BH 定时器T0中断起始地址JMP TIM0 定时器T0中断子程序TIM0 START:MOV SP,#70H 设置堆栈指针MOV 28H,#00 设置显示位数扫描指针初值为0 MOV 2AH,#12H 设置时钟显示寄存器初值为12H MOV 2BH,#00 设置分钟显示寄存器初值为00H MOV 2CH,#00 设置秒钟显示寄存器初值为00H MOV TMOD,#01H 设置定时器T0工作在方式1 MOV TH0,#0F0H 定时4ms的初值，即0F060H MOV TL0,#60H 初值的低位MOV IE,#82H 定时器T0中断允许MOV R4,#250 保证后面实现中断250次，即1秒的延时SETB TR0 启动定时器T0LOOP:JB P0.0,N2 若没有按键，就转去下一步检查分CALL DELAY 延时5ms，消除抖动MOV A,2CH 将秒寄存器的值载入累加器AADD A,#01H A的内容加1DA A 十进制调整MOV 2CH,A A的值存入秒寄存器CJNE A,#60H,N1 看是否已经是60秒，若不是就继续检查MOV 2CH,#00 已经是60秒，就清空秒寄存器的值N1:JNB P0.0,$ 秒按键还没有放开就循环等待CALL DELAY 延时5ms，消除抖动N2:JB P0.1,N4 若分没有按键，就转去下一步检查分CALL DELAY 延时5ms，消除抖动MOV A,2BH 将分寄存器的值载入累加器AADD A,#01H A的内容加1DA A 十进制调整MOV 2BH,A A的值存入寄存器CJNE A,#60H,N3 看是否已经是60分，若不是就继续检查MOV 2BH,#00H 已经是60分，就清空寄存器的值N3:JNB P0.1,$ 分按键还没有放开就循环等待CALL DELAY 延时5ms，消除抖动N4:JB P0.2,LOOP 若时没有按键，就转回去继续检查看是否有按键CALL DELAY 延时5ms，消除抖动MOV A,2AH 将时寄存器的值载入累加器AADD A,#01H A的内容加1DA A 十进制调整MOV 2AH,A A的值存入时寄存器CJNE A,#24H,N5 看是否已经是24时，若不是就继续检查MOV 2AH,#00H 已经是24时，就清空是寄存器的值N5:JNB P0.2,$ 时钟按键还没有放开就循环等待CALL DELAY 延时5ms，消除抖动JMP LOOP 返回重新检查看是否有按键******定时器T0中断子程序*******TIM0:MOV TH0,#0F0H 定时初值重设MOV TL0,#60HPUSH ACC 将累加器A的值暂存于堆栈PUSH PSW 将PSW的值暂存于堆栈DJNZ R4,X2 计时中断不满1s就退出继续中断MOV R4,#250 计时1sCALL CLOCK 调用计时器子程序CLOCKCALL DISP 调用显示子程序DISPX2:CALL SCAN 调用扫描子程序SCANPOP PSW 到堆栈取回PSW的值POP ACC 到堆栈取回累加器ACC的值RETI 返回主程序******扫描子程序*******SCAN:MOV R0,#28HINC @R0 显示位数扫描值加1CJNE @R0,#6,X3 扫描位数不为6就准备控制输出MOV @R0,#0 扫描位数为6，就令其置为0X3:MOV A,@R0 扫描位数载入AADD A,#20H A加上20H（显示寄存器地址）=各时间显示区地址MOV R1,A 各时间显示区地址存入AMOV A,@R0 扫描位数存入ASWAP A 将A的高低4位交换（其高4位为扫描的位数，低4位为显示数值）ORL A,@R1 将扫描值与显示数据组合MOV P1,A 显示输出RET******计时子程序*******CLOCK:MOV A,2CH 秒寄存器值载入AADD A,#1 加1sDA A 十进制调整MOV 2CH,A A的值存入秒寄存器CJNE A,#60H,X4 A不等于60秒，就跳出程序去显示MOV 2CH,#00H 已经是60秒，就清0MOV A,2BH 分寄存器值载入AADD A,#1 加1分DA A 十进制调整MOV 2BH,A A的值存入分寄存器CJNE A,#60H,X4 A不等于60分，就跳出程序去显示MOV 2BH,#00H 已经是60分，就清0MOV A,2AH 时寄存器值载入AADD A,#1 加1小时DA A 十进制调整MOV 2AH,A A的值存入时寄存器CJNE A,#24H,X4 A不等于24时，就跳出程序去显示MOV 2AH,#00H 已经是24时，就清0X4:RET******显示子程序*******DISP:MOV R1,#20H 20H为显示寄存器单元MOV A,2CH 将秒寄存器的内容存入AMOV B,#10H 设B累加器的值为10HDIV AB A/B，商存入A（十位数），余数存入（个位数）MOV @R1,B 将显示的个位数存入20H显示寄存器单元INC R1MOV @R1,A 将显示的十位数存入21H显示寄存器单元INC R1MOV A,2BH 将分寄存器的内容存入AMOV B,#10H 设B累加器的值为10HDIV AB A/B，商存入A（十位数），余数存入（个位数）MOV @R1,B 将显示的个位数存入22H显示寄存器单元INC R1MOV @R1,A 将显示的十位数存入23H显示寄存器单元INC R1MOV A,2AH 将时寄存器的内容存入AMOV B,#10H 设B累加器的值为10HDIV AB A/B，商存入A（十位数），余数存入（个位数）MOV @R1,B 将显示的个位数存入24H显示寄存器单元INC R1MOV @R1,A 将显示的十位数存入25H显示寄存器单元RET******延时5ms消除抖动*******DELAY:MOV R6,#60D1:MOV R7,#248DJNZ R7,$DJNZ R6,D1RETEND原理图:PCB图:。

第一部分设计任务和要求1.1单片机课程设计内容 (2)1.2单片机课程设计要求 (2)1.3系统运行流程 (2)第二部分设计方案2.1总体设计方案说明 (2)2.2系统方框图 (3)2.3系统流程图 (3)第三部分主要器材及基本简介3.1主要器材 (4)3.2主要器材简介 (4)第四部分系统硬件设计4.1最小系统 (6)4.2LCD显示电路 (6)4.3键盘输入电路 (7)4.4蜂鸣器和LED灯电路 (7)第五部分仿真电路图与仿真结果 (8)第六部分课程设计总结 (8)第七部分参考文献 (9)附录A 实物图附录B 系统源程序第一部分设计任务和要求1.1单片机课程设计内容利用STC89C51单片机和LCD1602电子显示屏实现电子时钟，可由按键进行调时和12/24小时切换。

1.2单片机课程设计要求1.能实现年、月、日、星期、时、分、秒的显示；2.能实现调时功能；3.能实现12/24小时制切换；4.能实现8 ： 00—22 ： 00整点报时功能。

1.3系统运行流程程序首先进行初始化，在主程序的循环程序中首先调用数据处理程序，然后调用显示程序，在判断是否有按键按下。

若有按键按下则转到相应的功能程序执行，没有按键按下则调用时间程序。

若没到则循环执行。

计时中断服务程序完成秒的计时及向分钟、小时的进位和星期、年、月、日的进位。

调时闪烁中断服务程序用于被调单元的闪烁显示。

调时程序用于调整分钟、小时、星期、日、月、年，主要由主函数组成通过对相关子程序的调用，如图所示。

实现了对时间的设置和修改、LCD显示数值等主要功能。

相关的调整是靠对功能键的判断来实现的。

第二部分设计方案2.1总体设计方案说明1.程序设计及调试根据单片机课程设计内容和要求，完成Protues仿真电路的设计和用Keil软件编写程序，并进行仿真模拟调试。

2.硬件焊接及调试根据仿真电路图完成电路板的焊接,并进行软、硬件的调试,只到达到预期目的。

3.后期处理对设计过程进行总结，完成设计报告。

单片机汇编程序 51电子时钟电子钟设计实验报告一)实验目的:1、进一步掌握定时器的使用和编程方法。

2、进一步掌握中断处理程序的编程方法。

3、进一步掌握数码显示电路的驱动方法。

4、进一步掌握键盘电路的驱动方法。

5、进一步掌握软件数据处理的方法。

二)内容要求:1、利用CPU的定时器和数码显示电路，设计一个电子时钟。

格式如下:XX XX XX 由左向右分别为:时、分、秒。

2、电子时钟有秒表功能。

3、并能用键盘调整时钟时间。

4、电子时钟能整点报时、整点对时功能。

5、能设定电子时钟的闹铃。

三)主要元件:电阻4.7K 10个 2K 1个四位共阳数码管1个二位共阳数码管1个按钮开关4个万用板(中板)1个 9012PNP 7个排线排阵若干电线一捆蜂鸣器1个最小系统一个四)系统说明:按P1.0键，如果按下的时间小于1秒进入省电模式(数码管不显示，开T0计时器)，如果按下的时间大于1秒则进入时间调整.。

在时间调整状态:再按P1.0，如果按下时间大于0.5秒转调小时状态，按下时间小于0.5秒加1分钟操作。

在小时调整状态再按P1.0键，如果按下时间大于0.5秒退出时间调整，如果按下时间小于0.5秒加1小时操作。

按P1.1键，进入闹铃调分状态，按P1.2分加1，按P1.0分减1。

若再按P1.3，则进入调整状态，按P1.2时加1，按P1.0分时。

按P1.1键，闹铃有效，显示式样变为00:00:—0;再按P1.1键，闹铃无效，显示式样变为00:00:—。

按P1.3键，调整闹钟时间结束。

按P1.2键，进入秒表计时功能，按P1.2键暂停或清零，按P1.1键退出秒表回到时钟状态。

而且本系统还有整点报时功能，以及按键伴有声音提示。

五)程序流程图:开始 TO中断初始化保护现场进入功能调用显示定时初值校正程序子程序N Y键按下, 1S到,Y N加1S处理整点到NY恢复现场，中断返回按时间鸣叫次数主程序流程图 T0中断计时程序流程图T1中断保护现场T1中断服务程序流程图秒表/闪烁,时钟调时闪烁加10MS处理闪烁处理恢复现场，中断返回六)电路图七)程序清单:中断入口程序 ;; DISPFIRST EQU 30H BELL EQU P1.4CONBS EQU 2FHOUTPX EQU P2 ;P2位选OUTPY EQU P0 ;P0段选INP0 BIT P1.0INP1 BIT P1.1INP2 BIT P1.2ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;QQQQ:MOV A,#10HMOV B,79HMUL ABADD A,78HMOV CONBS,ABSLOOP:LCALL DS20MSLCALL DL1SLCALL DL1SLCALL DL1SDJNZ CONBS,BSLOOPCLR 08HAJMP START;; 主程序 ;;START:MOV R0,#00H ;清70H-7AH共11个内存单元MOV R7,#80H ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H(标志用)MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值(T0计时用) MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值(T1闪烁定时用) MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值(50MS×20)MOV DISPFIRST ,#70HSTART1: LCALL DISPLAY ;调用显示子程序JNB INP0,SETMM1 ;P1.0口为0时转时间调整程序JNB INP1,FUNSS ; 秒表功能，P1.1按键调时时作减1加能JNB INP2,FUNPT ;STOP,PUSE,CLRJNB P1.3,TSFUNSJMP START1 ;P1.0口为1时跳回START1SETMM1: LJMP SETMM ;转到时间调整程序SETMM FUNSS: LCALL DS20MSJB INP1,START1WAIT11: JNB INP1,WAIT11CPL 03HMOV DISPFIRST,#00H :显示秒表数据单元MOV 70H,#00HMOV 71H,#00HMOV 76H,#00HMOV 77H,#00HMOV 78H,#00HMOV 79H,#00HAJMP START1FUNPT: LCALL DS20MSJB INP2,START1WAIT22: JNB INP2,WAIT21CLR ET0CLR TR0WAIT33: JB INP2,WAIT31 LCALL DS20MSJB INP2,WAIT33WAIT66: JNB INP2,WAIT61 MOV R0,#70H ;清70H-79H共10 个内存单元MOV R7,#0AH ;CLEARP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARP ;WAIT44: JB INP2,WAIT41 LCALL DS20MSJB INP2,WAIT44WAIT55: JNB INP2,WAIT51 SETB ET0SETB TR0AJMP START1WAIT21: LCALL DISPLAY AJMP WAIT22WAIT31: LCALL DISPLAY AJMP WAIT33WAIT41: LCALL DISPLAYAJMP WAIT44WAIT51: LCALL DISPLAYAJMP WAIT55WAIT61: LCALL DISPLAYAJMP WAIT66 TSFUN:LCALL DS20MSWAIT113:JNB P1.3,WAIT113JB 05H,CLOSESPMOV DISPFIRST,#50HMOV 50H,#0CHMOV 51H,#0AHDSWAIT:SETB EALCALL DISPLAYJNB P1.2,DSFINCJNB P1.0,DSDECJNB P1.3,DSSFU AJMP DSWAITCLOSESP:CLR 05HCLR BELLAJMP START1 DSSFU:LCALL DS20MS JB P1.3,DSWAIT LJMP DSSFUNN DSFINC:LCALL DS20MS JB P1.2,DSWAIT DSWAIT12:LCALL DISPLAY JNB P1.2,DSWAIT12 CLR EAMOV R0,#53H LCALL ADD1MOV A,R3CLR CCJNE A,#60H,ADDHH22ADDHH22:JC DSWAITACALL CLR0AJMP DSWAITDSDEC:LCALL DS20MSLCALL DISPLAYDSWAITEE:LCALL DISPLAYJNB P1.0,DSWAITEECLR EAMOV R0,#53HLCALL SUB1LJMP DSWAIT ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR ET0 ;关T0中断允许CLR TR0 ;关闭定时器T0JB 03H,FSSMOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值(低8位修正值)MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值(高8位修正值)SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到(1秒)重赋初值MOV R0,#71H ;指向秒计时单元(71H-72H)ACALL ADD1 ;调用加1程序(加1秒操作)MOV A,R3 ;秒数据放入A(R3为2位十进制数组合)CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0 MOV R0,#77H ;指向分计时单元(76H-77H)ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单元(78H-79H)ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志JB 03H,OUTT0 ;秒表时最大数为99CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;LCALL BAOJPOP PSW ;恢复状态字(出栈)POP ACC ;恢复累加器SETB ET0 ;开放T0中断RETI ;中断返回 ;秒表计时程序(10MS加1)，低2位为0.1、0.01秒，中间2位为秒，最高位为分。

数字钟项目硬件总体设计说明书编制单位：侏罗纪工作室作者发布日期：2011-1-22审核人：批准人：目录1.引言 (1)1.1.编写目的： (1)1.2.背景 (1)1.3.定义 (2)1.4.参考资料 (2)2.总体设计 (3)2.1开发与运行环境 (3)2.2硬件功能描述 (3)2.3硬件结构 (3)3.硬件模块设计 (4)3.1.描述 (4)3.1.1.AT89C51单片机简介 (4)3.1.2. 键盘电路的设计 (5)3.1.3. 段码驱动电路 (5)3.1.4. 显示器的选择 (7)3.1.5. 蜂鸣器驱动电路 (8)3.2.功能 (8)4.嵌入式软件设计 (9)4.1.流程逻辑 (9)4.2.算法 (10)4.2.1. 中断定时器的设置 (26)4.2.2. 闹钟子函数 (27)4.2.1. 计时函数 (28)4.2.2. 键盘扫描函数 (29)4.2.3. 时间和闹钟的设置 (30)5．经验总结 (31)6．附录 (37)1.引言1.1.编写目的：20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

时间对人们来说总是那么宝贵，工作的忙碌性和繁杂性容易使人忘记当前的时间。

忘记了要做的事情，当事情不是很重要的时候，这种遗忘无伤大雅。

但是，一旦重要事情，一时的耽误可能酿成大祸。

例如，许多火灾都是由于人们一时忘记了关闭煤气或是忘记充电时间等造成的。

而钟表的数字化给人们生产生活带来了极大的方便。

数字钟是通过数字电路实现时,分,秒数字显示的计时装置,广泛用于个人家庭、车站、码头办公室等公共场所,成为人们日常生活中不可少的必需品。

由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,远远超过老式钟表,钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烤箱、通断动力设备、甚至各种定时电气的自动启用等。

#include <reg51.h>#include <intrins.h>#define uchar unsigned char //宏定义#define uint unsigned intuchar sec,min,hour,sec50,jishu,dtp2; //sec、min、hour、为显示单元，sec50为60秒计数单元，jishu为扫描数码管计数单元uchar sec1,min1,hour1; //时间中介单元uchar nzmin,nzhour,nzjishu=0,dispjishu=0; //闹钟分、时定义uchar data nzbit=0; //闹钟标志位,闹钟默认为开启uchar data dispbit=0; //显示标志位，默认显示当前时间uchar data disp[8]; //秒、分、时个位与十位存放数组及‘—’uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //数字0-9sbit KEYmin=P3^2; //分加1按钮sbit KEYhour=P3^3; //时加1按钮sbit LABA=P1^0; //闹钟输出I/O口sbit NZdisplay=P3^4; //闹钟显示按钮，按住不放显示闹钟时间，放开则显示当前时间sbit KEYnzmin=P3^5; //闹钟分加1按钮sbit KEYnzhour=P3^6; //闹钟时加1按钮sbit KEYoff=P3^7; //关闭闹钟按钮，按第一次为关闭，第二次为开启void display(); //显示函数声明void keyscan(); //按键扫描函数声明void naozhong(); //闹钟判别函数声明void keynz(); //闹钟按键函数声明void main(){sec=0; //时间初始化为00—00—00min=0;hour=0;sec1=0; //显示单元初始化为00—00—00min1=0;hour1=0;nzmin=01; //闹钟初始时间为01:01nzhour=01;jishu=0;dtp2=0xfe;P0=0xff;TMOD=0x11; //设T0、T1为模式1IE=0x8a;TH0=0xb8; //T0定时20msTL0=0x0;TH1=0xfc; //T1定时1msTL1=0x66;TR0=1;TR1=1;while(1){display(); //调用显示子程序keyscan(); //调用按键子程序keynz(); //调用闹钟按键子程序}}void t0int() interrupt 1 //T0定时中断程序{TH0=0xb8;TL0=0x0;sec50++;if(sec50==50) //对20ms计数50次即1s{sec50=0; //清秒计数器，为下次做准备naozhong(); //调用闹钟判别子程序sec1++; //秒加1}if(sec1==60) //对秒计数60次即1min{sec1=0;min1++; //分加1}if(min1==60) //对分计数60次即1hour{min1=0;hour1++; //时加1}if(hour1==24){hour1=0;}if(dispbit==0) //判断显示标志位是否为0，为0显示当前时间{sec=sec1;min=min1;hour=hour1;}else //显示标志位为1,显示闹钟时间{min=nzmin; //将闹钟时间给显示单元hour=nzhour;}}void t1int() interrupt 3 //T1中断程序{TH1=0xfc;TL1=0x66;P2=0xff; //关闭所有数码管P2=dtp2;dtp2=_crol_(dtp2,1);P0=disp[jishu];jishu++;if(jishu==8) //扫描完8位数码管清0，重新从第一位开始扫描{jishu=0;}}void delay(uint x) //延时函数uchar i;while(x--){for(i=0;i<120;i++);}}void display() //显示子程序{disp[7]=table[sec%10]; //秒个位显示disp[6]=table[sec/10]; //秒十位显示disp[4]=table[min%10]; //分个位显示disp[3]=table[min/10]; //分十位显示disp[1]=table[hour%10]; //时个位显示disp[0]=table[hour/10]; //时十位显示disp[2]=0xbf; //显示‘_’disp[5]=0xbf;}void keyscan() //按键子程序{delay(20); //延时消抖if(KEYmin==0)//时间分加1按钮{min1++; //时间分加1if(min1==60){min1=0;hour1++; //分加到60对时加1}if(hour1==24){hour1=0;}while(!KEYmin); //等待按键放开}delay(20); //延时消抖if(KEYhour==0) //时间时加1按钮{hour1++; //时间时加1if(hour1==24){hour1=0;}while(!KEYhour); //等待按键放开}void naozhong() //闹钟判断{if(nzbit==0) //判断闹钟标志位，0为开启闹钟判断，1为关闭闹钟{if(min1==nzmin) //闹钟与时间分的判别if(hour1==nzhour) //闹钟与时间时的判别LABA=0; //时间分、时与闹钟分、时相等就打开蜂鸣器}elseLABA=1;}void keynz() //闹钟加、减及闹钟关闭、开启按键处理子程序{delay(20); //延时消抖if(KEYnzmin==0) //判别闹钟分加1按键{nzmin++; //闹钟分加1if(nzmin==60){nzmin=0;nzhour++; //闹钟分加到60对闹钟时加1if(nzhour==24)nzhour=0;}while(!KEYnzmin); //等待按键放开}delay(20); //延时消抖if(KEYnzhour==0) //判别闹钟时加1按键{nzhour++; //闹钟时加1if(nzhour==24)nzhour=0;while(!KEYnzhour); //等待按键放开}if(KEYoff==0)//判断关闭闹钟按键是否按下{delay(20); // 延时消抖nzjishu++;if(nzjishu==1) //判断是否为第一次按下{nzbit=1; //第一次按下关闭闹钟if(nzjishu==2) //判断是否为第二次按下{nzjishu=0; //第二次按下清计数单元nzbit=0; // 第二次按下开启闹钟判别}while(!KEYoff); //等待按键放开}if(NZdisplay==0) //判别显示切换闹钟按键是否按下{dispjishu++;if(dispjishu==1) //第一次按下显示闹钟时间{dispbit=1; //第一次按下，把标志位置1，显示切换为闹钟时间}if(dispjishu==2) //第二次按下显示为当前时间{dispjishu=0; //清零，重新计数dispbit=0; //第二次按下清零显示标志位，显示切换为当前时间}while(!NZdisplay); //等待按键放开}}。

51单片机时钟电路作用
51单片机是一种广泛应用于嵌入式系统中的微控制器，它的工作需要一个稳定的时钟信号。

因此，51单片机时钟电路是非常重要的，它的作用是提供一个稳定的时钟信号，以确保单片机的正常工作。

时钟信号是指一种周期性的信号，它可以用来同步各种电子设备的工作。

在51单片机中，时钟信号的频率通常为12MHz或者11.0592MHz，这个频率是由晶振产生的。

晶振是一种能够产生稳定频率的元件，它的工作原理是利用晶体的振荡特性来产生一个稳定的频率信号。

51单片机时钟电路通常由晶振、电容和晶振驱动电路组成。

晶振驱动电路的作用是将晶振产生的信号放大，并将其传递给单片机。

电容的作用是为晶振提供稳定的电源，以确保晶振的稳定性。

在51单片机中，时钟信号的作用非常重要。

它可以用来控制单片机的运行速度，以及各种外设的工作。

例如，当单片机需要进行定时器中断时，时钟信号可以用来控制定时器的计数速度。

当单片机需要进行串口通信时，时钟信号可以用来控制串口的波特率。

51单片机时钟电路是单片机工作的基础，它的作用非常重要。

只有在稳定的时钟信号下，单片机才能够正常工作，从而实现各种功能。

因此，在设计嵌入式系统时，时钟电路的设计是非常重要的，需要仔细考虑。
