YB45型(X2)硬盒包装机

YB43型硬盒包装机与ZB45辅机连接系统的改造

杨本才

【期刊名称】《烟草科技》

【年(卷),期】2011(000)001

【摘 要】采用两台YB43翻盖式硬盒中速包装机与一套ZB45辅机组成的生产机组,其连接机构故障率高、维修成本大且机组布局不合理等,为此对该机组进行了改进.简化设计了烟包阻挡构件并增加了主机烟包输出转向及自动装盘机构,并将原设备自带PLC程序进行扩展,采用计数方式对两主机输出烟包进行分时储包和向下游辅机供料,当下游辅机发生故障停机时,主机烟包可自动转向输入到另一通道,并在另一通道完成自动装盘.改造后实际应用效果表明,机组布局得到优化,硬件消耗减少了30%,对烟包的机械损伤降低为0,解决了下游辅机停机或慢速运转时需人工捡包等问题,增加了机组的自动化程度,设备有效作业率提高了3个百分点.%In the

machine combination which comprises two YB43 hard packers linking to

one set of ZB45 auxiliary machines, the linking mechanism has the

shortcomings of frequent failures, high maintenance cost and the

arrangement of machines is irrational, therefore the machine combination

was improved as following: 1) simplifying the stopper unit; 2 ) adding an

output packet deflecting and automatic tray loading mechanism; 3 )

extending the existing PLC program; 4 ) packets storing and feeding to the

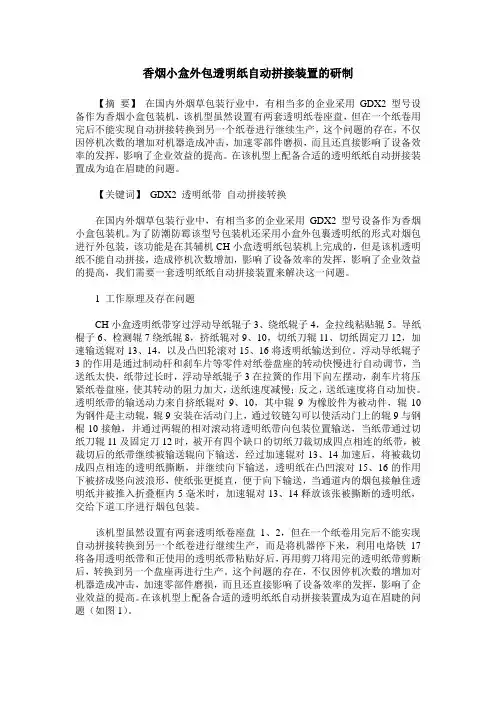

香烟小盒外包透明纸自动拼接装置的研制

【摘 要】 在国内外烟草包装行业中，有相当多的企业采用GDX2型号设备作为香烟小盒包装机，该机型虽然设置有两套透明纸卷座盘，但在一个纸卷用完后不能实现自动拼接转换到另一个纸卷进行继续生产，这个问题的存在，不仅因停机次数的增加对机器造成冲击，加速零部件磨损，而且还直接影响了设备效率的发挥，影响了企业效益的提高。在该机型上配备合适的透明纸纸自动拼接装置成为迫在眉睫的问题。

【关键词】 GDX2 透明纸带 自动拼接转换

在国内外烟草包装行业中，有相当多的企业采用GDX2型号设备作为香烟小盒包装机。为了防潮防霉该型号包装机还采用小盒外包裹透明纸的形式对烟包进行外包装，该功能是在其辅机CH小盒透明纸包装机上完成的，但是该机透明纸不能自动拼接，造成停机次数增加，影响了设备效率的发挥，影响了企业效益的提高，我们需要一套透明纸纸自动拼接装置来解决这一问题。

1 工作原理及存在问题

CH小盒透明纸带穿过浮动导纸辊子3、绕纸辊子4，金拉线粘贴辊5。导纸棍子6、检测辊7绕纸辊8，挤纸辊对9、10，切纸刀辊11、切纸固定刀12，加速输送辊对13、14，以及凸凹轮滚对15、16将透明纸输送到位。浮动导纸辊子3的作用是通过制动杆和刹车片等零件对纸卷盘座的转动快慢进行自动调节，当送纸太快，纸带过长时，浮动导纸辊子3在拉簧的作用下向左摆动，刹车片将压紧纸卷盘座，使其转动的阻力加大，送纸速度减慢；反之，送纸速度将自动加快。透明纸带的输送动力来自挤纸辊对9、10，其中辊9为橡胶件为被动件，辊10为钢件是主动辊，辊9安装在活动门上，通过铰链勾可以使活动门上的辊9与钢棍10接触，并通过两辊的相对滚动将透明纸带向包装位置输送，当纸带通过切纸刀辊11及固定刀12时，被开有四个缺口的切纸刀裁切成四点相连的纸带，被裁切后的纸带继续被输送辊向下输送，经过加速辊对13、14加速后，将被裁切成四点相连的透明纸撕断，并继续向下输送，透明纸在凸凹滚对15、16的作用下被挤成竖向波浪形，使纸张更挺直，便于向下输送，当通道内的烟包接触住透明纸并被推入折叠框内5毫米时，加速辊对13、14释放该张被撕断的透明纸，交给下道工序进行烟包包装。

GDX2硬盒包装机小盒翻盖左侧边开口的解决方法

【摘 要】gdx2硬盒包装机在使用腹膜商标纸时，由于商标纸折叠后腹膜一面张力过大，机车高速运行时，小盒翻盖左侧开口现象十分频繁，严重影响生产效率和设备台效，也严重影响了设备的稳定性和产品质量， 我经过认真分析，在gdx2五号轮入口处设计安装了一个商标纸左侧耳自动折叠板，大大减少了小盒左侧开口现象，保障了设备的稳定性，提高了设备台效，保证了产品质量。

【关键词】gdx2；小盒开口；腹膜商标纸；五轮入口提升

产品质量和生产效率是衡量一个生产加工企的重要标准，产品质量是一个企业的灵魂、生命线，没有设备的稳定性，就不能保证产品质量，生产效率低的企业也无法迈进优秀生产加工企业的行列，腹膜商标纸的使用出现的小盒左侧开口现象已经严重影响到我们的设备稳定运行，也严重影响到设备台效和产品质量。

一、硬小盒翻盖侧边折叠原理

首先介绍一下硬盒翻盖左侧边的折叠原理。硬盒商标纸的包装折叠是在五号轮上完成的，小盒翻盖侧边的折叠是通过五轮输出烟包时，由五进六输送通道上下两挡板折叠完成，如上图。存在问题的原因分析：这种折叠对于克服腹膜商标纸张力效果并不太好，并且硬盒翻盖两侧边涂胶面相对较小，以至于机车高速运行时，翻盖左侧边粘贴不牢，小盒开口十分频繁，机车只能低速运行。

二、改进思路、过程和方案

由于涂胶面相对较小，腹膜商标纸折叠后腹膜的一面张力过大，

而导致的小盒开口，我们只有想办法克服掉这个张力就能解决小盒开口的问题，为了验证这个思路，生产中我首先手工预折了几千张腹膜商标纸的翻盖左侧边，然后将机车调到最高速每分钟380包左右，达到了预想的效果，机车运行非常稳定，并没有小盒开口的现象出现，为了继续验证，我们预折了大量的腹膜商标纸，效果非常理想，机车运行高速而稳定，再没有因为小盒开口而停台，台效明显提高，质量也得到了保障。手工预折商标纸效果虽然好，但需要耗费大量的人工劳动来完成这个工作，如果能让机器自动预折不仅会达到预想效果，同时又能节省大量人工，经过一段时间的观察，终于功夫不负有心人，我发现借助商标纸纵向输送通道顶端，商标纸横向进入五号轮的上滑道上的一个螺钉，在五号轮入口提升的位置安装一个挡板，利用商标纸进入五号轮的提升过程，完成翻盖左侧边的自动预折，就能使左侧边增加一次预折叠，从而有效克服腹膜商标纸的张力。如下图：

卷烟硬包小盒拆检装置设计

王兵;杨振;蒋仕飞;李治

【期刊名称】《装备制造技术》

【年(卷),期】2024()1

【摘 要】目前的成品卷烟外观质量检测主要由质检员完成,而小包及条盒的拆除也由人工操作。由于个体差异及受工作环境和强度的影响,拆检过程中可能对烟支存在不可预知的损伤,从而影响对烟支检测的准确性,且人工质检造成对缺陷判定尺度不一的问题,从而影响了检测结果的准确性。该文设计一种卷烟硬盒小包拆检装置。该装置主要由转塔工作台上八个工位的模盒、翻盖装置、铝纸拉片拆除装置、铝纸撑张装置和挤压装置组成。该装置可与电气控制系统及基于深度学习算法的视觉检测系统相结合完成对硬包卷烟的无损拆解、检验和统计的全自动化。该装置已投入成品烟外观质量检测平台使用。

【总页数】4页(P133-136)

【作 者】王兵;杨振;蒋仕飞;李治

【作者单位】云南烟草机械有限责任公司

【正文语种】中 文

【中图分类】F273

【相关文献】 1.GDX2硬盒包装机小盒商标纸吹风装置的设计2.YB45包装机小盒商标纸吹风装置的设计3.卷烟小盒分包装置的设计4.YB55小盒透明纸包装机烟包自动整理输送装置的设计与应用

因版权原因，仅展示原文概要，查看原文内容请购买
