第一章公共广播系统
一套设计合理的背景音乐系统可以为大楼用户营造一个高尚、温馨、轻松、和谐的工作环境。除了优雅、和缓的音乐可以使得大楼内忙碌的工作人员得到放松外,大楼管理处也可以通过背景音乐系统(即公共广播系统),向用户播放礼貌性的祝贺辞或其他公共通知等。
紧急广播系统则在大楼发生了不可预测的突发事件时,可通过中心指挥系统将指挥指令或事先准备播放的内容,可靠、及时、准确地广播出去(在无人值守时,也可实现上述功能)。同时让用户感受到实实在在的安全。
我们将严格按照楼宇智能化标准、公共广播设计规范和消防规范要求设计本大楼的公共广播系统。

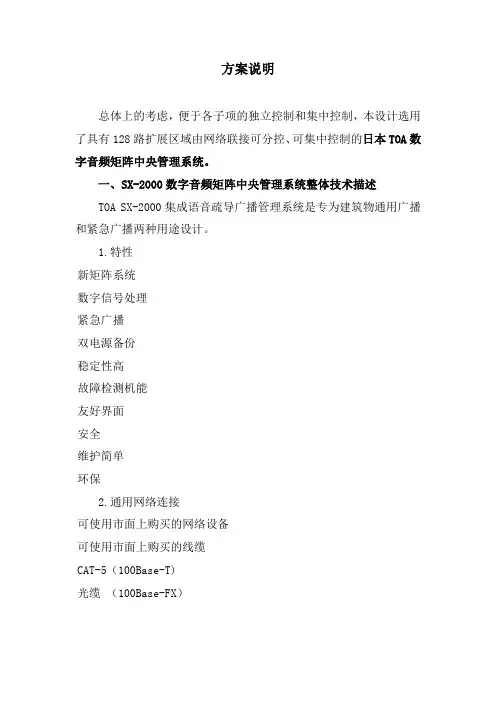

系统组成及主要功能
在停车场及大楼每层的公共通道,均按标准配置壁挂或吸顶音箱。平时通过CD播放机、AM/FM收音头或话筒,在公共场所播出背景音乐、者通知及节日问候等。当遇火警或其它紧急事故时,广播系统即时切换到紧急广播状态,同时通过广播区域控制盘向装设在公共场所:大楼每层的公共通道和停车场的现场扬声器(壁挂或吸顶音箱)进行紧急广播。
在大楼每层走道等公共场所设置扬声器(吸顶或壁挂式音箱),平时播送背景音乐,当遇火警或其它紧急事故时作紧急广播用。
广播系统的配置采用总线制连接,由广播区域控制盘和区域控制盒控制各扬声器的工作。与传统的多线制(N+1)相比,总线制连接可以节省大量的布线, 从工程角度来看, 可以节约工程成本, 因此我们的工程多以总线制连接为主, 工程实例证明总线制连接值得推广和信赖。
●背景音乐的音源包括激光唱盘播放机和AM/FM接收机,由功率放大器放大播放, 功率放大器采用定压输出方式(120V),干线传输采用有线高电平传输方式。
●紧急广播配有UPS作为备用电源,在交流断电时,仍能提供大于30分钟的广播。
●在接收到消防报警控制器提供的联动控制信号时,紧急广播系统自动上电(亦可手动实现)。
●可向中央控制机或消防报警控制器发送广播系统的动作或故
障信号。
设备配置
扬声器的配置:
大楼每层的走道等公共场所配置3W吸顶式音箱或3W壁挂式音箱,供背景音乐和紧急广播共用,音箱的设置为每50-80平方米1个。
停车场按每100-150平方米配置1个3W吸顶式音箱或壁挂式音箱,仅作紧急广播用。
功率放大器的容量按扬声器总功率的 1.5倍配置。提供多个系
列(150W/300W/500W等规格)的功放可供选配。在容量超过500W的情况下可配置多台功放。功率放大器装设在中央控制室的19”标准机柜中,输出方式为120V定压输出。
现场扬声器按照区域分组编址,根据就近布线和负载匹配的具体情况每几个为1组,并联挂接到区域控制盒的输出端。
在中央控制室配置总线式广播区域控制盘,用于控制各个区域的区域控制盒的工作。本系统中配置的区域控制盘最多可控制80个区域。若现场配置的区域控制盒超过80个,可以将功能相同的相邻几个区域控制盒共用一个编址,或增加区域控制盘的台数。在中央控制室配置广播录放盘,作为广播系统的音源总控制。其自身配有话筒,可进行话筒广播。还提供1分钟电子语音,可现场录音,循环放音。本设备提供1条受控线,可受火警控制器线控,自动启动紧急广播音源,并可以向中央控制机或火警控制器发送广播系统的动作或故障信号。平时则输出背景音乐的音源信号。本设备的信号输出(音频)与功率放大器的输入端相连接。
背景音乐的音源由激光唱机和AM/FM收音头提供,通过音源切换器选择后送到广播录放盘。
系统的电源由直流电源盘提供。该设备适合19 ”标准机柜面板式安装,输出电流有10A/20A/30A/40A四种。本系统单独配置一个UPS,功率为1000W,UPS的容量可根据广播系统总功率和需要供电的时间(一般不小于30分钟)选配。
应配置至少1台紧急广播备用扩音机(功放)。
配置设备的介绍
●现场播音设备(音箱):
本系统配置的扬声器为3W吸顶式音箱或3W壁挂式音箱。其将定
压120V音频信号转变为声音广播出去。音箱由
线间变压器、接线端子、喇叭组成,外壳采用
ABS工程塑料; 定压120V音频信号输入; 输入
功率为3W。至于选择吸顶式音箱或壁挂式音箱则根据现场的安装条件来选择。
●广播录放盘:
广播录放盘,属于音源前置设备, 通过此设备完成各种播音信号的播放转换, 对系统后级进行控制, 接受中心控制室的控制命令, 同时将小信号放大成标准信号输出。本系统中选用的广播录放盘的主要技术指标如下:
a 带速: 4.76cm/s±3%
b 频率响应: 125-6300HZ±3dB
c 信噪比:≧35dB;( 实测≧45dB)
d 谐波失真系数:≦5%
e 传声入≦1mv(600Ω)不平衡式
f 音频出电平:0dB
g 线路1输入电平: -10Db 阻抗≧47KΩ
h 线路2输入电平: 0dB
I 监听输出功率: ≧0.25W
J 受控24V、输出+24V控制信号
K 标准上架结构,外型尺寸:132.5*482.6*155
●播放盘(激光唱机):
它用于高可靠、高质量地播放背景音乐而设计的,采用标准上架结构形式。本设备使用DC24V电源,最大工作电流200mA; 使用温度:5-40ºC,相对温度:45%-85%,无震动;外型尺寸:88.9*482.6*260 。
●广播功率放大器:
它将音源输出的标准信号,按照现场容量要求进行放大,输出到现场播音设备。按国家标准要求,HY系列功放设备采用定压120V输出方式。本设备设有短路、过压、过流、过热、延时等保护措施,同时受音源及控制设备的控制,自动上电,实现联动。当1台功放容量不够时,可进行功率放大器的并联扩展。并联使用时,各功放输入端可并连,输出端需各自分开。
对于150W、300W、500W功放来说,它们的功能原理及技术指标都基本相同,只是各自的最大输出功率分别为150W,300W,500W。同时对于150W、300W功放来说,它们具有双供电功能,即主备电转换功能及电池浮充功能(AC220V供电、DC220V供电)。而500W功放,它采用AC220V供电。
本系列功放都采用标准上架结构形式,外型尺寸为132.5*482.6*180。设备可由手动开关或受控24V启动上电;当设备
