YE3系列电动机轴承与油封及润滑对照表说课材料

  • 格式：doc
  • 大小：57.00 KB
  • 文档页数：3

YE3系列电动机轴承
与油封及润滑对照表
精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢
2
电机轴承型号及油封型号对照表（及注油时间）

注:YX3 包括YE3系类
中心高 轴伸端 非轴伸端 注油间隔时间(h) 注油量(g) 润滑油脂
牌号

YX3 80
6304-2RZ/C3 6304-
2RZ/C3
— —

2P、
4P电
机为2
号锂
基润
滑
脂；
6P及
其以
上电
机为3
号锂
基润
滑脂

YX3 90
6305-2RZ/C3 6305-
2RZ/C3
— —

YX3 100
6306-2RZ/C3 6306-
2RZ/C3
— —

YX3 112
6306-2RZ/C3 6306-
2RZ/C3
— —

YX3 132
6308-2RZ/C3 6308-
2RZ/C3
— —

YX3 160 2p 6309/C3 6309/C3 4000 25
4p及以上
6000

YX3 180 2p 6311/C3 6311/C3 3000 30
4p及以上
5500

YX3 200 2p 6312/C3 6312/C3 2500 40
4p及以上
5000

YX3 225 2p 6313/C3 6313/C3 2300 50
4p及以上
4500

YX3 250 2p 6314/C3 6314/C3 2000 60
4p及以上
3500

YX3 280
2p 6314/C3 6314/C3 1300 60
4p及以上
6317/C3 6317/C3 2500 70

YX3 315 2p 6317/C3 6317/C3 1200 70
YX3 315 4p及以上 6319/C3 6319/C3 2000 90
YX3 355 ( B3、
B35)
2p 6317/C3 6317/C3 1000 70

YX3 355 ( V1) 2p 6317/C3 7317B 900 70
YX3 355 ( B3、
B35)
4p及以上
6320/C3 6320/C3 1400 120

YX3 355 (V1) 4p及以上 6320/C3 7320B 1300 120
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
3
例如：YE3 112M-4 4KW的电机，查表为标注红色的行，前后轴承均为6306-
2RZ/C3

油封很少损坏
机座号
密封圈规格
轴伸端 非轴伸端
YX3 80 TLA0020BF TLA0020BF
YX3 90 TLA0025BF TLA0025BF
YX3 100 TLA0030BF TLA0030BF
YX3 112 TLA0030BF TLA0030BF
YX3 132 TLA0040BF TLA0040BF
YX3 160 TLA0045BF TLA0045BF
YX3 180 TLA0055BF TLA0055BF
YX3 200 TLA0060BF TLA0060BF
YX3 225 TLA0065BF TLA0065BF
YX3 250 TLA0070BF TLA0070BF
YX3 280(2P) TLA0070BF TLA0070BF
YX3 280(4～8P)
TLA0085BF TLA0085BF

YX3 315(2P) TLA0085BF TLA0085BF
YX3 315(4～10P )
TLA0095BF TLA0095BF

YX3 355(2P) TLA0085BF TLA0085BF
YX3 355(4～16P)
TLA0100BF TLA0100BF

YX3 355(2P) V1安装
TLA0085BF TLA0075BF

YX3 355(4～16P)V1安装
TLA0100BF TLA0090BF

注：非标准特殊供货电机、轴面油封根据电机上实际用规格为准。

合集下载

常见电机轴承型号对照表1

常见电机轴承型号对照表1

6210-2RS/2Z
M36*2
200L
2,4,6,8
6212-2RS/2Z
6212-2RS/2Z
M48*2
225S
4,6,8
6213-2RS/2Z
6213-2RS/2Z
M48*2
225M
2,4,6,8
6213-2RS/2Z
6213-2RS/2Z
M48*2
250M
2,4,6,8
6314/C3
6214/C3
6208-2RS/2Z
M30*2
160M
2,4,6,8
6209-2RS/2Z
6209-2RS/2Z
M36*2
160L
2,4,6,8
6209-2RS/2Z
6209-2RS/2Z
M36*2
180M
2,4,6,8
6210-2RS/2Z
6210-2RS/2Z
M36*2
180L
2,4,6,8
6210-2RS/2Z

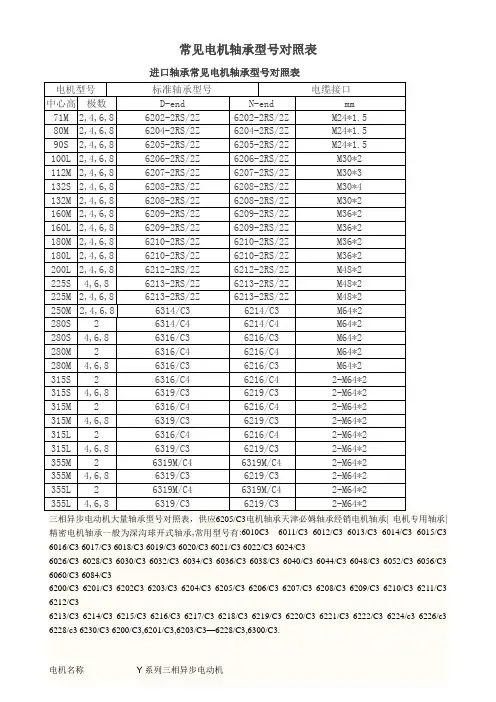

常见电机轴承型号对照表
