fluent udf控制方程摘要:1.介绍FLUENT UDF2.FLUENT UDF 的作用3.FLUENT UDF 控制方程的编写方法4.FLUENT UDF 控制方程的应用实例5.总结正文:FLUENT UDF(User-Defined Function)是用户自定义函数,是FLUENT 软件中一种强大的编程工具,用户可以通过编写自定义函数来实现对FLUENT 求解器的控制,从而满足特定的求解需求。
通过使用FLUENT UDF,用户可以实现对流场、温度场等各种物理场的精确控制,提高数值模拟的准确性和可靠性。
FLUENT UDF 可以在FLUENT 软件的各个阶段进行使用,包括几何建模、网格划分、求解设置、后处理等。
通过编写不同的函数,用户可以实现对各个阶段的参数设置、边界条件设定、物理模型选择等功能的控制。
编写FLUENT UDF 控制方程需要对C 语言编程有一定了解,因为FLUENT UDF 的编写语言是C 语言。
在编写过程中,需要注意以下几点:1.使用FLUENT 提供的函数接口,按照规定的函数形式编写自定义函数;2.在函数中使用FLUENT 的数据结构,如Real、Vector 等,来存储和处理数值模拟的数据;3.使用FLUENT 的求解器接口,将自定义函数与求解器关联起来,以便在求解过程中调用自定义函数。
下面是一个简单的FLUENT UDF 控制方程的编写实例。
假设我们要编写一个函数,用于在求解过程中实时监测流场的速度分布,当速度超过设定值时,通过调整边界条件来限制流速。
我们可以按照以下步骤进行编写:1.定义一个Real 类型的变量,用于存储流场的速度;2.在每个时间步长内,通过调用FLUENT 的函数接口,获取流场的速度分布;3.遍历流场中的每一个网格点,计算速度的平方和;4.如果速度的平方和大于设定值,调整边界条件,使得流速降低;5.将调整后的边界条件写入FLUENT 求解器,以便在下一个时间步长内执行。
在化学工程领域中,Fluent UDF 气体状态方程是一种重要的计算工具。
它的作用在于描述气态物质的状态,为工程师们提供了一个便捷而准确的计算方法。
在本篇文章中,我将深入探讨Fluent UDF 气体状态方程的原理、应用和重要性。
1. Fluent UDF 气体状态方程的原理Fluent UDF 是 Ansys Fluent 软件中用户自定义函数(User Defined Function)的简称。
它允许用户自定义物理模型中的部分功能,包括气体状态方程。
气体状态方程主要描述了气体的压力、温度和密度之间的关系。
根据理想气体状态方程,其数学表达式为P=ρRT,其中 P 为气体的压力,ρ 为气体的密度,R 为气体常数,T 为气体的温度。
然而,在实际工程中,气体的状态往往会受到多种因素的影响,例如非理想性、化学反应等。
Fluent UDF 气体状态方程通过数学模型的建立和计算方法的优化,能够更精确地描述气体的状态,提高工程计算的准确性和可靠性。
2. Fluent UDF 气体状态方程的应用Fluent UDF 气体状态方程广泛应用于化工、石化、能源等领域的工程设计和优化中。
在流体力学模拟、燃烧仿真、传热计算等方面,都需要准确描述气体的状态以进行精确的计算。
通过使用 Fluent UDF 气体状态方程,工程师们可以更准确地模拟和预测气体在复杂工程环境中的行为,为工程设计和优化提供可靠的技术支持。
3. Fluent UDF 气体状态方程的重要性Fluent UDF 气体状态方程的重要性不言而喻。
在工程实践中,准确地描述气体状态对于工艺设计、设备选型、能源消耗等方面都具有重要的意义。
通过使用 Fluent UDF 气体状态方程,工程师们可以更好地理解和分析气体在工程过程中的行为,从而提高工程的效率和可靠性。
总结回顾Fluent UDF 气体状态方程作为 Ansys Fluent 软件中的重要功能,对于准确描述气体状态、提高工程计算的准确性具有重要意义。

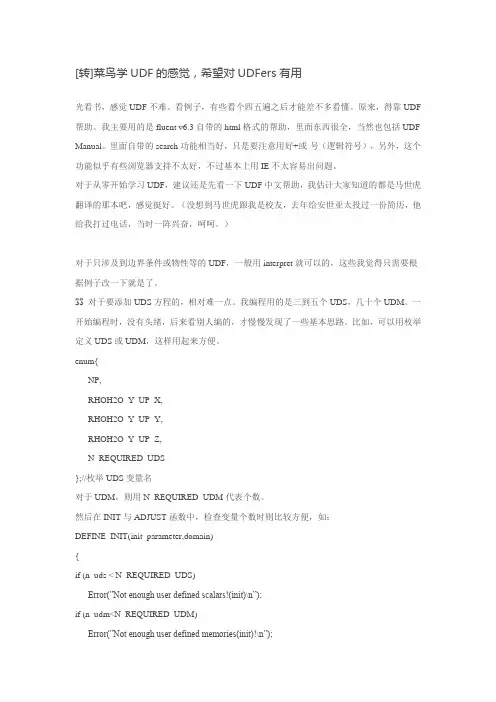

[转]菜鸟学UDF的感觉,希望对UDFers有用光看书,感觉UDF不难。
看例子,有些看个四五遍之后才能差不多看懂。
原来,得靠UDF 帮助。
我主要用的是fluent v6.3自带的html格式的帮助,里面东西很全,当然也包括UDF Manual。
里面自带的search功能相当好,只是要注意用好+或-号(逻辑符号),另外,这个功能似乎有些浏览器支持不太好,不过基本上用IE不太容易出问题。
对于从零开始学习UDF,建议还是先看一下UDF中文帮助,我估计大家知道的都是马世虎翻译的那本吧,感觉挺好。
(没想到马世虎跟我是校友,去年给安世亚太投过一份简历,他给我打过电话,当时一阵兴奋,呵呵。
)对于只涉及到边界条件或物性等的UDF,一般用interpret就可以的,这些我觉得只需要根据例子改一下就是了。
$$ 对于要添加UDS方程的,相对难一点。
我编程用的是三到五个UDS,几十个UDM。
一开始编程时,没有头绪,后来看别人编的,才慢慢发现了一些基本思路。
比如,可以用枚举定义UDS或UDM,这样用起来方便。
enum{NP,RHOH2O_Y_UP_X,RHOH2O_Y_UP_Y,RHOH2O_Y_UP_Z,N_REQUIRED_UDS};//枚举UDS变量名对于UDM,则用N_REQUIRED_UDM代表个数。
然后在INIT与ADJUST函数中,检查变量个数时则比较方便,如:DEFINE_INIT(init_parameter,domain){if (n_uds < N_REQUIRED_UDS)Error(”Not enough user defined scalars!(init)\n”);if (n_udm<N_REQUIRED_UDM)Error(”Not enough user defined memories(init)!\n”);initialise(domain);//代表初始化}DEFINE_ADJUST(adjust_compute,domain){if (n_uds < N_REQUIRED_UDS)Error(”Not enough user defined scalars!(adjust)\n”);if (n_udm<N_REQUIRED_UDM)Error(”Not e nough user defined memories(adjust)!\n”);update_parameter(domain);//代表主函数}初始化时,则可:cell_t c;Thread *t;int i;thread_loop_c(t,d){if(NNULLP(THREAD_STORAGE(t,SV_UDS_I(NP)))&&NNULLP(THREAD_STORAGE( t,SV_UDS_I(NP_R)))) //为各UDS提供存储空间{begin_c_loop(c, t){for (i=0; i<N_REQUIRED_UDS; i++)C_UDSI(c,t,i) = 0.0;}end_c_loop(c, t);}if(NNULLP(THREAD_STORAGE(t,SV_UDM_I))){begin_c_loop(c, t){for (i=0; i<N_REQUIRED_UDM; i++)C_UDMI(c,t,i) = 0.0;}end_c_loop(c, t);}}对于各UDM量,则可:real udm_v;udm_v=0;//用之前对变量进行初始化…//UDM相关运行C_UDMI(c,t,UDM_V)=udm_v;//把值输入给UDM,当然之前要对UDM_V进行定义用UDM有个好处,一是可以在后处理中显示,二是传递变量相当方便,比如在ADJUST 中计算的量用于源项或对流项等,用UDM可以直接调用。
三维圆管紊流流动状况的数值模拟分析在工程和生活中,圆管内的流动是最常见也是最简单的一种流动,圆管流动有层流和紊流两种流动状况。
层流,即液体质点作有序的线状运动,彼此互不混掺的流动;紊流,即液体质点流动的轨迹极为紊乱,质点相互掺混、碰撞的流动。
雷诺数是判别流体流动状态的准则数。
本研究用CFD 软件来模拟研究三维圆管的紊流流动状况,主要对流速分布和压强分布作出分析。
1 物理模型三维圆管长2000mm l =,直径100mm d =。
流体介质:水,其运动粘度系数62110m /s ν-=⨯。
Inlet :流速入口,10.005m /s υ=,20.1m /s υ= Outlet :压强出口Wall :光滑壁面,无滑移2 在ICEM CFD 中建立模型2.1 首先建立三维圆管的几何模型Geometry2.2 做Blocking因为截面为圆形,故需做“O ”型网格。
2.3 划分网格mesh注意检查网格质量。
在未加密的情况下,网格质量不是很好,如下图因管流存在边界层,故需对边界进行加密,网格质量有所提升,如下图2.4 生成非结构化网格,输出fluent.msh等相关文件3 数值模拟原理紊流流动当以水流以流速20.1m /s υ=,从Inlet 方向流入圆管,可计算出雷诺数10000υdRe ν==,故圆管内流动为紊流。
假设水的粘性为常数(运动粘度系数62110m /s ν-=⨯)、不可压流体,圆管光滑,则流动的控制方程如下:①质量守恒方程:()()()0u v w t x y zρρρρ∂∂∂∂+++=∂∂∂∂ (0-1)②动量守恒方程:2()()()()()()()()()()[]u uu uv uw u u ut x y z x x y y z z u u v u w p x y z xρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-2)2()()()()()()()()()()[]v vu vv vw v v v t x y z x x y y z z u v v v w px y z yρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-3)2()()()()()()()()()()[]w wu wv ww w w w t x y z x x y y z z u w v w w px y z zρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-4)③湍动能方程:()()()()[())][())][())]t t k k t k k k ku kv kw k k t x y z x x y yk G z zμμρρρρμμσσμμρεσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-5)④湍能耗散率方程:212()()()()[())][())][())]t t k k t k k u v w t x y z x x y y C G C z z k kεεμμρερερερεεεμμσσμεεεμρσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-6)式中,ρ为密度,u 、ν、w 是流速矢量在x 、y 和z 方向的分量,p 为流体微元体上的压强。
