建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installationin building1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。

1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1 布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆（电线）或母线的部件。

2.0.2 电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3 用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。

2.0.4 电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5 建筑电气工程（装置） electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6 导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

中华人民共和国国家标准建筑电气工程施工质量验收规范GB 50303—2002 1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收。

适用电压等级为10kV及以下。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB 50300—2001和相应的设计规范配套使用。

1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1 布线系统wiring system一根电缆(电线)、多根电缆(电线)或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆(电线)或母线的部件。

2.0.2 电气设备electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3 用电设备current-using equipment将电能转换成其他形式能量(例如光能、热能、机械能)的设备。

2.0.4 电气装置electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5 建筑电气工程(装置) electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6 导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

2.0.7 金属导管metal conduit由金属材料制成的导管。

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installationin building1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。

1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1 布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆（电线）或母线的部件。

2.0.2 电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3 用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。

2.0.4 电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5 建筑电气工程（装置） electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6 导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

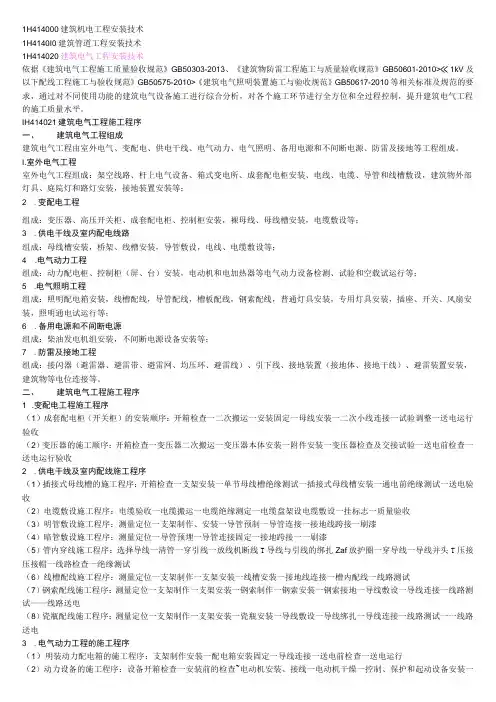

1H414000建筑机电工程安装技术1H4140I0建筑管道工程安装技术1H414020建筑电气工程安装技术依据《建筑电气工程施工质量验收规范》GB50303-2013、《建筑物防雷工程施工与质量验收规范》GB50601-2010>≪1kV及以下配线工程施工与验收规范》GB50575-2010>《建筑电气照明装置施工与验收规范》GB50617-2010等相关标准及规范的要求，通过对不同使用功能的建筑电气设备施工进行综合分析，对各个施工环节进行全方位和全过程控制，提升建筑电气工程的施工质量水平。

IH414021建筑电气工程施工程序一、建筑电气工程组成建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。

I.室外电气工程室外电气工程组成：架空线路、杆上电气设备、箱式变电所、成套配电柜安装、电线、电缆、导管和线槽敷设，建筑物外部灯具、庭院灯和路灯安装，接地装置安装等；2 .变配电工程组成：变压器、高压开关柜、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设等；3 .供电干线及室内配电线路组成：母线槽安装，桥架、线槽安装，导管敷设，电线、电缆敷设等；4 .电气动力工程组成：动力配电柜、控制柜（屏、台）安装，电动机和电加热器等电气动力设备检测、试验和空载试运行等；5 .电气照明工程组成：照明配电箱安装，线槽配线，导管配线，槽板配线，钢索配线，普通灯具安装，专用灯具安装，插座、开关、风扇安装，照明通电试运行等；6 .备用电源和不间断电源组成：柴油发电机组安装，不间断电源设备安装等；7 .防雷及接地工程组成：接闪器（避雷器、避雷带、避雷网、均压环、避雷线）、引下线、接地装置（接地体、接地干线）、避雷装置安装，建筑物等电位连接等。

二、建筑电气工程施工程序1 .变配电工程施工程序（1）成套配电柜（开关柜）的安装顺序：开箱检查一二次搬运一安装固定一母线安装一二次小线连接一试验调整一送电运行验收（2）变压器的施工顺序：开箱检查一变压器二次搬运一变压器本体安装一附件安装一变压器检查及交接试验一送电前检查一送电运行验收2 .供电干线及室内配线施工程序（1）插接式母线槽的施工程序：开箱检查一支架安装一单节母线槽绝缘测试一插接式母线槽安装一通电前绝缘测试一送电验收（2）电缆敷设施工程序：电缆验收一电缆搬运一电缆绝缘测定一电缆盘架设电缆敷设一挂标志一质量验收（3）明管敷设施工程序：测量定位一支架制作、安装一导管预制一导管连接一接地线跨接一刷漆（4）暗管敷设施工程序：测量定位一导管预埋一导管连接固定一接地跨接一一刷漆（5）管内穿线施工程序：选择导线一清管一穿引线一放线机断线T导线与引线的绑扎Zaf放护圈一穿导线一导线并头T压接压接帽一线路检查一绝缘测试（6）线槽配线施工程序：测量定位一支架制作一支架安装一线槽安装一接地线连接一槽内配线一线路测试（7）钢索配线施工程序：测量定位一支架制作一支架安装一钢索制作一钢索安装一钢索接地一导线敷设一导线连接一线路测试——线路送电（8）瓷瓶配线施工程序：测量定位一支架制作一支架安装一瓷瓶安装一导线敷设一导线绑扎一导线连接一线路测试一一线路送电3 .电气动力工程的施工程序（1）明装动力配电箱的施工程序：支架制作安装一配电箱安装固定一导线连接一送电前检查一送电运行（2）动力设备的施工程序：设备开箱检查一安装前的检查~电动机安装、接线一电动机干燥一控制、保护和起动设备安装一送电前的检查一送电运行4 .电气照明工程的施工程序（1）暗装照明配电箱的施工程序：配电箱固定一导线连接一送电前检查一一送电运行（2）照明灯具的施工程序：灯具开箱检查一灯具组装一灯具安装接线一送电前的检查一送电运行5 .防雷、接地装置的施工程序：接地体的安装一接地干线安装一引下线敷设一均压环安装一避雷带（避雷针、避雷网）安装1H414022建筑电气工程施工技术要求建筑电气工程施工技术要求的原则，是执行建筑电气工程的施工规范，以确保电气设施使用安全和满足功能要求。
