【CN210188866U】机械夹及具有其的工装【专利】

  • 格式：pdf
  • 大小：503.92 KB
  • 文档页数：14

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920510710.7
(22)申请日 2019.04.12
(73)专利权人 广东美的智能机器人有限公司
地址 528000 广东省佛山市顺德区北滘镇
北滘委员会蓬莱路工业大道美的全球
创新中心3栋

(72)发明人 梁善凱　
(74)专利代理机构 北京辰权知识产权代理有限
公司 11619
代理人 郎志涛

(51)Int.Cl.
B23K 37/00
(2006.01)

B23K 37/047
(2006.01)

(54)实用新型名称
机械夹及具有其的工装
(57)摘要
本实用新型属于自动化设备技术领域，具体
涉及一种机械夹及具有其的工装。该机械夹包括
安装架；第一动力机构，第一动力机构安装在所
述安装架上；第二动力机构，所述第二动力机构
与所述第一动力机构相连接，且所述第二动力机
构设置在所述第一动力机构的上方，所述第一动
力机构能够带动所述第二动力机构沿竖直方向
作直线往复运动；夹爪，所述夹爪安装在所述第
二动力机构的上方，并且，所述第二动力机构与
所述夹爪传动连接，以驱动所述夹爪张开或闭
合。通过使用本实用新型中的机械夹，配合多工
位转盘，能够从伞形规座的正下方将其拔取，并
将拔取后伞形规座顶升归位，在有限的空间内实
现产品各工序循环制作，有利于提高生产效率且
产品兼容性更佳。

权利要求书2页 说明书6页 附图5页
CN 210188866 U
2020.03.27

C
N
2
1
0
1
8
8
8
6
6
U
1.一种机械夹，其特征在于，包括：
安装架；
第一动力机构，所述第一动力机构安装在所述安装架上；
第二动力机构，所述第二动力机构与所述第一动力机构相连接，且所述第二动力机构
设置在所述第一动力机构的上方，所述第一动力机构能够带动所述第二动力机构沿竖直方
向作直线往复运动；
夹爪，所述夹爪安装在所述第二动力机构的上方，并且，所述第二动力机构与所述夹爪
传动连接，以驱动所述夹爪张开或闭合。
2.根据权利要求1所述的机械夹，其特征在于，所述安装架包括上下相对平行设置的第
一安装板和第二安装板，所述第一安装板和所述第二安装板之间通过第一支撑柱固定连
接，所述第一安装板和所述第二安装板之间形成用于安装所述第一动力机构的第一安装空
间。
3.根据权利要求2所述的机械夹，其特征在于，所述第一动力机构包括第一气缸以及与
所述第一气缸相配合连接的活塞杆，所述第一气缸设于所述第一安装空间，所述活塞杆的
一端与所述第一气缸内的活塞固定连接，所述活塞杆的另一端穿过所述第一安装板与所述
第二动力机构连接。
4.根据权利要求3所述的机械夹，其特征在于，所述第一气缸上设有用于对所述第一气
缸的动作进行控制的第一气缸节流阀，通过所述第一气缸节流阀能够控制所述活塞杆运动
的速度。
5.根据权利要求3所述的机械夹，其特征在于，所述第一动力机构还包括导向轴以及与
所述导向轴配合连接的直线轴承，所述导向轴与所述活塞杆平行设置且所述导向轴穿过所
述第一安装板，所述直线轴承固定安装在所述第一安装板上，且所述直线轴承套设在所述
导向轴的外周。
6.根据权利要求5所述的机械夹，其特征在于，所述活塞杆的所述另一端与所述导向轴
的一端通过第一连接板连接，所述活塞杆的所述另一端与所述第一连接板之间通过浮动接
头连接。
7.根据权利要求2所述的机械夹，其特征在于，所述第一安装板的侧面设有水平调节
块，所述水平调节块用于对所述安装架的平行度进行调节。
8.根据权利要求1所述的机械夹，其特征在于，所述第二动力机构包括第二气缸，所述
第二气缸通过连接部件与所述第一动力机构连接，且所述第二气缸的输出端与所述夹爪传
动连接，以带动所述夹爪张开或闭合，所述连接部件包括与所述第一动力机构的第一连接
板上下相对平行设置的第二连接板，所述第二连接板设置在所述第一连接板的上方，所述
第一连接板与所述第二连接板之间通过第二支撑柱固定连接，所述第二气缸固定安装于所
述第二连接板并且位于所述第一连接板与所述第二连接板之间形成的第二安装空间内。
9.根据权利要求8所述的机械夹，其特征在于，所述夹爪和所述第二气缸通过铰接机构
连接，所述铰接机构包括铰座以及与所述铰座配合连接的销轴，所述铰座固定安装在所述
连接部件上，所述销轴包括与所述第二气缸连接的第一销轴以及分别与相对两侧的所述夹
爪连接的第二销轴，所述第二气缸的动作能够带动所述夹爪围绕所述第二销轴转动，以带
动所述夹爪张开或闭合。

权　利　要　求　书
1/2页

2
CN 210188866 U

合集下载

【CN209831668U】一种机械手的抱式取放工件夹具【专利】

【CN209831668U】一种机械手的抱式取放工件夹具【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920297054.7(22)申请日 2019.03.10(73)专利权人 加特可（广州）自动变速箱有限公司地址 510000 广东省广州市高新技术产业开发区科学城荔红二路8号(72)发明人 杨明　吴剑文　(51)Int.Cl.B25J 15/00(2006.01)(54)实用新型名称一种机械手的抱式取放工件夹具(57)摘要本实用新型公开了一种机械手的抱式取放工件夹具，包括第一行程柱、平板和第二行程柱，所述平板下表面中间固定有气缸，所述气缸两侧分别通过气管与第一行程柱和第二行程柱连通，所述第一行程柱底端固定有第一抱式治具，所述第二行程柱底端固定有第二抱式治具，所述平板下表面两侧前端分别固定有第一套杆，所述平板下表面两侧后端分别固定有第二套杆，所述第一套杆和第二套杆内均活动安装有定位杆，所述定位杆顶端固定有限位板，所述限位板通过弹簧分别与第一套杆和第二套杆内部顶端弹性连接。

本实用新型具有采用机械手上的一套夹具，完成工件从传送带到清洗机到吹气机的整个搬运过程，定位杆不带张开爪，顺利取料的优点。

权利要求书1页 说明书3页 附图2页CN 209831668 U 2019.12.24C N 209831668U权　利　要　求　书1/1页CN 209831668 U1.一种机械手的抱式取放工件夹具，包括第一行程柱(3)、平板(5)和第二行程柱(9)，其特征在于：所述平板(5)下表面中间固定有气缸(6)，所述气缸(6)两侧分别通过气管(8)与第一行程柱(3)和第二行程柱(9)连通，所述第一行程柱(3)底端固定有第一抱式治具(1)，所述第二行程柱(9)底端固定有第二抱式治具(10)，所述平板(5)下表面两侧前端分别固定有第一套杆(4)，所述平板(5)下表面两侧后端分别固定有第二套杆(7)，所述第一套杆(4)和第二套杆(7)内均活动安装有定位杆(2)，所述定位杆(2)顶端固定有限位板(11)，所述限位板(11)通过弹簧(12)分别与第一套杆(4)和第二套杆(7)内部顶端弹性连接。

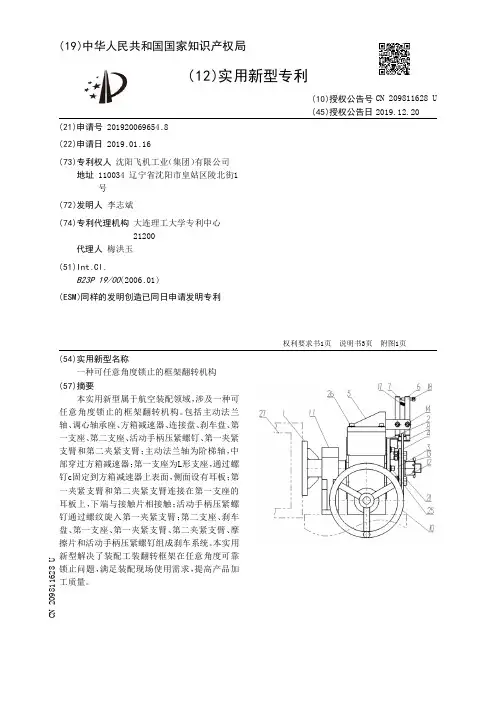

【CN209811628U】一种可任意角度锁止的框架翻转机构【专利】
